CesiumDay 4

CZMLでポイントオブジェクトを時系列移動

ポイントオブジェクト時系列の移動

Cesiumの強みである時系列表示制御機能を試してみます。
Cesiumのオブジェクトの表示制御を行うデータ形式である、CZML(JSON)にパラメータを記載することで実現可能です。

今回の成果物 http://jsdo.it/tkama/eYt3

CZMLの仕様

日本語では、CZML入門というサイトが非常に分かりやすいです。

CesiumのSandcastleを参考に時系列データを描画してみます。

//CZML抜粋
 {
    "id" : "point",
    //表示時間範囲
    "availability" :"2012-08-04T16:00:00Z/2012-08-04T16:05:00Z",
    "position" : {
        "epoch" : "2012-08-04T16:00:00Z", //開始時刻
        "cartographicDegrees" : [
            0,   140.0, 35.0, 100,     //経過時間(秒),経度,緯度,標高(m)
            100, 140.1, 35.1, 100,
            200, 140.2, 35.2, 100,
            300, 140.3, 35.3, 100
        ]
    },

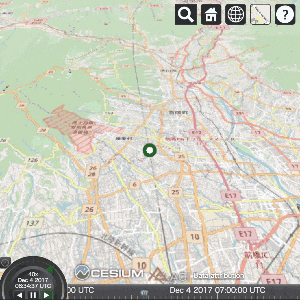

デモ: 上越新幹線を平均時速200kmで走行させる


国土数値情報 鉄道データより、上越新幹線の線路形状を抽出し、線路形状を1本の線分に変換し、補間点間の距離差から秒速55mの移動体の経過時間を抽出しました。

抽出用クエリ

WITH base AS (
  SELECT  ST_DumpPoints( ST_Reverse( ST_LineMerge( ST_Union( geom ) ) )) AS dp, n02_003 AS lname
  FROM public.rail
  WHERE n02_003 = '上越新幹線'
  GROUP BY 2
 )
 SELECT
      s ||',' ||  ST_X( geom ) || ',' ||  ST_y( geom ) || ',100,' AS cartographicDegrees
 FROM
     (
     SELECT
     * , SUM(diff_time)OVER(ORDER BY id rows unbounded preceding ) :: int AS s
     FROM
     (
     SELECT
      lname , ((dp).path)[1] AS id,  (dp).geom
      , ST_Distance( ((dp).geom)::geography   , lag( ((dp).geom)::geography ) OVER(PARTITION BY lname ORDER BY ((dp).path)[1] ))
      , ST_Distance( ((dp).geom)::geography   , lag( ((dp).geom)::geography ) OVER(PARTITION BY lname ORDER BY ((dp).path)[1] )) / 55.5555 AS diff_time
     FROM base
     ) AS t1
) AS t2
WHERE diff_time > 1
ORDER  BY id

CZMLを作成し表示

CesiumでCZMLを表示するにはdataSources.add()で実現できます。

var czml ="CZML文字列";
var viewer = new Cesium.Viewer('cesiumContainer');
viewer.dataSources.add(Cesium.CzmlDataSource.load(czml));

成果物公開先: http://jsdo.it/tkama/eYt3
