WEBアプリでSmartHome 家電編 Node-RED+RaspberryPi+IRkit

Last updated at Posted at 2021-11-29

前回

Node-RED+RaspberryPiで照明をコントロールするアプリを作成しました。
下記参照。今回は、照明だけでなく、赤外線で操作可能な家電を追加しました。

構成

RaspberryPiに加えて、IRkitを用いて操作する構成にしています。

IRkit(生産終了)

全体システム構成
スクリーンショット 2021-11-30 0.32.23.png

Flow
スクリーンショット 2021-11-25 22.48.56.png

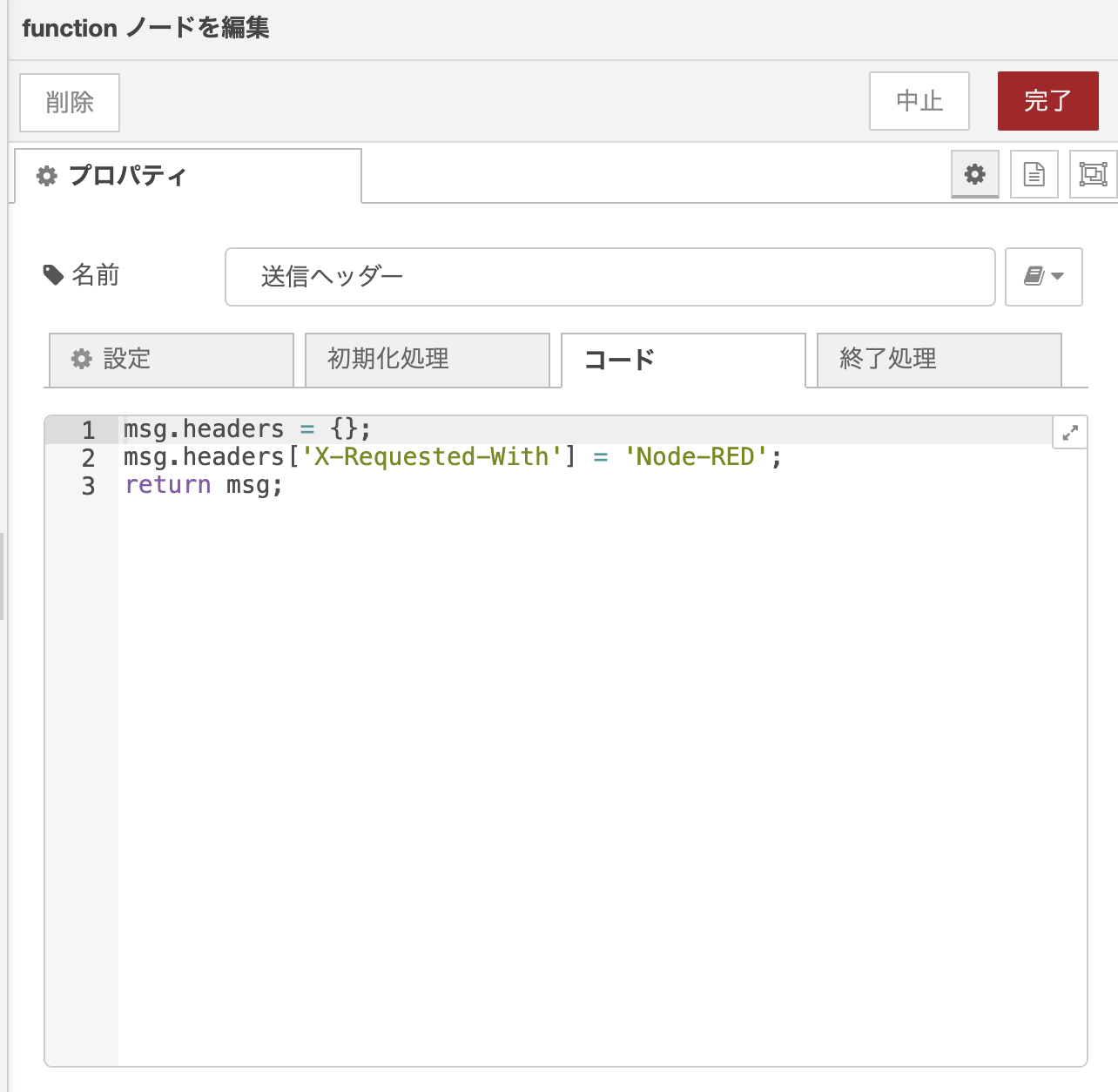

スクリーンショット 2021-11-23 0.56.46.png

IRkitに記憶したい赤外線リモコンを送信し、下記をコマンドラインに打ち込んで赤外線信号を取得する。
curl -i "http://IRkitIPアドレス/messages" -H "X-Requested-With: curl"

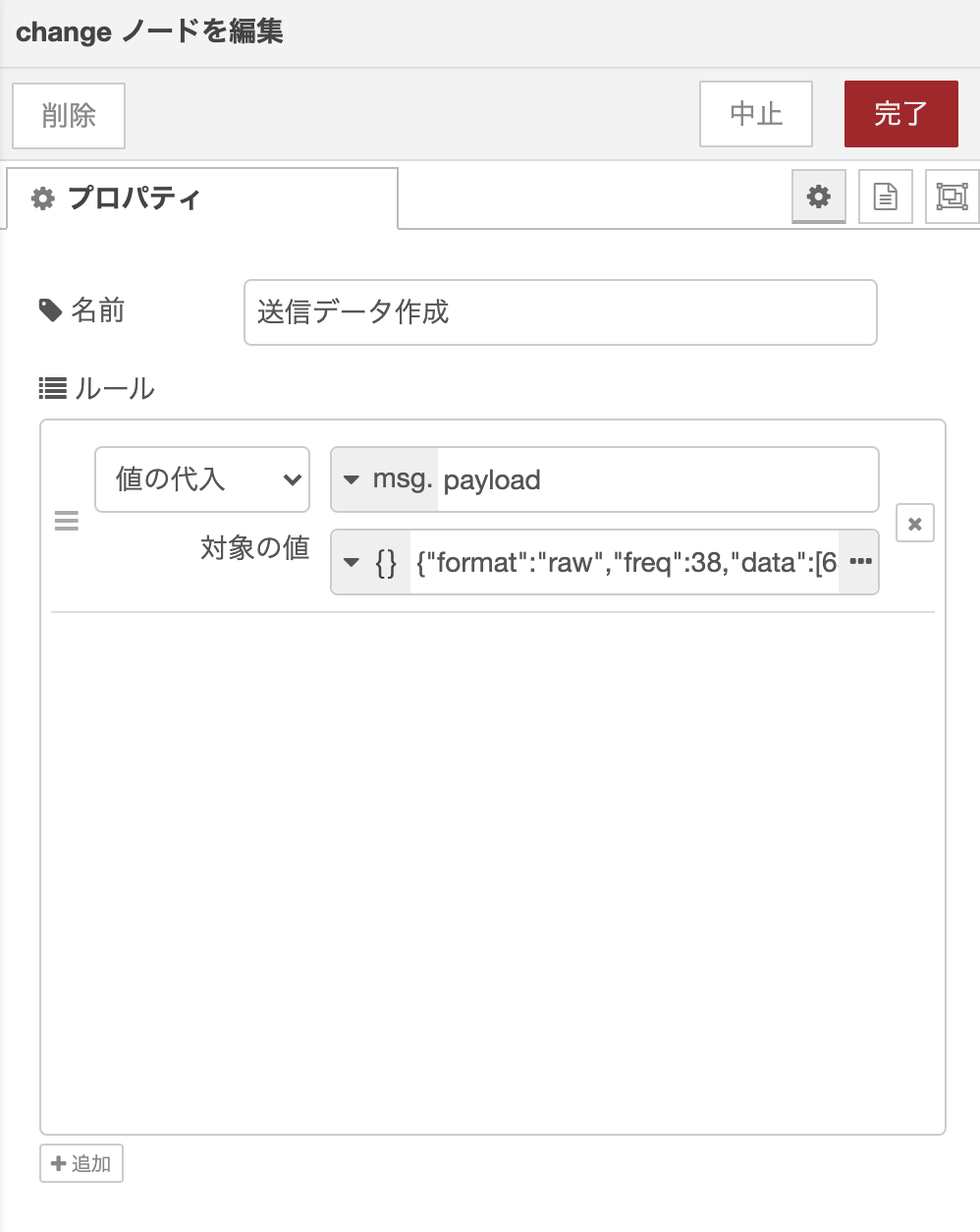

スクリーンショット 2021-11-23 0.57.02.png

IRkitのIPアドレスを指定。
スクリーンショット 2021-11-23 0.57.12.png

デフォルトのNode-RED Dashboardを使って、下記のようにまとめています。
TVは単純ですが、エアコンだけは温度毎のデータを取得しないといけないので、かなり手間なのと合っているか確認する術がないので、よく使う温度帯とOFFボタンを設けるようにしています。
