Nayco とは？
Naycoは主にオンプレミスのデータ収集・蓄積・可視化環境を素早く立ち上げるための、オールインワンの小さなデータ基盤です。
tac0x2a/nayco
#アイコンはパワポで頑張って描きました
主な特徴
- Dockerコンテナ群で構成され、
docker-composeコマンド一発で起動 - 列指向DWH(ClickHouse)による、高速な集計とデータ圧縮による高いストレージ効率
- 入力データを元にスキーマを推定し、自動でDWHにテーブルを作成。データに合わせてテーブルを作成する必要はありません。
- 構成するソフトウェアは全てOSS
docker-compose コマンドで立ち上げたあとは、共有フォルダにファイルを置いたりMQTTでデータを送信するだけで、DWHへ自動でデータが蓄積され、Metabaseや一般的なツールによってデータを利用することができます。
Nayco の概要
Naycoは、データの入力、変換、蓄積、可視化のためのソフトウェア群によって構成されています。
基本の入力はMQTTで、JSON, JSONL, またはヘッダ付きCSV形式のデータを受け付けます。ヘッダなしのCSVフォーマットはサポートされません。
ファイルによる入力も可能で、所定のフォルダに上記形式のファイルを置くか追記することで、同様にデータを入力できます。
入力されたデータは内部のブローカーを経由し、DWHへ保存されます。このとき、データから推定された型を元に、自動的にテーブルが作成されます。
DWHへ格納されたデータは、Naycoが内蔵する可視化サービスを用いて分析やダッシュボードを作ったり、外部のSQLクライアントから直接データを利用することができます。
その他、コンテナの管理ツールや、DWHのテーブルを管理するツールが含まれています。
詳細については Usage.ja.md を参照してください。
なぜ Nayco を作ったのか？
いわゆるデータ基盤は、クラウドのオブジェクトストレージや分散処理基盤のマネージドサービスなどを組み合わせて構築するのが一般的ですが、インターネットとの接続が困難な環境でデータ収集/分析をスモールスタートしたい、という人たちが案外います。(私もそう)
このようなケースにおいて、私の経験では小規模なツールやRDBを組み合わせたシステムを、個別のエンジニアリングで構築&スタートすることが多いのですが、収集データの項目を追加するたびにテーブルのメンテナンスが必要になったり、非力なハードウェアでは十分な性能が出ないなど、色々と苦労が多かったです。
そこで、データ項目が多少変化してもエンジニアリングレスでいい感じにデータを貯め続けてくれる仕組みと、オンプレのマシンでも性能が期待できるClickHouseを使ったデータ基盤を爆速で構築できる環境がほしい！という思いで、この Nayco を作りました。
とりあえず動かしてみる
1. 起動
$ docker -v
Docker version 19.03.12
$ docker-compose -v
docker-compose version 1.26.2
$ git clone https://github.com/tac0x2a/nayco.git
$ cd nayco
$ docker-compose up -d
上記でNaycoが起動します。各コンテナの状態は Portainer(http://<NAYCO_HOST>:19000 )にアクセスして確認することができます。
なお、<NAYCO_HOST> は Naycoが実行されているホストまたはIPアドレスに読み替えてください。
2. サンプルデータの入力
ここでは、MQTTでJSONを送信してデータを入力してみます。
以下のデータをMQTTでNaycoへ送信します。
- Topic:
hello/nayco - Payload:
{"title": "The Perfect Insider", "pub_date": "1996/4/5", "lang": "ja"} - Host:
<NAYCO_HOST> - Port:
1883
import paho.mqtt.publish as pub
topic = "hello/nayco"
payload = '{"title": "The Perfect Insider", "pub_date": "1996/4/5", "lang": "ja"}'
hostname = "<NAYCO_HOST>"
port = 1883
pub.single(topic=topic, payload=payload, hostname=hostname, port=1883)
3. データの確認
送信が完了したら、以下のデータ管理サービスでテーブルが作成されたことを確認します。
- Uminoco:
http://<NAYCO_HOST>:5000/table/hello_nayco_001
データとtopic名を元にテーブルが自動作成されていることを確認できます。
テーブル名はtopic名を元に生成されますが、RENAME TABLE ボタンから変更することができます。
今はデータが10件だけなので圧縮率が悪く見えますが、データが増えるにつれて、ClickHouseによるデータ圧縮が効果を発揮します。
4. データの可視化
蓄積したデータを可視化するサービスとして、NaycoにはMetabase が含まれています。
- Metabase:
http://<NAYCO_HOST>:3000

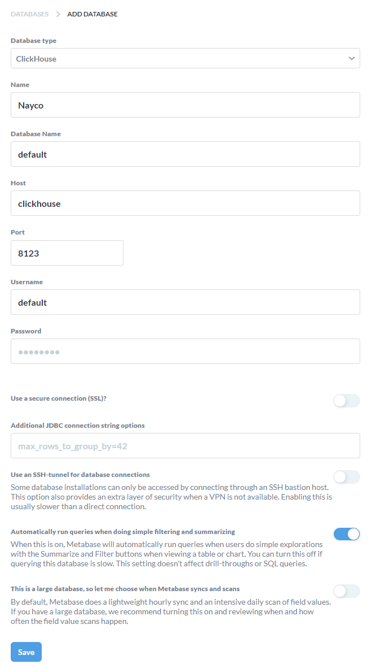

Metabaseを利用するためには、初回アクセス時に、DWH(ClickHouse)のDBをデータソースとして登録する必要があります。
- Database type
ClickHouse, - Database Name: 任意
- Host:
clickhouse - Port:
8123 - Database user name:
default - Database password: <空>
上記をSaveして、Naycoに蓄積されたデータをMetabseで可視化する準備が整いました。(Metabaseのクロールが実行されるまでの間、実際のテーブルがMetabase上に表示されない場合があります)
試しに、簡単な可視化をしてみましょう。Metabase上で hello_nayco_001 テーブルが見えるようになったので、以下のようなチャート(Question)を作成します。
Metabaseの使い方については、Metabaseのドキュメントを参照してください。

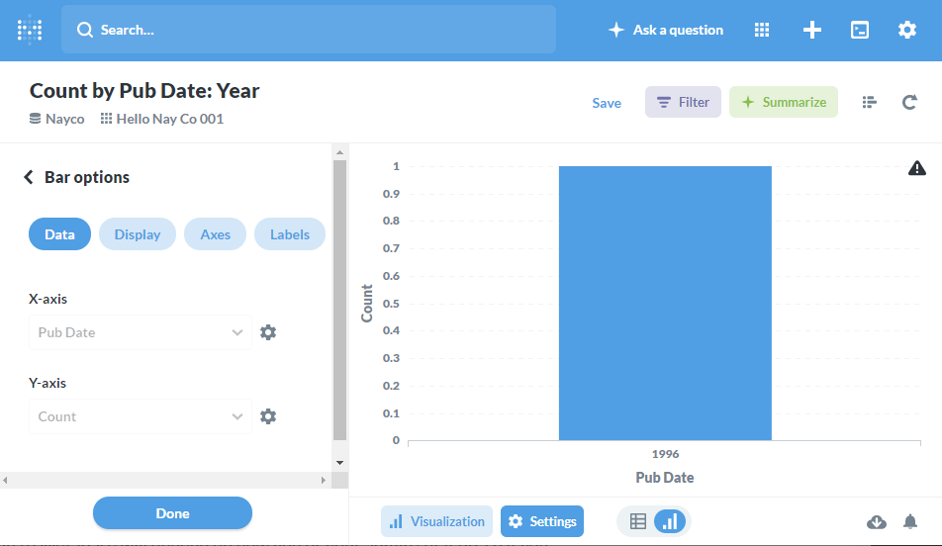

横軸を公開日、縦軸を件数とするバーチャートです。今は1件しかデータが登録されていないので、シンプルな見た目です。
以下のようなスクリプトを実行し、データを追加してみます。
import paho.mqtt.publish as pub
topic = "hello/nayco"
payload = """
{ "title": "Doctors in Isolated Room", "pub_date": "1996/7/5", "lang": "ja" }
{ "title": "Mathematical Goodbye", "pub_date": "1996/9/5", "lang": "ja" }
{ "title": "Jack the Poetical Private","pub_date": "1997/1/5", "lang": "ja" }
{ "title": "Who Inside", "pub_date": "1997/4/5", "lang": "ja" }
{ "title": "Illusion Acts Like Magic", "pub_date": "1997/10/5","lang": "ja" }
{ "title": "Replaceable Summer", "pub_date": "1998/1/7", "lang": "ja" }
{ "title": "Switch Back", "pub_date": "1998/4/5", "lang": "ja" }
{ "title": "Numerical Models", "pub_date": "1998/7/5", "lang": "ja" }
{ "title": "The Perfect Outsider", "pub_date": "1998/10/5","lang": "ja" }
"""
hostname = "<NAYCO_HOST>"
port = 1883
pub.single(topic=topic, payload=payload, hostname=hostname, port=1883)
その後、Metabaseのページをリロードすると追加されたデータが表示されます。
このように、MQTTでデータを送信するだけで、簡単に可視化が可能です。その他、任意のSQLクライアントでDWHを直接クエリしたり、ファイルとしてエクスポートすることが可能です。
その他詳細については Usage.ja.md を御覧ください。
今後
- (特に)DWHのDB名や認証認可がガバガバなので、もう少しまともにしたい
- データマートを構成するためのETLっぽい仕組みの導入。
Node-Redでそれっぽいことも頑張れ無くないが、Embulkをブラウザからキックするようなサービスを入れたい。
最後に
ClickHouseはいいぞ！
