目的
チャーリープレクシングを理解してみようと思います。
将来、このテクニックを応用してLED以外も制御したいです。
はじめに
チャーリープレクシングは、マイコンのピンを多重化して使うことで、より多くのLEDを制御することができるテクニックだそうです。ピンの数をnとすると、最大でn×(n-1)のLEDを制御することができます。
チャーリープレクシングについては、みなさまが分かりやすく解説してくれています。特に、こちらの動画が分かりやすいです。英語ですが映像だけで十分理解できます。
本記事では、私個人が理解しづらかった点をまとめておきます。
なぜか都合よく点灯しないLED

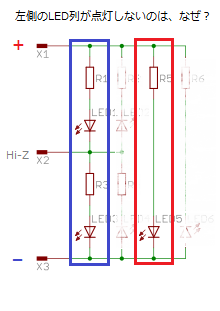

図のように、３本あるピンを上からプラス、非接続(Hi-Z)、マイナスとすることで、赤い枠の１つのLEDを点灯させることができます。
しかし、青い枠の２つのLEDは点灯しません。電気が流れているから点灯しても良さそうなのに。
このことがチャーリープレクシングの要点のひつだと思うのですが、あまり説明されていないような。
電圧降下によりLEDが点灯しない
LEDを2つ以上直列で接続すると、互いの電圧降下によって必要な電圧が得られずにLEDが点灯しないようです。２つある抵抗を１つにしても電圧と電流が足らずに点灯しませんでした。
