Illustrator で作った DXF を Fusion360 読み込む方法

Last updated at Posted at 2020-03-19

Illustrator などで作ったDXFは、サイズ単位が入っていない事があります。
サイズ単位をフリーのCAD を使って設定する方法をまとめてみました。

LibreCAD

フリーで使い勝手のいい LibreCAD をインストールして利用するので インストールしてみる。
HomeBrew でもインストールできるようなので試してみましょう。

brew update
brew cask install librecad

LibreCAD 初期設定

/Applications/LibreCAD.app にインストールされるので、起動してみる。
GUI Language だけ japanese 日本語 へ変更
スクリーンショット 2020-03-18 15.25.49.png

DXF を読み込んで設定変更

原点 と サイズ単位を設定します。 ファイル開く で DXF を開く。

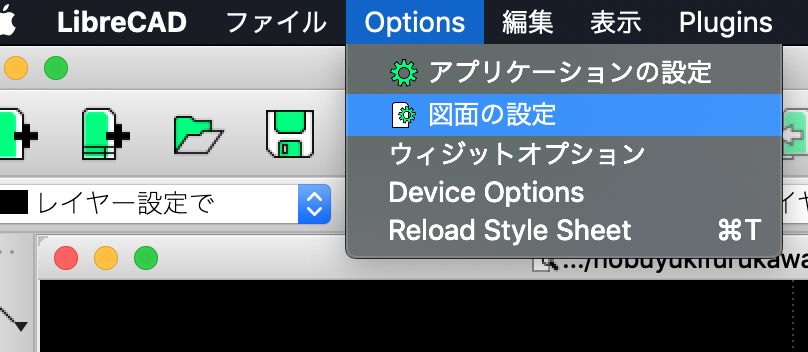

  1. 図面の単位を変更する Option図面の設定 を選ぶ。
スクリーンショット 2020-03-18 15.44.12.png
  1. 単位・書式 タブを選んで 図面で用いる単位を ミリメートル mm に変更してOKを押す
スクリーンショット 2020-03-18 15.50.20.png

DXF 保存形式を R14 にする

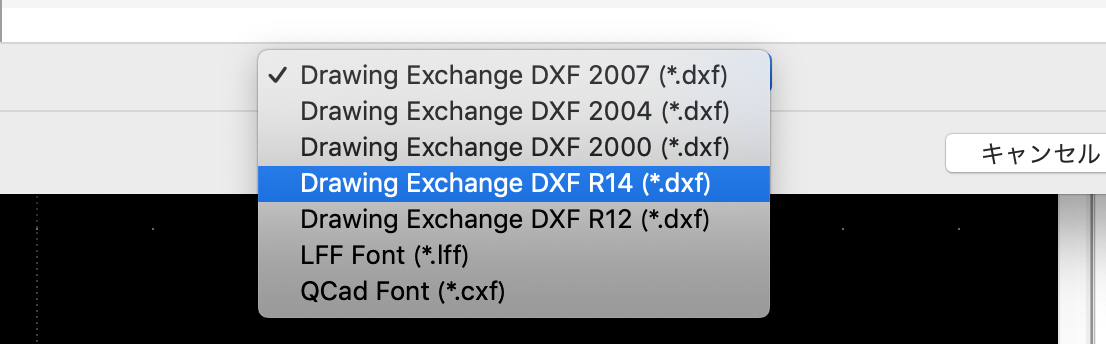

ファイル名前をつけて保存 で 形式を DXF R14(*.dxf) を指定して保存する。

スクリーンショット 2020-03-19 12.21.50.png

Fusion360 に取り込む

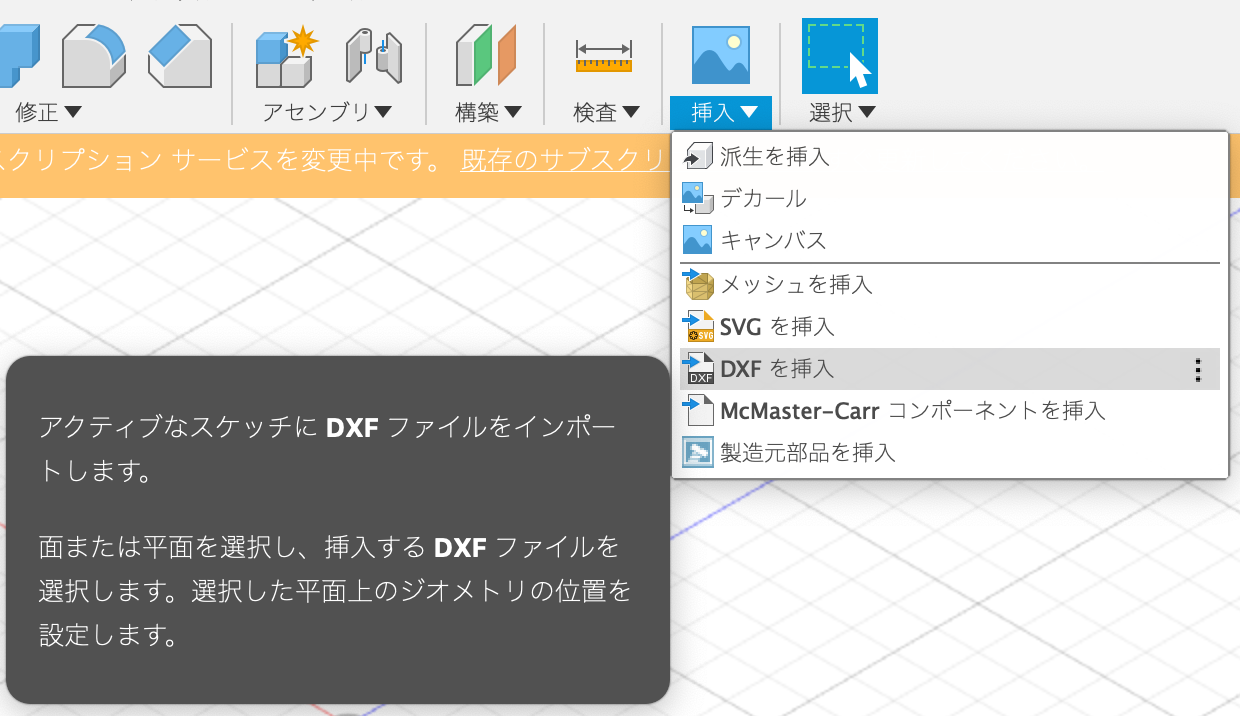

ツールバー挿入DXFを挿入 を選択する
スクリーンショット 2020-03-19 12.31.00.png

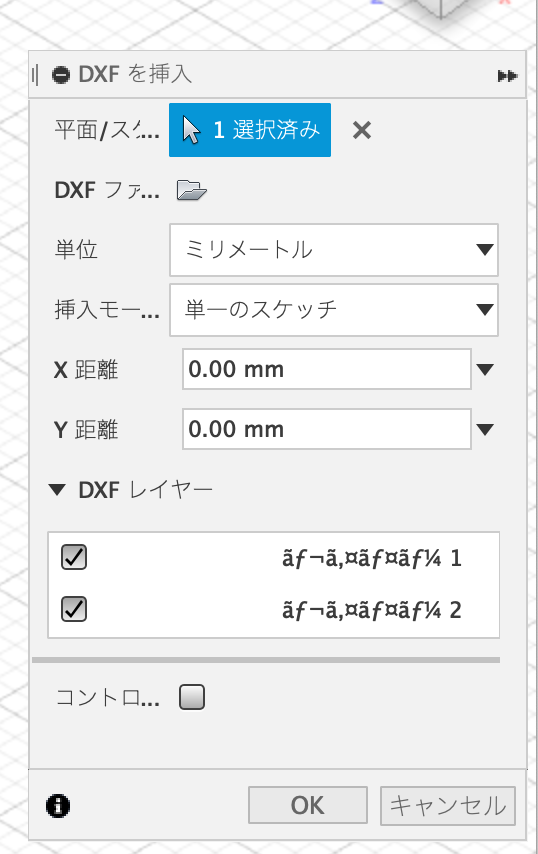

平面 を指定して、DXFファイルを読み込む。 単位が ミリメートル になっている事を確認して OK を押す。
スクリーンショット 2020-03-19 12.32.38.png

まとめ

DXF に 単位が設定してあれば、 Fusion360 での挿入は簡単にできます。
