LAN内のラズパイからDockerコンテナへsyslog,http通信

Last updated at Posted at 2023-06-18

はじめに

家のLAN内でラズパイのsyslogを監視したい
ラズパイのsyslogを fluentd で捕捉したい
・・・そしていずれは kibana でグラフィカルに見たい！

今回はラズパイのsyslogをDockerに立てたfluentdで閲覧するところまで行う

（おまけ）その過程で、疎通確認も兼ねてHTTPアクセスもしてみた

～編集後記～
単にWinマシンのIPアドレスへアクセスしてもDockerコンテナまでは届かない
HTTPによるTCP通信も同時に試していたことで、syslog(UDP)がDockerコンテナへ届かない問題の原因切り分けができた

検証環境

DockerのホストはWindowsマシン

同一のプライベートアドレス空間にあるラズパイがWindowsへsyslogを投げる

  • Windows 11 Home (Dockerホスト)
    • 192.168.10.101
  • ラズパイ 3B+
    • 192.168.10.81

まだWindowsにDocker環境がない場合の参考：Windows＋WSL2でDocker環境を用意しよう

LANからDockerコンテナへアクセス許可

冒頭の編集後記でも書いた通り、単純に 「http:／／Windowマシン」としても
Dockerホスト以外のマシンDockerコンテナへまで通信が届かない
（ホストからはhttp:／／localhostで簡単にDockerコンテナへアクセスできるのに）

WSL2から既定の動作が変わっているらしい

ローカル エリア ネットワーク (LAN) からの WSL 2 ディストリビューションへのアクセス

コマンドプロンプトで wsl -l -v を実行すると、WSLのVERSIONを確認できる

  NAME                      STATE           VERSION
* docker-desktop-data       Running         2
  podman-machine-default    Stopped         2
  Ubuntu                    Running         2
  docker-desktop            Running         2

VERSIONは2でした
なので、ひと手間必要です
（WSL1がどうだったかは知る由もない）

WSL2(Ubuntu)のIPアドレスを取得する

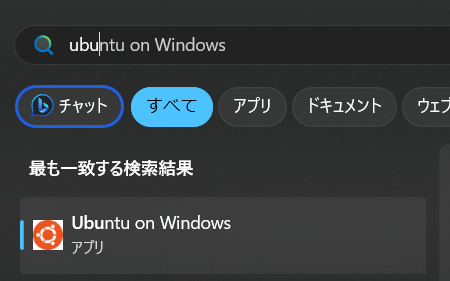

Windowsの検索で「Ubuntu」を検索して実行
黒い窓が立ち上がる


ip addrでetho0に割り当てられているIPアドレス（ここでは 172.17.82.122） を調べる

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:15:5d:7b:a8:d8 brd ff:ff:ff:ff:ff:ff
    inet 172.17.82.122/20 brd 172.17.95.255 scope global eth0

Windowsポートフォワード設定

先ほど調べたIPアドレス 172.17.82.122 に対してポートフォワード設定を行う

netsh interface portproxy add v4tov4 listenport=24224 listenaddress=0.0.0.0 connectport=24224 connectaddress=172.17.82.122
netsh interface portproxy add v4tov4 listenport=8000 listenaddress=0.0.0.0 connectport=8000 connectaddress=172.17.82.122
netsh interface portproxy add v4tov4 listenport=5140 listenaddress=0.0.0.0 connectport=5140 connectaddress=172.17.82.122

設定が反映されているか確認する

netsh interface portproxy show v4tov4

コマンドの結果2行が表示され、設定が反映されていることがわかる

ipv4 をリッスンする:         ipv4 に接続する:

Address         Port        Address         Port
--------------- ----------  --------------- ----------
0.0.0.0         24224       172.17.82.122   24224
0.0.0.0         8000        172.17.82.122   8000
0.0.0.0         5140        172.17.82.122   5140

Windowsファイアウォールの設定

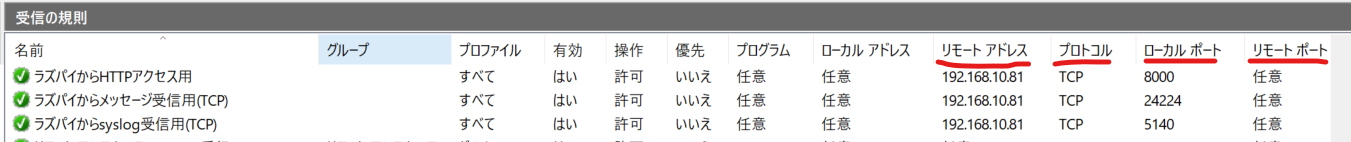

受信の規則から、必要なポートへのアクセスを許可する
今回許可するのは以下３つ

  • syslog用 5140/tcp
  • 汎用デバッグ用 24224/tcp
  • HTTP用 8000/tcp


あらたに3行の規則を追加する


セキュリティ上、念のため、送信元はラズパイ(192.168.10.81)に限定している

Dockerコンテナを立ち上げる

fluentdと軽量httpサーバの２つを立ち上げる

docker-compose.yml

  • fluentdは固定IPアドレスを持つ
    • ポートをホストに３つ公開する
  • webも固定IPアドレスを持つ
    • 8000ポートを公開する
    • webのログはfluentdに流す
version: "3"

services:
  fluentd:
    build: ./fluentd
    volumes:
      - ./fluentd/conf:/fluentd/etc
    ports:
      - "24224:24224"
      - "24224:24224/udp"
      - "5140:5140"
    networks:
      efk-net:
        ipv4_address: 172.22.0.10

  web:
    image: nginx:alpine-slim
    ports:
      - 8000:80
    logging:
      driver: "fluentd"
      options:
        fluentd-address: 172.22.0.10:24224
        fluentd-async-connect: "true"
        fluentd-retry-wait: 2s
        fluentd-max-retries: 30
        tag: httpd.access
    networks:
      efk-net:
        ipv4_address: 172.22.0.20
    depends_on:
      - fluentd

networks:
  efk-net:
    driver: bridge
    ipam:
      driver: default
      config:
        - subnet: 172.22.0.0/16

fluentdのdockerfileについては、前回記事参照

fluent.config

ソースは２つ

  • ポート24244でHTTPログと、ラズパイのechoを取得する
  • ポート5140でラズパイのsyslogを取得する

取得した内容はすべて標準出力(stdout)する

<source>
  @type forward
  port 24224
  bind 0.0.0.0
</source>

<source>
  @type syslog
  port 5140
  bind 0.0.0.0
  protocol_type tcp
  tag raspi
</source>

<match raspi.**.***>
  @type stdout
</match>

<match httpd.access>
  @type stdout
</match>

<match debug.**>
  type stdout
</match>

注意点として、syslogプラグインのデフォルトがUDPになっているので
明示的に protocol_type tcpでTCPを指定する

docker起動、ログ表示など

関連するコマンド一覧

# 開始、ログ表示
docker compose up -d
docker compose logs -f

# コンフィグやymlファイルを更新したら再起動で反映
docker compose restart

# 検証後に環境をきれいにする
docker compose down -v

いざ、疎通確認！

ラズパイにTeraTermで接続し、３つの疎通確認をおこなう

（１）デバッグ用 echo メッセージ

馴染みあるツールで fluentd に対してお手軽にメトリクスを送信する
を参考に、適当なメッセージを投げる

TCP
echo '["debug.ciela.test",1459845632,["a","b",{"first":"one","second":"two"}]]' | nc 192.168.10.101 24224

fluentdにログが表示されている、成功！

2306_fluentdstudy-fluentd-1  | 2016-04-05 08:40:32.000000000 +0000 debug.ciela.test: ["a","b",{"first":"one","second":"two"}]

UDP通信がうまくいかない

nc -uでUDP送信すると、うまくいかない
（※ファイアウォールは開けている）

UDP
echo '["debug.ciela.test",1459845632,["a","b",{"first":"one","second":"two"}]]' | nc -u 192.168.10.101 24224

DockerホストであるWindowsでポートの状態を調べると、ちゃんとUDPで待っているようにみえる・・・？

一部省略して記載
PS C:\> netstat -an | Select-String 24224

  TCP         0.0.0.0:24224          0.0.0.0:0              LISTENING
  UDP         0.0.0.0:24224          *:*
WindowsのportproxyはUDPに非対応

＜思考過程＞

  • ポートフォワードの設定が足りていないのでは？
    • デフォルトがTCPで、UDPの設定も別途必要だとか
      • WindowsファイアォールもTCPとUDPはそれぞれ設定が必要だし・・

Netsh - redirect UDP traffic to VM　←ここに答えがあった。

TCPだけがサポートされています

# netsh interface portproxy add v4tov4

パラメーター:

       タグ             値
       listenport     - リッスンする IPv4 ポートです。
       connectaddress - 接続する IPv4 アドレスです。
       connectport    - 接続する IPv4 ポートです。
       listenaddress  - リッスンする IPv4 アドレスです。
       protocol       - 使用するプロトコルです。現在、TCP だけがサポート
                        されています。

ということで、ラズパイからのUDP通信はDockerコンテナに届かないことがわかった

（２）HTTP通信

ラズパイからcurlでWindowsマシン8000ポートにアクセスする

curl -v 192.168.10.101:8000

fluentdにログが表示されている、成功！

1行目はコンテナ自身のログ
2行目はfluentdが受信したログ

2306_fluentdstudy-web-1      | 172.22.0.1 - - [18/Jun/2023:04:55:04 +0000] "GET / HTTP/1.1" 200 615 "-" "curl/7.52.1" "-"
2306_fluentdstudy-fluentd-1  | 2023-06-18 04:55:04.000000000 +0000 httpd.access: {"container_id":"6eb8246366cdca7bc7817887de8dcfa4575a644ae010263635cb4e07bb078002","container_name":"/2306_fluentdstudy-web-1","source":"stdout","log":"172.22.0.1 - - [18/Jun/2023:04:55:04 +0000] \"GET / HTTP/1.1\" 200 615 \"-\" \"curl/7.52.1\" \"-\""}

（３）Syslog通信

ラズパイのsyslogコンフィグファイルに１行だけ追加する
@@をつけることで、TCP通信になる（@１つだとUDP通信）

sudo vim /etc/rsyslog.conf
# 追記ここから
*.*;auth,authpriv,cron,mail,user.none      @@192.168.10.101:24224
# 追記ここまで

もともとログの種類ごとに出力先が書かれているので
その近くに追記すると、あとから見返したときに分かりやすい


ラズパイのsyslogサービスを再起動する

systemctl restart rsyslog.service

ラズパイからSyslogメッセージ送信

汎用ファシリティlocal0とプライオリティinfoを組み合わせて
疑似メッセージをラズパイから送信する

logger -p local0.info "Message from RaspberryPi"

fluentdにログが表示されている、成功！

2306_fluentdstudy-fluentd-1  | 2023-06-18 14:26:19.000000000 +0000 raspi.local0.info: {"host":"redmagic","ident":"pi","message":"Message from RaspberryPi"}

さらに、サービスを再起動したときのログを見る
syslogデーモンを再起動する

systemctl restart rsyslog.service

raspi.daemon.infoタグでfluentdに表示されていることがわかる

2306_fluentdstudy-fluentd-1  | 2023-06-18 14:28:13.000000000 +0000 raspi.daemon.info: {"host":"redmagic","ident":"systemd","pid":"1","message":"Stopping System Logging Service..."}
2306_fluentdstudy-fluentd-1  | 2023-06-18 14:28:13.000000000 +0000 raspi.local7.info: {"host":"redmagic","ident":"liblogging-stdlog","message":"[origin software=\"rsyslogd\" swVersion=\"8.24.0\" x-pid=\"6708\" x-info=\"http://www.rsyslog.com\"] exiting on signal 15."}
2306_fluentdstudy-fluentd-1  | 2023-06-18 14:28:13.000000000 +0000 raspi.daemon.info: {"host":"redmagic","ident":"systemd","pid":"1","message":"Stopped System Logging Service."}
2306_fluentdstudy-fluentd-1  | 2023-06-18 14:28:13.000000000 +0000 raspi.daemon.info: {"host":"redmagic","ident":"systemd","pid":"1","message":"Starting System Logging Service..."}
2306_fluentdstudy-fluentd-1  | 2023-06-18 14:28:13.000000000 +0000 raspi.local7.info: {"host":"redmagic","ident":"liblogging-stdlog","message":"[origin software=\"rsyslogd\" swVersion=\"8.24.0\" x-pid=\"6919\" x-info=\"http://www.rsyslog.com\"] start"}
2306_fluentdstudy-fluentd-1  | 2023-06-18 14:28:13.000000000 +0000 raspi.daemon.info: {"host":"redmagic","ident":"systemd","pid":"1","message":"Started System Logging Service."}

おわりに

fluentdをDockerコンテナに立てて
ラズパイのsyslogを捕捉した

ラズパイのsyslogを、Dockerコンテナの標準出力で見ることができた

今度はラズパイのsyslogをkibana（ブラウザ）でみたい

参考

WSL2 内の Docker サーバーに LAN 内の別 PC からアクセスする (netsh)

糸冬了！！
