はじめに

以前、Dockerを使ってZabbixを構築した
今回は、Docker内にZabbixエージェントを複数作成し、Zabbixサーバーの監視対象を増やす

次回以降、Zabbixでできることを試していく

（復習）ZabbixサーバーをDockerに構築した

Zabbixドキュメントの使用例2を参考に、PosgreSQLをサポートするZabbixサーバーを構築した
サーバーのアドレスは、ラズパイ（物理）からも直接見えるように 192.168.10.101とした

192.168.10.0/24は家のプライベートアドレス　（ラズパイと同じセグメント）
172.20.0.0/16はZabbix用のDockerネットワーク。ネットワーク名はzabbix-net

Docker版Zabbix群

４つのコンテナが協働して、Zabbixサーバーを構成している

docker ps

CONTAINER ID   IMAGE                                             COMMAND                   CREATED        STATUS         PORTS                                         NAMES
7e664e4f5023   zabbix/zabbix-web-nginx-pgsql:alpine-6.2-latest   "docker-entrypoint.sh"    5 months ago   Up 7 minutes   0.0.0.0:80->8080/tcp, 0.0.0.0:443->8443/tcp   zabbix-web-nginx-pgsql
7251684fec13   zabbix/zabbix-server-pgsql:alpine-6.2-latest      "/sbin/tini -- /usr/…"   5 months ago   Up 7 minutes   0.0.0.0:10051->10051/tcp                      zabbix-server-pgsql
74a3b475aa9f   zabbix/zabbix-snmptraps:alpine-6.2-latest         "/usr/sbin/snmptrapd…"   5 months ago   Up 7 minutes   0.0.0.0:162->1162/udp                         zabbix-snmptraps
ff29d26e827c   postgres:latest                                   "docker-entrypoint.s…"   5 months ago   Up 7 minutes   5432/tcp                                      postgres-server

これら４つのコンテナはzabbix-netと名付けられたDockerネットワークに属している

Dockerネットワーク `zabbix-net`

ゲートウェイ172.20.240.0を、後でエージェントに与えるパラメータとして使う

docker network inspect zabbix-net

 "Subnet": "172.20.0.0/16",
 "IPRange": "172.20.240.0/20",
 "Gateway": "172.20.240.0"

*.*.*.11110000/20で絞ったIPレンジのうち、初めの*.*.*.0をゲートウェイとしている
（なぜこうしているのかは、わからない）

Zabbixエージェントのコンテナ選定

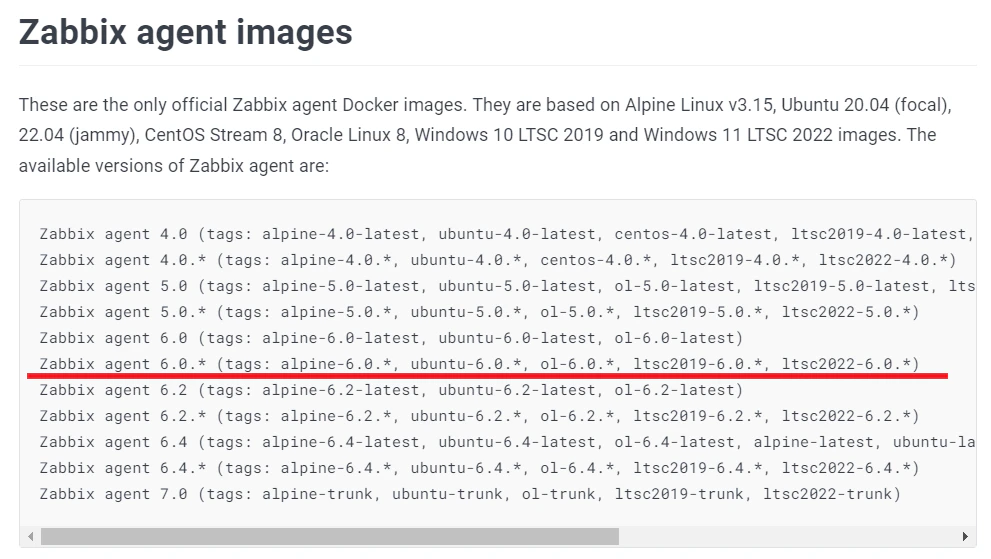

Zabbixはコンテナをいくつか提供している
その中からZabbixエージェントを使う

前回、ラズパイに6.0.11を入れたので、今回も6.0.*を使う

Dockerコンテナ版Zabbixエージェントを起動する

下記コマンドの 01, 60001 の末尾を2, 3と変えて、３つのエージェントを起動する

docker run --name zabbix-agent-01　\
    --hostname ZabbixAgent01 \
    -e ZBX_HOSTNAME="agent01" \
    -e ZBX_SERVER_HOST="172.20.240.0" \
    --privileged \
    --network=zabbix-net \
    -p 60001:10050 \
    -d zabbix/zabbix-agent:ubuntu-6.0.11

# 1行貼り付け用
docker run --name zabbix-agent-01 --hostname ZabbixAgent01 -e ZBX_HOSTNAME="agent01" -e ZBX_SERVER_HOST="172.20.240.0" --privileged --network=zabbix-net -p 60001:10050 -d zabbix/zabbix-agent:ubuntu-6.0.11

サーバーホストがゲートウェイアドレス`172.20.240.0`

ZBX_SERVER_HOSTについて、サンプルではZabbixサーバーのホスト名を指定しているが
今回はホストにある（ようにみえる）サーバーからDockerネットワーク内のエージェントへ接続許可するために
ゲートウェイのアドレスをサーバーとみなしている

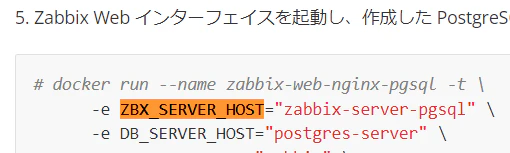

（下キャプチャは使用例2から抜粋したもの。この設定は使わない）

ZBX_SERVER_HOSTの右辺はzabbix-server-pgsqlではなく、Dockerネットワークのゲートウェイとする

３つZabbixエージェントが作成された状態

Dockerコンテナ一覧をみるとUbuntu 6.0.11のエージェントが３つ存在する
ホストから各コンテナへは、それぞれ60001,60002,60003のポートを介して接続する

参考：コンテナに外部からアクセス（ポートフォワード）

docker container ls (一部抜粋)

CONTAINER ID   IMAGE                                             COMMAND                   CREATED        STATUS        PORTS                                         NAMES
8aaa6f38b146   zabbix/zabbix-agent:ubuntu-6.0.11                 "/usr/bin/tini -- /u…"   36 hours ago   Up 36 hours   0.0.0.0:60003->10050/tcp                      zabbix-agent-03
070b4c9ac12a   zabbix/zabbix-agent:ubuntu-6.0.11                 "/usr/bin/tini -- /u…"   36 hours ago   Up 36 hours   0.0.0.0:60002->10050/tcp                      zabbix-agent-02
dfab8c8aa6db   zabbix/zabbix-agent:ubuntu-6.0.11                 "/usr/bin/tini -- /u…"   36 hours ago   Up 36 hours   0.0.0.0:60001->10050/tcp                      zabbix-agent-01

Zabbixエージェントの中身をみてみる

PowerShellからDockerコンテナの中に入る

Zabbixエージェントのコンテナに入る

# PowerShell
docker container exec -u root -it zabbix-agent-01 /bin/bash

設定ファイルをみたり、ちょっとした疎通確認をするためのパッケージをインストールしておく

パッケージのインストール

apt update
apt install -y vim iproute2 iputils-ping

エージェントの設定ファイルzabbix_agentd.confを確認する
たしかにコンテナを立ち上げたときに指定した値が入っている

vi /etc/zabbix/zabbix_agentd.conf（一部抜粋）

# docker run で指定した値が入っている
Server=172.20.240.0
ServerActive=172.20.240.0:10051
Hostname=agent01

いざ、疎通確認

PINGで疎通確認

エージェントからサーバーへPING

ping zabbix-server-pgsql

PING zabbix-server-pgsql (172.20.240.2) 56(84) bytes of data.
64 bytes from zabbix-server-pgsql.zabbix-net (172.20.240.2): icmp_seq=1 ttl=64 time=1.85 ms

サーバーからエージェントへPING

※docker container exec -it zabbix-server-pgsql /bin/bashでコンテナの中に入ってから実行

ping zabbix-agent-01

PING zabbix-agent-01 (172.20.240.5) 56(84) bytes of data.
64 bytes from zabbix-agent-01.zabbix-net (172.20.240.5): icmp_seq=1 ttl=64 time=0.096 ms

`zabbix_get`コマンドで疎通確認

Zabbixサーバーからエージェントのホスト名を取得する

zabbix_get -s zabbix-agent-01 -p 10050 -k agent.hostname
# agent01 と表示されればOK

ZabbixサーバーのGUIからエージェントを登録する

localhost:80にブラウザからアクセスし、ID/PASS=admin/zabbixでログインする
画面左のツリーから、設定⇒ホストを選択
画面右上　「ホストの作成」

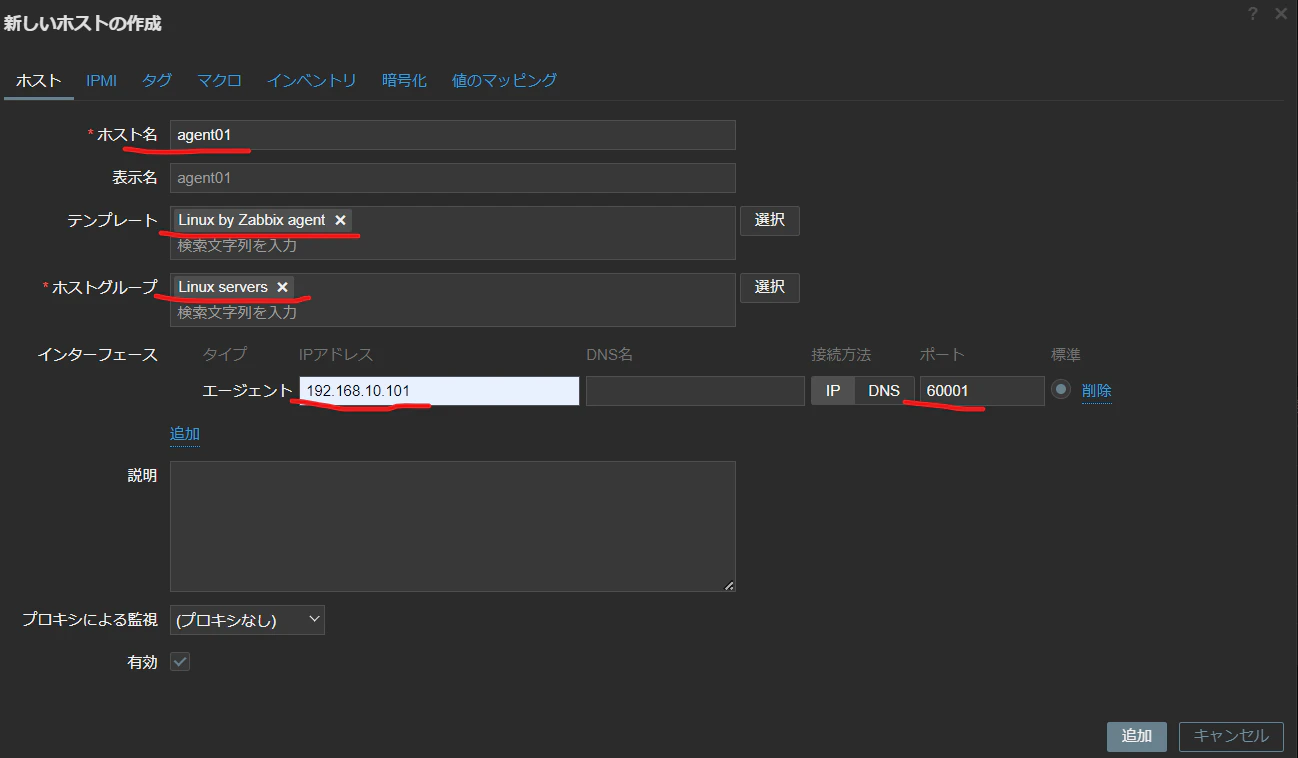

下記キャプチャ赤字のとおりパラメータを追加する
1. agent02, agent03 についても連番部分を変更して登録する

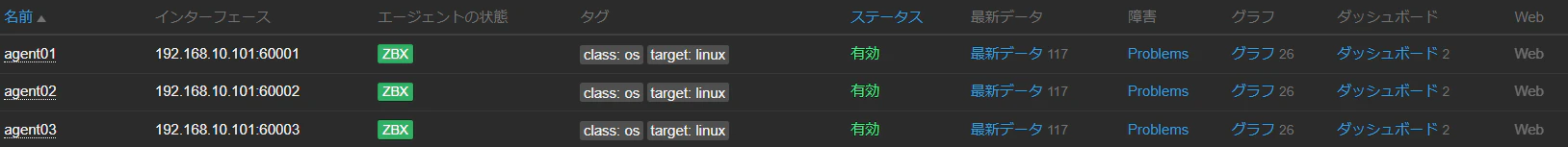

登録されたあとの様子

３つのエージェントがサーバーのGUIから見えるようになった！

トラブルシューティング

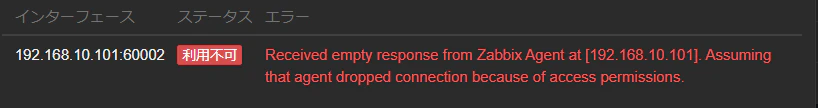

Zabbixサーバーからエージェントが不通

Dockerデスクトップからコンテナのログを確認する
サーバーの指定が間違っていると、下記のようなメッセージが出ている

failed to accept an incoming connection: connection from "172.20.240.0" rejected, allowed hosts: "zabbix-server-pgsql
