誤差逆伝播法等に用いる 計算グラフ の基本パーツ

More than 1 year has passed since last update.

計算グラフ(computational graph)の 基本パーツ の図解です。

ニューラルネットワークの誤差逆伝播法を学習時に 計算グラフを 知りました。
局所的な計算を連鎖させていく考え方で、理解しやすくて良いですね。

計算グラフの基本パーツ

本記事の図では、黒線・黒文字は順伝搬、赤線・赤文字は逆伝播を示します。

z=f(x)

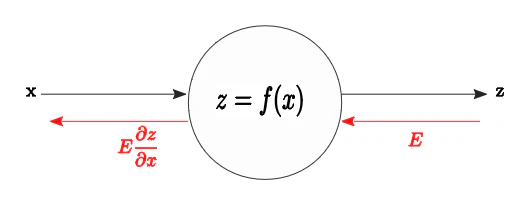

順方向 z=f(x) の計算の場合、
その逆伝播は 入力値$E$に f(x)の微分値を掛けた値が 出力となる。

加算ノード

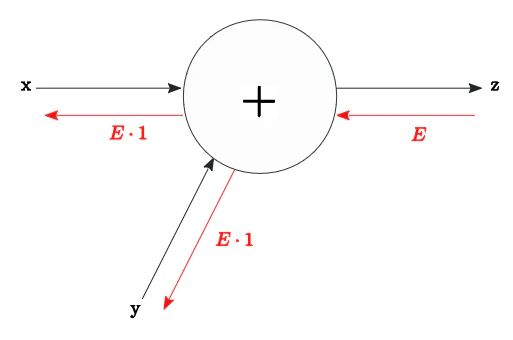

加算ノードの逆伝播は、 入力値$E$ をそのまま 伝達する。

順方向 $z=x+y$ に対し、
  $x$ の微分値 $\frac{\partial z} {\partial x}$ は $1$
  $y$ の微分値 $\frac{\partial z} {\partial y}$ も $1$
のため、入力$E$ を そのまま伝達 となる。

乗算ノード


加算ノードの逆伝播は、 入力値$E$ × 順伝播を入れ替えた値 を伝達する。

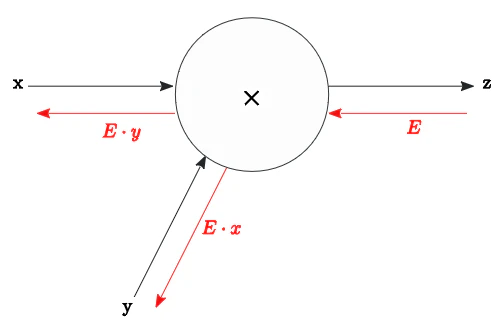

順方向 $z=xy$ に対し、
  $x$ の微分値 $\frac{\partial z} {\partial x}$ は $y$
  $y$ の微分値 $\frac{\partial z} {\partial y}$ は $x$
のため、入力値$E$ × 順伝播を入れ替えた値を 伝達となる。

分岐ノード

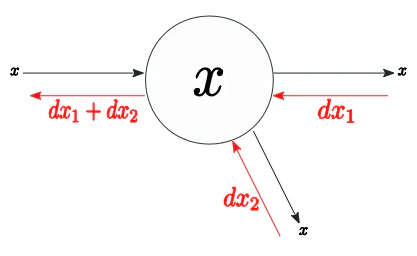

順伝播の式中の2か所で $x$が参照されている場合に、$x$の分岐と扱う。

逆伝播は、分岐先からの逆伝播値の和 を伝達する。

総和ノード

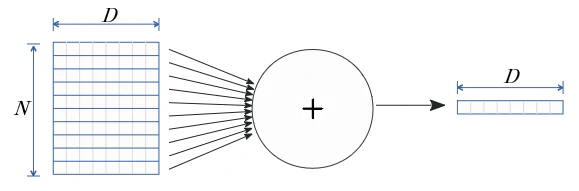

伝播する行列での一方向で(下図の例では$N$の方向で)総和を求める場合、(N,D)の行列は (D,)の次元になる。

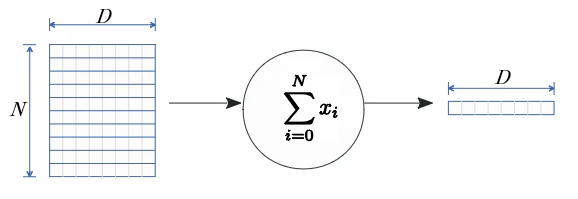

総和は 下図の様に 多数の加算ノード と読みかえ出来る。

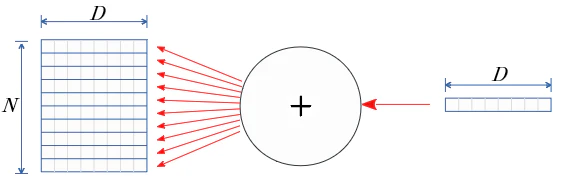

総和の逆伝播は、(D,)次元の逆伝播の入力行列を、そのまま$N$個に伝達し(N,D)次元の行列を生成する。


Broadcast ノード

行列のアダマール積にて

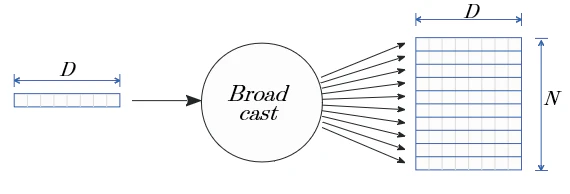

(N,D)次元の行列A と (D,)次元の行列Bの積を求める場合、Bは下図で示す Broadcast が行われ(N,D)次元の行列として演算する。


Broadcastは N個への分岐ノードと読みかえが出来る。

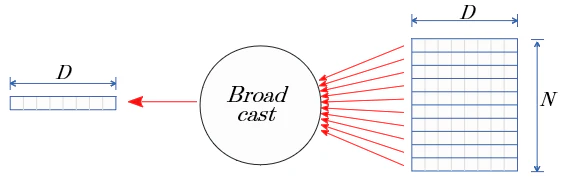

逆伝播は、(N,D)次元の行列から (D,)次元への 総和となる。


参考文献

関連項目
  Mind で Neural Network (準備編2) 順伝播・逆伝播 図解
