LTspice : オープンループ特性の調べ方

Last updated at Posted at 2023-06-14

LTspice でループ回路のオープンループ特性を解析する

例えば以下のようなオペアンプのボルテージフォロワ回路があったとします。

出力電圧を 100% 入力に戻すループ回路になってますが、この回路のオープンループ特性を調べたいとき、どうしてるでしょうか?
例えば、単純にループを切って回路の入出力を見る、というのも一つの手ですが、閉ループ状態の動作点に合わせるのが大変だったりします。
ゲインが高く、入力のオフセット電圧があったりすると、ちょっとした差で出力が飽和したりして、正常にオープンループ特性が計算できないこともあります。

実はオープンループ特性を調べるのに、ループを切る必要はありません。

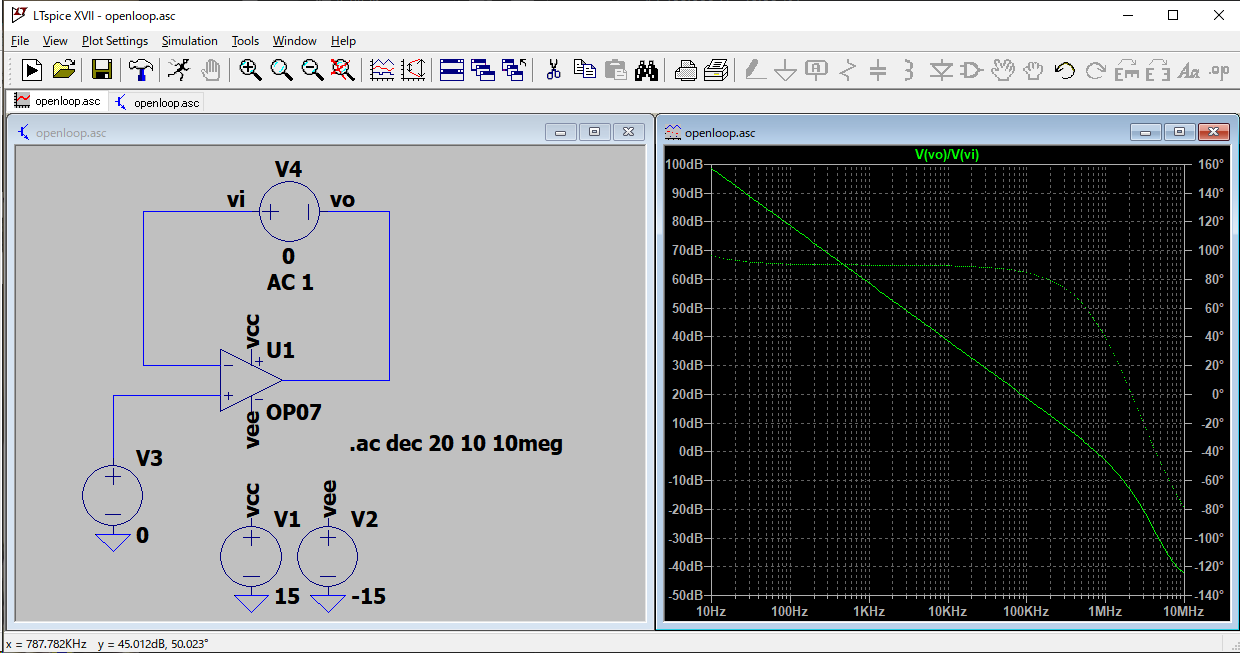

ループ内に AC 信号源を置いて、回路の出力を vo、フィードバック側を vi とし、vo/vi を調べれば OK です。

V(vo)/V(vi) をプロットして見てみると、Gain = 0dB で位相余裕 50°ぐらい ( この場合は 0°で不安定 ) なのがわかります。
この方法、もちろんオペアンプに限らず、フィードバックのパスがわかっていれば他のループ回路でも使えます。
