はじめに
システムのログを取り込み分析しようとするとき、どうしてもSyslogを取り扱わざるを得ないシーンがでてきます。
特にネットワークデバイスのログなんかはまだまだ現役ですね。
SplunkにSyslogデータを取り込む方法としてすぐ考えられるのは以下です。
1. 直接SplunkにSyslog送信
2. Syslogサーバ（syslog-ngやrsyslog）で一旦ファイル出力してUniversal Forwarderで転送
ところが、これらの方法には難点があります。
1. 直接SplunkにSyslog送信
・Splunk再起動したらその間のSyslogはドロップしてしまう
・受信処理で余計な負荷がかかる
（基本的にはダメ絶対と言われています）
2. Syslogサーバで一旦ファイル出力してUniversal Forwarderで転送
・Syslogサーバなかったら一から立てるのしんどい
・Syslogの種類が増えたら設定が複雑になる
・出力したファイルを定期的に削除しないといけない
また、別の課題としてAdd-onが無かったらフィールド抽出定義も作らないといけないということもあります。
そんな中、Splunk Connect for Syslog (略称SC4S) というお悩みを全て解決してくれるツールがあります。
試しにやってみたら超お手軽にSyslog取り込み環境が完成したので手順をメモします。
SC4Sとは
syslog-ngをベースにしたツールです。
Dockerイメージで提供されており必要なコンポーネントがまとまっているので、すぐに動すことができます。
受信したSyslogについて、対応している製品やCEF、IETFであれば自動的にメタデータ（index、sourcetype、timestamp）を付与し、更にいい感じにパースもしてくれて、Splunkに転送してくれます。

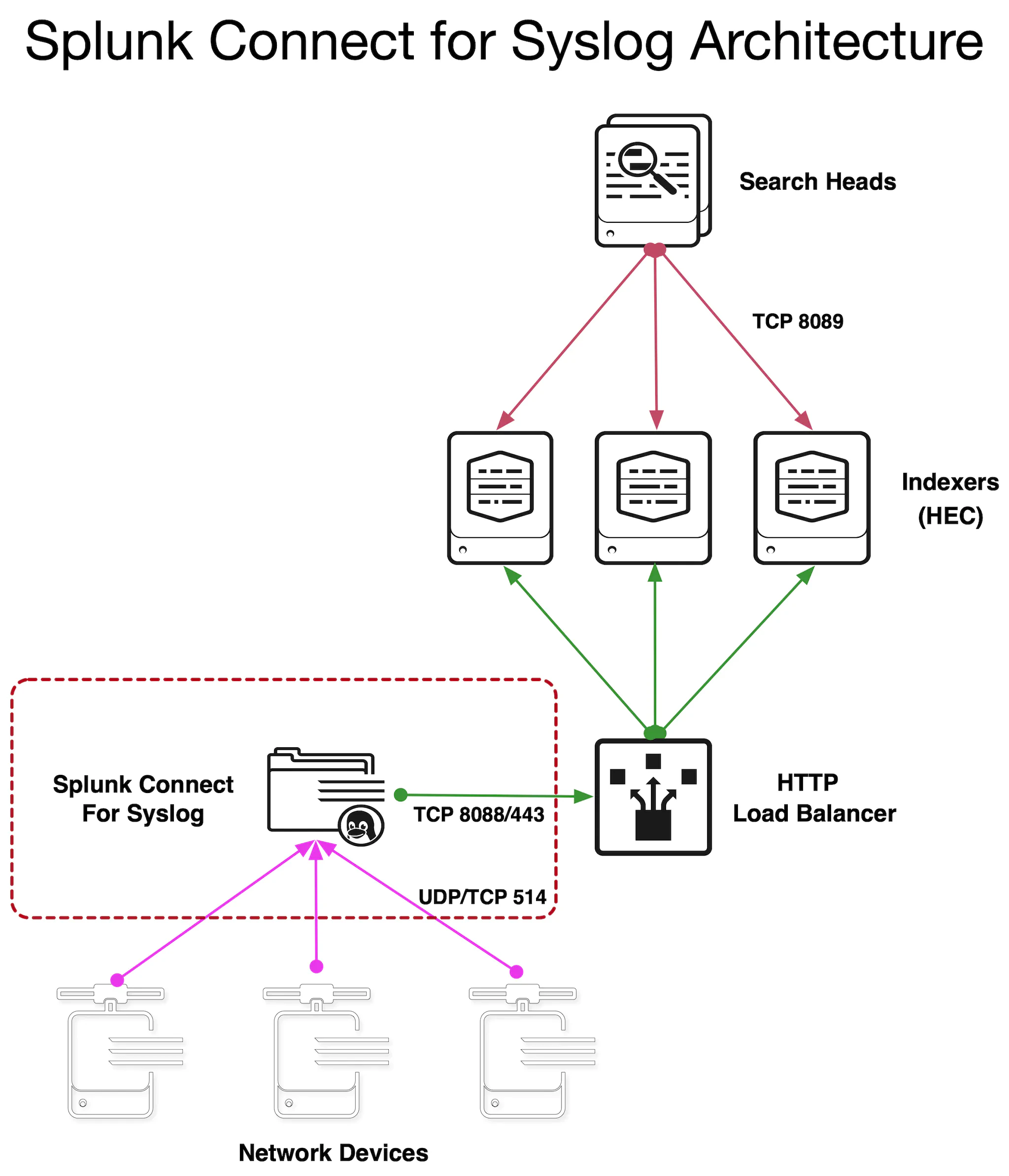

通信は以下図のように受信したSyslogをHEC (HTTPイベントコレクタ) でSplunk Enterprise / Splunk Cloudに送信してくれます。
そのためLBも挟めますので負荷分散できるというメリットもあります。
SC4Sのセットアップ手順
それでは公式ページの手順を参考にインストール、設定していきます。
以下手順ではCentOS 7、podman 1.6.4で試しています。
他の組み合わせの場合は公式ページを参照ください。
###1. SplunkのHEC準備
設定 > データ入力 > HTTPイベントコレクタ からSC4S用のHECを作成しトークンをメモしておきます。
indexの指定は不要です。
###2. Splunkのindex作成
各ソースの説明ページにデフォルトindexが記載されているので、必要なindexを作成しておきます。または任意のindexに変更できます（後述）。
とりあえず全部作っておきたいという場合はこちらに一覧があります。
###3. SC4S用サーバ用意
適当なLinuxサーバを用意します。
サイジングはこちらのページを参照。
https://splunk.github.io/splunk-connect-for-syslog/main/performance/
AWSのm5zn.large（2vCPU、8 GiB RAM、25 Gbps）で以下性能が出たそうです。よほど大量なデータでなければ十分ですね。
average rate = 24077.33 msg/sec, count=4375116, time=181.711, (average) msg size=800, bandwidth=18810.42 kB/sec
###4. OSの受信バッファサイズ確認
OSの受信バッファサイズをSC4Sのデフォルトの受信バッファサイズである16MBに合わせよとのことです。
net.core.rmem_default = 17039360
net.core.rmem_max = 17039360
sudo sysctl -p
netstat -su | grep "receive errors"
###5. IPv4転送を有効化
多くのディストリビューションだとIPv4転送が有効化されていないので有効化。
sudo sysctl net.ipv4.ip_forward=1
# Uncomment the next line to enable packet forwarding for IPv4
net.ipv4.ip_forward=1
###6. コンテナエンジンインストール
podman、docker、k8sに対応しています。
podmanで進めます。
sudo yum -y install podman
###7. Volume作成
HEC通信できないときなどのバッファ用Volume作成。
sudo podman volume create splunk-sc4s-var
###8. sc4sサービス定義作成
以下のように/lib/systemd/system/sc4s.serviceを作成（podman用）。
最新情報は公式ページのコンテナのセットアップページを参照
[Unit]
Description=SC4S Container
Wants=NetworkManager.service network-online.target
After=NetworkManager.service network-online.target
[Install]
WantedBy=multi-user.target
[Service]
Environment="SC4S_IMAGE=ghcr.io/splunk/splunk-connect-for-syslog/container:1"
# Required mount point for syslog-ng persist data (including disk buffer)
Environment="SC4S_PERSIST_MOUNT=splunk-sc4s-var:/var/lib/syslog-ng"
# Optional mount point for local overrides and configurations; see notes in docs
Environment="SC4S_LOCAL_MOUNT=/opt/sc4s/local:/etc/syslog-ng/conf.d/local:z"
# Optional mount point for local disk archive (EWMM output) files
Environment="SC4S_ARCHIVE_MOUNT=/opt/sc4s/archive:/var/lib/syslog-ng/archive:z"
# Map location of TLS custom TLS
Environment="SC4S_TLS_MOUNT=/opt/sc4s/tls:/etc/syslog-ng/tls:z"
TimeoutStartSec=0
ExecStartPre=/usr/bin/podman pull $SC4S_IMAGE
ExecStartPre=/usr/bin/bash -c "/usr/bin/systemctl set-environment SC4SHOST=$(hostname -s)"
ExecStart=/usr/bin/podman run \
-e "SC4S_CONTAINER_HOST=${SC4SHOST}" \
-v "$SC4S_PERSIST_MOUNT" \
-v "$SC4S_LOCAL_MOUNT" \
-v "$SC4S_ARCHIVE_MOUNT" \
-v "$SC4S_TLS_MOUNT" \
--env-file=/opt/sc4s/env_file \
--network host \
--name SC4S \
--rm $SC4S_IMAGE
Restart=on-abnormal
###9. ディレクトリ作成
SC4Sの各種ファイル保存のためのディレクトリを作成。
sudo mkdir /opt/sc4s/
sudo mkdir /opt/sc4s/local
sudo mkdir /opt/sc4s/archive
sudo mkdir /opt/sc4s/tls
###10. 設定ファイル作成
/opt/sc4s/env_fileにSC4S用の設定を作成。運用時の設定変更は基本的にこのファイルを編集します。
SC4S_DEST_SPLUNK_HEC_DEFAULT_URL=https://<Splunkホスト名>:8088
# Splunk Cloudの場合は以下
# SC4S_DEST_SPLUNK_HEC_DEFAULT_URL=https://http-inputs-<Splunkホスト名>:443
SC4S_DEST_SPLUNK_HEC_DEFAULT_TOKEN=<HECトークン>
#Uncomment the following line if using untrusted SSL certificates
#信頼されていないSSL証明書でも無視する場合はコメントを外す
#SC4S_DEST_SPLUNK_HEC_DEFAULT_TLS_VERIFY=no
###11. SC4S起動
準備が整ったので起動します。
sudo systemctl daemon-reload
sudo systemctl enable sc4s
sudo systemctl start sc4s

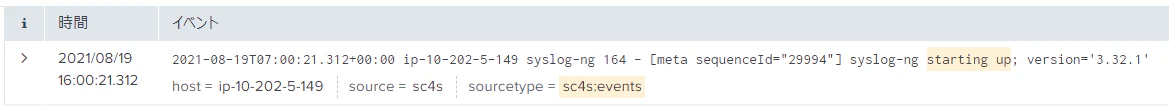

うまく起動できた場合はSplunkに以下のようなイベントが出力されます。
index=* sourcetype=sc4s:events "starting up"
イベントが無い場合は、SC4Sのログを見てみましょう。
journalctl -b -u sc4s | tail -100
Syslog取り込んでみるテスト
無事SC4SとSplunkがつながったので、Syslogもどきでテストします。
別のサーバから以下のようにUDP 514ポートにメッセージを投げてみます。
echo "Hello SC4S" > /dev/udp/<SC4SサーバのIPアドレス>/514

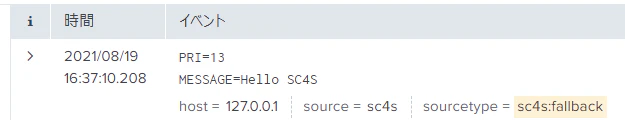

以下のようなイベントがSplunkで見えたら成功です。
※何も設定していない完全カスタムログなので、そのようなログがたどり着くsourcetype = sc4s:fallbackで記録されます。
index=main sourcetype="sc4s:fallback"
Syslog受信、転送がうまくいったことを確認できました。
実際のSyslog取り込み用の設定をしていきましょう。
各対応製品用の設定
まずはSC4Sで定義済みの製品です。
https://splunk.github.io/splunk-connect-for-syslog/main/sources/
各ソースのページに対象製品側の設定とSC4Sの設定方法が書かれています。
PaloAltoのNGFWを例にとって見てみましょう。
https://splunk.github.io/splunk-connect-for-syslog/main/sources/PaloaltoNetworks/
・受信用ポート設定
SC4Sの仕様として、ログの種類は受信ポートおよびログフォーマットでソースから識別します。
各ソースのページにOptionsに設定キーが書かれています。
PAの場合は以下です。機器設定にあった方を使います。
SC4S_LISTEN_PULSE_PALOALTO_PANOS_RFC6587_PORT
SC4S_LISTEN_PALOALTO_PANOS_TCP_PORT
これを/opt/sc4s/env_fileに追記します。
SC4S_DEST_SPLUNK_HEC_DEFAULT_URL=https://<Splunkホスト名>:8088
SC4S_DEST_SPLUNK_HEC_DEFAULT_TOKEN=<HECトークン>
#Uncomment the following line if using untrusted SSL certificates
#信頼されていないSSL証明書でも無視する場合はコメントを外す
#SC4S_DEST_SPLUNK_HEC_DEFAULT_TLS_VERIFY=no
SC4S_LISTEN_PALOALTO_PANOS_TCP_PORT=<PAのSyslogポート番号>
・index設定
デフォルトのindexは各ソースのページの「Sourcetype and Index Configuration」に記載されています。
例えばトラフィックログは以下です。netfwがデフォルト値であることが分かります。
key sourcetype index notes
pan_traffic pan:traffic netfw none
設定は以下ファイルに追記します。
/opt/sc4s/local/context/splunk_metadata.csv
indexをtrafficに変更する場合は以下です。
pan_traffic, index, traffic
・設定読み込み
以下コマンドでSC4Sを再起動し設定を再読み込みします。
sudo systemctl stop sc4s
sudo systemctl daemon-reload
sudo systemctl enable sc4s
sudo systemctl start sc4s
後はSyslogをSC4Sに送信すれば、いい感じにメタデータを付けてログをパースしてSplunkに転送してくれます。
※ログが手元にないので割愛
CEF (Common Event Format) 用の設定
以下のようなCEFイベントの場合。
Apr 19 10:29:53 3.3.3.3 CEF:0|Imperva Inc.|SecureSphere|12.0.0|Firewall|SSL Untraceable Connection|Medium|
「|」区切りの内、先頭に続く1、2、4番を識別情報として用います。
1: device_vendor (Imperva Inc.)
2: device_product (SecureSphere)
4: device_class (Firewall)
識別キーを「device_vendor_device_product_device_class」とします。
※最後のdevice_classはオプション
上記サンプルの場合のキーは「Imperva Inc._SecureSphere_Firewall」となります。
・受信用ポート設定
CEFの場合は以下です。
SC4S_LISTEN_CEF_UDP_PORT
SC4S_LISTEN_CEF_TCP_PORT
SC4S_LISTEN_CEF_TLS_PORT
適切なプロトコルについて/opt/sc4s/env_fileに追記します。
もしCEFのソースが複数ある場合はポート番号をカンマ区切りで増やせます。
SC4S_LISTEN_CEF_UDP_PORT=<Syslogポート番号>
・index、sourcetype設定
任意のindex、sourcetypeを/opt/sc4s/local/context/splunk_metadata.csvに追記します。
フォーマットは識別キー, メタデータ種類, メタデータ値です。
※indexをSplunkで作っておくことを忘れずに
Imperva Inc._SecureSphere_Firewall, index, cef_index
Imperva Inc._SecureSphere_Firewall, sourcetype, cef_sourcetype
・設定読み込み
以下コマンドでSC4Sを再起動し設定を再読み込みします。
sudo systemctl stop sc4s
sudo systemctl daemon-reload
sudo systemctl enable sc4s
sudo systemctl start sc4s
・テスト
Syslogもどきでテスト。
echo "Apr 19 10:29:53 3.3.3.3 CEF:0|Imperva Inc.|SecureSphere|12.0.0|Firewall|SSL Untraceable Connection|Medium|" > /dev/udp/<SC4SサーバIP>/ポート番号

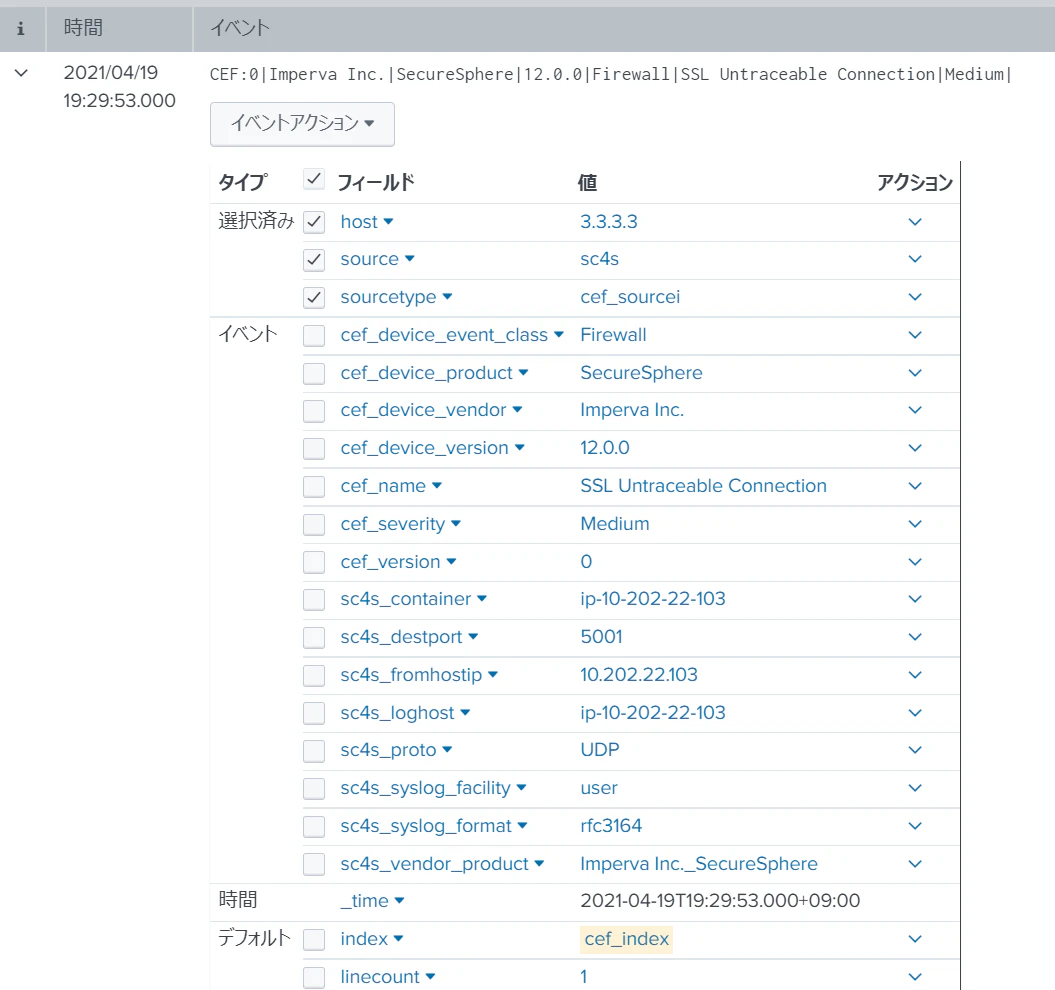

メタデータ（timestamp、sourcetype、index）を正しくセットして、テキストもパースしてくれてます。
LEEF (Log Extended Event Format) 用の設定
CEFと似た感じなので割愛。
RFC5424（IETF）またはRFC3164（BSD）用の設定
これまでのフォーマットに該当しない、一般的なSyslogフォーマットであるRFC5424（IETF）またはRFC3164（BSD）も取り込めます。
以下はIETFを例に進めます。
<17>1 2021-04-19T10:29:53.003Z host5424 app5424 1234 ID100 [exampleSDID@32473 iut="3" eventSource="Application"] test 5424 msg
識別キーは「vendor_product」です。
これらの値はイベント中にないため、任意の値を付けます。
例えば「MyCompany_Coolapp」にしたい場合で進めます。
・受信用ポート設定
SC4S_LISTEN_SIMPLE_VENDOR_PRODUCT_UDP_PORT
SC4S_LISTEN_SIMPLE_VENDOR_PRODUCT_TCP_PORT
SC4S_LISTEN_SIMPLE_VENDOR_PRODUCT_TLS_PORT
適切なプロトコルについて/opt/sc4s/env_fileに追記します。
VENDOR_PRODUCT部分を大文字で置き換えます。
SC4S_LISTEN_SIMPLE_MYCOMPANY_COOLAPP_UDP_PORT=<Syslogポート番号>
・index、sourcetype設定
/opt/sc4s/local/context/splunk_metadata.csvに追記します。
vendor_productのように小文字にします。
mycompany_coolapp, index, ietf_index
mycompany_coolapp, sourcetype, ietf_sourcetype
・設定読み込み
以下コマンドでSC4Sを再起動し設定を再読み込みします。
sudo systemctl stop sc4s
sudo systemctl daemon-reload
sudo systemctl enable sc4s
sudo systemctl start sc4s
・テスト
Syslogもどきでテスト。
echo "<17>1 2021-04-19T10:29:53.003Z host5424 app5424 1234 ID100 [exampleSDID@32473 iut=\"3\" eventSource=\"Application\"] test 5424 msg" > /dev/udp/<SC4SサーバIP>/ポート番号

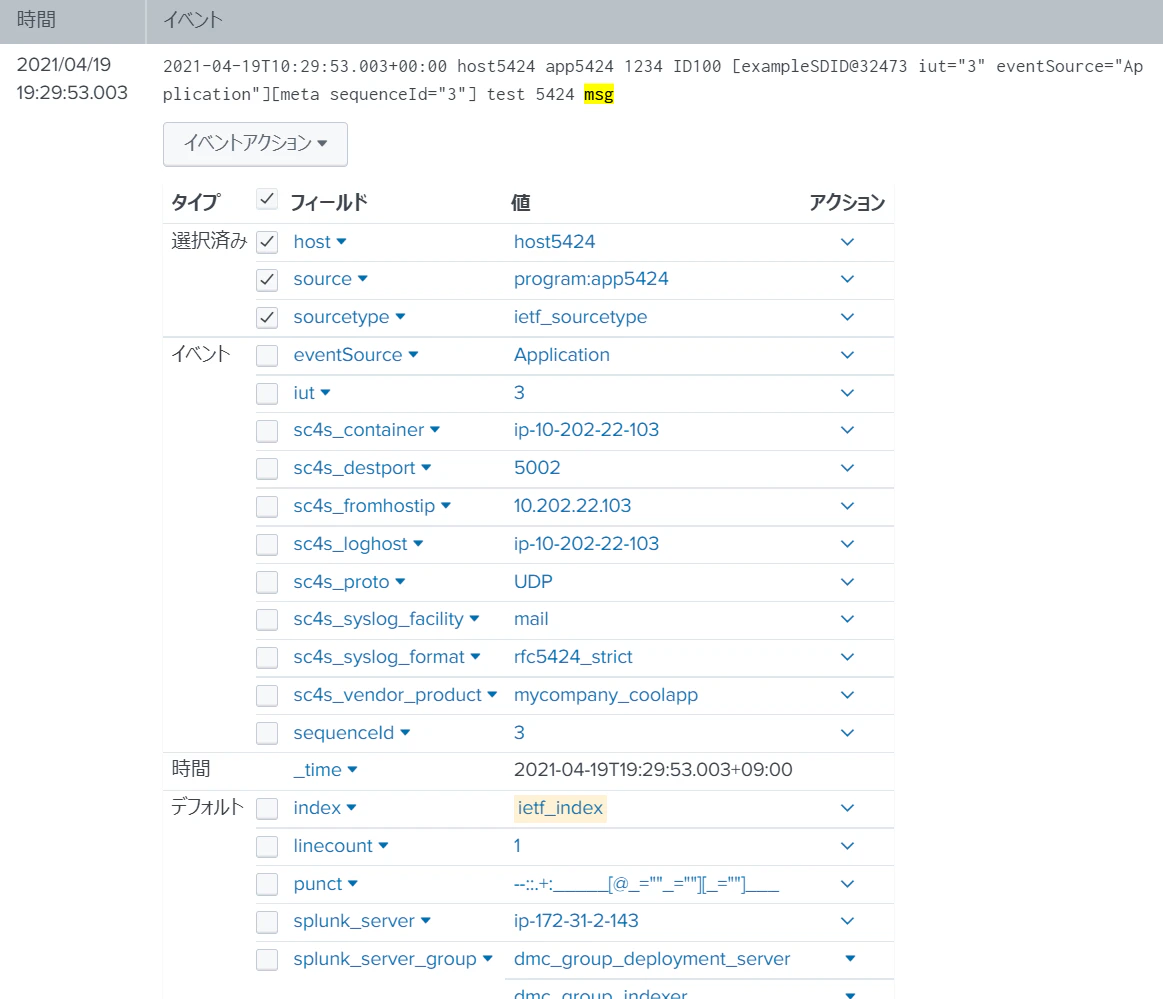

メタデータ（timestamp、sourcetype、index）を正しくセットして、テキストもパースしてくれてます。
ダミーイベントが悪いのか最後のメッセージは抽出してくれなかったので、ここが必要な場合はフィールド抽出ルールを作る必要があるかも？
その場合でもメッセージの前に[meta sequenceId="n"]を付け加えてくれているので抽出は簡単ですね。
※正規表現例：\[meta sequenceId=\"[0-9]+\"\] (?<msg>.+)$
おわりに
Splunk Connect for SyslogでSyslogも友達！
リファレンス
公式ページ
https://splunk.github.io/splunk-connect-for-syslog/main/
Splunk Blog（公式ページに書かれていない、SyslogやSC4Sの周辺情報も豊富）
https://www.splunk.com/en_us/blog/tips-and-tricks/splunk-connect-for-syslog-turnkey-and-scalable-syslog-gdi.html
