GCP に Cloud Router を構築して自宅ラボと HA VPN で接続して BGP での経路交換

Last updated at Posted at 2020-09-27

はじめに

GCP に CloudRouter を構築して、自宅ラボのルータと VPN 越しに BGP での経路交換を実施する
CloudVPN のゲートウェイのタイプは Classic ではなく HA VPN で構築する (ClassicVPN / CloudRouter 未使用での構築例はこちら)
自宅ラボルータには Edgerouter-X (ER-X) を使用する

記載順序は、内容・仕様把握として CloudRouter と CloudVPN についての内容をまとめて、次に実際の構築手順を記載する

CloudRouter について

CloudRouter の内容・仕様を把握するために概要をまとめたものを記載する

概要

下記、2020年9月時点での GCP ドキュメントから抜粋し、振り返りやすいように項目ごとに表にした
利用し設計する上で、ベースとして最初に理解しておかないといけないことになる (ある程度の BGP の知識が必要)
ドキュメントは日本語が一部誤訳がありそうで、正確には英語を参照しないといけないパターンがありそう
更新は都度されるので、正確な情報は最新のドキュメントを参照すべき

項目 内容
概要 完全に分散され管理された Google Cloud サービス
ネットワーク トラフィックに合わせてスケーリングし、物理ではなくボトルネックを引き起こさない
必要になる状況 必須：Cloud NAT, Cloud Interconnect, HA VPN 使用・作成時
推奨：クラシック VPN のオプション
オンプレミス向けの動作 Google Cloud ネットワークとオンプレミス ネットワークの間のルートを動的に交換
ルーティングプロトコル Border Gateway Protocol（BGP）
BGP ピアリング オンプレミスの VPN ゲートウェイまたはルーターとピアリング
ASN Cloud Router を作成するときに、Google 側の ASN を設定可能
設置場所 特定の VPC のリージョン内. 接続点が複数リージョンの場合は、リージョンごとに作成する必要がある
ピアリング接続アドレス IP アドレス範囲 169.254.0.0/16 に属するリンクローカル IP アドレス. このアドレスは伝搬されない
動的ルーティング モード CloudRouter によって VPC 内に経路を伝搬する範囲選択 (デフォルト：リージョン)
グローバル：全リージョンに伝搬し、全リージョンの GCP ルートを対向に BGP で伝搬
リージョン：リージョン内にのみ伝搬し、リージョン内の GCP ルートのみ対向に BGP で伝搬

補足
冗長が必要な場合は、デフォルトで冗長されているわけではないそうで、2つ以上の設置が必要となる
ドキュメントのどこに記載あるか見当たらず、見つけたら載せておきたい

ルートアドバタイズ

項目 内容
ルートアドバタイズの種類 デフォルト と カスタム がある
デフォルト時の新しいサブネット広報 自動的にアドバタイズ
デフォルト時の動的ルーティングモード別アドバタイズ グローバル：VPC ネットワークのすべてのサブネットをアドバタイズ
リージョン：リージョンのサブネットをアドバタイズ
ルートアドバタイズ種類別 BGP セッション動作 デフォルト : ルート アドバタイズをすべての BGP セッションに伝播
カスタム : BGP セッションはカスタム アドバタイズを継承
カスタム が必要な場合 サブネットの IP 範囲外にある IP アドレスをアドバタイズする場合
VPC ネットワークに接続された別の VPC ネットワークからの IP をルート アドバタイズする場合
サブネットの一部を選択してアドバタイズしたい場合
カスタム アドバタイズするルートを明示的に指定
デフォルト：アドバタイズの対象としてすべてのサブネットを選択
カスタム：特定のサブネットやサブネット内の特定の CIDR ブロックに限定 (新規は手動で設定が必要)
上限値 CIDR: 200
BGP セッション: 200

ルートメトリクス

項目 内容
BGP パラメータ・優先度 AS パス長 > MED 値 (ただし、下記の通り、ASパス長は単一 Cloud Router 内のみ)
AS パス長 : 評価されるパターン 1 つの Cloud Router : AS パス長が最も短いものが Best Path
2 つ以上の Cloud Router : AS パス長は考慮されない ( Cloud Router 内でしか評価されない)
ピアルータからの MED 値を使用した基本優先度 (base advertied priority) MED 値が 0 から 231 -1 (2147483647) まで : Cloud Router は基本優先度を MED 値に設定
MED 値が 231 (2147483648) 以上 : Cloud Router は基本優先度を 231 -1 (2147483647) に設定
BGP 制限 現在、ある BGP セッションから学習したオンプレミス ルートを、別の BGP セッションへのアドバタイズすることは、サポートしていない (ハブにはならない)
リージョンコスト(regional cost) リージョン間、リージョン跨ぎのオンプレミスへ伝搬されるときに付加される
値の範囲 : 201～9999
2 つのリージョン間の距離やレイテンシなどの要因で異なり、Google によって決められている
基本優先度デフォルト値 100
リージョン内のすべてのルートの優先度が等しい場合デフォルト値が採用される
ルート指標(ルートメトリクス, Route metrics) Cloud Router によって、基本優先度 (base advertied priority) とリージョンコスト(regional cost) の 2 つの値が加算され、ルート指標が生成される
この値は、MED 値と等価
推奨値 リージョン内のルートをリージョン外より優先： 201 以下の値 ※1
VPC ネットワーク内のルートの優先度をグローバルより下げたい場合： 10,200 以上の値を使用 ※2

※1 別のリージョンからのルートは regional cost が 201 からなので、 201 より小さい値は設定されないため
※2 regional cost が最大 9999 であり、リージョン内の推奨値が 201 以下のため、合計値で 10,200 = 9999 + 201

BGP タイマー

下記がドキュメントに記載がある、タイマー値・推奨値

タイマー オンプレミス側推奨値
keep-alive 20 秒
hold 60 秒 ※
graceful-restart 1秒
Stalepath 300 秒
※ネゴシエーションによって低い方に合わせるが、Cloud Router 側は 60 秒で、アップグレード時間に伴い推奨

アップグレード

下記ドキュメントから抜粋

項目 内容
実行タイミング 定期的
処理時間 60 秒以内
アップグレード中 Cloud Router 利用不可

CloudVPN について

CloudVPN の内容・仕様を把握するために概要をまとめたものを記載する

概要

HA VPN と Classic VPN の 2種類がサポートされている
ドキュメントに比較表があったので、抜粋して下記記載している

機能 HA VPN Classic VPN
SLA 2 つのインターフェースと 2 つの外部 IP で構成した場合、99.99% の SLA を提供 99.9% の SLA を提供
外部 IP と転送ルールの作成 プールから作成された外部 IP。転送ルールは必要ありません。 外部 IP と転送ルールを作成する必要があります
サポートされているルーティング オプション 動的ルーティング（BGP）のみ 静的ルーティング（ポリシーベース、ルートベース）または BGP を使用した動的ルーティング
1 つの Cloud VPN ゲートウェイから同じピア ゲートウェイへの 2 つのトンネル サポート対象 サポート対象外
API リソース VPN ゲートウェイ リソースとして知られています。 ターゲット VPN ゲートウェイ リソースとして知られています。

VPN 仕様

VPN 仕様についてドキュメントから抜粋等で下記表にまとめる

項目 内容
サポート形式 サイト間の IPsec VPN 接続のみがサポート
VPN 種別 IPsec のみをサポート
プロトコル ESP、UDP 500、UDP 4500 のトラフィックのみアサインされる Public IP 向けに許可される
限定公開の Google アクセス 利用可能
ピア側アドレス・プロトコル ESP（IPsec）プロトコルと IKE（UDP 500 および UDP 4500）トラフィックを通過させる必要がある
NAT-T は 1:1 NAT のみがサポートされる
パケット断片化 事前分割をサポートするようピア VPN ゲートウェイを構成する必要がある
パケットは、カプセル化する前に断片化する必要がある
リプレイ検出 4,096 パケットのウィンドウでリプレイ検出を使用. これをオフにすることはできない

メンテナンス

下記ドキュメントから抜粋

項目 内容
実行タイミング 予告なしにいつでも発生する可能性のある通常の運用上の作業
処理時間 Cloud VPN SLA に影響を与えないように十分短く設計
メンテナンス中 Cloud VPN トンネルはオフラインにある
メンテナンスが完了すると、Cloud VPN トンネルが自動的に再確立

構築

パラメータと構成概要図を最初に示し、構築ステップごとに gcloud コマンドと自宅ラボルータの config 例を記載する

構築環境について

実施環境(自宅ラボ)は Router 1台、 Public IP が 1つしかないので下記のような構成とした。

概要図・パラメータ

構築する上で、構築する各リソースなどを構成概要図およびパラメータにまとめたものを記載する。
パラメータについては今回記載する例となる。
※ 自宅ラボ側の VPN ルータは Edgerouter-X (ER-X /ホスト名 ERX01) を使用している


項目 本例での設定パラメータ名称
CloudRouter Name cloudrouter01
Region us-west1
所属 VPC 名 vpc01
GCP 側 ASN 65101
自宅ラボ側 ASN 65001
HA VPN Gateway 名 home-vpn-gateway
外部 VPN ゲートウェイ名
(GCP 対向 PublicIP 指定時に使用)		 home-erx01-eth0
VPN Tunnel 1 名 home-vpn-tunnel01
VPN Tunnel 2 名 home-vpn-tunnel02
CloudRouter VPN BGP Interface 1 名 home-vpn-if01
CloudRouter VPN BGP Interface 2 名 home-vpn-if02
CloudRouter VPN BGP Interface 1 IP 169.254.0.1
CloudRouter VPN BGP Interface 2 IP 169.254.1.1
自宅ラボ側 VTI (Virtual Tunnel Interface) 1 IP 169.254.0.2
自宅ラボ側 VTI (Virtual Tunnel Interface) 2 IP 169.254.1.2
CloudRouter BGP Peer 1 名 home-bgp-peer01
CloudRouter BGP Peer 2 名 home-bgp-peer02
自宅ラボ側 PublicIP x.x.x.x
VPN Gateway 側 PublicIP 1 y.y.y.y
VPN Gateway 側 PublicIP 2 z.z.z.z

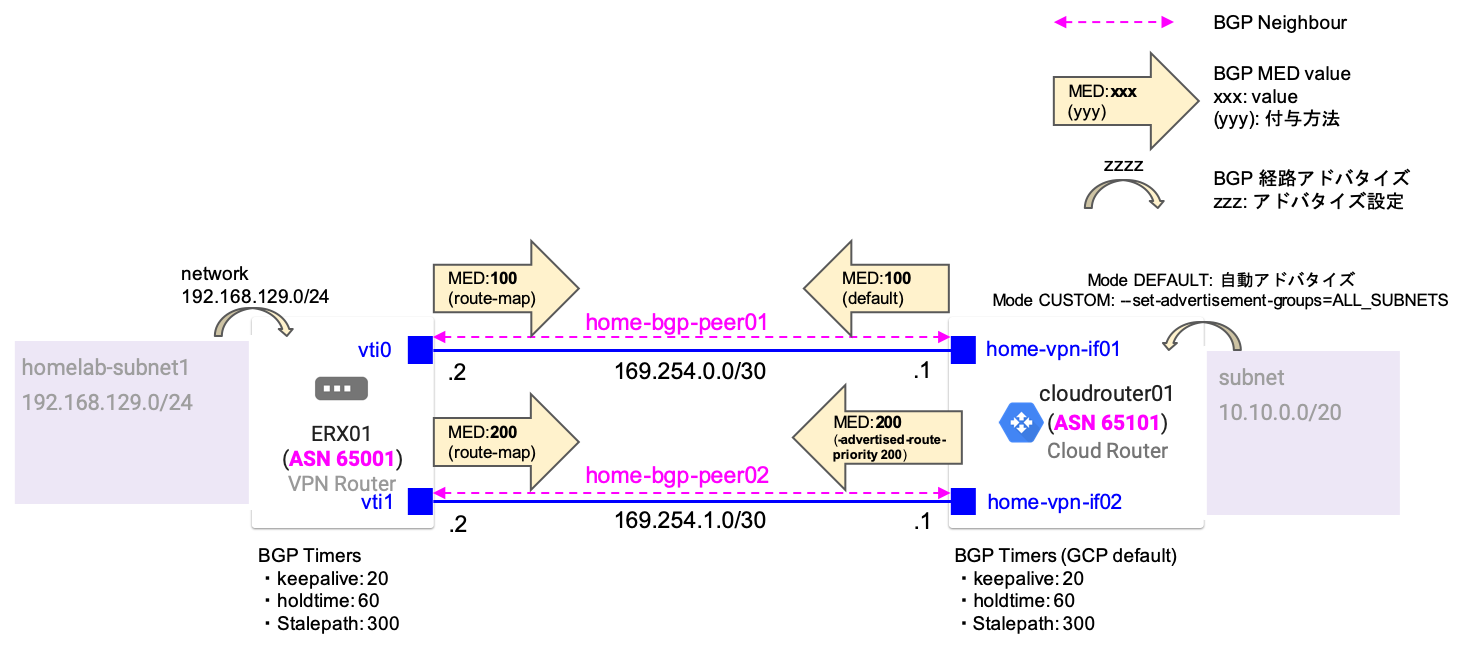

BGP 周りの論議概要図は下記の通り
MED値を 1系 100, 2系 200 にして片寄の設計にしている


作業ステップ

下記ステップで記載する

  1. [GCP] Cloud Router の構築
  2. [GCP] HA VPN Gateway の作成
  3. [GCP] 外部 VPN ゲートウェイ の登録
  4. [GCP] VPN Tunnel の作成
  5. [GCP] Cloud Router インターフェースと BGP ピアの作成
  6. [自宅ラボ] Home Lab 側の VPN/BGP/FW設定
  7. [GCP/自宅ラボ] ルーティング確認
  8. [GCP] Cloud Router のアドバタイズモードの変更(&オンプレミスホスト用の限定公開セグメントの広報)
  9. [GCP/自宅ラボ] ルーティング確認(限定公開セグメント)

1~5.は GCP 側で CloudRouter/CloudVPN の設定・構築を実施する. (参考：GCP のマニュアル)
6.は自宅ラボ側のルータの設定を実施する
7.で状態の確認を実施する
8~9.は追加作業として、CloudRouter のアドバタイズモードの変更と限定公開セグメントの広報について試しに実施し、CUSTUMモードでの経路広報を確認している

1. [GCP] Cloud Router の構築

VPC 内にルータとして Cloud Router を構築する
※ここではルートアドバタイズモードは特に指定してないためデフォルトになる。後述ステップでカスタムにすることも試す。

実行コマンド例は下記通り

gcloud compute routers create cloudrouter01 --network vpc01 --asn 65101 --region us-west1

実行後の出力例が下記となる
スクリーンショット 2020-09-20 13.57.24.png

2. [GCP] HA VPN Gateway の作成

自宅ラボと VPN を張る HA VPN Gateway (CloudVPN) を作成する

実行コマンド例は下記の通り

gcloud compute vpn-gateways create home-vpn-gateway \
    --network vpc01 \
    --region us-west1

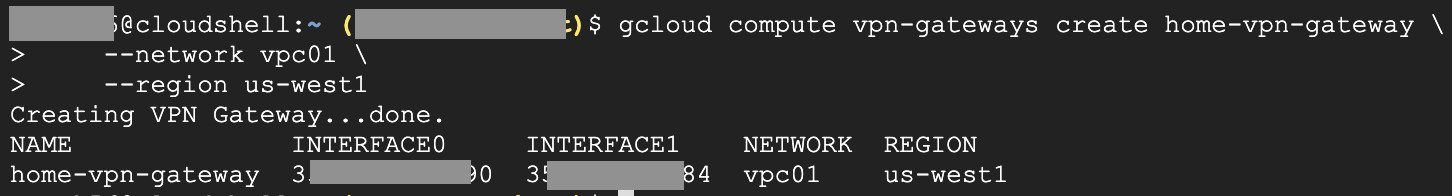

実行後の出力例が下記となる
INTERFACE0 と INTERFACE1 の IP が自宅ラボと VPN を張る PublicIP となるのでメモしておく (以降の記載は y.y.y.y, z.z.z.z のアドレス箇所)
スクリーンショット 2020-09-20 14.32.47.png
※gcloud compute vpn-gateways list でもアサイン IP は確認可能

3. [GCP] 外部 VPN ゲートウェイ の登録

自宅ラボ側の VPN IP (外部 VPN ゲートウェイ) を登録する

実行コマンド例は下記の通り

[x.x.x.x]は対向PublicIP
gcloud compute external-vpn-gateways create home-erx01-eth0 \
    --interfaces 0=x.x.x.x

※参考に削除コマンドも載せておく

切り戻しConfig
gcloud compute external-vpn-gateways delete home-erx01-eth0

4. [GCP] VPN Tunnel の作成

まず、事前共有keyを GCP のドキュメントの強力な事前共有キーの生成を参考に作成する

事前共有keyのランダム生成
openssl rand -base64 24

VPN Tunnel を作成する
実行コマンド例は下記の通り
上記で作成した事前共有 key を --shared-secre の値として使用する

VPN Tunnel 1つ目の、実行コマンド例は下記の通り

gcloud compute vpn-tunnels create home-vpn-tunnel01 \
    --peer-external-gateway home-erx01-eth0 \
    --peer-external-gateway-interface 0  \
    --region us-west1 \
    --ike-version 2 \
    --shared-secret [4. [GCP] VPN Tunnel の作成. openssl で作成した事前共有key] \
    --router cloudrouter01 \
    --vpn-gateway home-vpn-gateway \
    --interface 0

VPN Tunnel 2つ目の、実行コマンド例は下記の通り

gcloud compute vpn-tunnels create home-vpn-tunnel02 \
    --peer-external-gateway home-erx01-eth0 \
    --peer-external-gateway-interface 0  \
    --region us-west1 \
    --ike-version 2 \
    --shared-secret [4. [GCP] VPN Tunnel の作成. openssl で作成した事前共有key] \
    --router cloudrouter01 \
    --vpn-gateway home-vpn-gateway \
    --interface 1

※参考に削除コマンドも載せておく

切り戻しconfig
gcloud compute vpn-tunnels delete home-vpn-tunnel02 --region=us-west1
gcloud compute vpn-tunnels delete home-vpn-tunnel01 --region=us-west1

5. [GCP] Cloud Router インターフェースと BGP ピアの作成

Cloud Router に VPN 向けの Interface の追加と、BGP 設定を実施する

tunnel 1つ目の、実行コマンド例は下記の通り

gcloud compute routers add-interface cloudrouter01 \
    --interface-name home-vpn-if01 \
    --mask-length 30 \
    --vpn-tunnel home-vpn-tunnel01 \
    --ip-address 169.254.0.1 \
    --region us-west1
gcloud compute routers add-bgp-peer cloudrouter01 \
    --peer-name home-bgp-peer01 \
    --peer-asn 65001 \
    --interface home-vpn-if01 \
    --peer-ip-address 169.254.0.2 \
    --region us-west1

tunnel 2つ目の、実行コマンド例は下記の通り

gcloud compute routers add-interface cloudrouter01 \
    --interface-name home-vpn-if02 \
    --mask-length 30 \
    --vpn-tunnel home-vpn-tunnel02 \
    --ip-address 169.254.1.1 \
    --region us-west1
gcloud compute routers add-bgp-peer cloudrouter01 \
    --peer-name home-bgp-peer02 \
    --peer-asn 65001 \
    --interface home-vpn-if02 \
    --peer-ip-address 169.254.1.2 \
    --region us-west1

このままだと、両方同じ MED (デフォルト100) となるため、
片寄設計にする場合は、下記を実施し、MEDを変更しておく。(ここでは 200 に変更)

gcloud compute routers update-bgp-peer cloudrouter01 \
    --region us-west1 \
    --peer-name home-bgp-peer02 \
    --advertised-route-priority 200

以上で、GCP 側の VPN/BGP 設定が完了

※参考に削除コマンドも載せておく

切り戻しconfig
gcloud compute routers remove-bgp-peer cloudrouter01 --region=us-west1 --peer-name home-bgp-peer01
gcloud compute routers remove-bgp-peer cloudrouter01 --region=us-west1 --peer-name home-bgp-peer02
gcloud compute routers remove-interface cloudrouter01 \
    --region=us-west1 \
    --interface-name home-vpn-if01
gcloud compute routers remove-interface cloudrouter01 \
    --region=us-west1 \
    --interface-name home-vpn-if02

6. [自宅ラボ] Home Lab 側の VPN/BGP/FW設定

GCP向けの VPN, BGP の設定を実施する
合わせて ZoneBaseFirewall も実施しているため、合わせて実施する (zonebasefirewall の詳細は省略する)

コンフィグ設定モードに移行する

$ confire
#

VPN(ipsec)、VTI 設定を実施する

  • ipsec 設定概要
    • auto-firewall-nat-exclude enable
      • VPN越しはNATから除外するようにする
    • vti
      • VPN での仮想Interface を定義する
    • mss-clamp
      • MSS Clamp 設定が可能
      • 値(ここでは 1292) は、環境による
    • pre-shared-secret
        1. [GCP] VPN Tunnel の作成. openssl で作成した事前共有key を指定する
    • その他
EdgeRouer_VPN設定例[x.x.x.xは自宅ラボのPublicIP.y.y.y.y,z.z.z.zはGCP側のPublicIP].config
set vpn ipsec auto-firewall-nat-exclude enable
set vpn ipsec esp-group gcp-esp compression disable
set vpn ipsec esp-group gcp-esp lifetime 10800
set vpn ipsec esp-group gcp-esp mode tunnel
set vpn ipsec esp-group gcp-esp pfs enable
set vpn ipsec esp-group gcp-esp proposal 1 encryption aes256
set vpn ipsec esp-group gcp-esp proposal 1 hash sha1
set vpn ipsec ike-group gcp-ike dead-peer-detection action restart
set vpn ipsec ike-group gcp-ike dead-peer-detection interval 30
set vpn ipsec ike-group gcp-ike dead-peer-detection timeout 120
set vpn ipsec ike-group gcp-ike ikev2-reauth no
set vpn ipsec ike-group gcp-ike key-exchange ikev2
set vpn ipsec ike-group gcp-ike lifetime 36000
set vpn ipsec ike-group gcp-ike proposal 1 dh-group 14
set vpn ipsec ike-group gcp-ike proposal 1 encryption aes256
set vpn ipsec ike-group gcp-ike proposal 1 hash sha1
set interfaces vti vti0 address 169.254.0.2/30
set interfaces vti vti0 mtu '1332'
set firewall options mss-clamp interface-type vti
set firewall options mss-clamp mss 1292
set vpn ipsec site-to-site peer y.y.y.y authentication id x.x.x.x
set vpn ipsec site-to-site peer y.y.y.y authentication mode pre-shared-secret
set vpn ipsec site-to-site peer y.y.y.y authentication pre-shared-secret [4. [GCP] VPN Tunnel の作成. openssl で作成した事前共有key]
set vpn ipsec site-to-site peer y.y.y.y connection-type initiate
set vpn ipsec site-to-site peer y.y.y.y local-address x.x.x.x (NAT配下の場合はprivateアドレス)
set vpn ipsec site-to-site peer y.y.y.y ike-group gcp-ike
set vpn ipsec site-to-site peer y.y.y.y ikev2-reauth inherit
set vpn ipsec site-to-site peer y.y.y.y vti bind 'vti0'
set vpn ipsec site-to-site peer y.y.y.y vti esp-group 'gcp-esp'
set interfaces vti vti1 address 169.254.1.2/30
set interfaces vti vti1 mtu '1332'
set vpn ipsec site-to-site peer z.z.z.z authentication id x.x.x.x
set vpn ipsec site-to-site peer z.z.z.z authentication mode pre-shared-secret
set vpn ipsec site-to-site peer z.z.z.z authentication pre-shared-secret [4. [GCP] VPN Tunnel の作成. openssl で作成した事前共有key]
set vpn ipsec site-to-site peer z.z.z.z connection-type initiate
set vpn ipsec site-to-site peer z.z.z.z local-address x.x.x.x (NAT配下の場合はprivateアドレス)
set vpn ipsec site-to-site peer z.z.z.z ike-group gcp-ike
set vpn ipsec site-to-site peer z.z.z.z ikev2-reauth inherit
set vpn ipsec site-to-site peer z.z.z.z vti bind 'vti1'
set vpn ipsec site-to-site peer z.z.z.z vti esp-group 'gcp-esp'

次に、BGP の設定を実施する
GCP へ広報したい自宅ラボのアドレスは本例では 192.168.129.0/24 で記載している
広報経路と MED 値の制御のため、prefix-list + route-map を使用している
BGP Timer の値は、前述の GCP 側のパラメータに合わせている

EdgeRouer_BGP設定例.config
set policy prefix-list gcp-export rule 100 action permit
set policy prefix-list gcp-export rule 100 prefix 192.168.129.0/24
set policy prefix-list gcp-export rule 100 le 32
set policy route-map TO-GCP-OUT-1 rule 1 action permit
set policy route-map TO-GCP-OUT-1 rule 1 match ip address prefix-list gcp-export
set policy route-map TO-GCP-OUT-1 rule 1 set metric 100
set policy route-map TO-GCP-OUT-2 rule 1 action permit
set policy route-map TO-GCP-OUT-2 rule 1 match ip address prefix-list gcp-export
set policy route-map TO-GCP-OUT-2 rule 1 set metric 200
set protocols bgp 65001 network 192.168.129.0/24
set protocols bgp 65001 parameters graceful-restart stalepath-time 300
set protocols bgp 65001 parameters router-id 192.168.129.254
set protocols bgp 65001 neighbor 169.254.0.1 capability graceful-restart
set protocols bgp 65001 neighbor 169.254.0.1 remote-as 65101
set protocols bgp 65001 neighbor 169.254.0.1 route-map export TO-GCP-OUT-1
set protocols bgp 65001 neighbor 169.254.0.1 timers holdtime 60
set protocols bgp 65001 neighbor 169.254.0.1 timers keepalive 20
set protocols bgp 65001 neighbor 169.254.1.1 capability graceful-restart
set protocols bgp 65001 neighbor 169.254.1.1 remote-as 65101
set protocols bgp 65001 neighbor 169.254.1.1 route-map export TO-GCP-OUT-2
set protocols bgp 65001 neighbor 169.254.1.1 timers holdtime 60
set protocols bgp 65001 neighbor 169.254.1.1 timers keepalive 20

次に、Firewall の追加設定を実施する
Zone-policy で自宅ラボルータが設定しているので Zone, Policy の追加をする (Firewall 設定方法の詳細は記載しない)
GCP zone は VPN の vti0, vti1 インターフェース向けとしている
既存セグメントは Trust zone 側にすでに設定されている
GCP -> Trust へはセグメント限定で SSH 許可. Trust -> GCP は全て許可のポリシーとしている

EdgeRouer_ZoneFirewall追加設定例(既存セグメントがTrustでの例).config
set zone-policy zone GCP default-action drop
set zone-policy zone GCP from Trust firewall name Trust-GCP
set zone-policy zone GCP interface vti0
set zone-policy zone GCP interface vti1
set zone-policy zone Trust from GCP firewall name GCP-Trust
set firewall name GCP-Trust default-action drop
set firewall name GCP-Trust rule 1 action accept
set firewall name GCP-Trust rule 1 state established enable
set firewall name GCP-Trust rule 1 state related enable
set firewall name GCP-Trust rule 100 action accept
set firewall name GCP-Trust rule 100 destination address 192.168.129.0/24
set firewall name GCP-Trust rule 100 destination port 22
set firewall name GCP-Trust rule 100 log enable
set firewall name GCP-Trust rule 100 protocol tcp
set firewall name GCP-Trust rule 100 source address 10.10.0.0/20
set firewall name GCP-Trust rule 100 state new enable
set firewall name GCP-Trust rule 9999 action drop
set firewall name GCP-Trust rule 9999 log enable
set firewall name Trust-GCP default-action drop
set firewall name Trust-GCP rule 1 action accept
set firewall name Trust-GCP rule 1 log enable
set firewall name Trust-GCP rule 1 state established enable
set firewall name Trust-GCP rule 1 state new enable
set firewall name Trust-GCP rule 1 state related enable
set firewall name Trust-GCP rule 9999 action drop
set firewall name Trust-GCP rule 9999 log enable

設定の commit (反映)および、save (保存) を実施する

# commit; save
# exit
$

以上で、自宅ラボ側の VPN/BGP/FW 設定が完了

7. [GCP/自宅ラボ] ルーティング確認

1~6. にて VPN 越しに BGP ピアが張れたので、状態確認を実施する

GCP 側での BGP の確認

下記コマンドの出力結果から BGP 状態とルーティングが確認できる

  • bestRoutes, bestRoutesForRouter
    • 受信経路でのベストパスが確認できる
    • priority: 100,200 で MED の値が反映されていることが確認できる
  • bgpPeerStatus
    • advertisedRoutes
      • GCP から広報しているルートが出力される
      • vpc01 では subnet で 10.10.0.0/20 を設定しているので、今回 default のため自動で広報されている
      • priority: 100(default),200 の値が反映されていることが確認できる
    • state: Established となっていれば BGP ピアが確立されていることが確認できる
$ gcloud compute routers get-status cloudrouter01 --region=us-west1
kind: compute#routerStatusResponse
result:
  bestRoutes:
  - creationTimestamp: '2020-09-27T01:37:10.787-07:00'
    destRange: 192.168.129.0/24
    kind: compute#route
    nextHopIp: 169.254.0.2
    priority: 100
  - creationTimestamp: '2020-09-27T00:35:24.002-07:00'
    destRange: 192.168.129.0/24
    kind: compute#route
    nextHopIp: 169.254.1.2
    priority: 200
  bestRoutesForRouter:
  - creationTimestamp: '2020-09-27T01:37:10.786-07:00'
    destRange: 192.168.129.0/24
    kind: compute#route
    nextHopIp: 169.254.0.2
    priority: 100
  - creationTimestamp: '2020-09-27T00:35:24.002-07:00'
    destRange: 192.168.129.0/24
    kind: compute#route
    nextHopIp: 169.254.1.2
    priority: 200
  bgpPeerStatus:
  - advertisedRoutes:
    - destRange: 10.10.0.0/20
      kind: compute#route
      nextHopIp: 169.254.0.1
      priority: 100
    ipAddress: 169.254.0.1
    linkedVpnTunnel: https://www.googleapis.com/compute/v1/projects/[project name]/regions/us-west1/vpnTunnels/home-vpn-tunnel01
    name: home-bgp-peer01
    numLearnedRoutes: 1
    peerIpAddress: 169.254.0.2
    state: Established
    status: UP
    uptime: 1 minutes, 1 seconds
    uptimeSeconds: '61'
  - advertisedRoutes:
    - destRange: 10.10.0.0/20
      kind: compute#route
      nextHopIp: 169.254.1.1
      priority: 200
    ipAddress: 169.254.1.1
    linkedVpnTunnel: https://www.googleapis.com/compute/v1/projects/[project name]/regions/us-west1/vpnTunnels/home-vpn-tunnel02
    name: home-bgp-peer02
    numLearnedRoutes: 1
    peerIpAddress: 169.254.1.2
    state: Established
    status: UP
    uptime: 1 hours, 3 minutes, 15 seconds
    uptimeSeconds: '3795'
  network: https://www.googleapis.com/compute/v1/projects/[project name]/global/networks/vpc01

自宅ラボ(ERX) 側での BGP の確認

show ip bgp summary : BGP の状態が確認可能
show ip bgp neighbors 169.254.0.1: 1つめの BGP state を確認可能。Establishedなら確立
show ip bgp neighbors 169.254.1.1: 2つめの BGP state を確認可能。Establishedなら確立
show ip route bgp: BGP で採用したルーティングテーブルが見れる(本例では GCP の vpc01 にあるサブネットの 10.10.0.0/20 が見れてればOK)
show ip bgp: BGP Table を確認し、MED 100, 200 で受けてることが確認できる (100が優先経路/ベストパス)

bgp確認例
$ show ip bgp summary
~中略~
Neighbor                 V   AS   MsgRcv    MsgSen TblVer   InQ   OutQ    Up/Down   State/PfxRcd
169.254.0.1              4 65101 4452       4450      14      0      0  00:03:38               1
169.254.1.1              4 65101  735        733      14      0      0  01:05:53               1

$ show ip bgp neighbors 169.254.0.1 | match state
  BGP state = Established, up for 00:04:03
     Forwarding states are being preserved

$ show ip bgp neighbors 169.254.1.1 | match state
  BGP state = Established, up for 01:06:23
     Forwarding states are being preserved

$ show ip route bgp
IP Route Table for VRF "default"
B    *> 10.10.0.0/20 [20/100] via 169.254.0.1, vti0, 00:00:14

Gateway of last resort is not set
$ show ip bgp
BGP table version is 14, local router ID is 192.168.129.254
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal, l - labeled
              S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete

    Network          Next Hop            Metric    LocPrf       Weight Path
*>  10.10.0.0/20     169.254.0.1          100                   0       65101 ?
*                    169.254.1.1          200                   0       65101 ?
*>  192.168.129.0    0.0.0.0                       100          32768    i

Total number of prefixes 2

8. [GCP] Cloud Router のアドバタイズモードの変更(&オンプレミスホスト用の限定公開セグメントの広報)

Cloud Router のルートアドバタイズのモードをカスタムに変更してみる
また変更時に、オンプレミスホスト用の限定公開セグメント (private.googleapis.com) のアドレスを広報する(参照ドキュメント)

下記、CUTOM モードへの変更と private.googleapis.com セグメントの広報コマンド例

gcloud compute routers update cloudrouter01 \
    --region=us-west1 \
    --advertisement-mode=CUSTOM \
    --set-advertisement-groups=ALL_SUBNETS \
    --set-advertisement-ranges=199.36.153.8/30
切り戻しコマンド
gcloud compute routers update cloudrouter01 \
    --region=us-west1 \
    --advertisement-mode=DEFAULT

9. [GCP/自宅ラボ] ルーティング確認(CUSTOM)

カスタムモードで追加広報した199.36.153.8/30が経路広報・受信できていることを確認する

GCP 側での広報ルーティング確認

下記状態が確認でき、経路広報できていることを確認できる
bgpPeerStatus: advertisedRoutes: destRange: 199.36.153.8/30

下記、確認コマンド例と出力例

$ gcloud compute routers get-status cloudrouter01 --region=us-west1
~中略~
  bgpPeerStatus:
  - advertisedRoutes:
    - destRange: 199.36.153.8/30
      kind: compute#route
      nextHopIp: 169.254.0.1
      priority: 100
~中略~
  - advertisedRoutes:
    - destRange: 199.36.153.8/30
      kind: compute#route
      nextHopIp: 169.254.1.1
      priority: 200
~中略~

オンプレ側での受信経路確認

受信経路をshow ip route bgp で確認できる

$ show ip route bgp
IP Route Table for VRF "default"
B    *> 10.10.0.0/20 [20/100] via 169.254.0.1, vti0, 00:00:05
B    *> 199.36.153.8/30 [20/100] via 169.254.0.1, vti0, 00:00:05

おわりに

CloudRouter を構築して BGP で自宅ラボと経路交換ができるようになった
今後この経路を使用して、自宅ラボからの GCP 利用などを試していきたい
VPN 利用料は Classic 時とほぼ同じで 1 tunnel 1日当たり127円だった (為替影響で微増減あり)

[追加] 2系のみ削除・追加コマンド

Tunnel が 2つになったため、料金が 2倍になってしまった
やはり金額的に痛いので、2系は普段冗長不要であれば削除として、2系の削除・復旧コマンドを用意する(記載済みの中から 2系箇所のコマンド抜粋したのみ)

2系削除コマンド
gcloud compute routers remove-bgp-peer cloudrouter01 --region=us-west1 --peer-name home-bgp-peer02
gcloud compute routers remove-interface cloudrouter01 --region=us-west1 --interface-name home-vpn-if02
gcloud compute vpn-tunnels delete home-vpn-tunnel02 --region=us-west1
2系復旧コマンド
gcloud compute vpn-tunnels create home-vpn-tunnel02 \
    --peer-external-gateway home-erx01-eth0 \
    --peer-external-gateway-interface 0  \
    --region us-west1 \
    --ike-version 2 \
    --shared-secret [4. [GCP] VPN Tunnel の作成. openssl で作成した事前共有key] \
    --router cloudrouter01 \
    --vpn-gateway home-vpn-gateway \
    --interface 1
gcloud compute routers add-interface cloudrouter01 \
    --interface-name home-vpn-if02 \
    --mask-length 30 \
    --vpn-tunnel home-vpn-tunnel02 \
    --ip-address 169.254.1.1 \
    --region us-west1
gcloud compute routers add-bgp-peer cloudrouter01 \
    --peer-name home-bgp-peer02 \
    --peer-asn 65001 \
    --interface home-vpn-if02 \
    --peer-ip-address 169.254.1.2 \
    --region us-west1

参考

Cloud Router の概要
https://cloud.google.com/router/docs/concepts/overview?hl=ja
Cloud VPN の概要
https://cloud.google.com/network-connectivity/docs/vpn/concepts/overview
HA VPN ゲートウェイからピア VPN ゲートウェイの作成
https://cloud.google.com/network-connectivity/docs/vpn/how-to/creating-ha-vpn?hl=ja#manual
強力な事前共有キーの生成
https://cloud.google.com/network-connectivity/docs/vpn/how-to/generating-pre-shared-key?hl=ja
アドバタイズされたルートの基本優先度の更新
https://cloud.google.com/network-connectivity/docs/router/how-to/updating-priority?hl=ja
Google Cloud VPN Interop Guide Using Cloud VPN With VyOS
https://cloud.google.com/files/CloudVPNGuide-UsingCloudVPNwithVyOS.pdf?hl=ja
EdgeRouter - Route-Based Site-to-Site VPN to AWS VPC (BGP over IKEv1/IPsec)
https://help.ui.com/hc/en-us/articles/115016128008-EdgeRouter-Route-Based-Site-to-Site-VPN-to-AWS-VPC-BGP-over-IKEv1-IPsec-

9
6
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
9
6

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
