Private Service Connect を試す

Last updated at Posted at 2021-05-16

はじめに

2021.04 に Google Cloud で Private Service Connect が GA された
これまではオンプレミスから Google Cloud の API へはオンプレミス ホスト用の限定公開の Google アクセスを使用して Private にアクセスできたが、
今後この方法が主流になりそうなので試していく

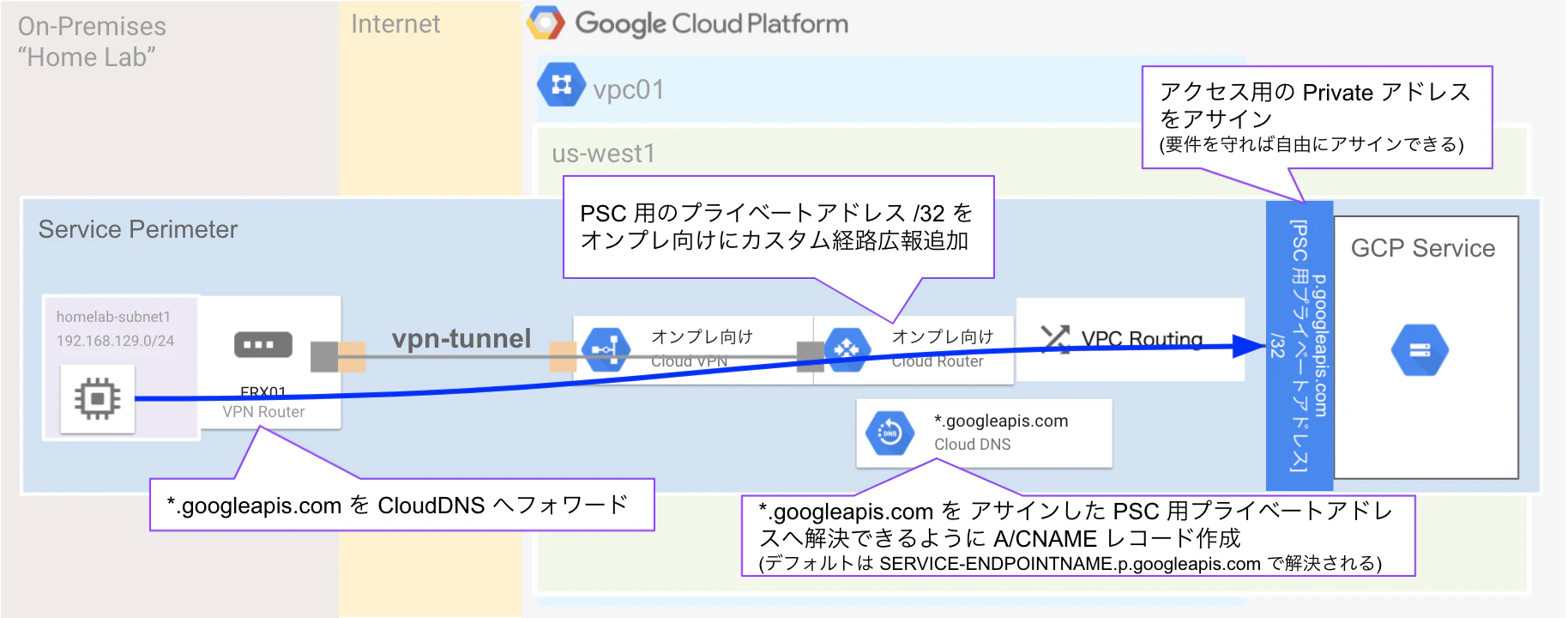

今回やるイメージ (PSC : Private Service Connect)
スクリーンショット 2021-05-16 21.56.00.png

Private Service Connect

Private Service Connect とは ？

VPC ネットワーク内のグローバル内部 IP アドレスを使用してプライベート エンドポイントを作成できる
エンドポイントに配信されるトラフィックを制御し、トラフィックを Google Cloud 内にとどめることができる
参考

ネットワーク要件

  • 内部 IP のみのインスタンス
    • 限定公開の Google アクセスが有効になっているサブネットであること
  • 外部 IP を持つインスタンス
    • 限定公開の Google アクセスが有効/無効関係なく利用できる
  • VPC Peering
    • Private Service Connect エンドポイントは、ピアリングされた VPC ネットワークからアクセスできない

サポートされている API

2種類選択可能 (従来の限定公開 Google アクセスと変わらなそう)
詳細

  • all-apis
    • private.googleapis.com と同じ API にアクセスできる
  • vpc-sc
    • restricted.googleapis.com と同じ API にアクセスできる

費用

ドキュメントによると、Private Service Connect の転送ルールの費用が発生する
転送ルールあたり $0.01 / 時間
(月当たりだと大体 818.4円 ($0.0.1 * 24 * 31 * ¥110))
SKU : Networking Private Service Connect Consumer End Point

ロール

必要になるロールは下記の通り [参考]

タスク ロール
Private Service Connect エンドポイントの作成 以下のすべてのロール:
Compute ネットワーク管理者（roles/compute.networkAdmin）、
Service Directory 編集者（roles/servicedirectory.editor）、
DNS 管理者（roles/dns.admin）
限定公開の Google アクセスの構成（省略可） Compute ネットワーク管理者（roles/compute.networkAdmin）

Google API

必要な Google API は自動では有効化されないので、下記を有効にする必要がある参考

  • Compute Engine API
  • Service Directory API
  • Cloud DNS API

Service Discovery

Private Service Connect エンドポイントは、Service Directory に登録される [参考]

Service Directory とは、サービスを保存、管理、公開するためのプラットフォームで、リージョンサービスとなる

概要

DNS 構成

  • p.googleapis.com に対する Service Directory の限定公開 DNS ゾーン
  • エンドポイントで利用可能な各サービスの DNS レコード
    • SERVICE-ENDPOINT.p.googleapis.com として提供される
    • 例 (SERVICE: storage, ENDPOINT: pscendpoint (エンドポイントに登録する際の名前)の場合)
      • storage-pscendpoint.p.googleapis.com
  • デフォルトの名称で名前解決したい場合は、googleapis.com ゾーンを作成して、エンドポイントにする IP で名前解決をできるように設定する

参考ドキュメント

IP アドレス

  • IPv4 /32 で指定する
  • VPC 内のアドレスと重複できない、既存サブネット内からアサインはできない
  • カスタム動的ルートと重複する場合、Private Service Connect エンドポイントが優先される
  • RFC 1918 以外のアドレスを指定すると、予期せぬコストが発生する可能性がある

参考ドキュメント

構築

下記、実施内容

  1. API 有効化、IAM 設定
  2. Private Service Connect 設定
  3. DNS ゾーン・レコードの追加を実施
  4. オンプレ向けアドレス広報・DNS設定

Private Service Connect だけであれば、1.2. だけで OK
3.はデフォルトの DNS 名で利用したい場合は実施
4. はオンプレからアクセスを対応する場合は実施

0. 事前確認

事前の Google API 向けの名前解決の状況を確認する (例として storage)

実施前_GoogleCloud内の_GCE上
$ nslookup storage.googleapis.com
Server:		169.254.169.254
Address:	169.254.169.254#53

Non-authoritative answer:
Name:	storage.googleapis.com
Address: 74.125.142.128
Name:	storage.googleapis.com
Address: 74.125.195.128
Name:	storage.googleapis.com
Address: 74.125.20.128
Name:	storage.googleapis.com
Address: 108.177.98.128
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c07::80
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c08::80
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c09::80
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c00::80

$ nslookup storage-pscendpoint.p.googleapis.com
Server:		169.254.169.254
Address:	169.254.169.254#53

Non-authoritative answer:
Name:	storage-pscendpoint.p.googleapis.com
Address: 74.125.195.95
Name:	storage-pscendpoint.p.googleapis.com
Address: 2607:f8b0:400e:c07::5f
実施前_オンプレ内の_VM上
% nslookup storage.googleapis.com
Server:		192.168.129.254
Address:	192.168.129.254#53

Non-authoritative answer:
Name:	storage.googleapis.com
Address: 142.250.196.144
Name:	storage.googleapis.com
Address: 172.217.175.16
Name:	storage.googleapis.com
Address: 172.217.161.80
Name:	storage.googleapis.com
Address: 216.58.197.208
Name:	storage.googleapis.com
Address: 172.217.175.240
Name:	storage.googleapis.com
Address: 172.217.31.176
Name:	storage.googleapis.com
Address: 172.217.27.80
Name:	storage.googleapis.com
Address: 142.250.196.112
Name:	storage.googleapis.com
Address: 172.217.175.112
Name:	storage.googleapis.com
Address: 216.58.220.112
Name:	storage.googleapis.com
Address: 2404:6800:4004:80f::2010
Name:	storage.googleapis.com
Address: 2404:6800:4004:81b::2010
Name:	storage.googleapis.com
Address: 2404:6800:4004:818::2010
Name:	storage.googleapis.com
Address: 2404:6800:4004:819::2010

% nslookup storage-pscendpoint.p.googleapis.com
Server:		192.168.129.254
Address:	192.168.129.254#53

Non-authoritative answer:
Name:	storage-pscendpoint.p.googleapis.com
Address: 216.58.197.202
Name:	storage-pscendpoint.p.googleapis.com
Address: 2404:6800:4004:811::200a

上記のようにグローバルアドレス経由であることがわかる (上記のグローバルアドレスは、タイミングや環境によって異なると思われる)

1. API 有効化、IAM 設定

前述した必要な API を有効化する

API有効化
gcloud services enable compute.googleapis.com
gcloud services enable servicedirectory.googleapis.com
gcloud services enable dns.googleapis.com

前述した必要な ROLE を操作するユーザへ追加する[参照]

PROJECT : 対象のプロジェクト
MEMBER : 今回操作するアカウント
ROLE : roles/compute.networkAdmin, roles/servicedirectory.editor, roles/dns.admin, roles/compute.networkAdmin

ロール付与コマンド
gcloud projects add-iam-policy-binding PROJECT_ID --member=MEMBER --role=ROLE

2. Private Service Connect 設定

Private Service Connect の設定・エンドポイント作成を実施する

パラメータ 内容 今回使用するパラメータ
ADDRESS_NAME 予約済みの IP アドレスに割り当てる名前 psc-address
ENDPOINT_IP エンドポイントに予約する IP アドレス 172.18.5.1
NETWORK_NAME エンドポイントの VPC ネットワークの名前 projects/suzuyu-sharedhost-dev/global/networks/sharedvpc
gcloud compute addresses create ADDRESS_NAME \
  --global \
  --purpose=PRIVATE_SERVICE_CONNECT \
  --addresses=ENDPOINT_IP \
  --network=NETWORK_NAME

今回の実例でのパラメータを当てはめると下記の通り実施

gcloud compute addresses create psc-address \
  --global \
  --purpose=PRIVATE_SERVICE_CONNECT \
  --addresses=172.18.5.1 \
  --network=projects/suzuyu-sharedhost-dev/global/networks/sharedvpc
出力例
Created [https://www.googleapis.com/compute/v1/projects/suzuyu-sharedhost-dev/global/addresses/psc-address].
パラメータ 内容 今回使用するパラメータ
ENDPOINT_NAME エンドポイントに割り当てる名前
名前は 1～20 文字にし、小文字と数字のみを使用する
名前の先頭は文字		 pscendpoint
NETWORK_NAME エンドポイントの VPC ネットワークの名前 projects/suzuyu-sharedhost-dev/global/networks/sharedvpc
ADDRESS_NAME 予約済みの IP アドレスに割り当てる名前 psc-address
REGION_URI 使用する Service Directory リージョンの URI
この URI は、Private Service Connect エンドポイントを作成するプロジェクトを参照する必要がある
REGION_URI の形式は projects/PROJECT_NAME/locations/REGION
projects/suzuyu-sharedhost-dev/locations/us-west1
API_BUNDLE エンドポイントで使用できる API のバンドル。サポートされている API のリストを参照
　・ all-apis を使用して、サポートされているすべての API へのアクセスを許可
　・ vpc-sc を使用して、VPC Service Controls をサポートする Google API へのアクセスを制限		 all-apis
フォワーディングルールの追加
gcloud compute forwarding-rules create ENDPOINT_NAME \
  --global \
  --network=NETWORK_NAME \
  --address=ADDRESS_NAME \
  --service-directory-registration=REGION_URI
  --target-google-apis-bundle=API_BUNDLE

今回の実例でのパラメータを当てはめると下記の通り実施

フォワーディングルールの追加(実施例)
gcloud --project suzuyu-sharedhost-dev compute forwarding-rules create pscendpoint \
  --global \
  --network=projects/suzuyu-sharedhost-dev/global/networks/sharedvpc \
  --address=psc-address \
  --service-directory-registration=projects/suzuyu-sharedhost-dev/locations/us-west1 \
  --target-google-apis-bundle=all-apis
フォワーディングルールの追加(出力例)
Created [https://www.googleapis.com/compute/v1/projects/suzuyu-sharedhost-dev/global/forwardingRules/pscendpoint].
削除する場合
gcloud --project suzuyu-sharedhost-dev compute forwarding-rules delete \
       pscendpoint --global

curl -v ENDPOINT_IP/generate_204で HTTP 204 レスポンス コードが表示されれば OK

実施例
% curl -v 172.18.5.1/generate_204
*   Trying 172.18.5.1...
* TCP_NODELAY set
* Connected to 172.18.5.1 (172.18.5.1) port 80 (#0)
> GET /generate_204 HTTP/1.1
> Host: 172.18.5.1
> User-Agent: curl/7.61.1
> Accept: */*
>
< HTTP/1.1 204 No Content
< Content-Length: 0
< Date: Sat, 15 May 2021 15:36:51 GMT
<
* Connection #0 to host 172.18.5.1 left intact

下記で、構成済みの Private Service Connect エンドポイントの一覧を取得できる

% gcloud --project suzuyu-sharedhost-dev compute forwarding-rules list  \
--filter target="(all-apis OR vpc-sc)" --global
NAME         REGION  IP_ADDRESS  IP_PROTOCOL  TARGET
pscendpoint          172.18.5.1  TCP          all-apis

自動で SERVICE-ENDPOINT.p.googleapis.comで名前解決できるようになっている

PSC設定後_GCE上
$ nslookup storage-pscendpoint.p.googleapis.com
Server:		169.254.169.254
Address:	169.254.169.254#53

Non-authoritative answer:
Name:	storage-pscendpoint.p.googleapis.com
Address: 172.18.5.1

ただし、SERVICE-ENDPOINT.p.googleapis.comではない、storage.googleapis.com などでは実施前と変わらない

PSC設定後_DNS設定前_GCE上
$ nslookup storage.googleapis.com
Server:		169.254.169.254
Address:	169.254.169.254#53

Non-authoritative answer:
Name:	storage.googleapis.com
Address: 173.194.203.128
Name:	storage.googleapis.com
Address: 74.125.20.128
Name:	storage.googleapis.com
Address: 74.125.197.128
Name:	storage.googleapis.com
Address: 74.125.142.128
Name:	storage.googleapis.com
Address: 74.125.195.128
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c07::80
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c03::80
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c01::80
Name:	storage.googleapis.com
Address: 2607:f8b0:400e:c08::80

上記のように Private Service Connect のエンドポイントを作成までできた
デフォルトの DNS 名 (例：storage.googleapis.comなど)で利用したい場合は、次の内容を実施する

3. DNS ゾーン・レコードの追加を実施

以降の手順は、従来のオンプレミス ホスト用の限定公開の Google アクセスの構成と同じ方法(DNS 構成,VPC ネットワーク ルーティング)となる

Qiita にも限定公開の Google アクセスを使用したオンプレミスからの GCP プライベートアクセス として記載したので、説明は省略してコマンドだけ書く (詳細はリンク先参照)

dns_gcloud
gcloud beta dns managed-zones create googleapis \
 --visibility=private \
 --networks=https://www.googleapis.com/compute/v1/projects/PROJECT_ID/global/networks/vpc01 \
 --description=googleapis \
 --dns-name=googleapis.com.

gcloud dns record-sets transaction start --zone=googleapis

gcloud dns record-sets transaction add --name=\*.googleapis.com. \
    --type=CNAME pscendpoint.googleapis.com. \
    --zone=googleapis \
    --ttl=300

gcloud dns record-sets transaction add --name=pscendpoint.googleapis.com. \
    --type=A 172.18.5.1 \
    --zone=googleapis \
    --ttl=300

gcloud dns record-sets transaction execute --zone=googleapis

gcloud beta dns policies create apipolicy \
 --networks=https://www.googleapis.com/compute/v1/projects/PROJECT_ID/global/networks/vpc01 \
 --enable-inbound-forwarding \
 --description=apipolicy

terraform だと下記のような感じ

DNS設定例(google_project.host_projectはホストプロジェクトリソース.google_compute_network.host_sharedvpcは共有VPCリソース)
variable "private_service_connect_address" {
  type = string
  default = "172.18.5.1"
}

# api policy
resource "google_dns_policy" "googleapis_apipolicy" {
  name                      = "apipolicy"
  enable_inbound_forwarding = true
  project                   = google_project.host_project.name

  enable_logging = false

  networks {
    network_url = google_compute_network.host_sharedvpc.id
  }
}

## https://cloud.google.com/vpc/docs/configure-private-google-access?hl=ja
resource "google_dns_managed_zone" "googleapis" {
  name        = "googleapis"
  project     = google_project.host_project.name
  dns_name    = "googleapis.com."
  description = "Private Access googleapis"

  visibility = "private"

  private_visibility_config {
    networks {
      network_url = google_compute_network.host_sharedvpc.id
    }
  }
  depends_on = [
    google_project.host_project,
  ]
}

resource "google_dns_record_set" "googleapis_psc_a" {
  name         = "pscendpoint.googleapis.com."
  managed_zone = google_dns_managed_zone.googleapis.name
  type         = "A"
  ttl          = 300
  project      = google_project.host_project.name

  rrdatas = [var.private_service_connect_address]

  depends_on = [
    google_dns_managed_zone.googleapis,
    google_dns_record_set.googleapis_restricted_a,
  ]
}

resource "google_dns_record_set" "googleapis_cname" {
  name         = "*.googleapis.com."
  managed_zone = google_dns_managed_zone.googleapis.name
  type         = "CNAME"
  ttl          = 300
  project      = google_project.host_project.name
  # rrdatas      = ["restricted.googleapis.com."]
  rrdatas      = [google_dns_record_set.googleapis_psc_a.name]
  depends_on = [
    google_dns_managed_zone.googleapis,
    google_dns_record_set.googleapis_private_a,
  ]
}

実施後はGCE上ではデフォルトのDNS名でもアクセスできることが確認できる
gcloud コマンドでたたいて、API通信もできることも確認した

PSC設定・DNS設定後_GCE上
$ nslookup storage.googleapis.com
Server:		169.254.169.254
Address:	169.254.169.254#53

Non-authoritative answer:
storage.googleapis.com	canonical name = pscendpoint.googleapis.com.
Name:	pscendpoint.googleapis.com
Address: 172.18.5.1

$ gcloud projects list
PROJECT_ID             NAME                   PROJECT_NUMBER
suzuyu-service-dev     suzuyu-service-dev     xxxxxxxxxxxx

4. オンプレ向けアドレス広報・DNS設定

3. DNS 同様に、従来のオンプレミス ホスト用の限定公開の Google アクセスの構成と同じ方法(VPC ネットワーク ルーティング)となる

Qiita 限定公開の Google アクセスを使用したオンプレミスからの GCP プライベートアクセス でいうと、3. [GCP] 199.36.153.4/30 のルート広報からの内容

gcloudだと下記の通り

gcloud compute routers update cloudrouter01 \
    --add-advertisement-ranges 172.18.5.1/32

terraform だと下記の通り (既存のオンプレ向けのルータにカスタム経路アドレスを追加する)

resource "google_compute_router" "ha_vpn_router1" {
# 中略
  bgp {
# 中略
    dynamic "advertised_ip_ranges" {
      for_each = {
# 中略
+        pscendpoint       = "172.18.5.1/32"
      }
      content {
        range = advertised_ip_ranges.value
      }
    }
  }
}

オンプレ側の DNS リゾルバ側で、フォワーディング設定を実施する
まず、DNSフォワードのアドレス一覧を取得する

% gcloud --project suzuyu-sharedhost-dev compute addresses list \
    --filter='purpose = "DNS_RESOLVER"' \
    --format='csv(address, region, subnetwork)'
address,region,subnet
172.18.0.2,us-west1,service1-gce-subnetwork
# ...略

表示されたアドレスのどれかを、フォワード先に設定する
(下記、オンプレルータが Edge Router で DNS リゾルバに設定している場合の設定例)

EdgeRouter_Set_DNS_Forwarding
set service dns forwarding options server=/googleapis.com/172.18.0.2@192.168.129.254

上記設定完了後に、DNS 解決などをすると下記のように変更を確認できる
gcloud コマンドで API アクセスもできていることも確認できた

% nslookup storage-pscendpoint.p.googleapis.com
Server:		192.168.129.254
Address:	192.168.129.254#53

Name:	storage-pscendpoint.p.googleapis.com
Address: 172.18.5.1

% nslookup storage.googleapis.com
Server:		192.168.129.254
Address:	192.168.129.254#53

storage.googleapis.com	canonical name = pscendpoint.googleapis.com.
Name:	pscendpoint.googleapis.com
Address: 172.18.5.1

% gcloud services list
NAME                                 TITLE
accesscontextmanager.googleapis.com  Access Context Manager API
bigquery.googleapis.com              BigQuery API
bigquerystorage.googleapis.com       BigQuery Storage API
cloudbilling.googleapis.com          Cloud Billing API
cloudidentity.googleapis.com         Cloud Identity API
cloudresourcemanager.googleapis.com  Cloud Resource Manager API
compute.googleapis.com               Compute Engine API
container.googleapis.com             Kubernetes Engine API
containerregistry.googleapis.com     Container Registry API
dns.googleapis.com                   Cloud DNS API
iam.googleapis.com                   Identity and Access Management (IAM) API
iamcredentials.googleapis.com        IAM Service Account Credentials API
monitoring.googleapis.com            Cloud Monitoring API
oslogin.googleapis.com               Cloud OS Login API
pubsub.googleapis.com                Cloud Pub/Sub API
servicedirectory.googleapis.com      Service Directory API
serviceusage.googleapis.com          Service Usage API
storage-api.googleapis.com           Google Cloud Storage JSON API

以上で、オンプレ・GoogleCloud上両方で、Private IP で Google API へのアクセス経路作成、デフォルト DNS 名称でアクセスができるようになった

まとめ

Private Service Connect を試してみた
今までは決まったアドレス (199.36.153.8/30, 199.36.153.4/30) を使用するしかなかったが、
プライベートアドレスでエンドポイントが作成できるようになり、ネットワーク設計が柔軟にできるようになったように感じる

個人でやる分には、費用としては、従来の限定公開 Google アクセスにプラスして大体819円/月かかる計算なので、
アドレスの制限(自宅ラボとかに Globalアドレス巻きたくないとか) なければ、現状は従来の方法でもいいのかなと思う
(その他、DNS を使うと DNS のクエリ量の課金などもある. 常時 ON は個人利用は低コストで放置は厳しい)

参考

Private Service Connect
https://cloud.google.com/vpc/docs/private-service-connect?hl=ja

サービスのプライベート アクセス オプション
https://cloud.google.com/vpc/docs/private-access-options?hl=ja

VPC の料金体系 > Private Service Connect
https://cloud.google.com/vpc/pricing?hl=ja#psc-forwarding-rules

Private Service Connect の構成
https://cloud.google.com/vpc/docs/configure-private-service-connect-apis

オンプレミス ホスト用の限定公開の Google アクセスの構成
https://cloud.google.com/vpc/docs/configure-private-google-access-hybrid?hl=ja#gcloud

4
4
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
4
4

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
