Network Intelligence Center を試す

Posted at 2023-10-15

はじめに

Google Cloud でネットワーク関連を統合したコンソールとして Network Intelligence Center がある
個人環境で簡易的に試した内容を記載する

Network Intelligence Center とは

Google Cloud ネットワークのオブザーバビリティ、モニタリング、トラブルシューティングを単一コンソールで可能にするサービス

主な利点 (ドキュメント)
- 接続の問題を診断し、ネットワーク障害を防止
- ネットワークのセキュリティとコンプライアンスが向上
- インテリジェントなモニタリングで時間を節約

主な機能・料金

主な機能・料金は下記の通り (2023.10.15 時点)

主な機能	内容 (ドキュメント)	料金 (ドキュメント)

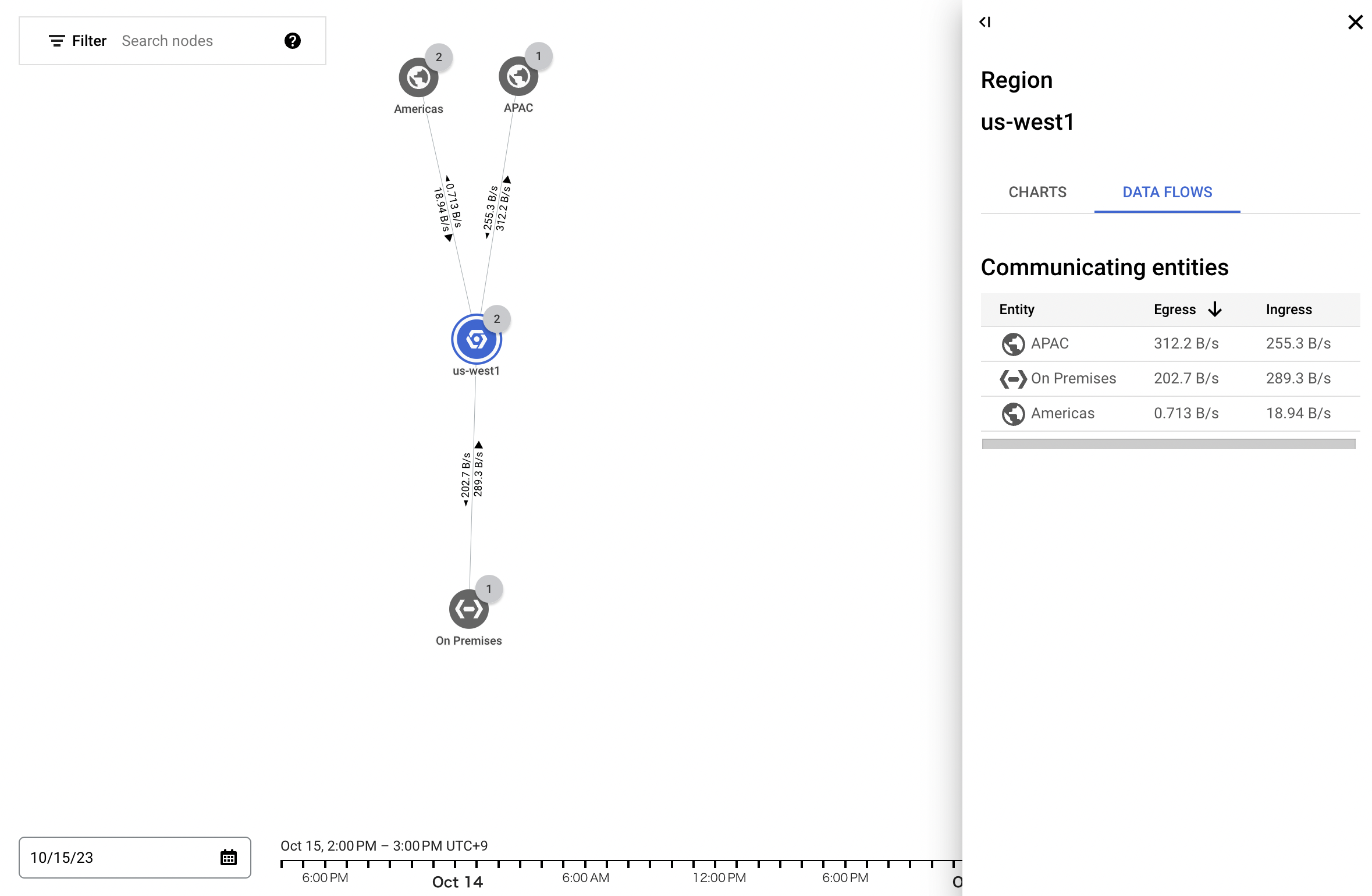

ネットワークトポロジ	下記を可視化する・VPC ネットワークのトポロジ・オンプレミスネットワーク間のハイブリッド接続・Google マネージドサービスへの接続・関連する指標	・現在すべてのユーザーが 100% 割引 (割引構成の変更は、90 日前の通知) ・GCE 1 リソース時間ごとに $0.0011 ・アドオン: インターネットと Google Cloud 間のトラフィック GCE リソース時間あたり \$0.0008

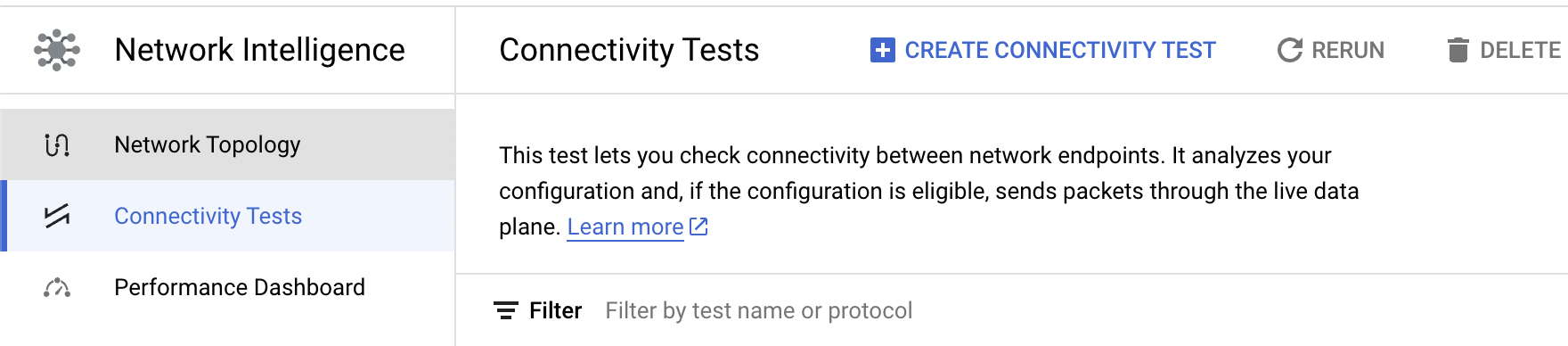

接続テスト	ネットワークエンドポイント間の接続を確認できる診断ツール	・テスト 20 回まで無料/月・テスト 21 回以上 $0.15 / テスト数

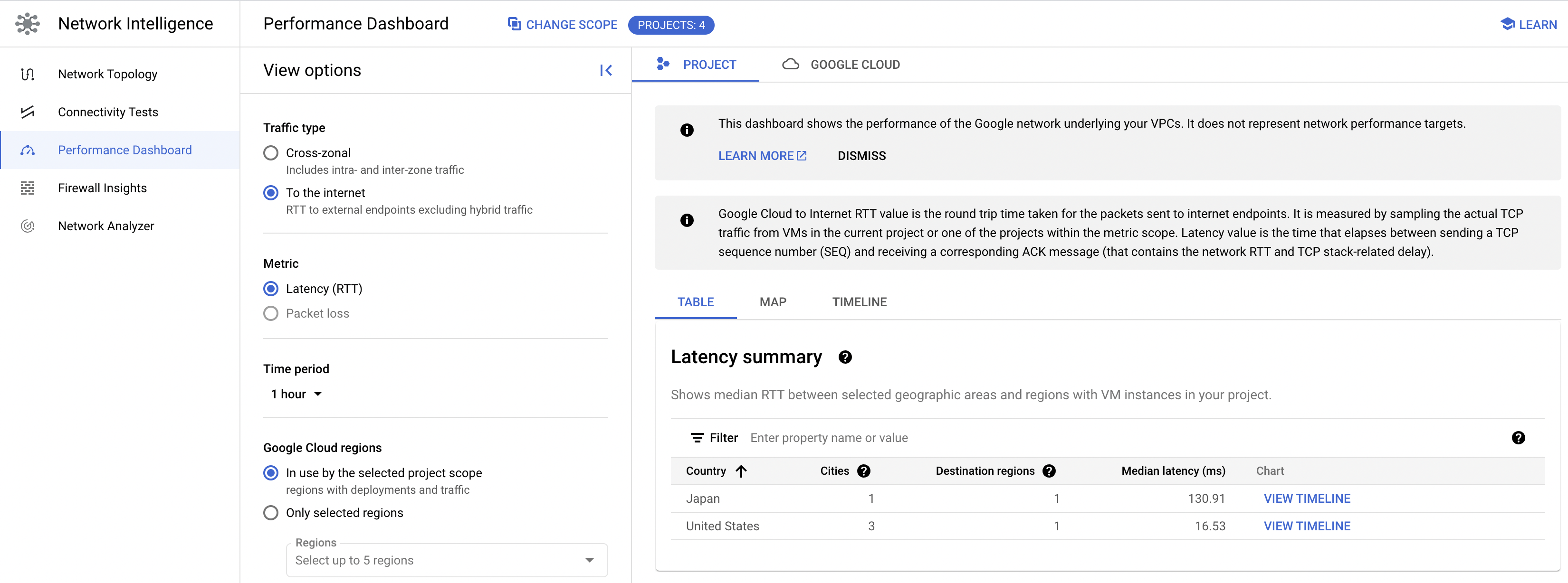

パフォーマンスダッシュボード	全体のパフォーマンスと、プロジェクトのリソースのパフォーマンスを可視化する	現在すべてのユーザーが 100% 割引 (割引構成の変更は、90 日前の通知)

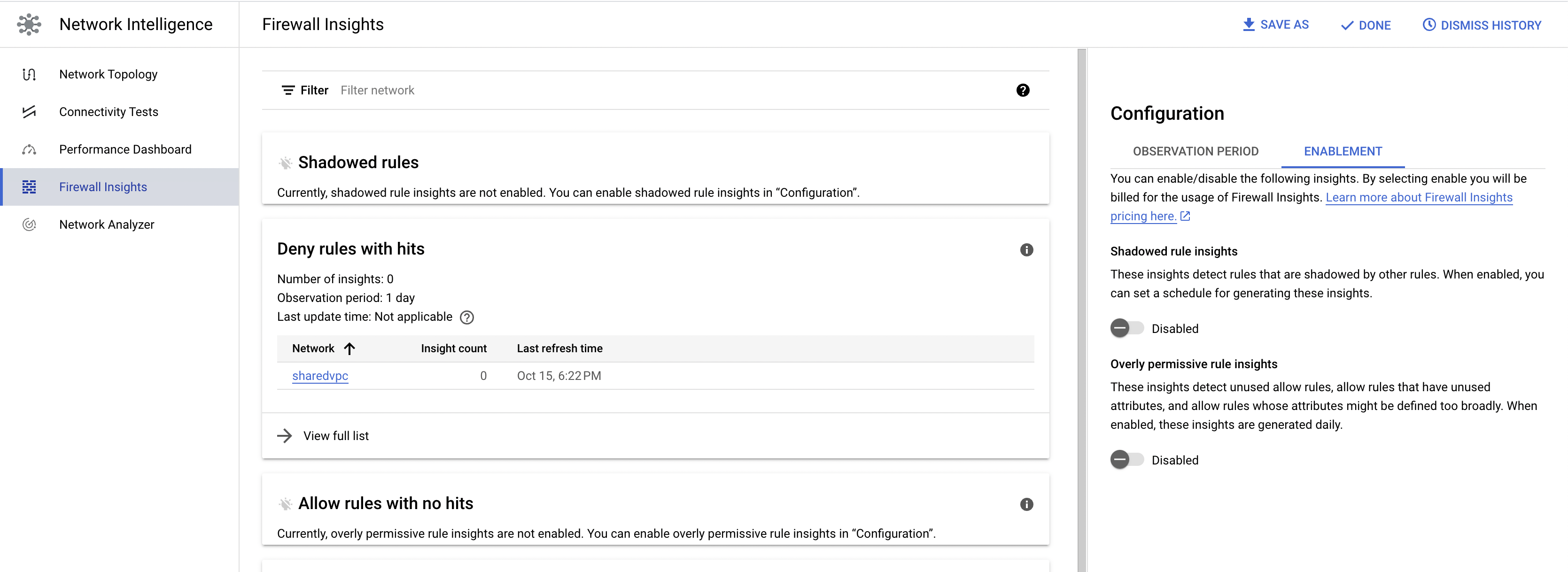

ファイアウォールインサイト	ファイアウォールルールの使用状況に関するデータを使用して、構成の誤りを確認できる	・初期評価時 : ルールごとに 1ドル・その後の評価 : 評価するルール 1 つにつき 0.10ドル
ネットワークアナライザ	VPC ネットワーク構成を自動的にモニタリングし、構成ミスや最適でない構成を検出する基盤となるネットワークに起因する障害を特定し、根本原因の情報と考えられる解決策を提供する	・現在すべてのユーザーが 100% 割引 (割引構成の変更は、90 日前の通知) ・GCE, GKE ノード : 1 リソース時間ごとに $0.0011

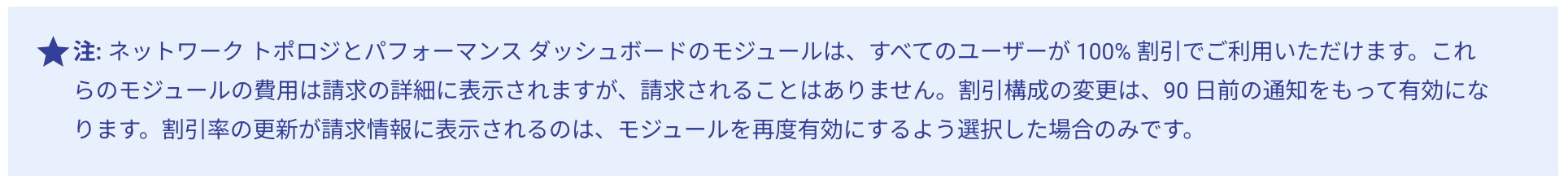

料金のドキュメントに記載がある通り、現在(2023.10.15時点)100%割引が適用されている箇所があるが、今後90日前通知で課金に変わる可能性がある

試験実施

Network Intelligence の各機能を試験環境で試してみる

Cloud Console 英語メニュー

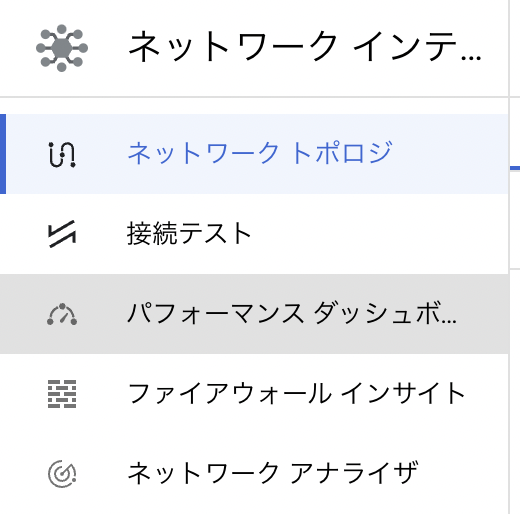

Cloud Console 日本語メニュー

実施環境

共有 VPC 環境で複数のプロジェクトがある環境 (下記リンク先で作成された個人試験環境)

必要な権限

下記管理者と閲覧者は必要に応じて適用する

ネットワーク管理管理者 (roles/networkmanagement.admin)
ネットワーク管理閲覧者（roles/networkmanagement.viewer）
モニタリング管理者（roles/monitoring.admin）
モニタリング閲覧者（roles/monitoring.viewer）

ファイアウォールインサイトの権限は Firewall があるプロジェクト(共有VPCのホストプロジェクト)で権限付・操作が必要

必要な API

下記 API を必要に応じて各プロジェクトで有効化する

monitoring.googleapis.com
- すべてのプロジェクトで有効化する
firewallinsights.googleapis.com
- 共有VPCのホストプロジェクトで有効化する
networkmanagement.googleapis.com
- モニタリング対象先(サービスプロジェクトを含む全ての対象プロジェクト)で有効化する

マルチプロジェクトモニタリングスコープ用プロジェクト

共有 VPC など複数のプロジェクトを前提にネットワークを構成している場合は、指標スコープを追加する必要がある

スコープ用プロジェクトに関するベストプラクティスによるとスコープ用プロジェクトとして新しい Google Cloud プロジェクトを使用するか、リソースのないプロジェクトを使用することが推奨されているので、新しくプロジェクトを作成する

マルチスコープ用プロジェクトの作成

プロジェクトを作成して、必要な権限・API を有効化して、モニタリングするプロジェクトを紐付けする

　terraform code 例　

組織でフォルダ管理されている環境での例
main.tf, terraform.tfvars に環境で変わる変数は定義している
terraform.tfvars の monitor_project_list 変数で複数のプロジェクトの紐付けをリストで定義できるようにしている

$ tree
.
|-- api.tf
|-- folder.tf
|-- iam.tf
|-- main.tf
|-- monitored_project.tf
|-- project.tf
|-- terraform.tfvars
`-- vairables.tf

api.tf

# プロジェクトの API 管理
resource "google_project_service" "main" {
  project                    = google_project.main.name
  disable_dependent_services = true

  for_each = toset([
    "monitoring.googleapis.com",        # Network Topology, Performance Dashboard, Network Analyzer のみであればこれだけでも使用可能
    "networkmanagement.googleapis.com", # Connectivity Tests で必要, Network Analyzer の対象先で有効化が必要
    # "firewallinsights.googleapis.com",  # Firewall Insights で必要, Firewall があるプロジェクトで有効化・実施が必要
  ])
  service = each.value
}

folder.tf

# マルチプロジェクトでのモニタリング向けフォルダ
resource "google_folder" "folder" {
  display_name = var.folder_name
  parent       = var.parent_folder_name
}

iam.tf

# フォルダ IAM 設定
resource "google_folder_iam_binding" "admin" {
  folder = google_folder.folder.name
  for_each = toset([
    "roles/monitoring.admin",
    "roles/networkmanagement.admin",
  ])

  role = each.value

  members = [
    join(":", ["group", var.org_monitoring_admin_group_email]),
  ]
}

main.tf

terraform {
  required_version = "1.1.7"
  required_providers {
    google = {
      source  = "hashicorp/google"
      version = "=5.0.0" # 2023.10.14 Latest https://registry.terraform.io/providers/hashicorp/google/5.0.0/
    }
  }
  backend "gcs" {
    bucket = "YOUR_TERRAFORM_BACKEND_BACKET" # env manage terraform state bucket
    prefix = "YOUR_THIS_STATE_FILE_NAME"    # env manage terraform state file
  }
}

provider "google" {
  # export GOOGLE_APPLICATION_CREDENTIALS=YOUR_CREDENTIALS_PATH
}

monitored_project.tf

## https://registry.terraform.io/providers/hashicorp/google/5.0.0/docs/resources/monitoring_monitored_project
resource "google_monitoring_monitored_project" "projects_monitored" {
  for_each      = toset(var.monitor_project_list)
  metrics_scope = join("", ["locations/global/metricsScopes/", google_project.main.id])
  name          = each.value
}

project.tf

# プロジェクト作成
resource "google_project" "main" {
  name            = var.project_id
  project_id      = var.project_id
  billing_account = var.billing_account
  folder_id       = google_folder.folder.name

  depends_on = [
    google_folder.folder,
  ]
}

terraform.tfvars

project_id         = "MONITORING_PROJECT_NAME"
parent_folder_name = "folders/XXXXXXXXXXXX"
folder_name        = "MONITORING_FOLDER_NAME"
billing_account    = "XXXXXX-XXXXXX-XXXXXX"
admin_group_email  = "gcp-network-admin@xxx.xxx"
monitor_project_list = ["YOUR_SHARED_VPC_PROJECT_ID", "YOUR_SERVICE_PROJECT1_ID",
"YOUR_SERVICE_PROJECT2_ID", ]

vairables.tf

variable "project_id" {
  type = string
}

variable "parent_folder_name" {
  type = string
}

variable "folder_name" {
  type = string
}

variable "billing_account" {
  type = string
}

variable "location" {
  type    = string
  default = "asia-northeast1"
}

variable "org_monitoring_admin_group_email" {
  type = string
}

variable "monitor_project_list" {
  type = list(string)
}
