Amazon SageMakerを利用して機械学習モデルのトレーニングを行ってきたものの、実験管理ツールとして用いていたWandBの接続が不安定な点に若干不便を感じていました。

そんな中、SageMaker StudioのExperiments機能ならこの問題を解消できそうだと思い、まずはStudioを導入してみることにしました。

Studioを構築するにあたって、VPCやサブネットなどの基本的なネットワーク構成を設定する必要があるのですが、私のようなクラウド素人にはかなりの手間だったので、初心者向けに導入手順をまとめました。

間違った点がありましたら、コメントでご指摘いただけますと幸いです。

構成

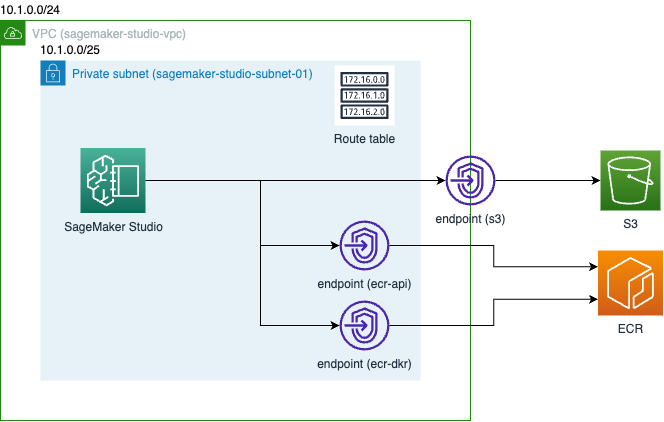

以下の構成でSageMaker Studioを構築します。

導入手順

以下の順番でネットワーク構成とSageMaker Studioの設定を行います。

VPC
プライベートサブネット
VPCエンドポイント
ルートテーブル
セキュリティグループ
SageMaker Studio ドメイン
ユーザープロファイル

VPC

アプリケーションを展開している他のVPCと将来的にVPCピアリングで接続することを考慮し、互いのVPCのCIDRブロックが重複しないようにCIDRブロックを設定します。

プライベートIPv4アドレス空間には以下の3つの範囲が定義されているのですが(RFC 1918)、既存のVPCで10.0.0.0/16が使用済なので、今回は同じ10.0.0.0/8範囲内の異なるサブネット(10.1.0.0/24)を使用します。

10.0.0.0 - 10.255.255.255 (10.0.0.0/8)
172.16.0.0 - 172.31.255.255 (172.16.0.0/12)
192.168.0.0 - 192.168.255.255 (192.168.0.0/16)

※同じ10.0.0.0/8範囲内の異なるサブネットであれば、10.2.0.0/16などでも大丈夫です。
※別のプライベートアドレス範囲(172.16.0.0/16や192.168.0.0/16など)を使用しても大丈夫です。

10.1.0.0/16でもCIDRブロックの重複を避けられるのですが、SageMaker Studioを配置するには範囲が広すぎるので、今回はより限定された範囲の10.1.0.0/24(利用可能なIPアドレスは251個)を選択します。

プライベートDNSの有効化

後の手順でECR API用およびECR Docker Registry用にインターフェースVPCエンドポイントを作成するのですが、VPC内でプライベートDNSが有効になっていないと作成時にエラーが起こります。

VPC内でプライベートDNSを有効にするために、VPCの編集画面から以下のVPC属性を両方ともtrueに設定します。

DNS解決を有効化(enableDnsSupport)
DNSホスト名を有効化(enableDnsHostnames)

プライベートサブネット

VPCダッシュボードで、Studioを配置する新しいプライベートサブネットを作成します。
サブネットの範囲は10.1.0.0/25で指定します。

VPCエンドポイント

学習データの取得先およびモデルのアップロード先であるS3や、Dockerイメージの取得先であるECRとの接続を考慮し、それぞれのVPCエンドポイントをVPCダッシュボードから作成し、新しいプライベートサブネットと関連付けます。

S3用のゲートウェイVPCエンドポイント

VPCエンドポイントsagemaker-studio-s3を作成します。

S3へのアクセスをVPC内からプライベートアクセスに制限するために、ゲートウェイVPCエンドポイントを使用します。
ゲートウェイVPCエンドポイントは、S3エンドポイントサービス（今回はcom.amazonaws.ap-northeast-1.s3）と関連付けられます。

S3用のゲートウェイVPCエンドポイントは、インターフェースVPCエンドポイントとは異なり、VPCにアタッチされます。
そのため、サブネットやセキュリティグループを直接関連付けることはありません。
その代わりに、ゲートウェイVPCエンドポイントは、VPCのルートテーブルにエントリを追加することで機能します。

ルートテーブルは後ほど設定するため、初期設定のチェックは空で大丈夫です。

また、同じ名前のサービスcom.amazonaws.ap-northeast-1.s3が2つありますが、タイプ: Gatewayを選択してください。

ECR用のインターフェースVPCエンドポイント

VPCエンドポイントsagemaker-studio-ecr-api sagemaker-studio-ecr-dkrを作成します。

ECRでは、インターフェースVPCエンドポイントを使用します(ゲートウェイVPCエンドポイントをつかうサービスはS3とDynamoDB)。

インターフェースVPCエンドポイントは、ECRの2つのエンドポイントサービスと関連付けられます。

ECR API用（com.amazonaws.ap-northeast-1.ecr.api）
ECR Docker Registry用（com.amazonaws.ap-northeast-1.ecr.dkr）

インターフェースVPCエンドポイントの実体はENI(Elastic Network Interface)であるため、サブネット内で構成されます。
そのため、ゲートウェイVPCエンドポイントと異なり、初期設定でサブネットの選択も行う必要があります。

ルートテーブル

サブネットは一つのルートテーブルに関連付けられ、そのルートテーブルのルーティング設定に従ってトラフィックが転送されます。
今回、VPC内のサブネットは1つであるため、VPC外のネットワークへのトラフィックのルーティングを制御するための設定を行います。

インターフェースVPCエンドポイントの場合、ルートテーブルには、特別なルートを追加する必要はありません。
これは、インターフェースVPCエンドポイントがDNSを利用して対象のサービスとの通信を制御するためです。
AWSが提供するエンドポイントのサービス用に、プライベートDNSエントリが自動的に作成され、これを利用してサービスにアクセスします。

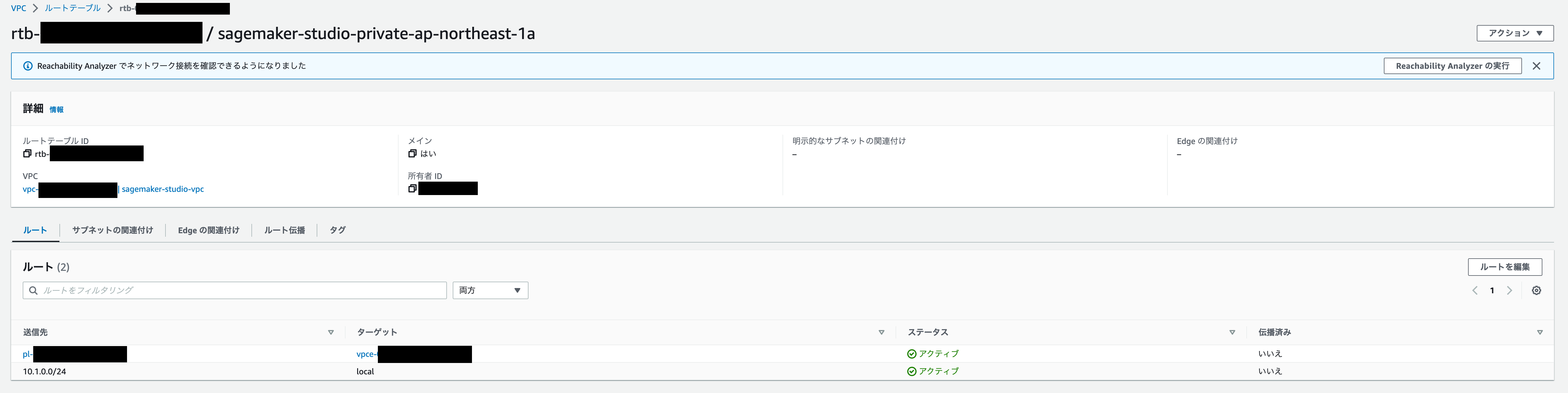

ゲートウェイVPCエンドポイントの場合、関連付けられたプライベートサブネットのルートテーブルには、エンドポイントサービスへのトラフィックがゲートウェイエンドポイントにルーティングされるように設定を追加します。

セキュリティグループ

ECR用のインターフェースVPCエンドポイントのセキュリティグループを新しく作成します。

エンドポイントの画面で作成したセキュリティグループをアタッチします。

SageMaker Studio ドメイン

AWSSageMakerFullAccessを含むロールをアタッチし、VPCとサブネットはこれまでに作成したものを選択します。

ユーザープロファイル

複数のユーザーがSageMaker Studioを使用する場合、それぞれのユーザーに対して個別のユーザープロファイルを作成することが推奨されます。
これにより、各ユーザーが独自のワークスペースとリソースにアクセスでき、他のユーザーとの競合が発生しにくくなります。

ユーザープロファイルを作成することで、以下の利点があります。

各ユーザーが独自の開発環境を持てる
ユーザーごとにリソースの割り当てや使用制限を設定できる
ユーザーごとにアクセス権限を管理できる

ユーザープロファイルを作成すると、Studioを開く際に選択できるようになります。
