M5Stack でMilkcocoa のデータストアに登録されるデータを監視する

これは何？

M5Stack をMilkcocoa 連携させたときのメモです。

対象読者

こんな方を想定しています

• M5Stack をサーバーや外部デバイスなどと連携させたい
• M5Stack でMilkcocoa に登録されたデータを読み取りたい

環境

• M5Stack
• Milkcocoa
• Arduino IDE

M5Stack 開発環境のセットアップ

M5Stack 公式のGithubページを確認して開発環境をセットアップしてください。

Arduino IDE へのライブラリのインストール

M5Stack Core Development kit のインストール

Arduino IDE のメニューから

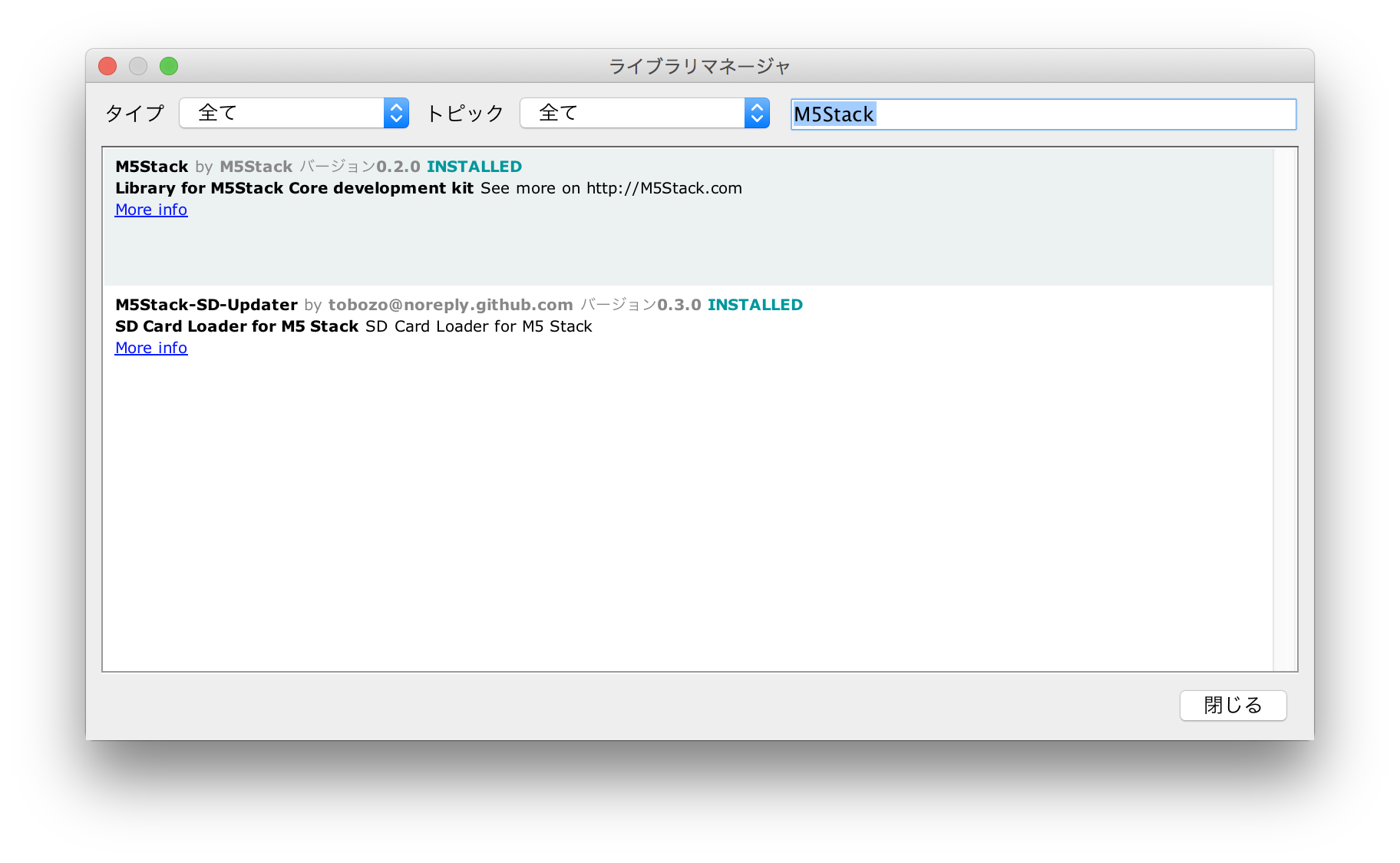

スケッチ→ライブラリをインクルード→ライブラリを管理 を選択してライブラリマネージャを開きます。
画面右上のフィルタで”M5Stack" と入力すると「M5Stack Core Development kit」が表示されるので最新版をインストールしてください。

Milkcocoa Arduino SDK のインストール

ライブラリのダウンロード

こちらからコードをダウンロードしてください。
https://github.com/milk-cocoa/Milkcocoa_Arduino_SDK

Arduino IDE でインストール

Arduino IDE のメニューから
スケッチ→ライブラリをインクルード→.ZIP形式のライブラリをインストール を選択し、ダウンロードしたライブラリのファイル（Milkcocoa_Arduino_SDK-master.zip）をしてインストールします。

ライブラリのソースに手を加える

Milkcocoa Arduino SDK はESP8266 用に開発されていますが、M5Stack はESP32 を使用しているので少しだけ手を加える必要があります。

Arduino IDE のライブラリディレクトリから「Adafruit_MQTT.cpp」を探してください。
MacOS の場合は下記のディレクトリにあります。
※ ${user_name} は環境に応じて読み替えてください

/Users/${user_name}/Documents/Arduino/libraries/Milkcocoa_Arduino_SDK-master/Adafruit_MQTT.cpp

「Adafruit_MQTT.cpp」内にある下記の行をコメントアウトしてArduino IDE を再起動します。

Adafruit_MQTT.cpp（抜粋）

（前略）
# include "include/Adafruit/Adafruit_MQTT.h"

# if defined(ARDUINO_ARCH_AVR)
# define strncasecmp strncasecmp_P
# define strncpy strncpy_P
# else
// #include "avr/dtostrf.h"  ← この行をコメントアウト
# endif

void printBuffer(uint8_t *buffer, uint8_t len) {
（後略）

こちらの記事をそのまま行っています
ESP32(ESP-WROOM-32)でMilkcocoaSDKを使う

コーディング

Arduino IDE で以下をコーディングしてください。

Milkcocoa のアプリケーションIDやデータストア名、Wi-FiのSSID/Password は環境に応じて書き換えてください。

m5stack_milkcocoa.ino

# include <Milkcocoa.h>
# include <M5Stack.h>
# include <WiFi.h>

# define WIFI_SSID "Wi-Fi のSSID"
# define WIFI_PASSWORD "SSID のパスワード"

# define MILKCOCOA_APP_ID      "Milkcocoa のアプリケーションID"
# define MILKCOCOA_SERVERPORT  1883
# define MILKCOCOA_DATASTORE   "Milkcocoa のデータストア名"

const char MQTT_SERVER[] PROGMEM    = MILKCOCOA_APP_ID ".mlkcca.com";
const char MQTT_CLIENTID[] PROGMEM  = __TIME__ MILKCOCOA_APP_ID;

WiFiClient client;
Milkcocoa milkcocoa = Milkcocoa(&client, MQTT_SERVER, MILKCOCOA_SERVERPORT, MILKCOCOA_APP_ID, MQTT_CLIENTID);

// Init M5Stack screen
void clearScreen(){
    uint8_t font_buf[20][16];
    uint16_t sj_length;
    M5.Lcd.fillScreen(BLACK);
    M5.Lcd.print("========== Milkcocoa subscriber ==========\n\n");
}

void setup() {
  Serial.begin(115200);
  // Connect to Wi-Fi
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
  Serial.print("connecting");
  while (WiFi.status() != WL_CONNECTED) {
    Serial.print(".");
    delay(500);
  }
  Serial.println();
  Serial.print("connected: ");
  Serial.println(WiFi.localIP());
  delay(500);

  // Subscribe Milkcocoa datastore
  milkcocoa.on(MILKCOCOA_DATASTORE, "push", on_push);

  M5.begin();
  clearScreen();
}

void loop() {
  milkcocoa.loop();
  milkcocoa.ping();
  delay(5000);
}

// Callback for subscribe
void on_push(DataElement *elem) {
  // 登録されたデータを画面に表示する（データ項目名[type, message]は適宜変更してください）
  M5.Lcd.print(elem->getString("type"));
  M5.Lcd.print(": ");
  M5.Lcd.print(elem->getString("message"));
  M5.Lcd.print("\n");
};

※こちらのGithubページにも同じものを置いておきます

あとはArduino IDE からM5Stack へ書き込んで再起動するだけです。

デモ動画

#M5Stack でMilkcocoa のデータストアに登録されるデータを監視する（デモ動画）https://t.co/3xxcdJB3Ly

— Sumihiro Kagawa (@sumihiro3) 2018年5月24日

参考ページなど

• ESP32(ESP-WROOM-32)でMilkcocoaSDKを使う
• ESP8266やArduinoでMilkcocoaを使う方法(Milkcocoa Arduino SDK)
• Getting Started(Arduino, ESP8266, mbed)
• M5StackMilkcocoa
