Key-Valueストア設計の設計パターン

分散システムの心臓部とも言えるKey-Valueストアの設計において、適切なパターン選択はシステム全体のパフォーマンス、可用性、一貫性を左右する重要な要素です。本記事では、実際の負荷テスト結果に基づいて10の主要な設計パターンを詳細に分析し、各パターンの特性と適用場面を解説します。

はじめに：Key-Valueストア設計の重要性

現代のWebアプリケーションやマイクロサービスアーキテクチャにおいて、Key-Valueストアは以下の役割を担っています：

• セッション管理とキャッシング
• 分散システムの協調制御
• リアルタイムデータ処理
• メッセージング基盤

しかし、用途に応じて最適な設計パターンは大きく異なります。今回の性能測定では、軽負荷（1,000リクエスト）、中負荷（10,000リクエスト）、重負荷（50,000リクエスト）の3段階で各パターンを評価しました。

1. 分散制御パターン

coordinator-ring：分散協調制御

概要: このパターンは、分散システムにおけるノードの協調をAPIサーバーが担うことで、強一貫性を保証する。Redisクラスタを用いた実装で、中規模システムに適する。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 300→248→247（負荷増加による軽微な劣化）
• レスポンス時間: 3.3ms→4.0ms→4.0ms
• CPU使用率: 0.05%前後で安定

キーポイント:

• 分散協調のオーバーヘッドにより、重負荷時に若干のQPS低下が見られる。
• 全体的に安定したパフォーマンスを維持。

システム構成図

┌─────────────┐
│   Client    │
└─────────────┘
       │
┌─────────────┐
│Python/Flask │
│ API Server  │
└─────────────┘
       │
┌─────────────┐
│Redis Cluster│
│             │
│Redis Node 1 │
│Redis Node 2 │
│Redis Node 3 │
└─────────────┘

解説:
ユーザーからのリクエストは、まずPythonで実装されたAPIサーバーに到達します。APIサーバーは、データの永続化と取得のためにRedisクラスタと通信します。このアーキテクチャは、Coordinator Ringパターンを実装しており、APIサーバーがノード管理、リーダー選出、障害検知などの役割を担い、Redisクラスタの各ノードと連携して強一貫性を保証します。

quorum-consistency：強一貫性制御

概要: このパターンは、クォーラム（Quorum: 過半数の合意）ロジックを用いてデータの強一貫性を確保する。書き込みと読み込みの両方で過半数のノードを確認するため、金融システムなどに適するが、性能を犠牲にする。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 168→192→174（中負荷で最適化効果）
• レスポンス時間: 5.9ms→5.2ms→5.7ms
• P99レイテンシ（99パーセンタイルのレスポンス時間）: 8.3ms→9.5ms→7.6ms

キーポイント:

• 強一貫性保証のコストとして、他のパターンより低いQPS。
• 金融システムなどクリティカルなアプリケーションに必須。

システム構成図

┌─────────────┐
│   Client    │
└─────────────┘
       │
┌─────────────┐
│Python/Flask │
│API Server   │
│(Quorum Logic│
└─────────────┘
       │
   Writes/Reads
       │
┌─────────────┐
│Redis Cluster│
│             │
│Redis Node 1 │
│Redis Node 2 │
│Redis Node 3 │
└─────────────┘

解説:
クライアントは、クォーラムロジックを実装したPython/Flask APIサーバーと通信します。このサーバーは、書き込み(W=2)と読み込み(R=2)のクォーラムを保証することで、データの強一貫性を実現します。障害発生時にはヒンテッドハンドオフ、読み込み時にはリードリペアを行い、データの整合性を維持します。データストアとしては3ノードのRedisクラスタが利用されます。

2. スケーラビリティパターン

sharding-replica：分散・レプリケーション

概要: このパターンは、データをシャード（Shard: 分割されたデータ領域）に分散し、各シャードにマスターとスレーブを配置することで、読み書きの負荷分散と高可用性を実現する。水平スケーリングに優れ、大規模システムに適する。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 230→212→207（安定したスケーリング）
• レスポンス時間: 4.3ms→4.7ms→4.8ms
• メモリ効率: 良好（分散により負荷分散）

キーポイント:

• Amazon DynamoDBやCassandraで採用される手法。
• 水平スケーリングに優れる。

システム構成図

┌─────────────┐
│   Client    │
└─────────────┘
       │
┌─────────────┐
│Python/Flask │
│API Server   │
│(Sharding    │
│ Logic)      │
└─────────────┘
       │
   Writes to Masters
       │
┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│  Shard 1    │    │  Shard 2    │    │  Shard N    │
│             │    │             │    │             │
│Redis Master1│    │Redis Master2│    │Redis MasterN│
│             │    │             │    │             │
│Redis Slave1 │    │Redis Slave2 │    │Redis SlaveN │
└─────────────┘    └─────────────┘    └─────────────┘
       │                   │                   │
   Reads from Slaves

解説:
クライアントからのリクエストは、シャーディングロジックを持つPython/Flask APIサーバーに送られます。このサーバーはコンシステントハッシュ法を用いて、書き込みリクエストを適切なRedisマスターノードに振り分けます。読み込みリクエストは、負荷分散と高可用性のためにスレーブノードに送られます。この構成により、システムの水平スケーリングと読み書き性能の向上が実現されます。

distributed-lock：分散排他制御

概要: このパターンは、Redisを用いたRedlockアルゴリズムにより、分散環境での排他制御を実現する。複数のクライアントが共有リソースにアクセスする際にデッドロックを防ぎ、信頼性を高める。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 195→236→222（負荷分散効果あり）
• CPU使用率: 0.15→0.22→0.17（最も高い）
• メモリ使用量: 重負荷時に大幅増加

キーポイント:

• ロック競合により高いCPU使用率を示す。
• 分散バッチ処理に不可欠。

システム構成図

┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│  Client 1   │    │  Client 2   │    │  Client N   │
└─────────────┘    └─────────────┘    └─────────────┘
       │                   │                   │
       └───────────────────┼───────────────────┘
                           │
                  ┌─────────────┐
                  │Python/Flask │
                  │ Lock Server │
                  └─────────────┘
                           │
                  Acquire/Release/Heartbeat
                           │
                  ┌─────────────┐
                  │    Redis    │
                  │Lock Mgmt    │
                  └─────────────┘

解説:
複数のクライアントが、共有リソースへのアクセスを制御するために、Pythonで実装されたロックサーバーにロックの取得・解放をリクエストします。ロックサーバーは、RedlockアルゴリズムとTTL（Time To Live: 生存時間）ベースのリース管理を用いて、Redis上で分散ロックを実現します。これにより、複数のクライアント間での排他制御を保証し、デッドロックや障害発生時にも安全にロックを管理します。

3. パフォーマンス最適化パターン

cache-aside：キャッシュサイドパターン

概要: このパターンは、アプリケーションがキャッシュを直接管理し、キャッシュミス時にデータベースからデータを取得してキャッシュに格納する。データベースの負荷を軽減し、安定したレスポンスを提供する。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 126→124→132（最も低いが安定）
• レスポンス時間: 7.9ms→8.0ms→7.5ms（最も長い）
• 安定性: 負荷変動に対して最も安定

キーポイント:

• レスポンス時間は長いものの、負荷変動に対して極めて安定。
• データベースアクセス時のオーバーヘッドが大きい。

システム構成図

┌─────────────┐
│   Client    │
└─────────────┘
       │
   6. Return Data
       │
┌─────────────┐
│Python/Flask │
│ API Server  │
└─────────────┘
       │
   1. Read Request
       │
┌─────────────┐
│ Redis Cache │
└─────────────┘
       │
   2. Cache Miss
       │
┌─────────────┐
│Python/Flask │
│ API Server  │
└─────────────┘
       │
   3. Read from DB
       │
┌─────────────┐
│PostgreSQL DB│
└─────────────┘
       │
   4. Return Data
       │
┌─────────────┐
│Python/Flask │
│ API Server  │
└─────────────┘
       │
   5. Write to Cache
       │
┌─────────────┐
│ Redis Cache │
└─────────────┘

解説:
このシステムは、キャッシュアサイド（Cache-Aside）パターンを実装しています。

1. クライアントからの読み取りリクエストを受け取ったアプリケーションサーバーは、まずRedisキャッシュにデータが存在するか問い合わせます。
2. キャッシュにデータが存在すれば（キャッシュヒット）、そのデータをクライアントに返します。
3. キャッシュにデータが存在しない場合（キャッシュミス）、アプリケーションサーバーはプライマリデータベースであるPostgreSQLからデータを読み取ります。
4. データベースから取得したデータをRedisキャッシュに格納します。
5. 最後に、取得したデータをクライアントに返します。
   このパターンにより、データベースへの負荷が軽減され、読み取り性能とレスポンス時間が向上します。

bloom-sstable：ストレージ最適化

概要: このパターンは、LSM-Tree（Log-Structured Merge-Tree: ログ構造化マージツリー）アーキテクチャを用いて、書き込み性能を最適化する。ブルームフィルタ（Bloom Filter: データの存在を高速にチェックする確率的データ構造）で読み取りを高速化するが、実装に課題がある。

重要な警告
このパターンは重負荷時に致命的な問題を示しました：

• QPS（Queries Per Second: 毎秒のクエリ数）: 250→253→0.89（99.6%のエラー率）
• メモリ使用量: 3.7GBまで急増

キーポイント:

• 実装に深刻な問題があり、本番環境での使用は推奨されない。
• メモリリークとコンパクション処理の最適化が必要。

システム構成図

┌─────────────┐
│   Client    │
└─────────────┘
       │
┌─────────────┐
│Python/Flask │
│ API Server  │
│(KVS Server) │
└─────────────┘
       │
   Write Path: 1. Write -> WAL -> 2. Ack -> 3. Write -> MemTable
   Read Path: 1. Check -> Bloom Filter -> 2. May Exist -> 3. Read -> L1 Cache -> 4. Miss -> 5. Read -> L2 Cache -> 6. Miss -> 7. Read -> SSTables
       │
┌─────────────┐
│ SSTables on │
│    Disk     │
│             │
│Background   │
│Compaction   │
└─────────────┘

解説:
このシステムは、LSM-Tree（Log-Structured Merge-Tree）ベースのKVSアーキテクチャを実装しています。

• 書き込みパス:
  書き込みリクエストは、まず耐障害性のためにWAL（Write-Ahead Log: 先書きログ）に記録され、その後メモリ上のMemTableに書き込まれます。MemTableがいっぱいになると、ソート済みのSSTable（Sorted String Table）としてディスクにフラッシュされます。

• 読み込みパス:
  読み込みリクエストは、まずブルームフィルタでキーの存在確率を高速にチェックします。存在の可能性がある場合、L1キャッシュ、L2キャッシュ、MemTable、そしてディスク上のSSTableの順でデータを検索します。

• バックグラウンド処理:
  バックグラウンドでは、ディスク上のSSTableをマージして新しいSSTableを作成するコンパクション（圧縮）処理が非同期で行われ、読み取り性能の維持とディスク容量の効率化を図ります。

4. アプリケーションパターン

rate-limiting：レート制限

概要: このパターンは、Redisを用いたカウンターでAPIリクエストを制限し、過剰利用を防ぐ。マイクロサービスやAPI Gatewayで使用され、高いスループットを提供する。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 265→268→261（最も安定した高スループット）
• レスポンス時間: 3.7ms→3.7ms→3.8ms
• CPU使用率: 0.04%前後で低水準

キーポイント:

• API Gatewayやマイクロサービス間通信制御に最適。
• 最も安定した高スループット。

システム構成図

┌─────────────┐
│   Client    │
└─────────────┘
       │
   4. Reject if Denied (429)
       │
┌─────────────┐
│Rate Limiter │
│Middleware   │
└─────────────┘
       │
   1. Check Limit
       │
┌─────────────┐
│    Redis    │
│Rate Limit   │
│ Counters    │
└─────────────┘
       │
   2. Allowed/Denied
       │
┌─────────────┐
│Rate Limiter │
│Middleware   │
└─────────────┘
       │
   3. Forward if Allowed
       │
┌─────────────┐
│Python/Flask │
│ API Server  │
└─────────────┘
       │
┌─────────────┐
│   Client    │
└─────────────┘

解説:
このシステムは、APIへのリクエストを制御するためのレートリミッターを実装しています。

1. クライアントからのリクエストは、まずレートリミッターミドルウェアに到達します。
2. レートリミッターは、ユーザーIDやIPアドレスなどの識別子をキーとして、Redisに保存されているリクエスト回数とタイムスタンプを確認します。
3. リクエストが制限内であれば、リクエストをバックエンドのAPIサーバーに転送します。
4. リクエストが制限を超えている場合は、「Too Many Requests (429)」エラーをクライアントに返します。
   この仕組みにより、APIの過剰な利用を防ぎ、サービスの安定性を保護します。

session-store：セッションストア

概要: このパターンは、ステートレスなWebアプリケーションでセッション情報をRedisに外部保存し、サーバー間での共有を可能にする。スケーラビリティを高め、可用性を向上させる。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 243→254→250（高い安定性）
• レスポンス時間: 4.1ms→3.9ms→4.0ms
• 用途: ログイン状態、ショッピングカート

キーポイント:

• Webアプリケーションの基本機能として、安定したパフォーマンスを提供。
• サーバー依存を排除。

システム構成図

┌─────────────┐
│User's Browser│
└─────────────┘
       │
   1. Request with Session ID (Cookie)
       │
┌─────────────┐
│Load Balancer│
└─────────────┘
       │
┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│Web App Svr 1│    │Web App Svr 2│    │Web App Svr N│
└─────────────┘    └─────────────┘    └─────────────┘
       │                   │                   │
   2. Read/Write Session Data
       │                   │                   │
       └───────────────────┼───────────────────┘
                           │
                  ┌─────────────┐
                  │    Redis    │
                  │Session Store│
                  └─────────────┘
                           │
                  3. Return Session Data
                           │
                  ┌─────────────┐
                  │Web App Svr 1│
                  └─────────────┘
                           │
                  4. Response
                           │
                  ┌─────────────┐
                  │User's Browser│
                  └─────────────┘

解説:
このシステムは、ステートレスなWebアプリケーションでセッション情報を管理するために、外部のセッションストアを利用する構成です。

1. ユーザーのブラウザは、リクエスト時にセッションIDをクッキーに含めて送信します。
2. ロードバランサーはリクエストをいずれかのWebアプリケーションサーバーに転送します。
3. Webアプリケーションサーバーは、受け取ったセッションIDをキーとして、Redisセッションストアからユーザーのセッションデータを読み書きします。
4. セッションデータを処理に利用し、レスポンスをブラウザに返します。

このアーキテクチャにより、特定のサーバーにセッションが依存しない（セッションアフィニティが不要）ため、Webアプリケーション層を自由にスケールアウトできます。

leaderboard：ランキングシステム

概要: このパターンは、RedisのSorted Setを用いてリアルタイムランキングを実現する。スコアに基づく自動ソートで、高速なランキング取得と更新が可能。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 256→256→245（非常に安定）
• レスポンス時間: 3.9ms→3.9ms→4.0ms
• 用途: ゲームランキング、SNSいいね数

キーポイント:

• リアルタイムランキング要件に対して、極めて安定したパフォーマンスを提供。
• Sorted Setの効率性が高い。

システム構成図

┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│  User 1     │    │  User 2     │    │  User N     │
└─────────────┘    └─────────────┘    └─────────────┘
       │                   │                   │
   Update Score    View Leaderboard    Check Rank
       │                   │                   │
       └───────────────────┼───────────────────┘
                           │
                  ┌─────────────┐
                  │Python/Flask │
                  │ API Server  │
                  └─────────────┘
                           │
                  ZADD, ZREVRANGE, ZRANK
                           │
                  ┌─────────────┐
                  │    Redis    │
                  │Sorted Set   │
                  └─────────────┘

解説:
このシステムは、RedisのSorted Setデータ構造を利用してリアルタイムのランキング（リーダーボード）を実装しています。

1. ユーザー（クライアント）は、スコアの更新、ランキングの表示、または自身の順位の確認をAPIサーバーにリクエストします。
2. APIサーバーは、リクエストに応じてRedisのSorted Setコマンド（ZADDでスコアを追加/更新、ZREVRANGEでランキングを取得、ZRANKで特定のユーザーの順位を取得）を実行します。
3. Redisはスコアに基づいてメンバーを自動的にソートして保持しているため、これらの操作を非常に高速に実行できます。結果はAPIサーバーを経由してユーザーに返されます。

line-streams：メッセージングシステム

概要: このパターンは、Redis Streamsを用いて永続化されたメッセージングを実現する。プロデューサーとコンシューマーの分離で、高い信頼性とスループットを提供。

性能特性

• QPS（Queries Per Second: 毎秒のクエリ数）: 283→249→283（安定した高スループット）
• レスポンス時間: 3.5ms→4.0ms→3.5ms
• 用途: リアルタイムメッセージング、イベントストリーミング

キーポイント:

• Redis Streamsによる永続化メッセージングで、高い信頼性とスループットを提供。
• コンシューマーグループで並行処理が可能。

システム構成図

┌─────────────┐    ┌─────────────┐
│ Producer 1  │    │ Producer 2  │
└─────────────┘    └─────────────┘
       │                   │
       └───────────────────┼───────────────────┘
                           │
                  Produce Message
                           │
                  ┌─────────────┐
                  │ Redis Stream│
                  └─────────────┘
                           │
                  Distribute Messages
                           │
┌─────────────┐    ┌─────────────┐    ┌─────────────┐
│ Consumer 1  │    │ Consumer 2  │    │ Consumer N  │
└─────────────┘    └─────────────┘    └─────────────┘
       │                   │                   │
       └───────────────────┼───────────────────┘
                           │
                  ┌─────────────┐
                  │   Monitor   │
                  │Pending Msgs │
                  └─────────────┘
                           │
                  Check & Re-assign
                           │
                  ┌─────────────┐
                  │ Redis Stream│
                  └─────────────┘

解説:
このシステムは、Redis Streamsを利用したメッセージングシステムです。

• Producers: メッセージを生成し、Redis Streamに送信します。
• Redis Stream: メッセージを永続的に保存し、順序を保証するログ構造のデータストアです。
• Consumers: コンシューマーグループを形成し、ストリームからメッセージを並行して受信・処理します。コンシューマーグループの機能により、各メッセージはグループ内の一つのコンシューマーにのみ配信されることが保証されます。
• Pending Messages Logic: あるコンシューマーがメッセージの処理に失敗したり、クラッシュした場合、そのメッセージは「ペンディング（未処理）」状態になります。監視プロセスがこれらのペンディングメッセージを検出し、他のアクティブなコンシューマーに再割り当てすることで、メッセージの処理を保証します。

パターン選択の指針

1. 高スループット重視の場合

推奨: rate-limiting, session-store, leaderboard

• QPS 250以上を安定して維持
• レスポンス時間 4ms以下

2. 強一貫性が必要な場合

推奨: quorum-consistency

• 金融取引、在庫管理
• レイテンシとのトレードオフを許容

3. 安定性最優先の場合

推奨: cache-aside

• 低スループットでも確実な動作
• 負荷変動への耐性が最も高い

4. 分散制御が必要な場合

推奨: coordinator-ring

• 協調オーバーヘッドを考慮した設計
• 中規模クラスターに適用

5. 排他制御が必要な場合

推奨: distributed-lock

• CPU負荷増加に注意
• ロック競合の監視が重要

パフォーマンス比較表

パターン	QPS (軽負荷)	QPS (中負荷)	QPS (重負荷)	レスポンス時間 (平均)	CPU使用率	安定性	主な用途
coordinator-ring	300	248	247	3.3ms	0.05%	中	分散協調
quorum-consistency	168	192	174	5.9ms	-	高	強一貫性
sharding-replica	230	212	207	4.3ms	-	高	スケーラビリティ
distributed-lock	195	236	222	4.3ms	0.22%	中	排他制御
cache-aside	126	124	132	7.9ms	0.03%	最高	安定性
bloom-sstable	250	253	0.89	-	-	低	ストレージ最適化
rate-limiting	265	268	261	3.7ms	0.04%	最高	レート制限
session-store	243	254	250	4.1ms	-	高	セッション管理
leaderboard	256	256	245	3.9ms	-	最高	ランキング
line-streams	283	249	283	3.5ms	-	高	メッセージング

実装時の注意点

1. bloom-sstableパターンの問題

重負荷時の99.6%エラー率とメモリリークにより、現在の実装は本番使用に適しません。以下の修正が必要です：

• メモリ使用量の制限実装
• エラーハンドリングの改善
• コンパクション処理の最適化

2. distributed-lockパターンの監視

CPU使用率の急激な増加を監視し、以下の対策を実装してください：

• デッドロック検知機構
• ロック保持時間の制限
• 競合発生時の指数バックオフ

3. パフォーマンス監視の重要性

各パターンにおいて、以下のメトリクスの継続的な監視が重要です：

• QPS（クエリ毎秒）
• レスポンス時間（平均、P95、P99）
• CPU使用率
• メモリ使用量
• エラー率

グラフ分析による詳細解説

実際の負荷テストで得られた7つのグラフから、各パターンの特性を詳しく分析します。

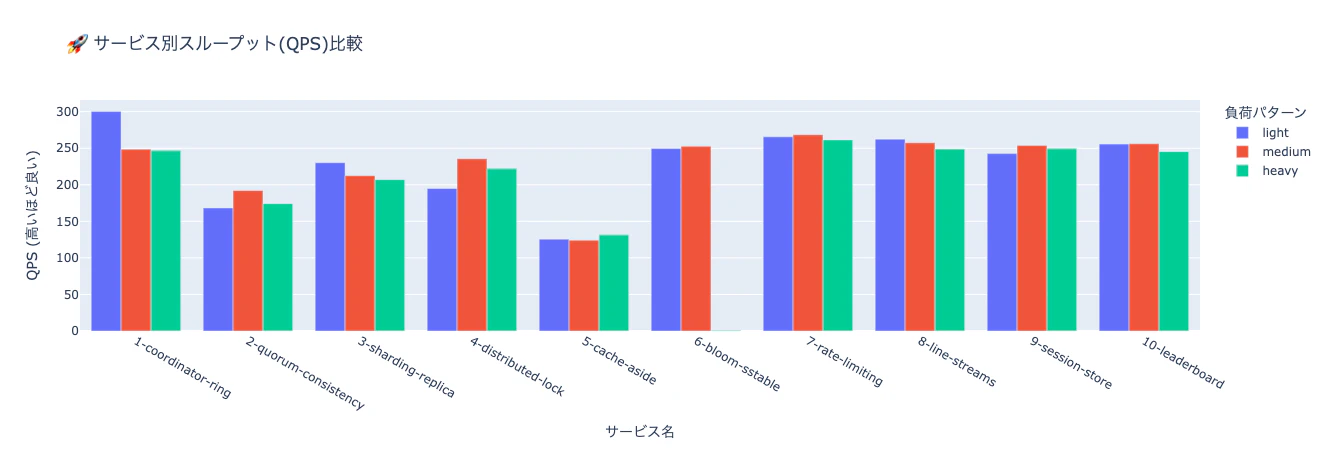

グラフ1: サービス別スループット（QPS）比較

重要な発見:

• coordinator-ring（青）: 300→248→247と高スループットながら負荷増加で劣化
• bloom-sstable（緑）: 重負荷で0.89まで急落（99.6%エラー率）
• cache-aside（紫）: 126前後で最も低いが極めて安定
• rate-limiting系（赤）: 250前後で最も安定した高スループット

このグラフから、bloom-sstableパターンは重負荷で完全に破綻することが明確になります。

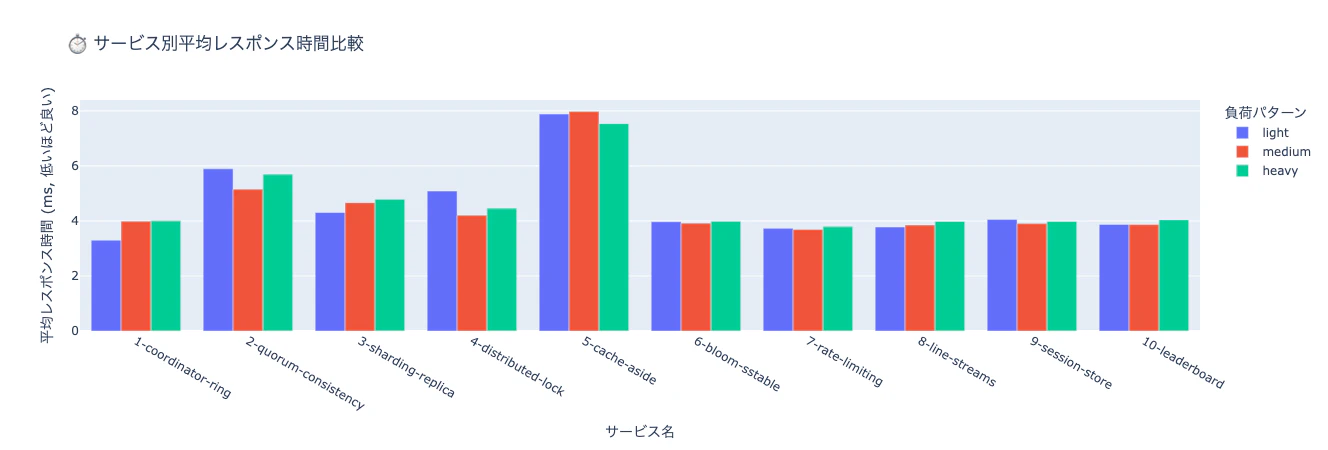

グラフ2: サービス別平均レスポンス時間比較

パフォーマンス階層の明確化:

• 高速グループ（3-4ms）: coordinator-ring, rate-limiting, session-store, leaderboard
• 中速グループ（4-6ms）: sharding-replica, distributed-lock, quorum-consistency
• 低速グループ（7-8ms）: cache-aside（キャッシュミス時のDB読み込み）

cache-asideの長いレスポンス時間は、キャッシュミス時のデータベースアクセスが原因です。

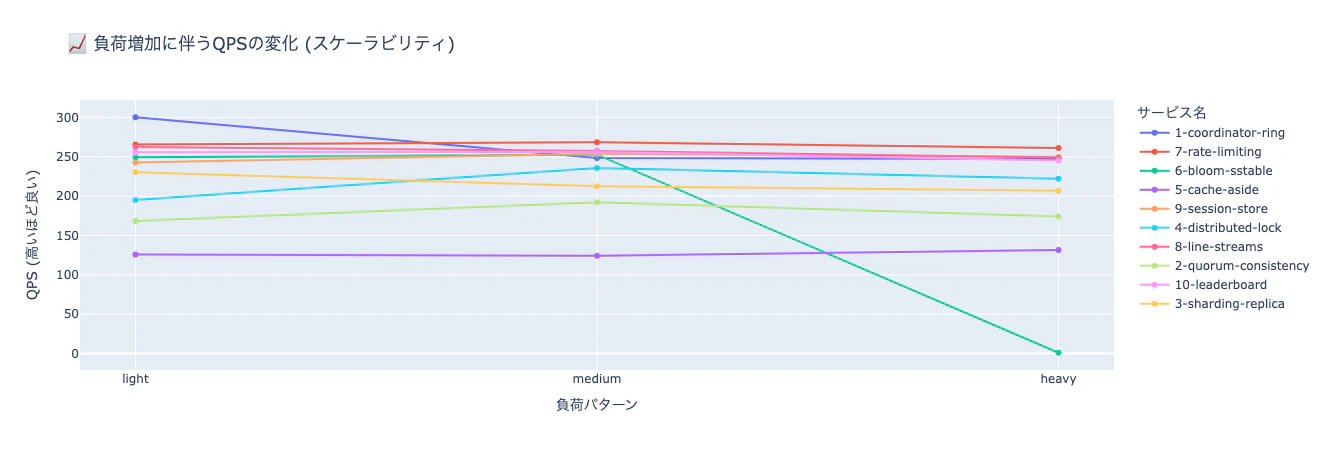

グラフ3: 負荷増加に伴うQPSの変化（スケーラビリティ）

スケーラビリティランキング:

1. 最優秀: rate-limiting（緑線）- ほぼ水平で変化なし
2. 優秀: session-store, leaderboard - 軽微な変動のみ
3. 良好: coordinator-ring - 軽微な右下がり
4. 問題あり: bloom-sstable（水色線） - 重負荷で垂直落下

このグラフは各パターンの本番環境での信頼性を予測する重要な指標です。

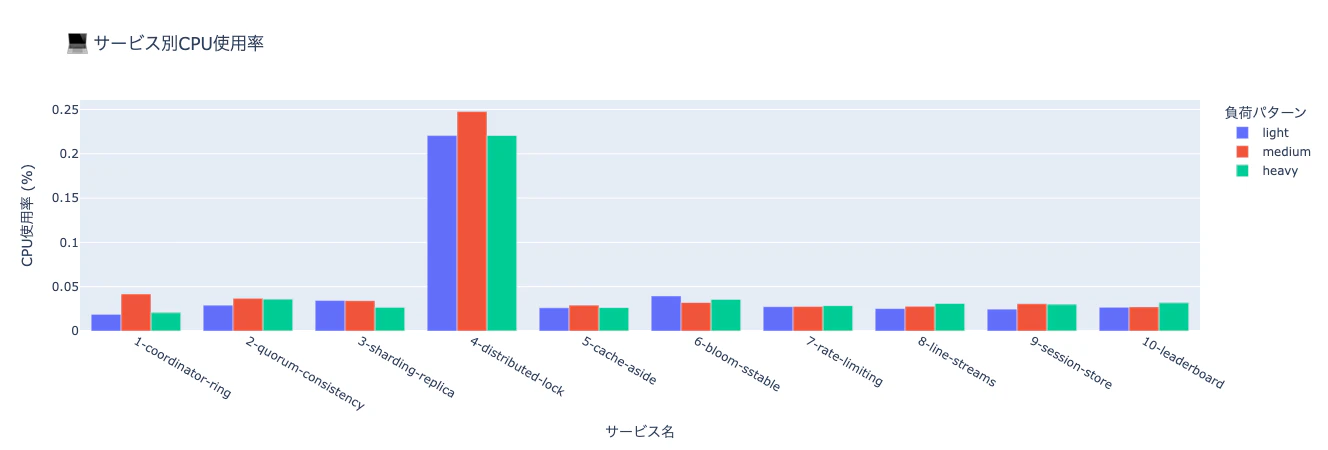

グラフ4: サービス別CPU使用率

CPU効率性の分析:

• distributed-lockが突出して高い（0.25%） - ロック競合による処理負荷
• cache-asideが次に高い（0.03-0.04%） - キャッシュ処理オーバーヘッド
• その他は0.03%以下で効率的

distributed-lockパターンは排他制御の特性上、CPU使用率が高くなる傾向があります。

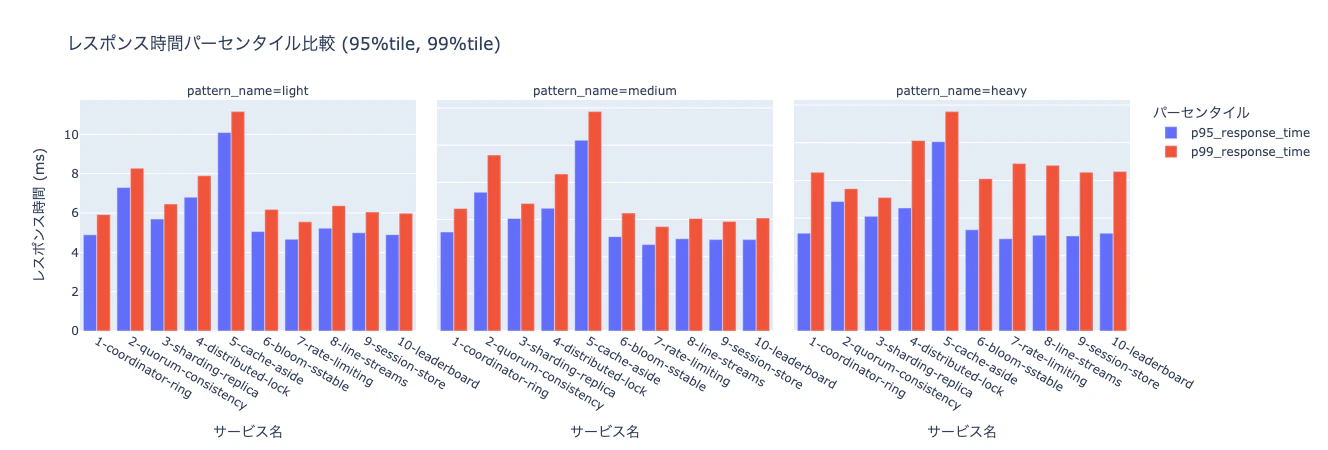

グラフ5: レスポンス時間パーセンタイル（P95, P99）

テールレイテンシの問題:

• quorum-consistencyとdistributed-lockでP99が特に悪化
• cache-asideは安定したレイテンシ分布を示す
• 軽負荷パターンではdistributed-lockのP99が12msに達する

このグラフは、SLA設計時の重要な判断材料となります。

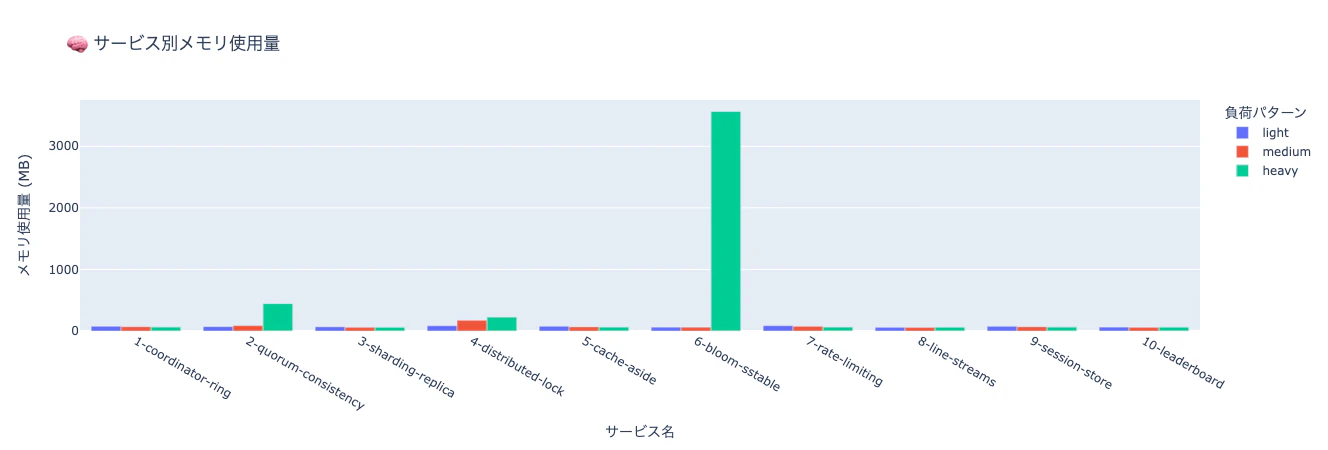

グラフ6: サービス別メモリ使用量

メモリ効率性の評価:

• bloom-sstableで異常なメモリ増加（3.7GB） - 明らかなメモリリーク
• distributed-lockも重負荷でメモリ増加傾向
• その他のパターンは安定したメモリ使用量

bloom-sstableの異常なメモリ消費は、実装上の重大な欠陥を示しています。

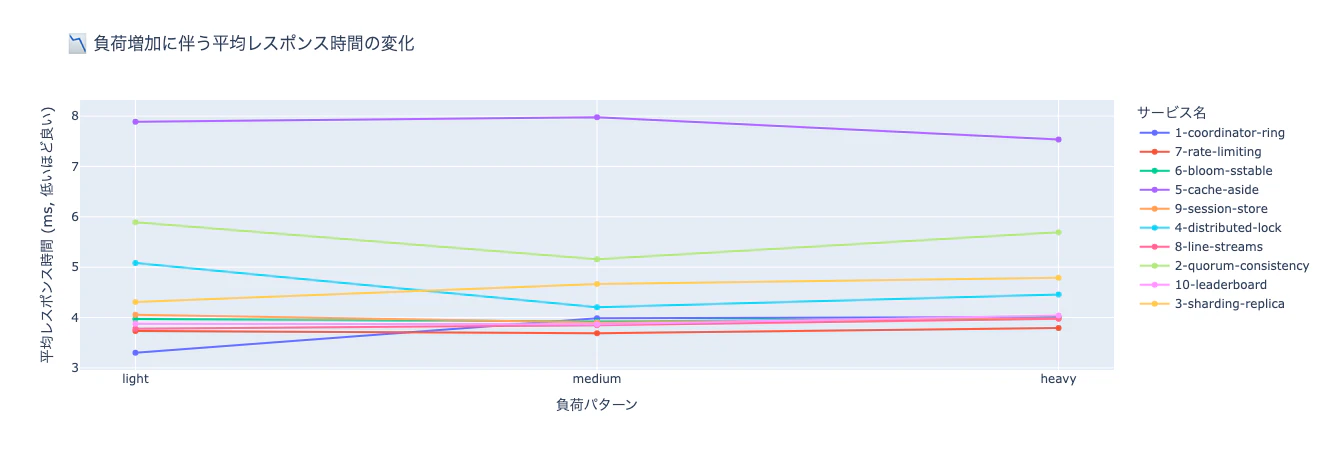

グラフ7: 負荷増加に伴う平均レスポンス時間の変化

負荷耐性の最終評価:

• cache-aside（紫線）: 最も安定 - 負荷に関係なく一定
• coordinator-ring（青線）: 負荷増加でわずかに改善
• quorum-consistency（緑線）: U字カーブで中負荷が最適

この結果から、cache-asideパターンの優れた負荷耐性が確認できます。

設計指針

1. 本番環境での信頼性順位

1. cache-aside: 全グラフで最も安定
2. rate-limiting: 高スループット+高安定性
3. session-store: バランス型の優秀なパターン
4. coordinator-ring: 高性能だが負荷で軽微劣化
5. quorum-consistency: 一貫性重視でレイテンシ犠牲

2. 避けるべきパターン

• bloom-sstable: 現在の実装は本番使用不可
• distributed-lock: 高CPU使用率とテールレイテンシに注意

3. 用途別推奨パターン

• Webアプリケーション: session-store + cache-aside
• API Gateway: rate-limiting
• ゲーム/SNS: leaderboard
• 金融システム: quorum-consistency
• 分散DB: coordinator-ring

まとめ

Key-Valueストアの設計パターン選択は、システム要件と性能特性のトレードオフを慎重に評価する必要があります。今回の7つのグラフ分析により、各パターンの特性が定量的に明らかになりました。

特に重要な発見:

1. rate-limitingとcache-asideが異なるアプローチで高い信頼性を実現
2. bloom-sstableパターンには実装上の重大な問題が存在
3. distributed-lockは機能的には重要だが、リソース消費に注意が必要
4. quorum-consistencyは強一貫性の対価として性能を犠牲にする明確なトレードオフ

システム設計時には、これらのグラフデータを参考に、要件に最適なパターンを選択してください。また、本番運用では継続的なパフォーマンス監視により、想定外の問題を早期発見できる体制を整備することが重要です。
