[Oracle Cloud] クロステナンシーピアリングをしてみた

はじめに

Oracle Cloud の仮想ネットワーク VCN は、別のテナント(契約) 同士で直接接続が出来ます。クロス・テナンシー・ピアリングという方法で、VCN 同士を直接接続して、互いに通信し合うことが出来ます。マルチテナンシー構成で便利にネットワーク構成が出来ます。

こちらに概要が公開されています。

今回の記事では、クロス・テナンシー・ピアリングの設定方法を紹介します。

構成図

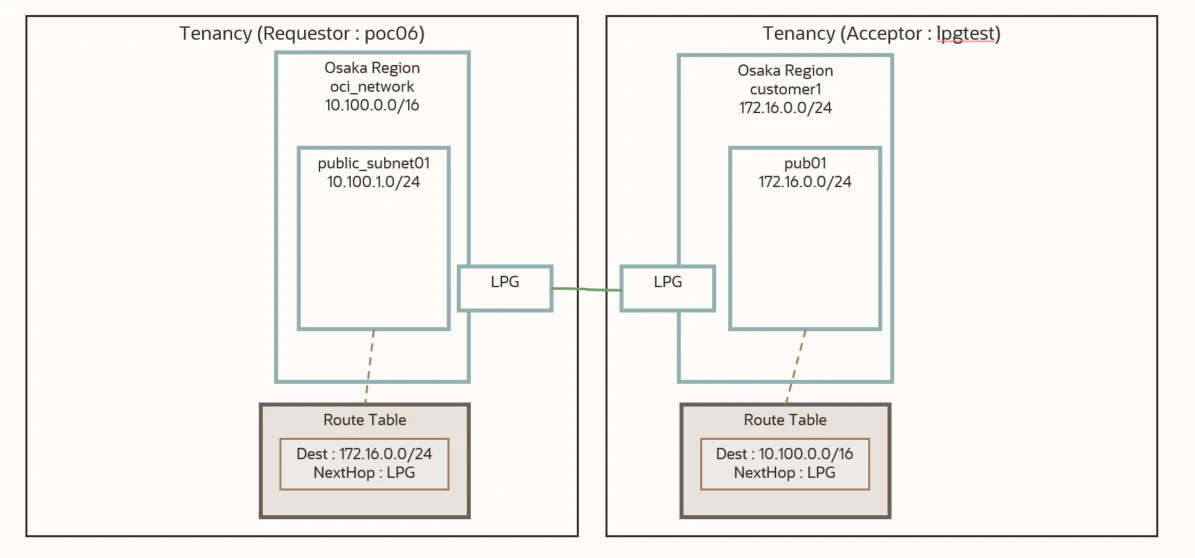

まず、全体像をお見せします。2つのテナンシーにある VCN を接続します。それぞれの VCN で LPG (Local Peering Gateway) を作成して互いにピアリングをした後に、Route Table で互いの経路情報を定義することで通信が出来ます。

分かりやすさのために、Tenancy の OCID を記載します。一部変更しているダミーな値となっています。

• Requestor
• Tenant OCID : ocid1.tenancy.oc1..aaaaaaaahysodjbc46bsbxjwtu4hcxos6uxhhldgeeq5yvw4vrwsdz34sfta
• Acceptor
• Tenant OCID : ocid1.tenancy.oc1..aaaaaaaaoopalje5rdn5nxqupyg3wn7jt5icmqn7fomevd5cbsc5ugfsby5q

IAM Policy 設定 (Requestor 側)

別テナント同士で、クロステナンシーピアリングをするために、IAM Policy で互いに連携できるようにします。

次の情報を Requestor 側で設定します。

• Acceptor 側の Tenant OCID
• グループ名 (Administrators) は、Requestor の IAM Group 名

Define tenancy Acceptor as ocid1.tenancy.oc1..aaaaaaaaoopalje5rdn5nxqupyg3wn7jt5icmqn7fomevd5cbsc5ugfsby5q
Allow group Administrators to manage local-peering-from in tenancy
Endorse group Administrators to manage local-peering-to in tenancy Acceptor
Endorse group Administrators to associate local-peering-gateways in tenancy with local-peering-gateways in tenancy Acceptor

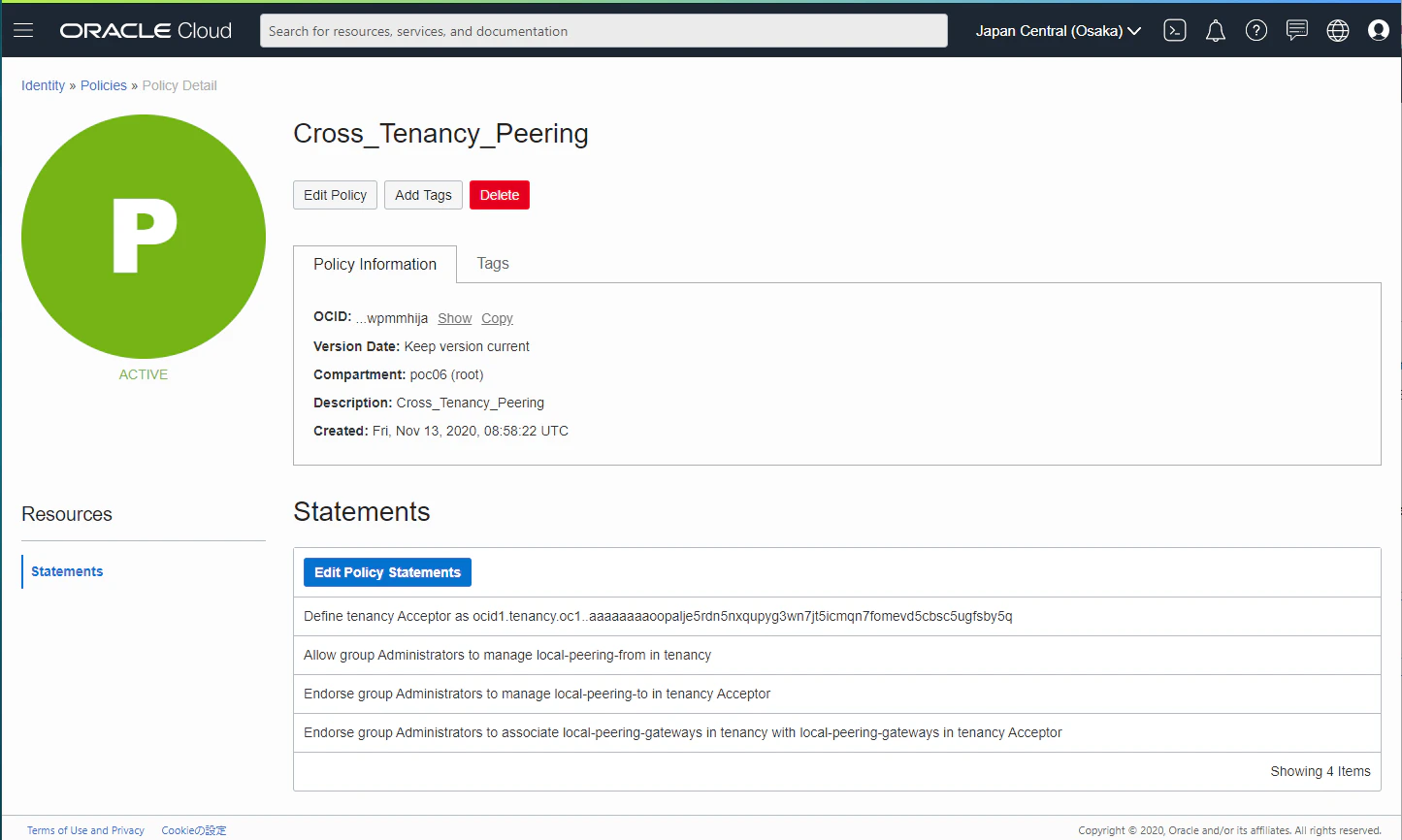

このような具合に設定します。

IAM Policy 設定 (Acceptor 側)

今後は、次の情報を Acceptor 側で設定します。

• Requestor 側の Tenancy OCID
• Requestor 側の IAM Group (Administrators) の OCID
• Define の Group 名は何でもいい

Define tenancy Requestor as ocid1.tenancy.oc1..aaaaaaaahysodjbc46bsbxjwtu4hcxos6uxhhldgeeq5yvw4vrwsdz34sfta
Define group RequestorGrp as ocid1.group.oc1..aaaaaaaacgs5qorutdhb3abnh3nprosi4u54n2tgilptyqbthpn6rmg3d46q
Admit group RequestorGrp of tenancy Requestor to manage local-peering-to in tenancy
Admit group RequestorGrp of tenancy Requestor to associate local-peering-gateways in tenancy Requestor with local-peering-gateways in tenancy

LPG作成 (Requestor 側)

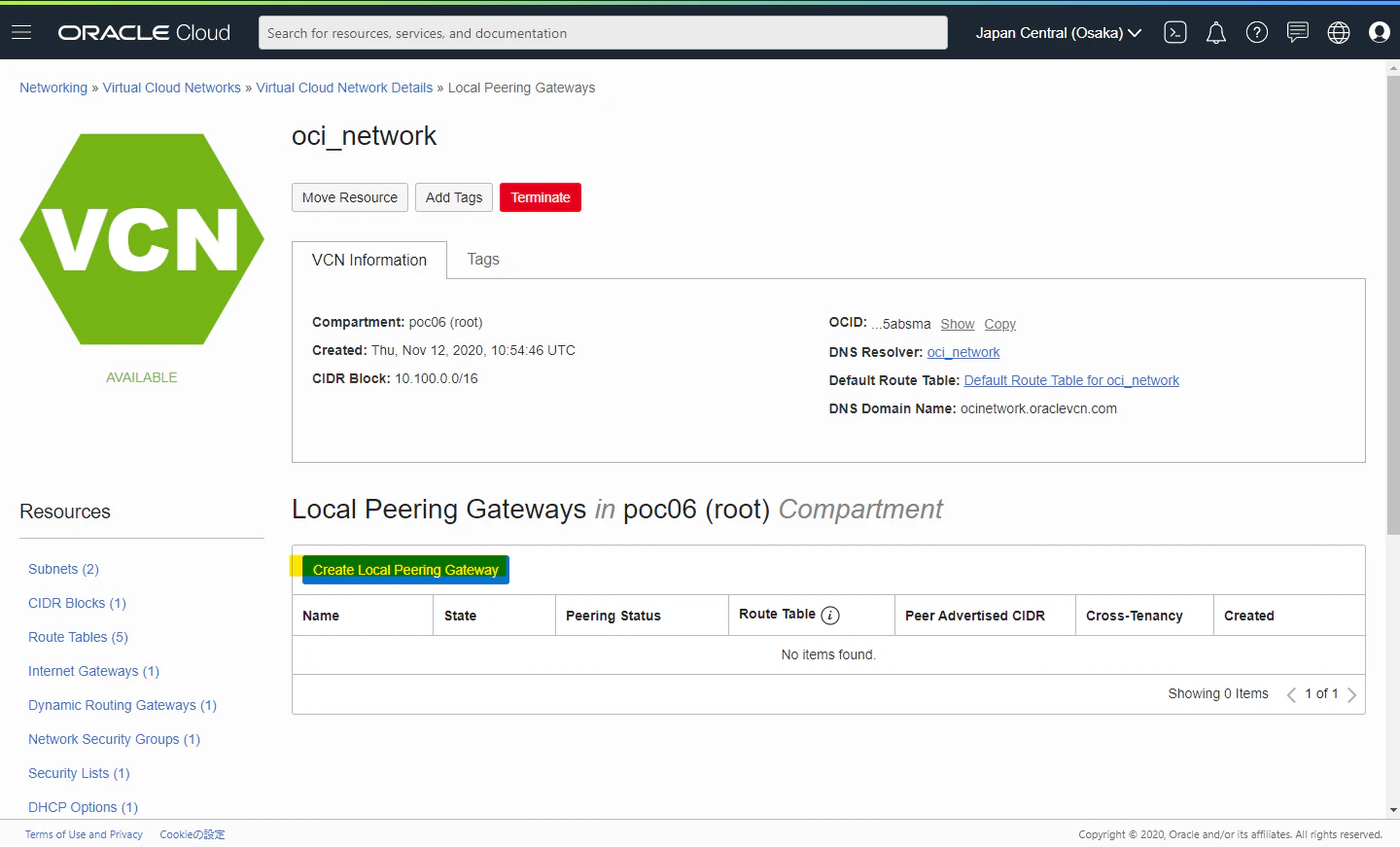

次に、2つのテナンシーで、LPG(Local Peering Gateway) を作成します。

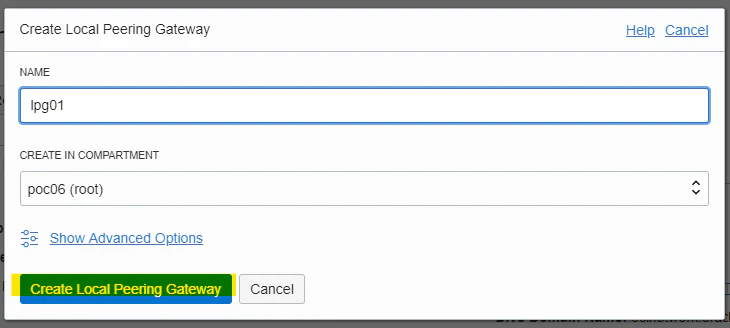

Create

完了

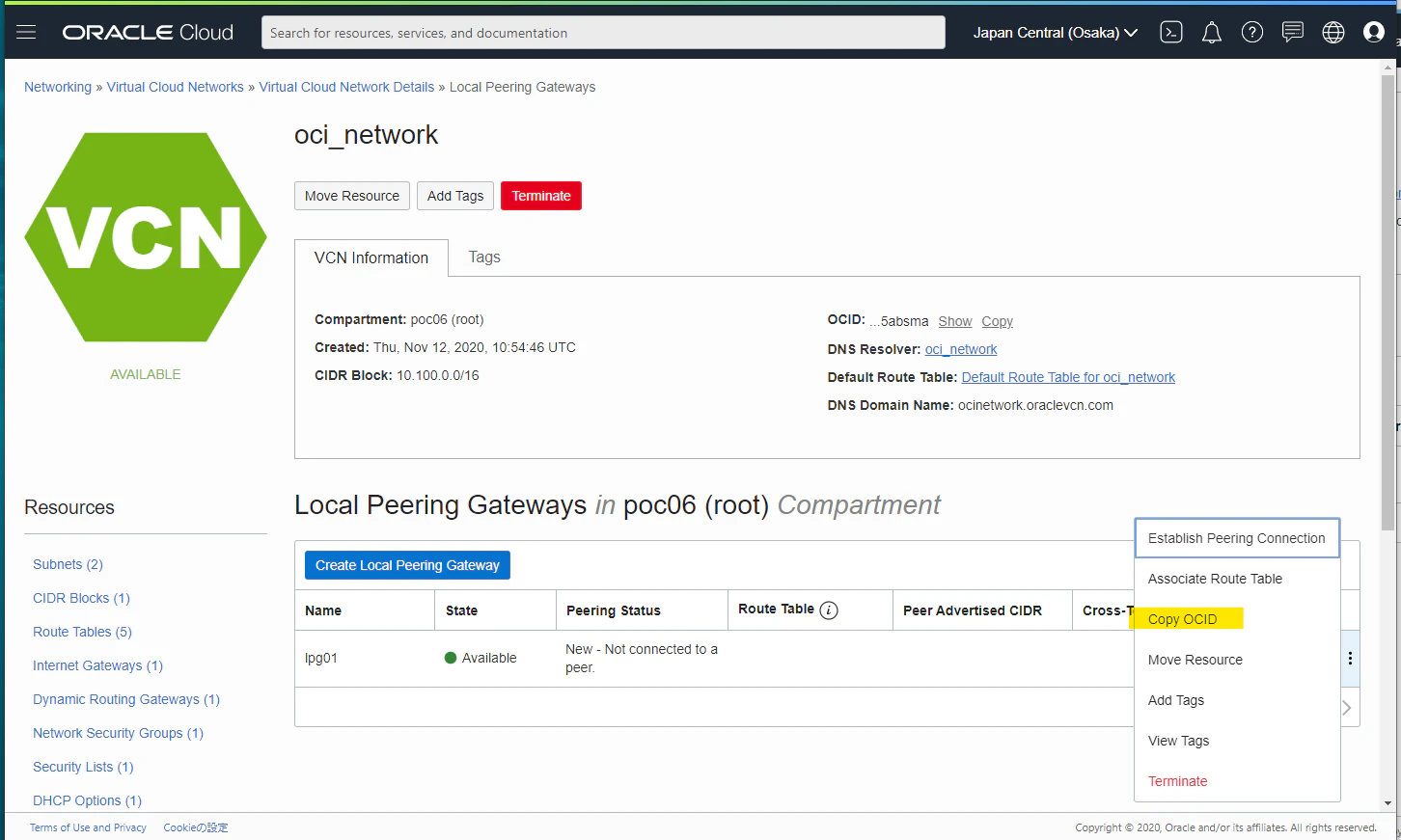

Copy OCID

ocid1.localpeeringgateway.oc1.ap-osaka-1.aaaaaaaa53jxvqq7yzunnt3lznl7mei33loukbuazlnecuyetdz3d5c2bkmq

LPG作成 (Acceptor 側)

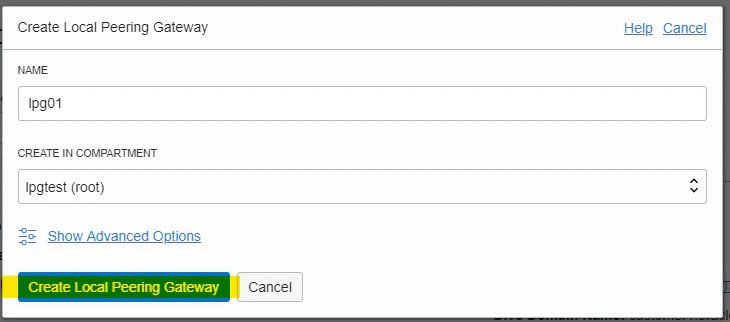

反対のテナンシーでも LPG を作成します。

create

作成完了

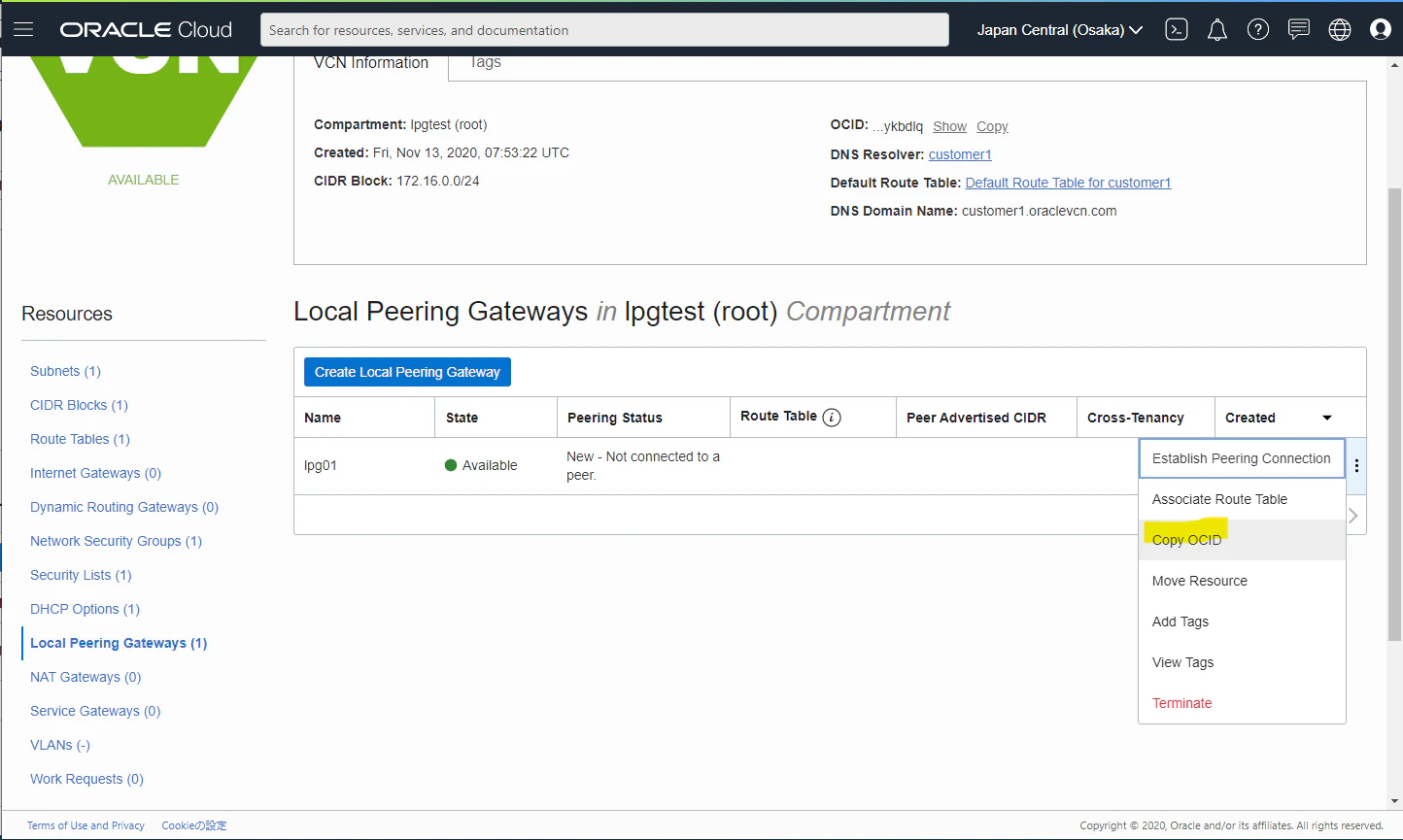

Copy OCID

ocid1.localpeeringgateway.oc1.ap-osaka-1.aaaaaaaammolzlaw33xrbrvt6b4hqe5puyhhtrytlfmqq63fj3v5rlasoneq

クロステナンシーピアリングの設定 (Requestor 側)

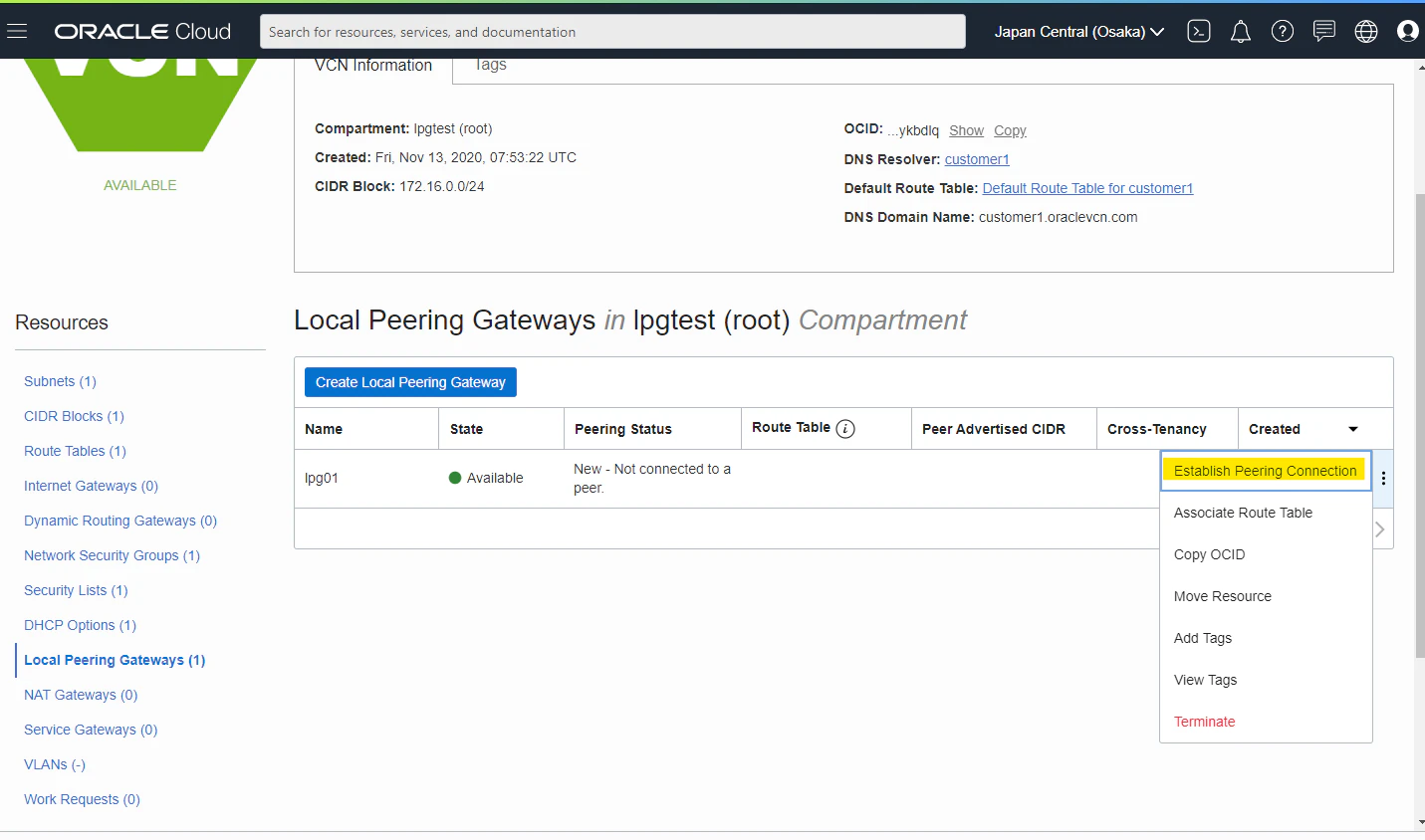

クロステナンシーピアリングをしていきます。設定は、Requestor 側だけで完了します。

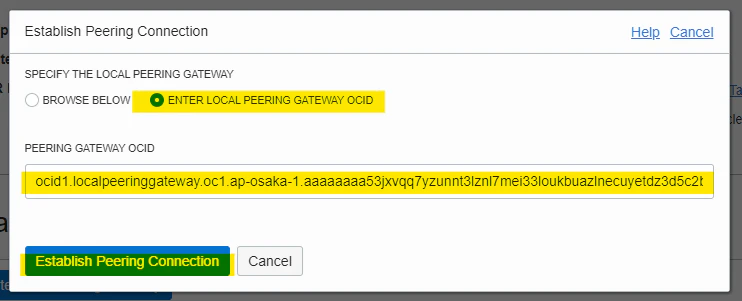

Acceptor 側の LPG OCID を入れる

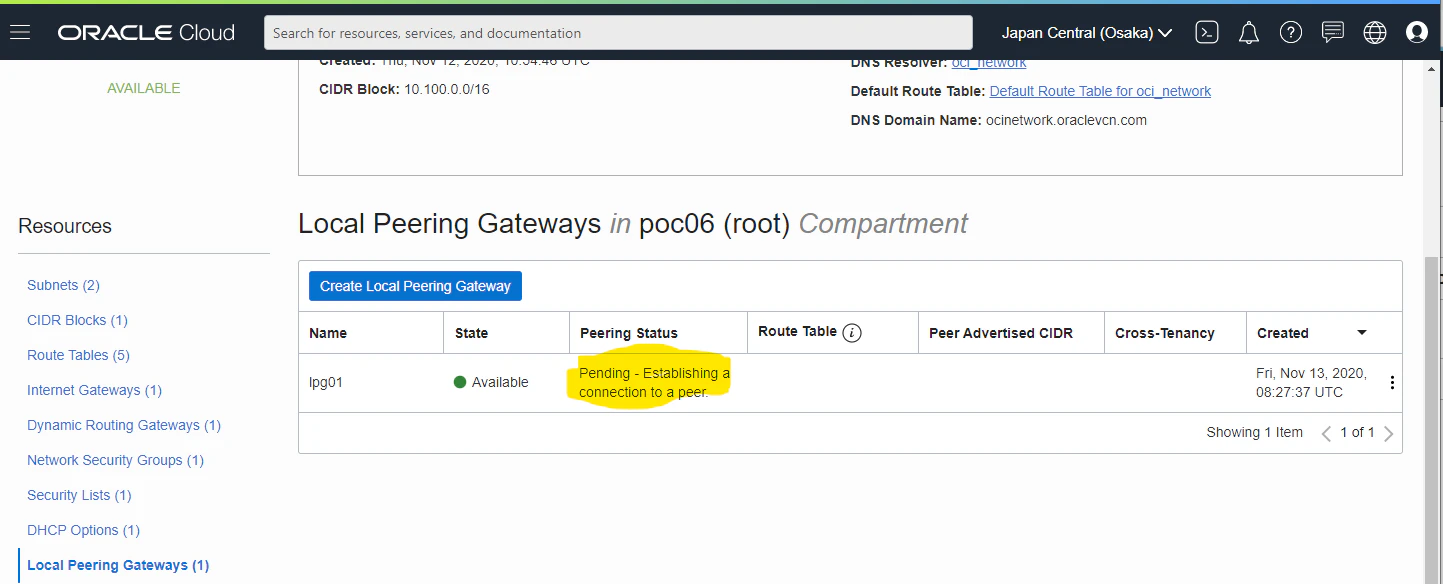

Pending 状態になります。このまま待ちます。

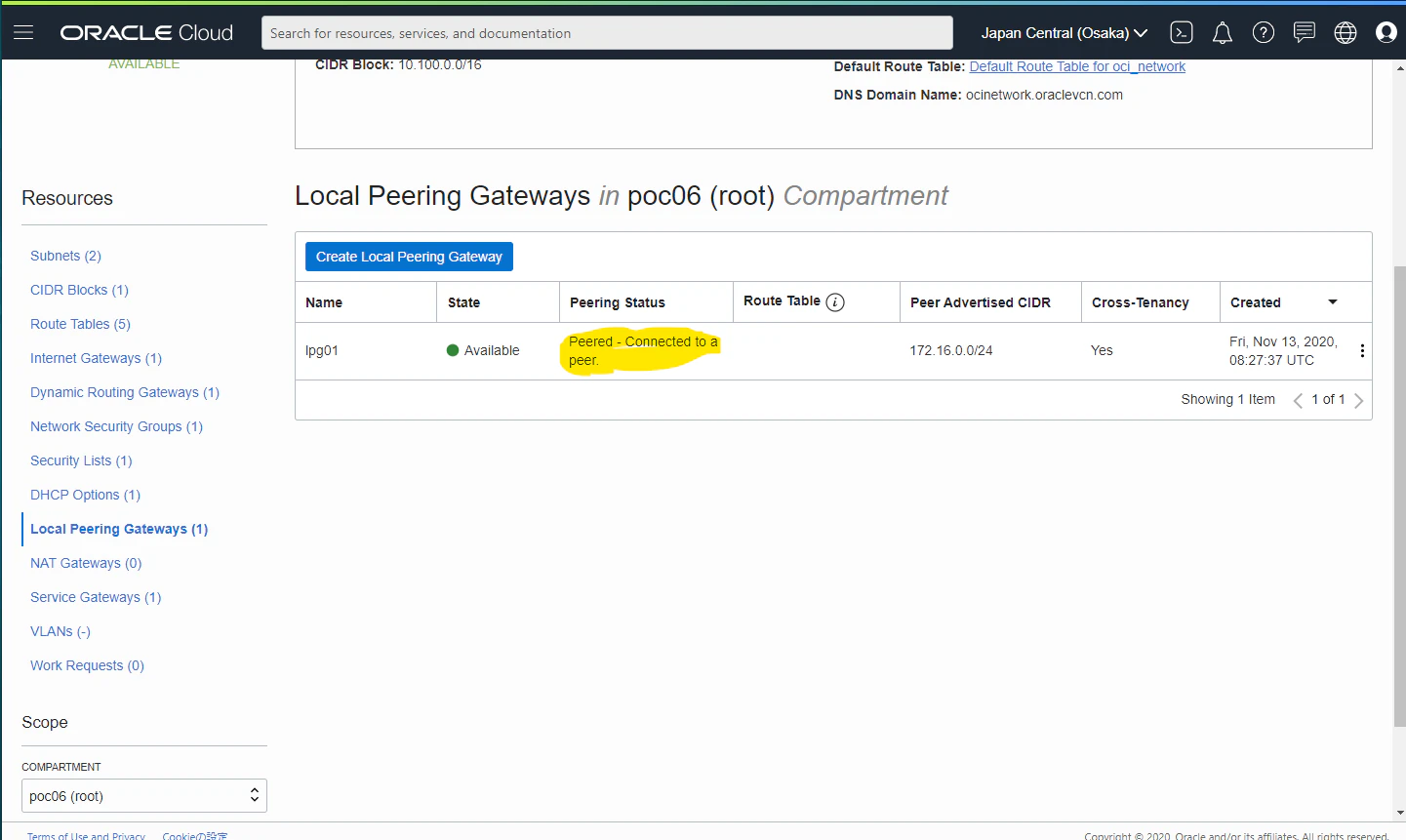

自動的にPeer 完了となります。

Route Table の設定

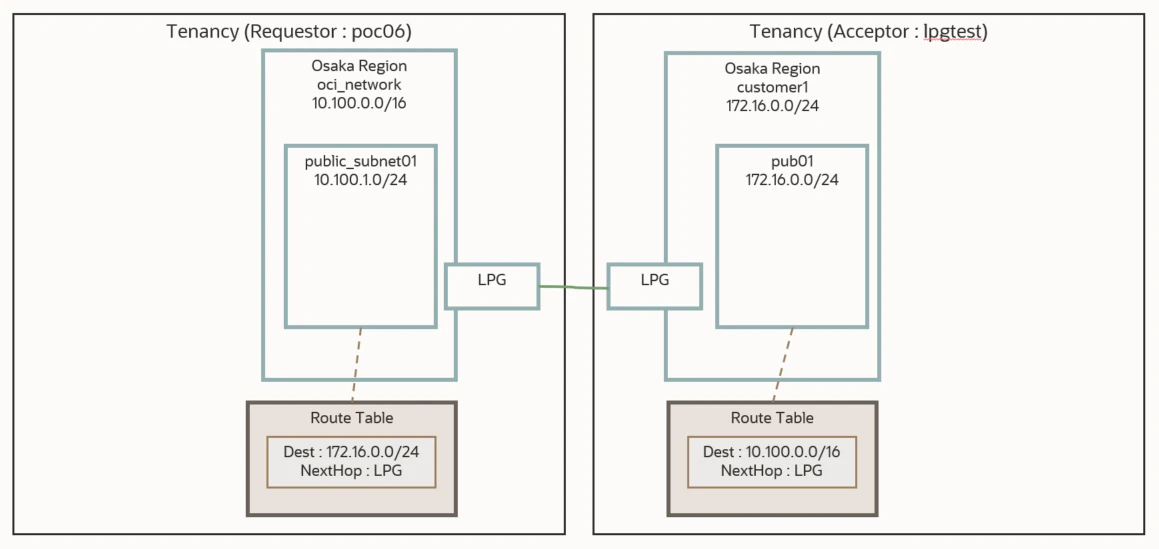

互いに疎通出来るような Route Table の設定を入れていきます。

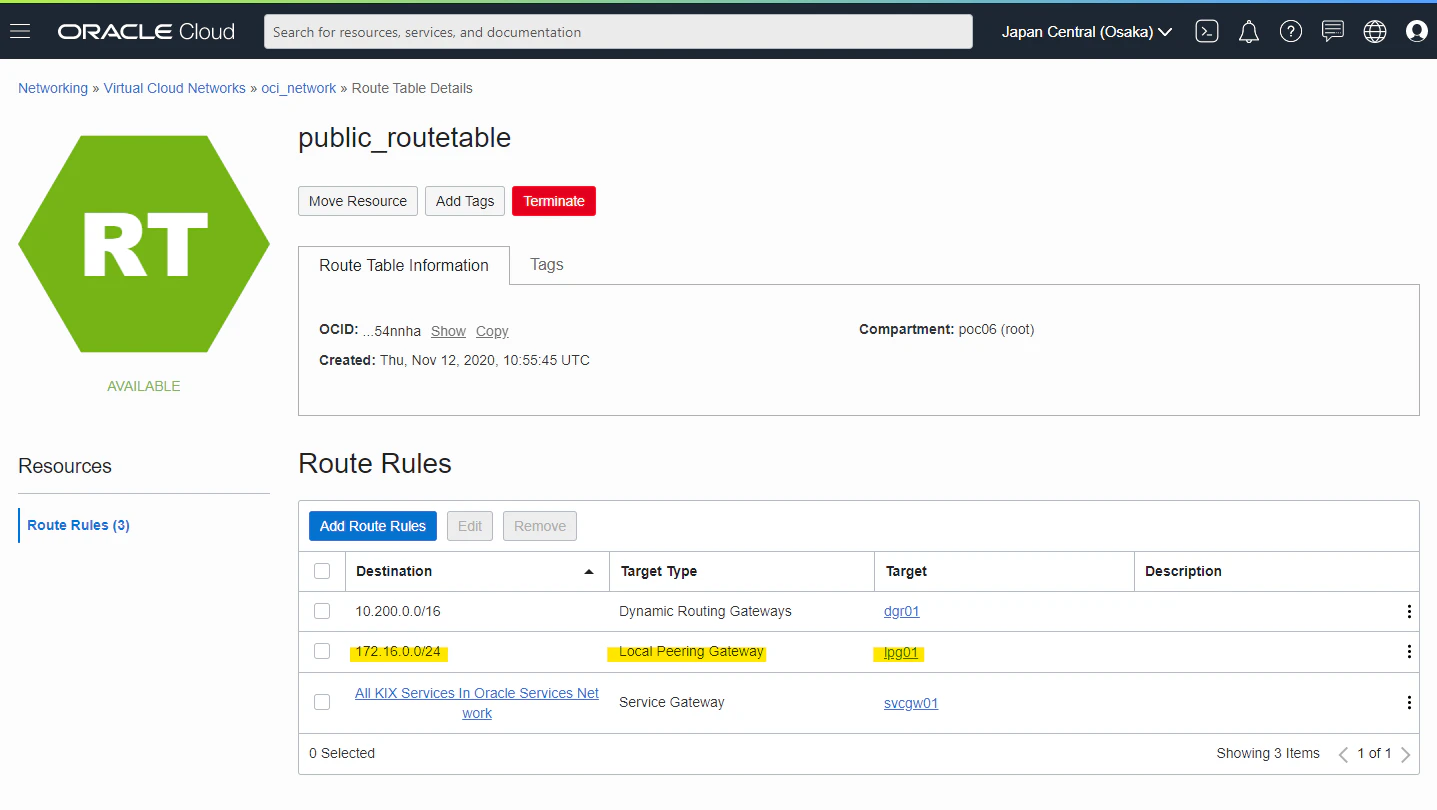

Requestor 側

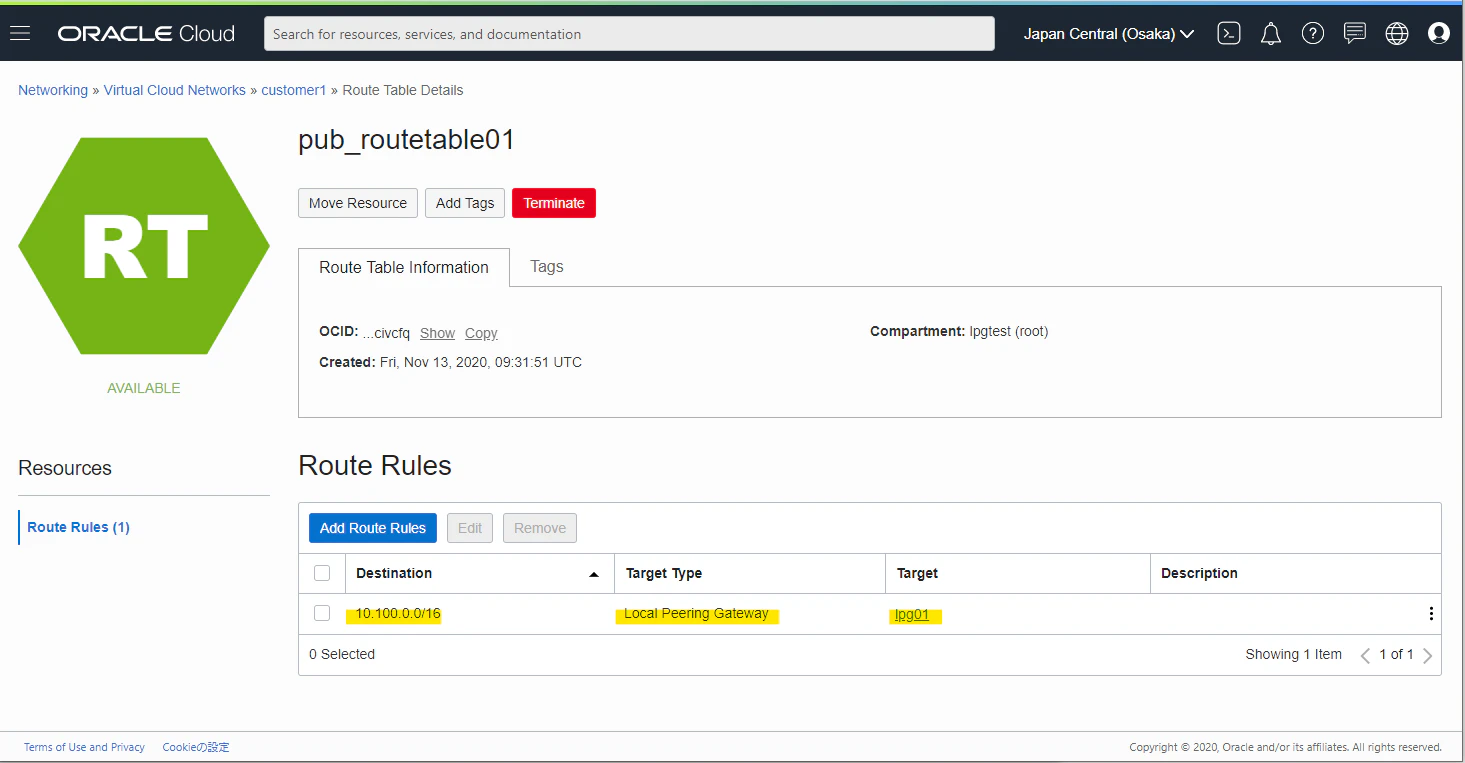

Acceptor 側

疎通出来る

これで、クロステナンシーピアリングが完了です。互いに疎通が出来ます。

[opc@bastion-osaka ~]$ ping 172.16.0.2
PING 172.16.0.2 (172.16.0.2) 56(84) bytes of data.
64 bytes from 172.16.0.2: icmp_seq=1 ttl=64 time=0.387 ms
64 bytes from 172.16.0.2: icmp_seq=2 ttl=64 time=0.329 ms
64 bytes from 172.16.0.2: icmp_seq=3 ttl=64 time=0.329 ms
64 bytes from 172.16.0.2: icmp_seq=4 ttl=64 time=0.331 ms
^C
--- 172.16.0.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3062ms
rtt min/avg/max/mdev = 0.329/0.344/0.387/0.024 ms
[opc@bastion-osaka ~]$
