[Oracle Cloud] Data Integration のチュートリアルをやってみた

Posted at 2020-09-13

はじめに

Data Integration は、様々なデータアセットからデータを取り込み、データのクレンジング・変換・再形成・変換などの ETL 処理が出来るフルマネージドサービスです。サーバー管理が不要で、GUI で視覚的にわかりやすく ETL 処理を表現できます。

2020.09.13 現在、次のデータアセットに対応しています。取り込み元、書き込み先の両方に利用できます。

Object Storage
Oracle Database
Autonomous Data Warehouse
Autonomous Transaction Processing

Data Integration のチュートリアルが、Document に公開されています。Document では文章で書かれている箇所が多く、分かりにくい部分もあります。今回の記事では、このチュートリアルの内容を、スクリーンショット付きで紹介していきます。

チュートリアルURL
https://docs.cloud.oracle.com/en-us/iaas/data-integration/tutorial/tutorials/index.htm

チュートリアルの内容は次の内容を行っていきます。

Object Storage に格納した、csv ファイル・json ファイルのデータを加工して、Autonomous Data Warehouse に格納する。

Data Integration の概念

Data Integration は、若干複雑な概念があります。チュートリアルの中で各種用語が出てくるので、どういった役割かざっくり把握しておくとよいでしょう。

公式の定義や、詳細な説明は Document に書かれています。
https://docs.cloud.oracle.com/en-us/iaas/data-integration/using/overview.htm

IAM Policy

Data Integration を実行するために、IAM Policy の設定が必要です。チュートリアル的に始める場合は、次の設定でとりあえず大丈夫です。

allow service dataintegration to use virtual-network-family in tenancy
allow service dataintegration to inspect compartments in tenancy
allow service dataintegration to inspect users in tenancy
allow any-user to use buckets in tenancy where ALL {request.principal.type='disworkspace'}
allow any-user to manage objects in tenancy where ALL {request.principal.type='disworkspace'}
allow any-user {PAR_MANAGE} in tenancy where ALL {request.principal.type='disworkspace'}

Data Integration がアクセスするリソースや許可範囲を狭くしたい場合は若干変更することも出来ます。詳細は次の Document を参照してください。
https://docs.cloud.oracle.com/en-us/iaas/data-integration/using/preparing-for-connectivity.htm#dis-access

Create Subnet

Data Integrator は、VCN 内に作ることも出来ますし、VCN 外に作ることも出来ます。一度作ると変更は出来ないため、VCN 内に作るのが良いでしょう。VCN 内のリソース・VCN 外のリソースの両方にアクセスが出来て便利です。

VCN 内に作るときは、Route Table や Security List の関係上、Data Integration 専用の Subnet を作るのが便利です。

Data Integration が Object Storage などにアクセスするため、Service Gateway を設定します。All Service 用の Service Gateway が良いです。

Data Integration の作成に関するハマりどころ

Data Integration 上で様々な物を作成・定義しますが、2020年9月13日現在、日本語を入力するとエラーになります。Task の Run や、Data を参照したときに次のエラーが出たときは、日本語の入力を全て除去してみると良いです

DIS_DATA_XPLORER_0008 - Error in getting interactive job run for opcRequestID: csidc42cde1649b58a4c7cc685fff2f4/748d205d42a94bc8b168219be93a5458, Caused by: java.nio.charset.MalformedInputException: Input length = 1.

Create Workspace

Data Integration で Workspace を作成します。ハンバーガーメニューから Data Integration を選択します。

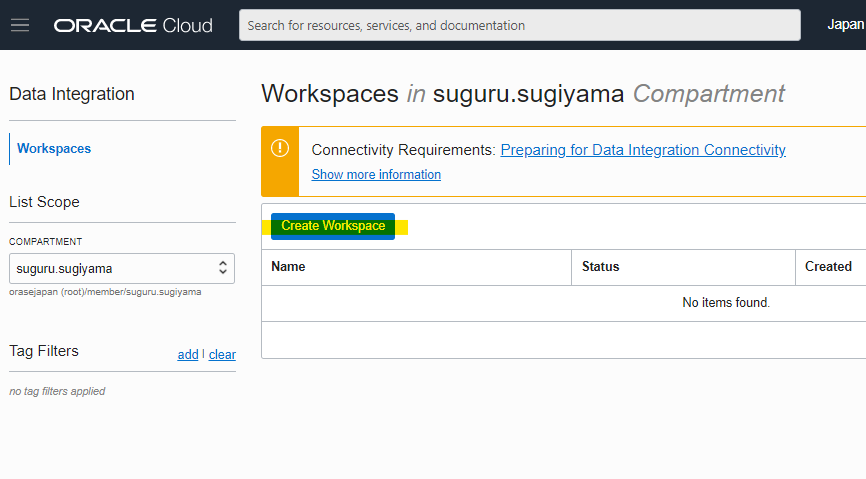

Create Workspace を押します。

各種パラメータを入れて、Create をします。日本語などのマルチバイトを入れないように注意しましょう。
Workspace は、Subnet を指定して作ります。

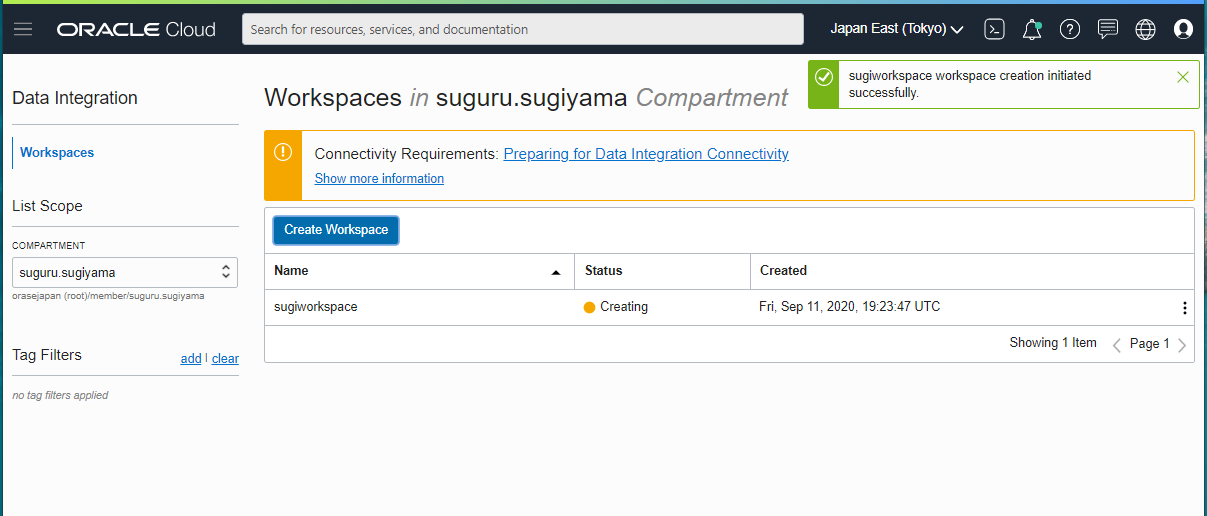

Creating となります。

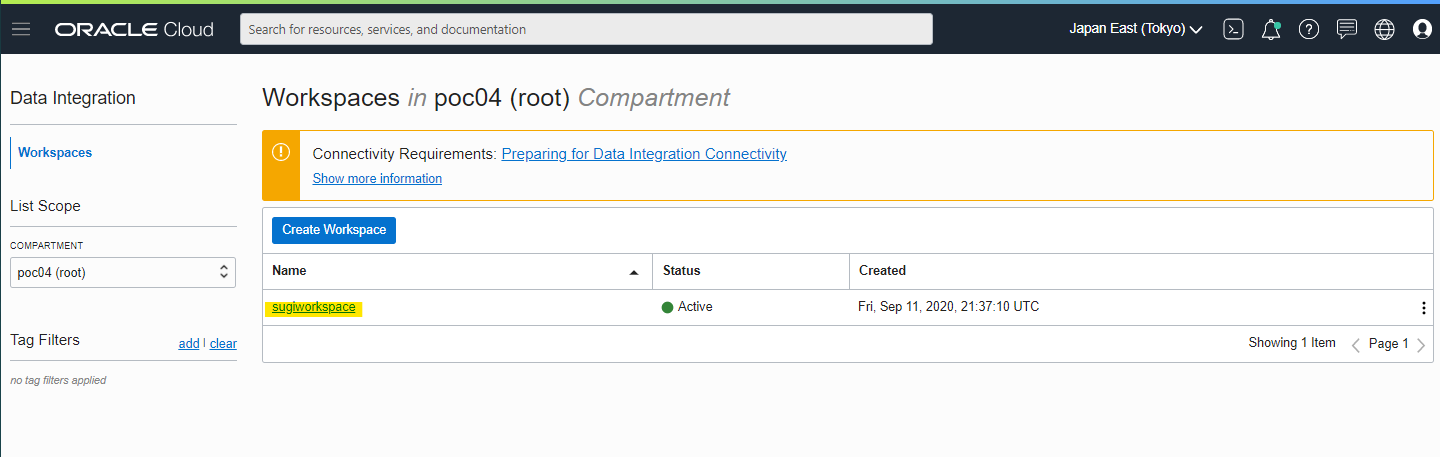

自分の環境では、約 15 分ほど待機すると、Active となりました。

Import Sample Data

次のチュートリアルで公開されている Sample データをダウンロードして、Object Storage の Bucket へ格納します。
https://docs.cloud.oracle.com/en-us/iaas/data-integration/tutorial/tutorials/00_get_sample_data.htm

次の URL にアクセスして、Sample Data をダウンロードします。
https://objectstorage.us-ashburn-1.oraclecloud.com/n/dispaas/b/oci-dataintegration-lab/o/CUSTOMERS.json
https://objectstorage.us-ashburn-1.oraclecloud.com/n/dispaas/b/oci-dataintegration-lab/o/REVENUE.csv

適当に Object Storage の Bucket を作成して、ダウンロードしてきた 2個のファイルをアップロードします。この時に namespace 名も後から使うので、コピーしておくと良いです。

namespace : idclaqkuq6tu

Connect to Data Sources

データを読み込む元と、データを書き込む先の定義をしていきます。
この手順に関するチュートリアルは、つぎの Document に書かれています。
https://docs.cloud.oracle.com/en-us/iaas/data-integration/tutorial/tutorials/02-connecting-to-data-sources.htm

Creating the Source Data Asset

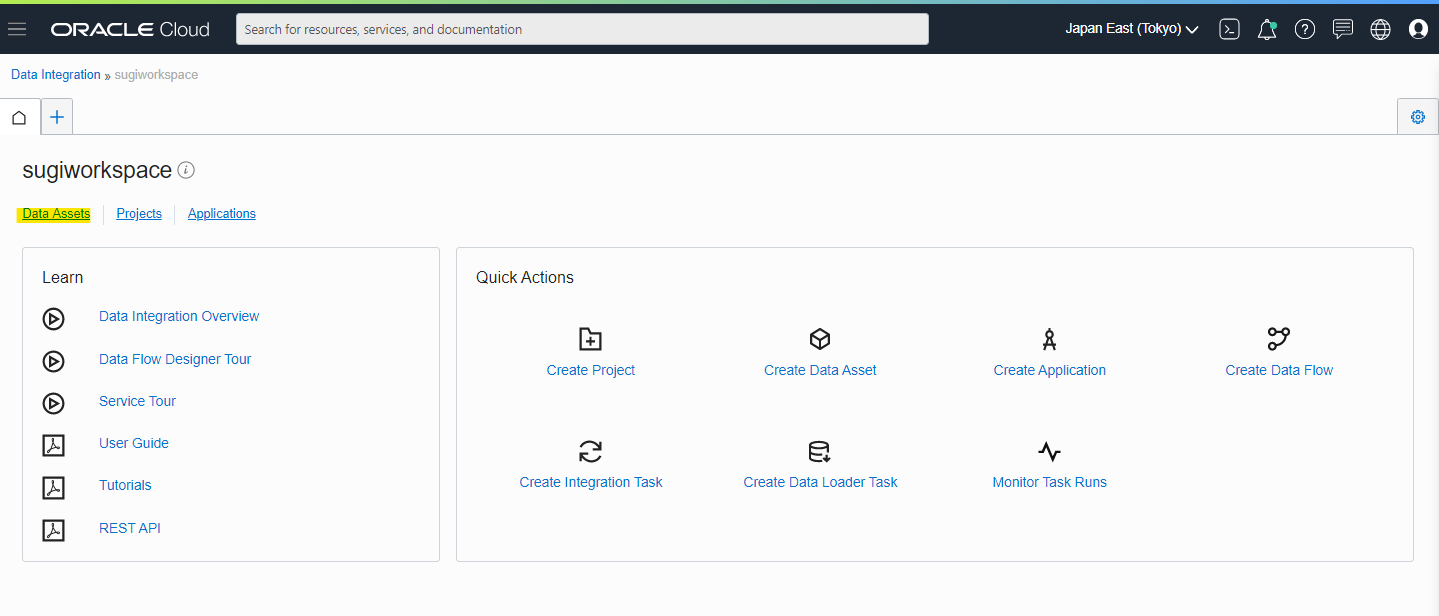

作成した Workspace の詳細画面へ移動

Data Assets を選択

Create Data Assets

Type で選択可能なものは次の 4種類です。

Oracle Object Storage
Oracle Database
Oracle Autonomous Data Warehouse
Oracle Autonomous Transaction Processing

今回は、Oracle Object Storage と、Oracle Autonomous Data Warehouse を定義します。各項目に日本語などのマルチバイトを入力すると、エラーになるので注意。英語を入力しましょう

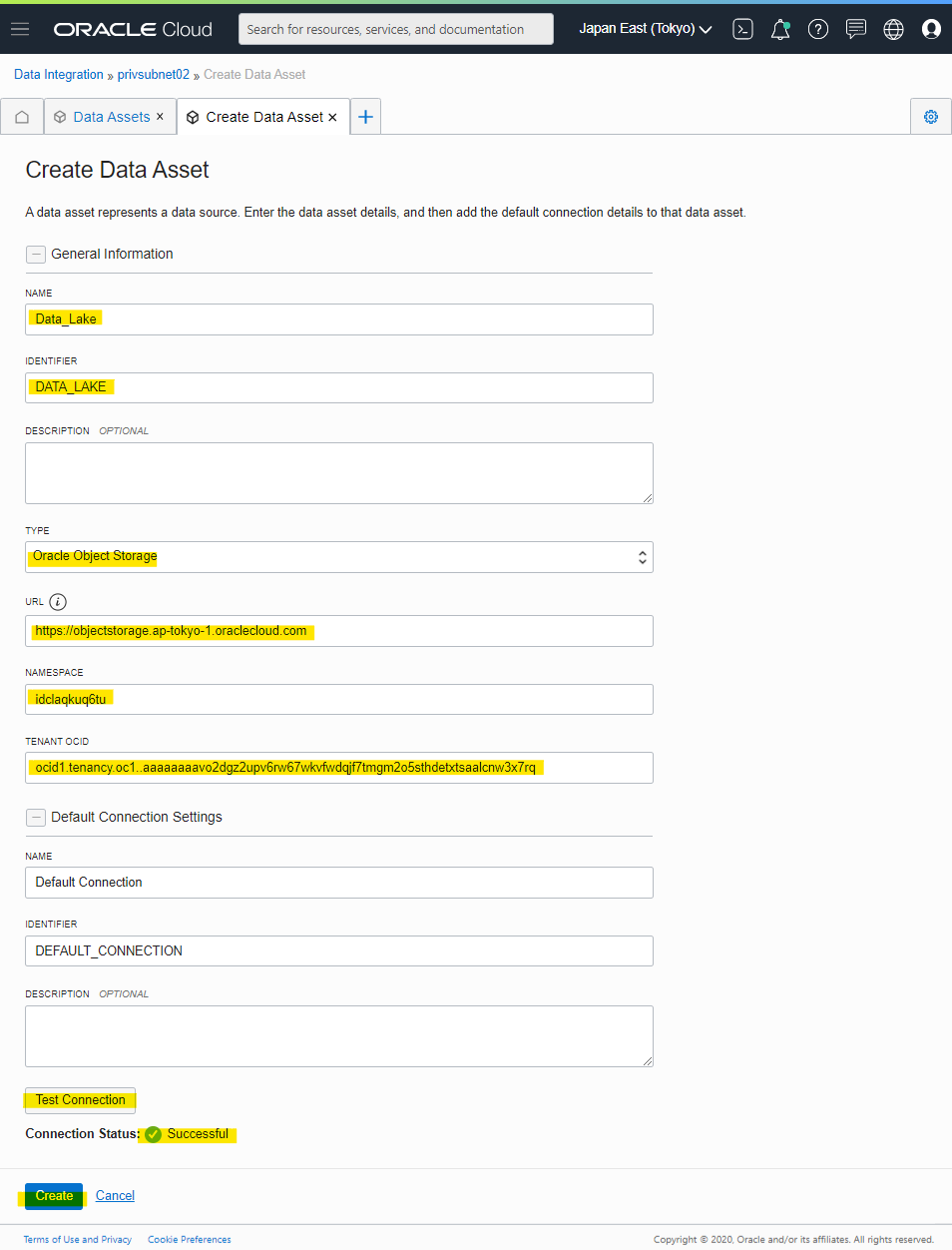

入力するパラメータ例

Name : Data_Lake
Description : なし
URL : https://objectstorage.ap-tokyo-1.oraclecloud.com
Object Storage Namespace : idclaqkuq6tu
Tenancy OCID : 自分の OCID
Test Connection : 押して Successful になるか確認

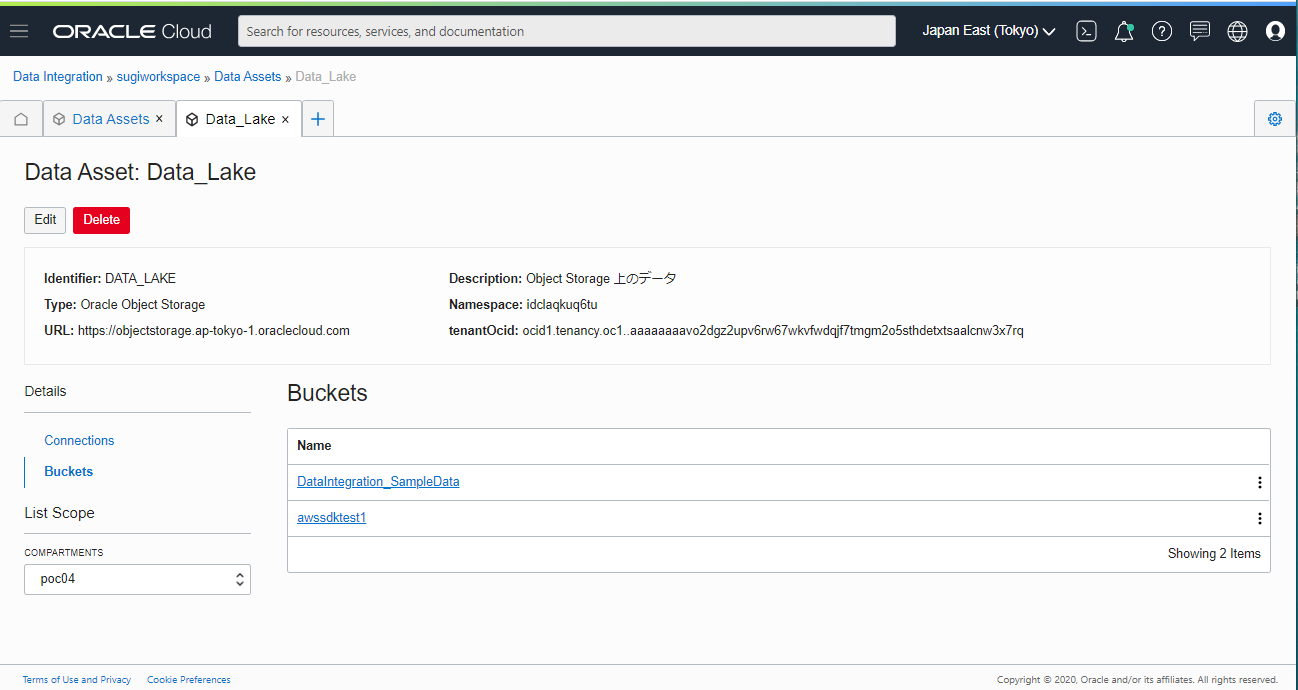

Create した Data Asset のページに自動的に移動

Bucket の欄も見えます

Preparing the Target Database

Autonomous Data Warehouse 側で、ETL で準備したデータを書き込むときに使う、ユーザーとテーブルを準備します。

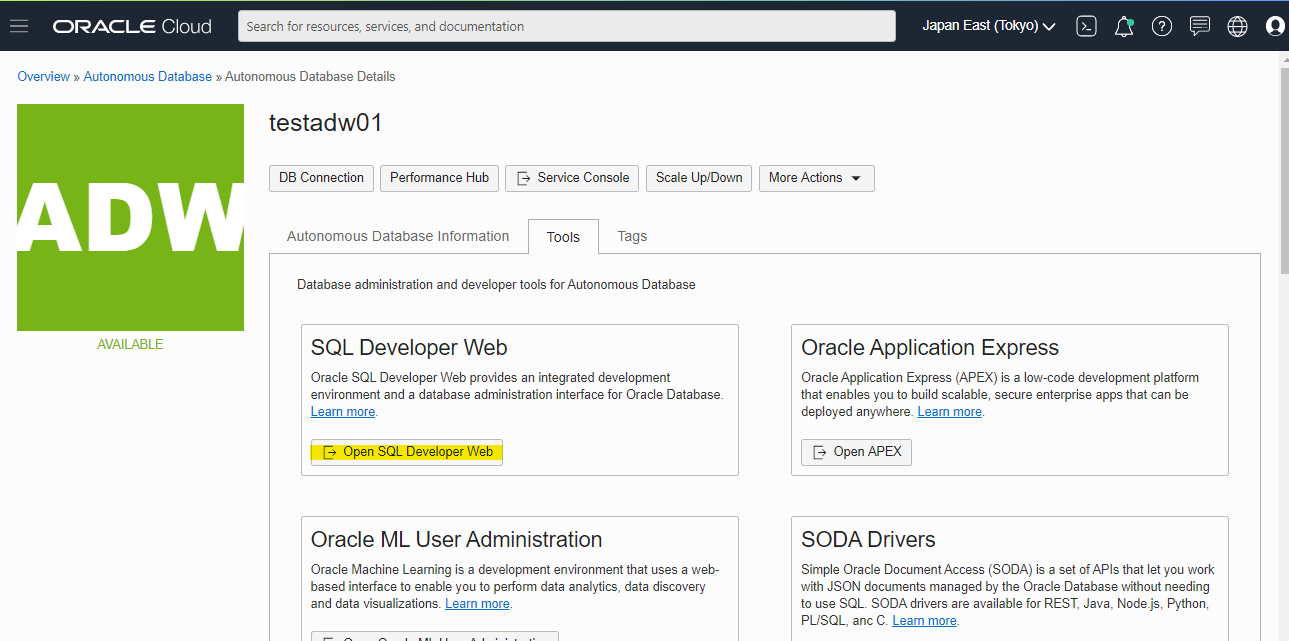

SQL Developer Web を開きます。

admin で入る

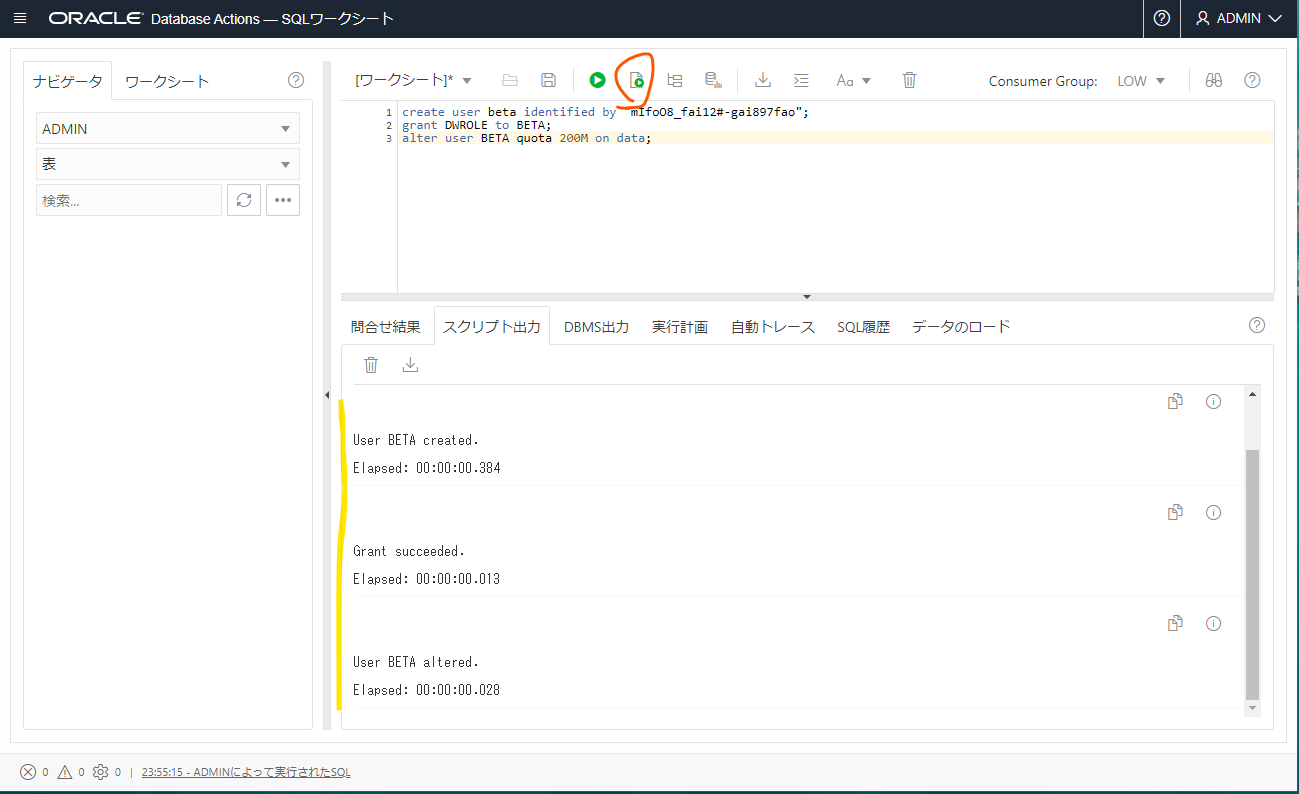

user を作成。パスワードは適当に変更します。

create user beta identified by "mIfoO8_fai12#-gai897fao";
grant DWROLE to BETA;
alter user BETA quota 200M on data;

実行

Table 作成

CREATE TABLE "BETA"."CUSTOMERS_TARGET"
   ("CUST_ID" NUMBER,
    "LAST_NAME" VARCHAR2(200 BYTE),
    "FIRST_NAME" VARCHAR2(200 BYTE),
    "FULL_NAME" VARCHAR2(200 BYTE),
    "STREET_ADDRESS" VARCHAR2(400 BYTE),
    "POSTAL_CODE" VARCHAR2(10 BYTE),
    "CITY_ID" NUMBER,
    "CITY" VARCHAR2(100 BYTE),
    "STATE_PROVINCE_ID" NUMBER,
    "STATE_PROVINCE" VARCHAR2(100 BYTE),
    "COUNTRY_ID" NUMBER,
    "COUNTRY" VARCHAR2(400 BYTE),
    "CONTINENT_ID" NUMBER,
    "CONTINENT" VARCHAR2(400 BYTE),
    "AGE" NUMBER,
    "COMMUTE_DISTANCE" NUMBER,
    "CREDIT_BALANCE" NUMBER,
    "EDUCATION" VARCHAR2(40 BYTE),
    "EMAIL" VARCHAR2(416 BYTE),
    "FULL_TIME" VARCHAR2(40 BYTE),
    "GENDER" VARCHAR2(6 BYTE),
    "HOUSEHOLD_SIZE" NUMBER,
    "INCOME" NUMBER,
    "INCOME_LEVEL" VARCHAR2(20 BYTE),
    "INSUFF_FUNDS_INCIDENTS" NUMBER,
    "JOB_TYPE" VARCHAR2(200 BYTE),
    "LATE_MORT_RENT_PMTS" NUMBER,
    "MARITAL_STATUS" VARCHAR2(8 BYTE),
    "MORTGAGE_AMT" NUMBER,
    "NUM_CARS" NUMBER,
    "NUM_MORTGAGES" NUMBER,
    "PET" VARCHAR2(40 BYTE),
    "PROMOTION_RESPONSE" NUMBER,
    "RENT_OWN" VARCHAR2(40 BYTE),
    "SEG" NUMBER,
    "WORK_EXPERIENCE" NUMBER,
    "YRS_CURRENT_EMPLOYER" NUMBER,
    "YRS_CUSTOMER" NUMBER,
    "YRS_RESIDENCE" NUMBER,
    "COUNTRY_CODE" VARCHAR2(2 BYTE),
    "ORDER_NUMBER" NUMBER,
    "REVENUE" NUMBER
   ) SEGMENT CREATION IMMEDIATE
  PCTFREE 10 PCTUSED 40 INITRANS 1 MAXTRANS 255
 NOCOMPRESS LOGGING
  STORAGE(INITIAL 65536 NEXT 1048576 MINEXTENTS 1 MAXEXTENTS 2147483645
  PCTINCREASE 0 FREELISTS 1 FREELIST GROUPS 1
  BUFFER_POOL DEFAULT FLASH_CACHE DEFAULT CELL_FLASH_CACHE DEFAULT)
  TABLESPACE "USERS" ;

--------------------------------------------------------
--  Constraints for Table CUSTOMERS_TARGET
--------------------------------------------------------
  ALTER TABLE "BETA"."CUSTOMERS_TARGET" MODIFY ("CUST_ID" NOT NULL ENABLE);
  ALTER TABLE "BETA"."CUSTOMERS_TARGET" MODIFY ("SEG" NOT NULL ENABLE);

実行

Creating the Target Data Asset

ADW を Asset として登録します

入力するパラメータ

Name : Data_Warehouse
Description : 空白
Type : Oracle Autonomous Data Warehouse
Wallet File : ダウンロードして貼り付け
Service Name : 適切に指定
Name : 任意の名前
Username : ADW 上で作成したユーザー名を指定
Password : ユーザーのパスワードを指定
Test Connection : 成功を確認

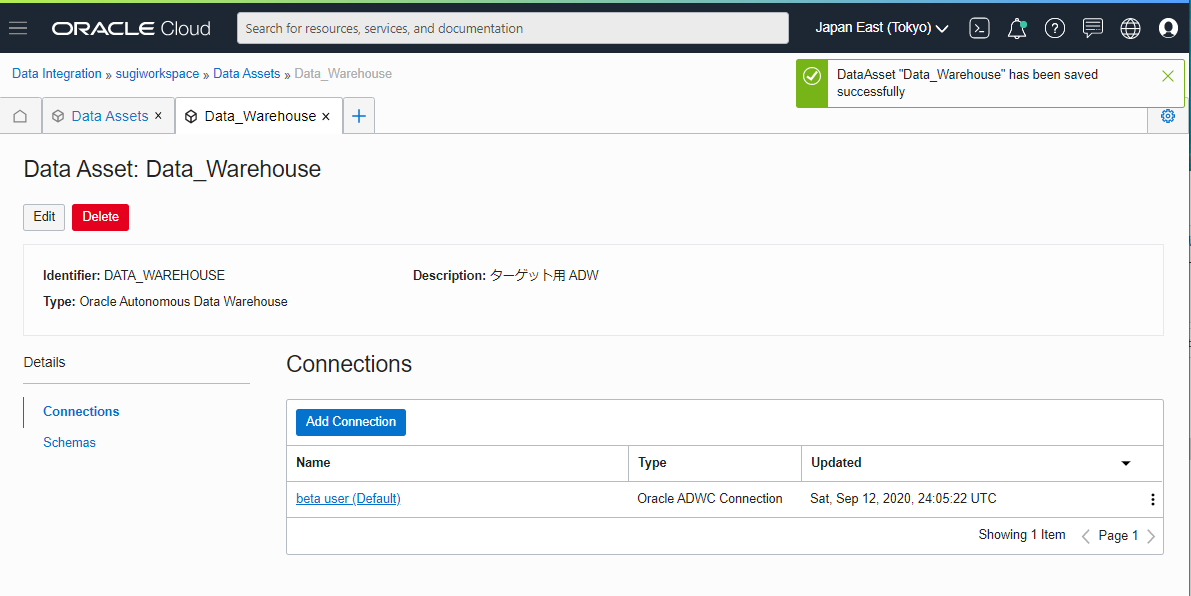

自動的にページが変わります

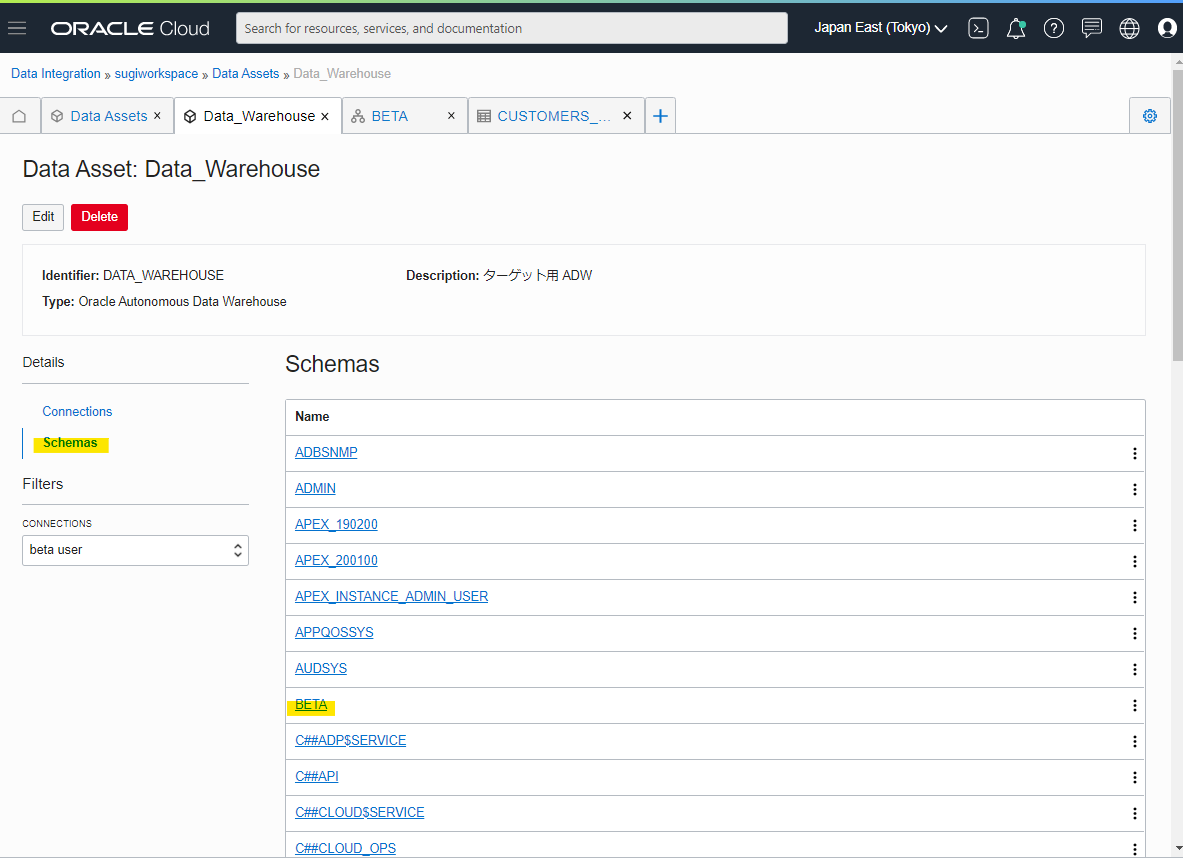

BETA Schemas が見える

作った Table が見える

作ったテーブルの構造も見える

Ingest and Transform Data Using a Data Flow

ETL の流れを Data Flow で定義します。Document はこちら
https://docs.cloud.oracle.com/en-us/iaas/data-integration/tutorial/tutorials/03-ingest-and-transform-data-using-a-data-flow.htm

Creating a Project and a Data Flow

まず Project を作成

Create Project

名前を入れます。各項目に日本語などのマルチバイトを入力すると、エラーになるので注意。英語を入力しましょう

作成される

Create Data Flow

ETL の流れを表現する、Data Flow の名前を入れます。
Name : Load Customers and Revenue Data と入れて、Save を押します。

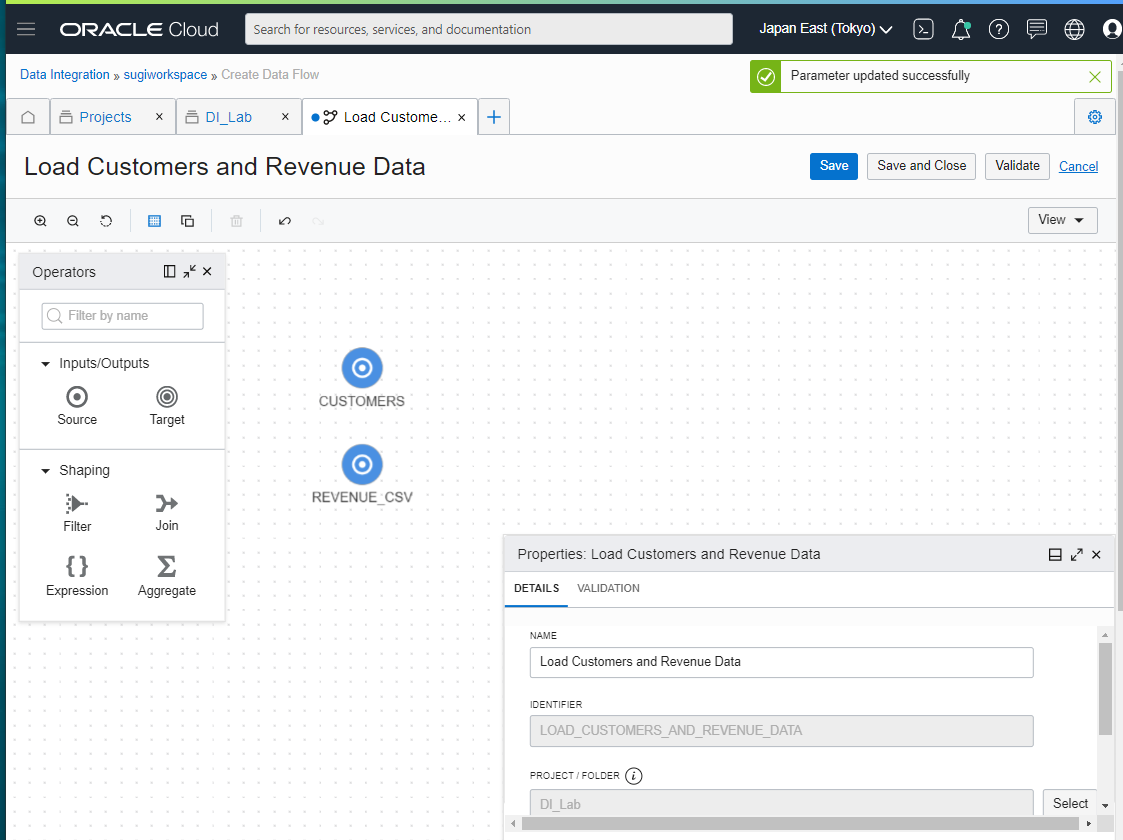

Adding Source Operators

データソースとして、Data Asset で定義した Object Storage を持ってきます。左のところにあるアイコンを拡大

次の6種類のアイコンがあります

Inputs/Outputs
- Source : データの読み込み元
- Target : データの書き込み先
Shaping
- Filter : フィルター
- Join : 結合
- Expression : 新たな列を作成
- Aggregate : 集合処理

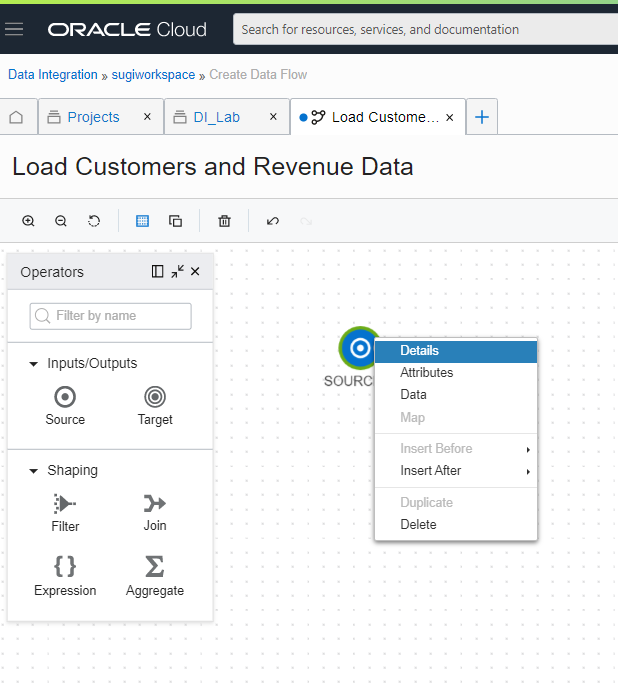

Source をドラッグドロップして、右クリックし、Details を押します。

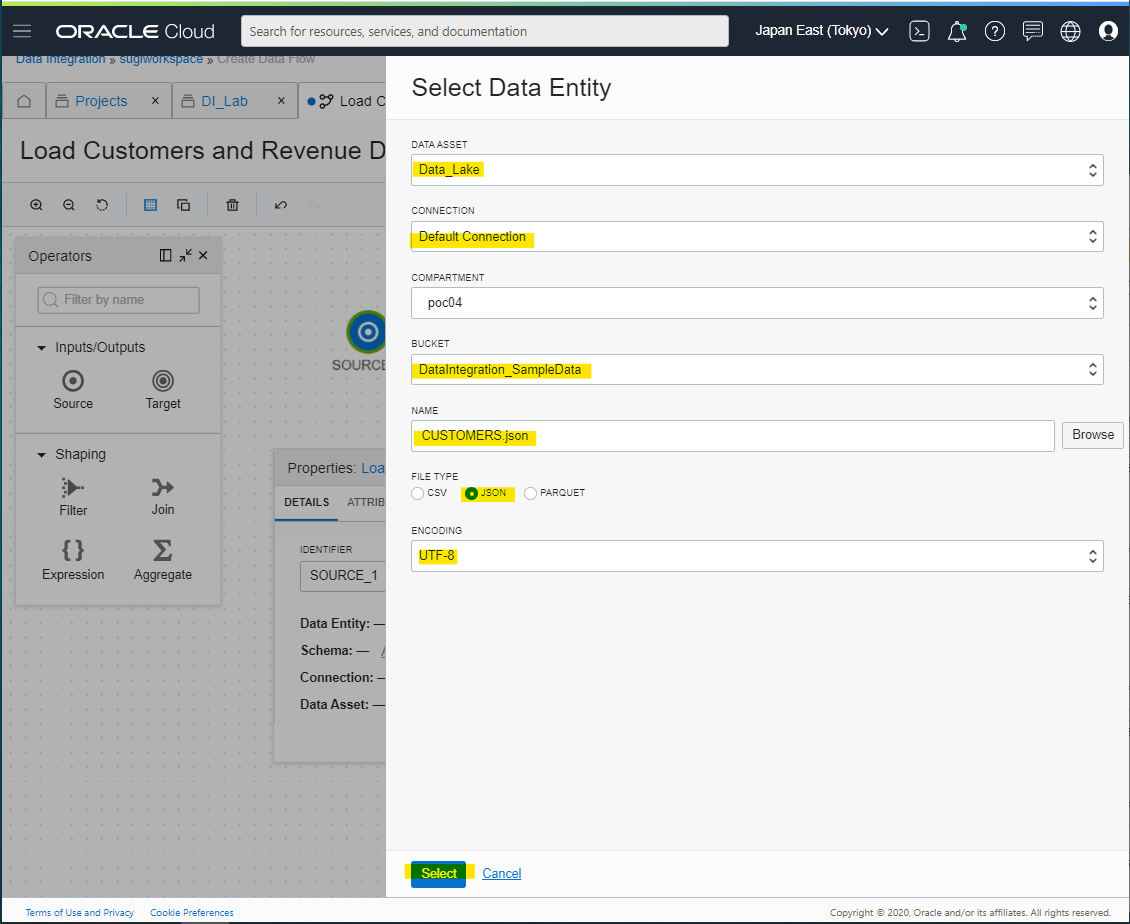

Data Entity から、Select を押します。

各種パラメータを入力します。

名前変更

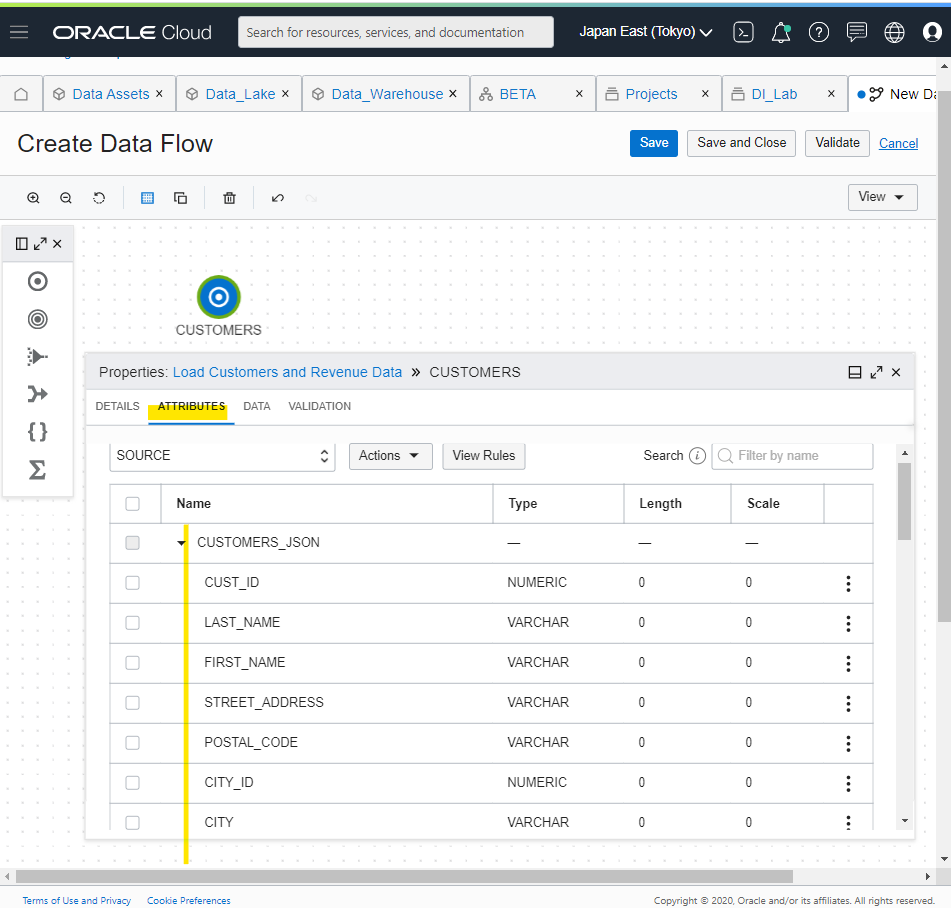

Attributes の Tab から、先ほど指定した JSON データがどのような属性を持っているか確認できます。

また、実際のデータの中身も確認できます。各種 ETL 処理を組み立てるときに、リアルタイムに中身を見れるので便利です。

同様の作業を実施して、REVENUE.csv を定義する

なお、csv の場合は、ヘッダーの有無、エスケープ文字や、分割文字などが指定可能

Filtering and Transforming Data

次に、データのフィルター処理を行います。Filter Icon をドラッグアンドドロップで置いて、マウスで線を引きます。

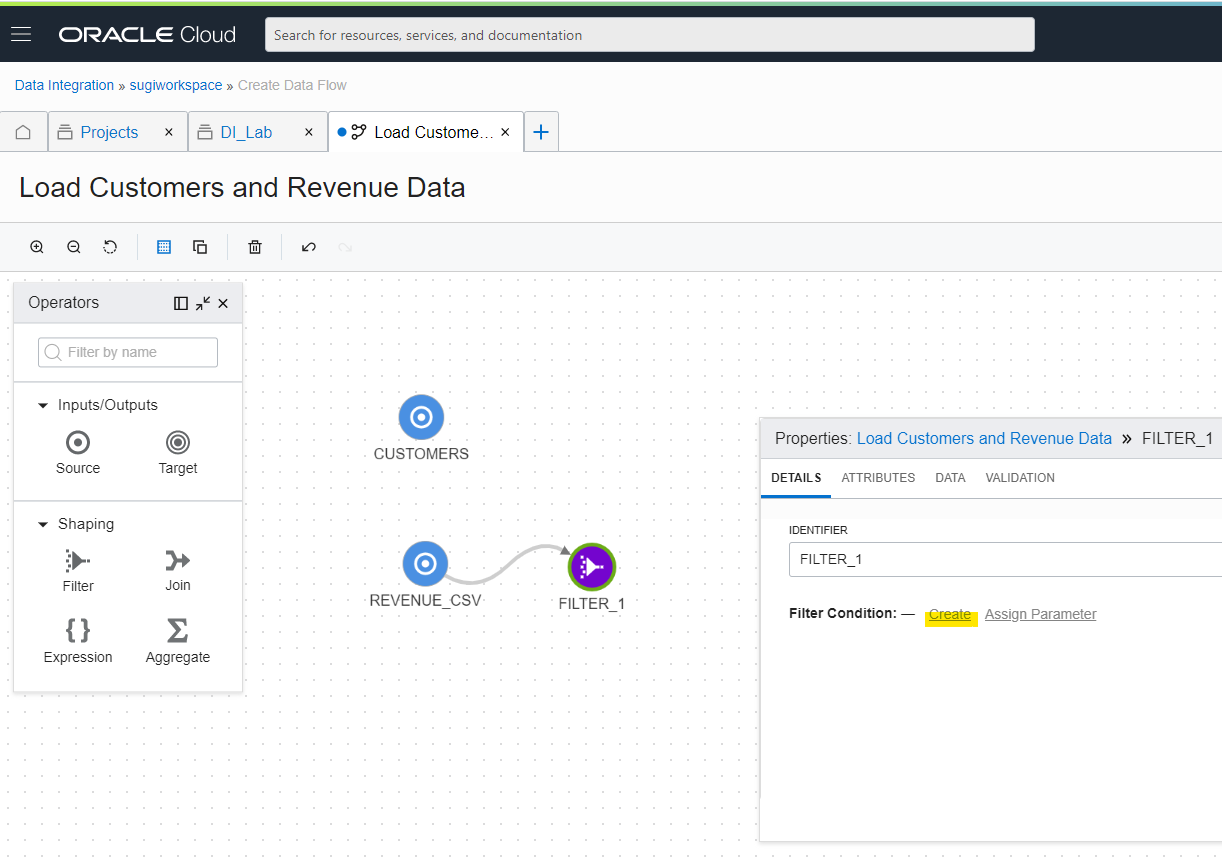

Filter Icon をクリックして、Filter Condition を Create します

Filter Condition 画面が開く

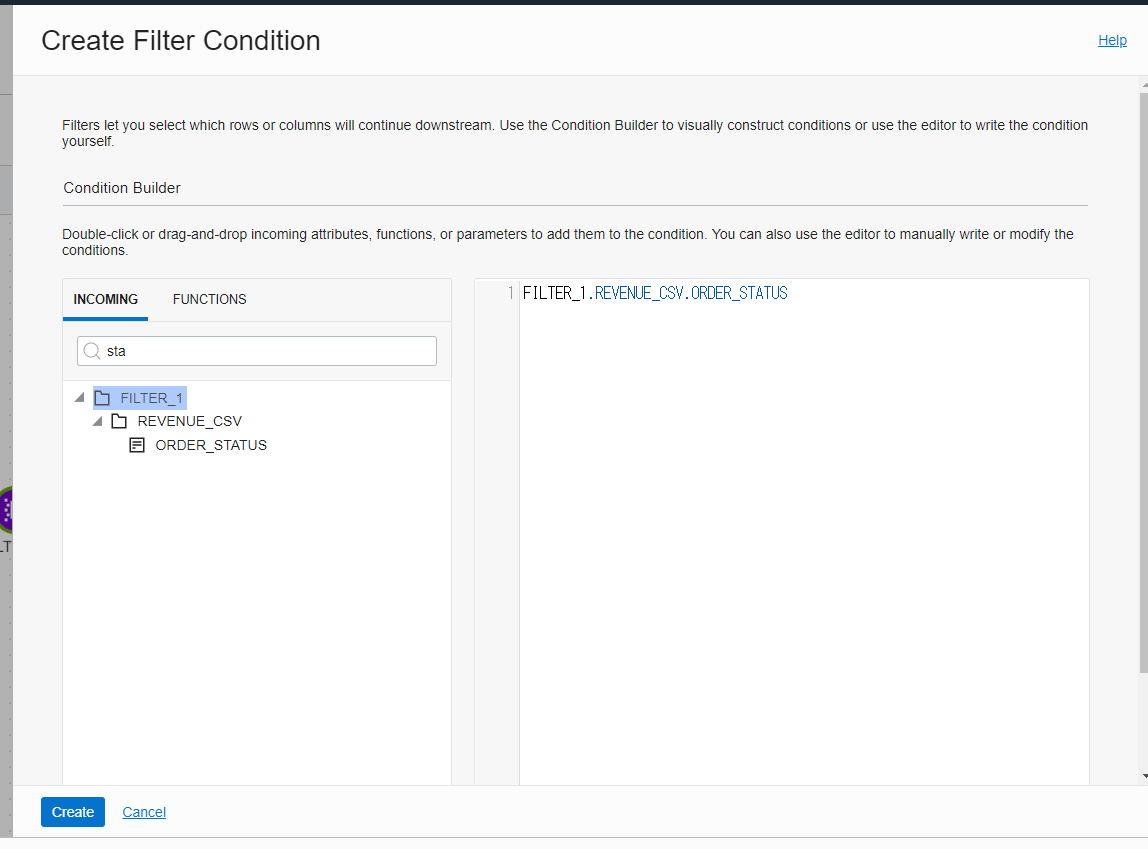

sta を入れて、ORDER_STATUS を表示

ドラッグアンドドロップで右側にもっていく

次の文字列に変更します。1-Booked 以外の行をフィルターで除外する設定をいれて、Create を押します。
FILTER_1.REVENUE_CSV.ORDER_STATUS='1-Booked'

Filter Icon を選択してData Tab を見ると、Filter 後のデータが表示されています。1-Booked のデータしか存在していないため、Filter されていることが分かります。

同様に Customers にも Filter を追加して、Condition の Create を押します

COUNTRY_CODE を右側に持って行き、US を指定して、Create を押します。

FILTER_2.CUSTOMERS_JSON.COUNTRY_CODE='US'

Data Tab を見ると、US で Filter されています。

Expression を追加して、Customer の Filter に繋げて、Add を押します。

Expression は、新しい列を生成する処理です。Firstname と Lastname をくっつけて、Fullname を生成します。

Identifier : 新たに生成する列の名前
Data Type : 新たに生成する列の Type
Length : 新たに生成する列の長さ
Functions から、Concat を見つける

右側に持ってくる

次の文字列を指定して、Fisrtname, Lastname を空白で結合します。

CONCAT(CONCAT(EXPRESSION_1.CUSTOMERS_JSON.FIRST_NAME, ' '), EXPRESSION_1.CUSTOMERS_JSON.LAST_NAME)

Data Tab を見ることで、Full Name が追加されていることが分かります。

Joining Data

2つのデータを結合します。JOIN Icon を追加して、Condition を Create

JOSIN に使う条件を指定して、create をします。CUST_ID と CUST_KEY が両方一致しているもののみ、JOIN します。

JOIN_1_1.CUSTOMERS_JSON.CUST_ID=JOIN_1_2.REVENUE_CSV.CUST_KEY

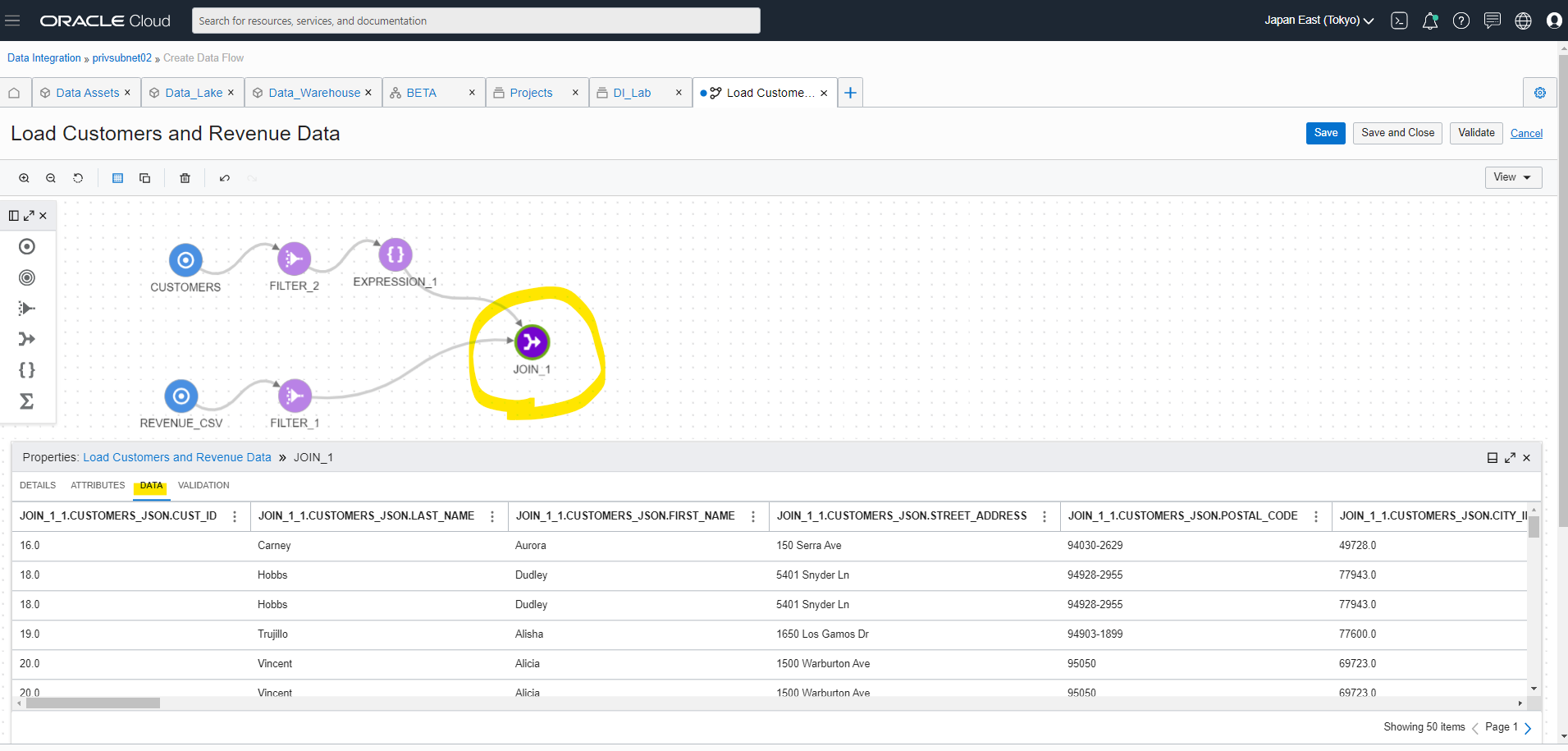

Data Tab で Join 後のデータが見えます。

Adding a Target Operator

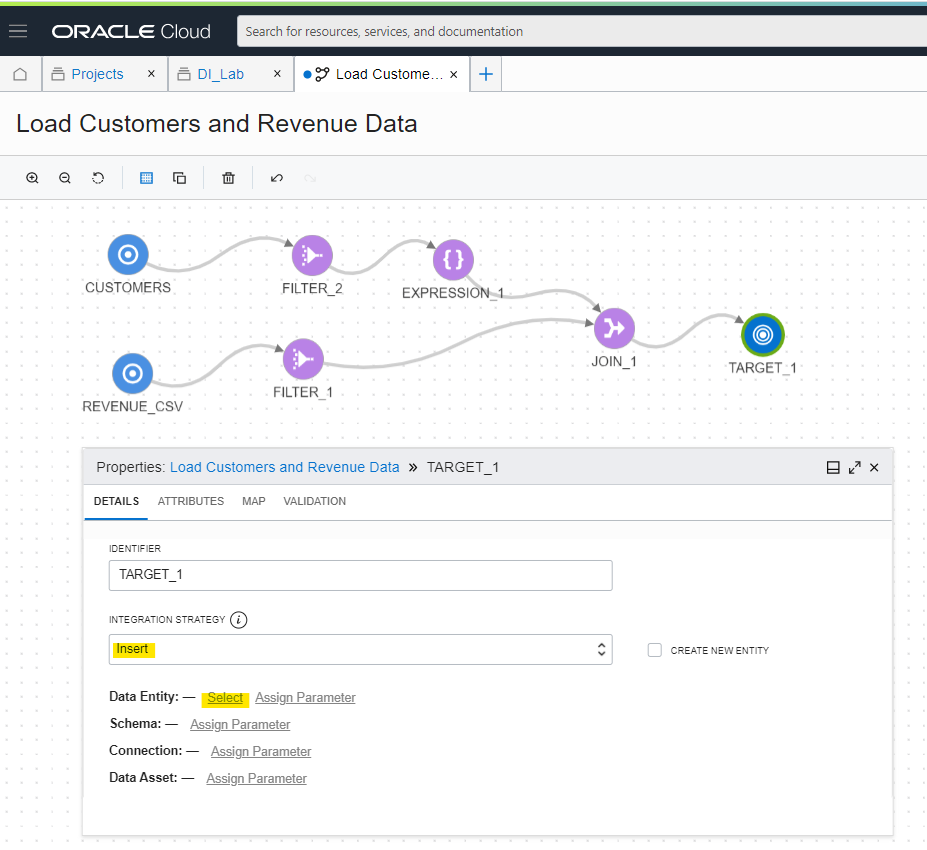

Target Icon を追加して、データ処理したあとに ADW にデータを書き込みます。Integration Strategy を Insert にしているため、単純に Table に行を追加する動きになります。

Data Entity から、Select を押します。

Data Assets に定義した ADW の情報を引っ張ってきて、Select を押します。どこのスキーマの、どこのテーブルに書き込むのか指定しています。

Target Icon を選択したあと、Attributes Tab で、Autonomous Database (Target) 側で持っている Table が表示されています。 Exclude することも可能。

Map Tab を見ると、ADW 側のテーブルで持っている 42列のうち、Map 済み 41、Map 無し 1 とわかります。Map 無しの部分はデータが格納されないため、要確認です。黄色背景のところが空白になっており、Mapping されていないことがわかります。

左の FULLNAME から、右の FULL_NAME へドラッグすることで、手動でマップできます。

また、Filter を Attributes not mapped にすることで、Map されていない列のみ表示が出来ます。

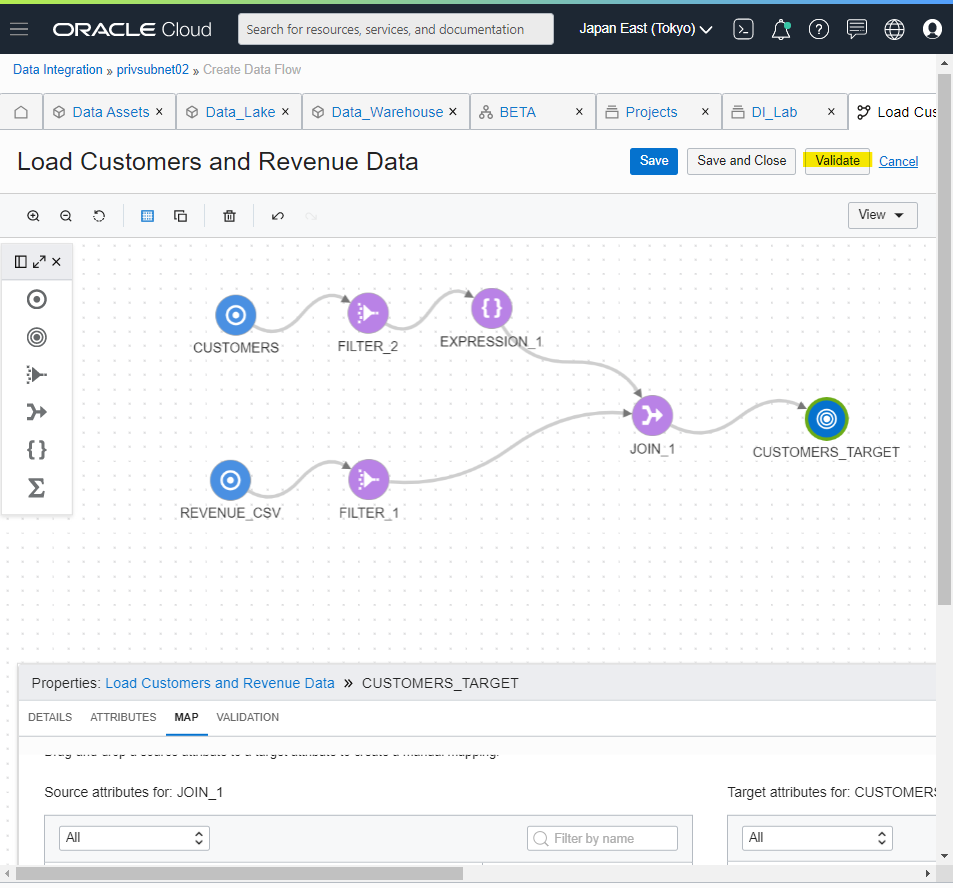

データ加工処理の設定が終わったため、一旦 Validate を実行します。何かしらエラーが出ていないか確認します。

Error が無いことを確認出来ました。

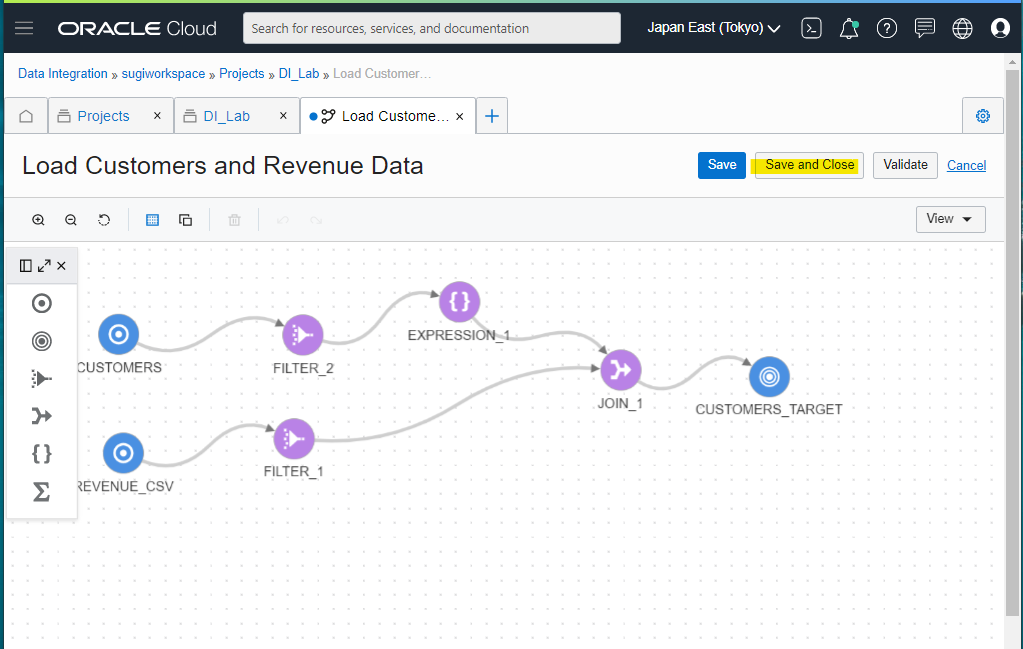

Save and Close で保存して閉じます。

Create an Integration Task to Configure and Run a Data Flow

Data Flow の定義が出来たので、実際に処理として動かしていきます。Document はこちら
https://docs.cloud.oracle.com/en-us/iaas/data-integration/tutorial/tutorials/04-define-an-integration-task-to-configure-and-run-a-data-flow.htm

Creating an Integration Task

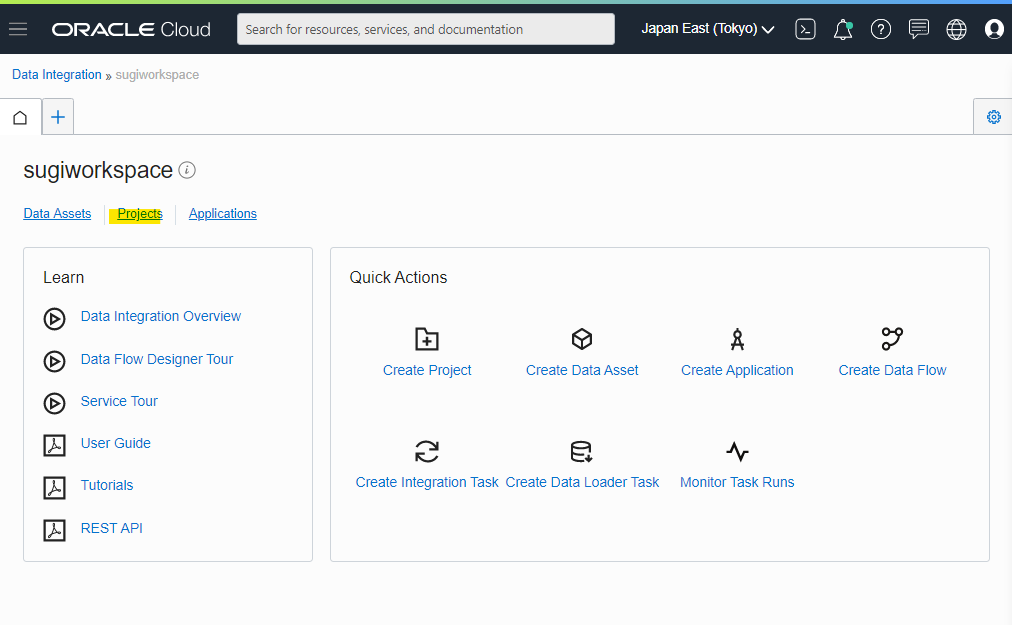

Projects を開きます。

Dl_Lab を選択します。

Tasks から、Integration タスクを定義します。これはまだ実行ではなく、Task の定義だけです。今回は取り上げませんが、Integration Task を使うと、Data Flow の各処理にパラメータを挿入できます。また別途紹介します。

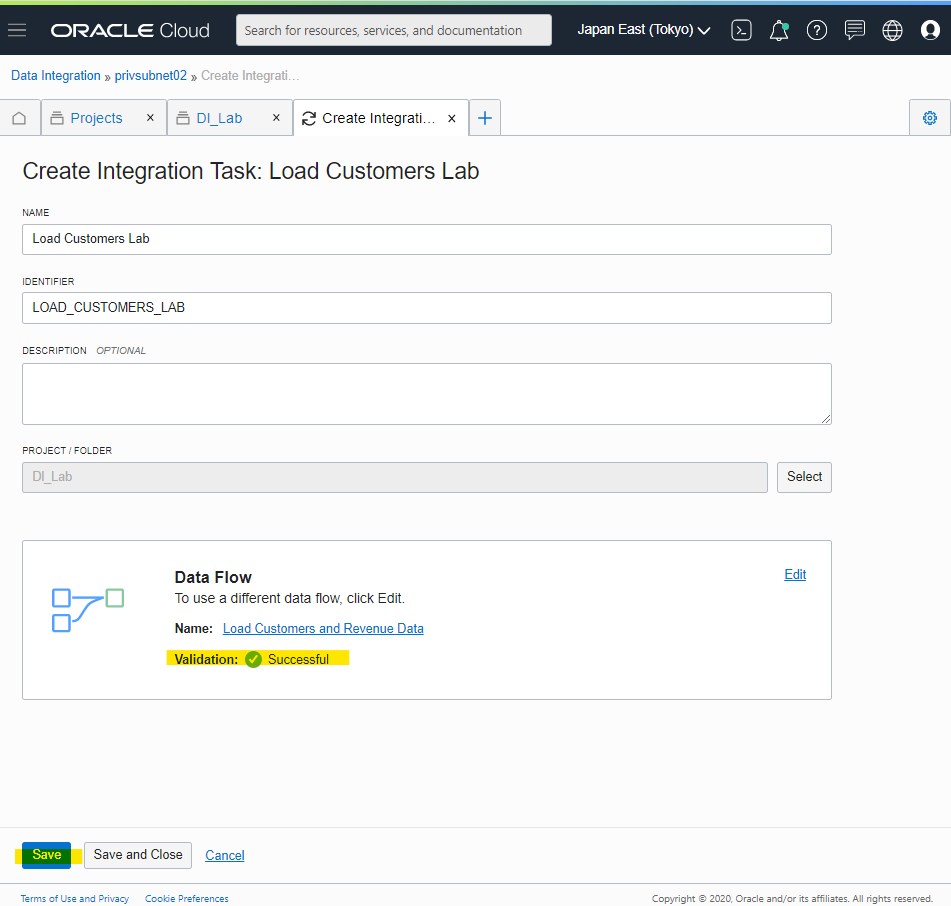

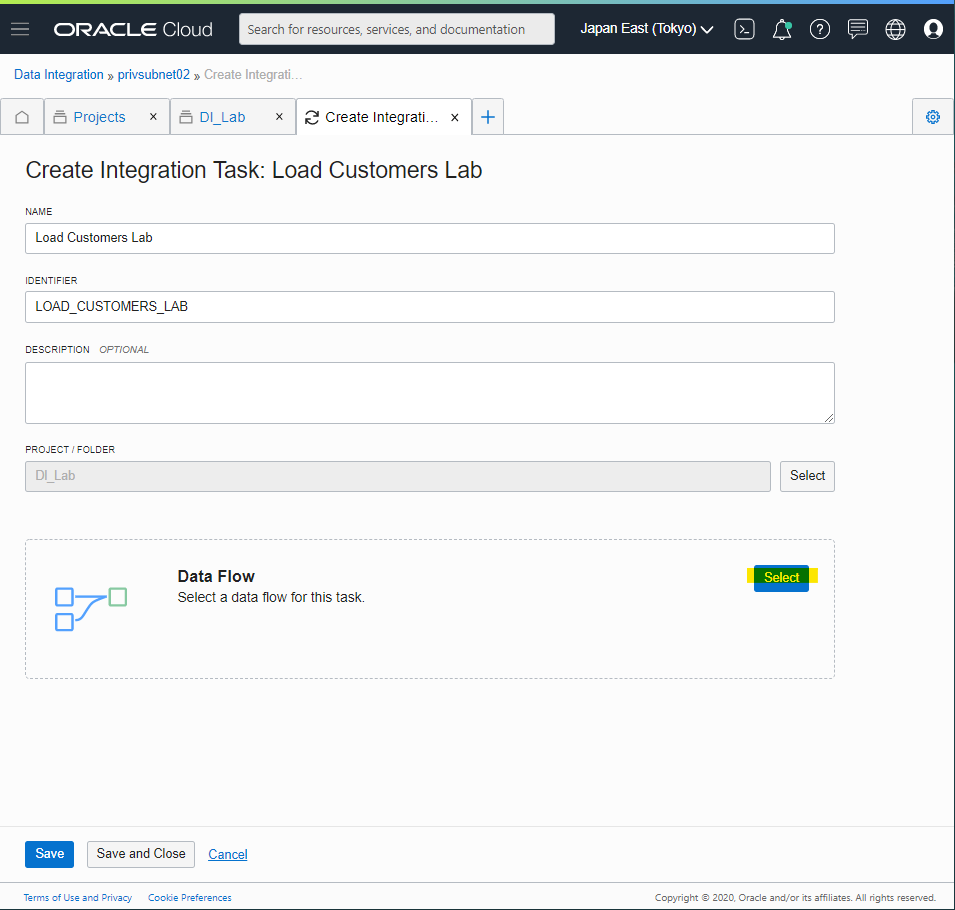

Name : Load Customers Lab を入れたあとに、Select で作った Data Flow を指定します。

作ったものを選択します。

Validate 状態が Successful を確認して、Save します。

Integration Task が、Task として定義されました。

Creating an Application

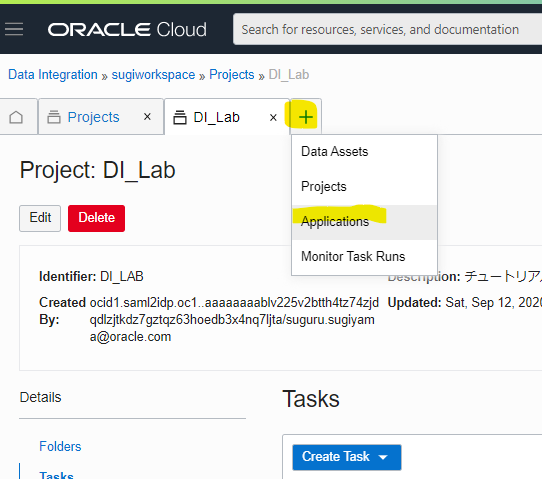

定義した Integration Task を実行するために、Application という枠組みを定義します。Application を押します。

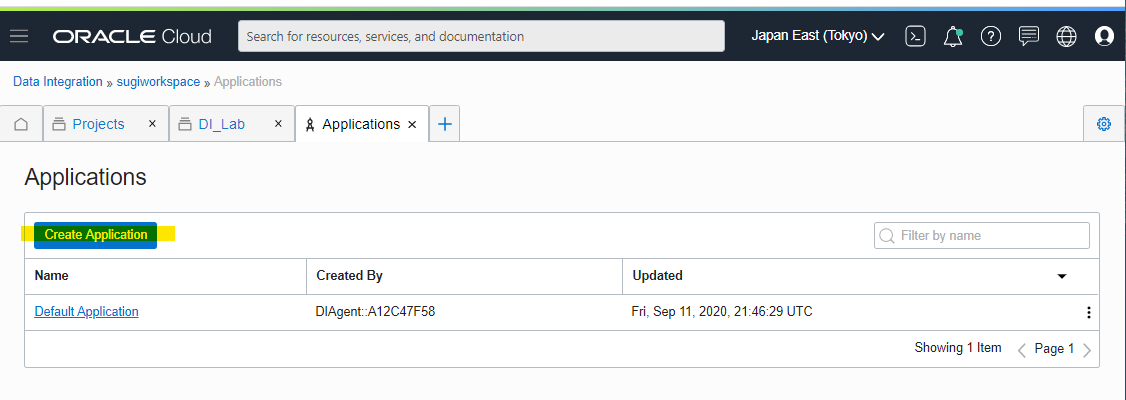

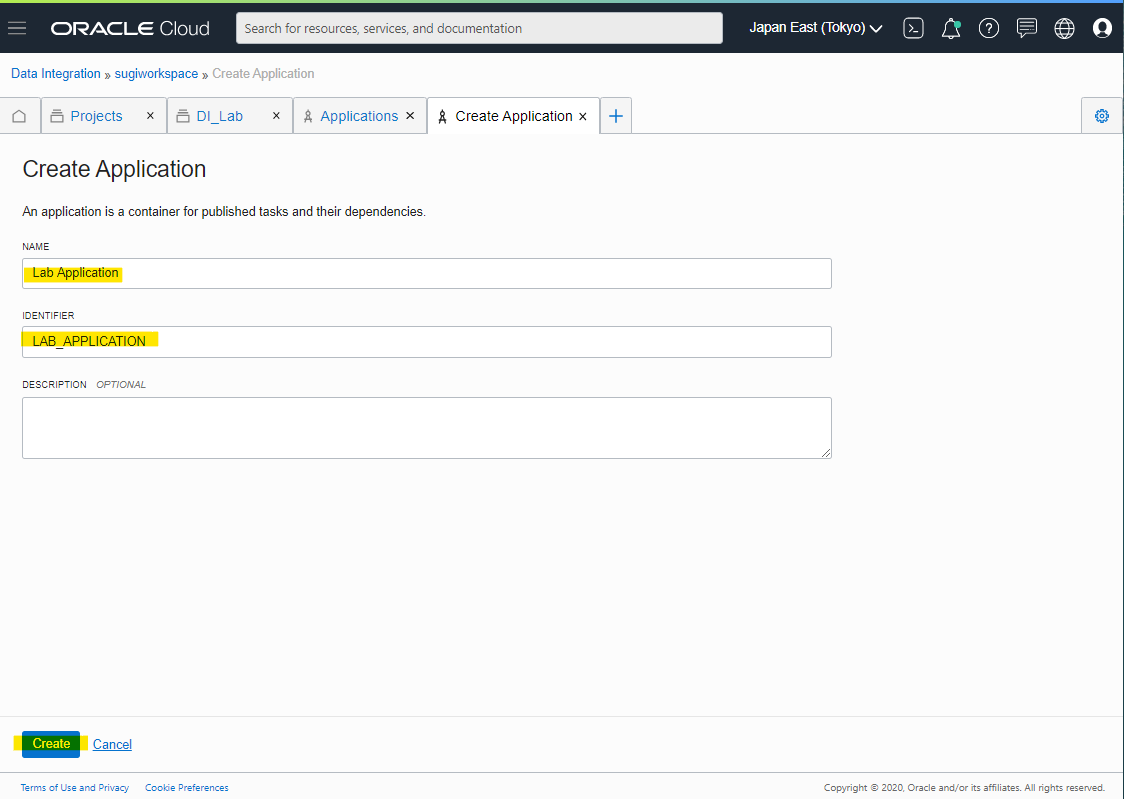

Create Application

Name : Lab Application を入れて、Create します。

Publishing a Task to an Application

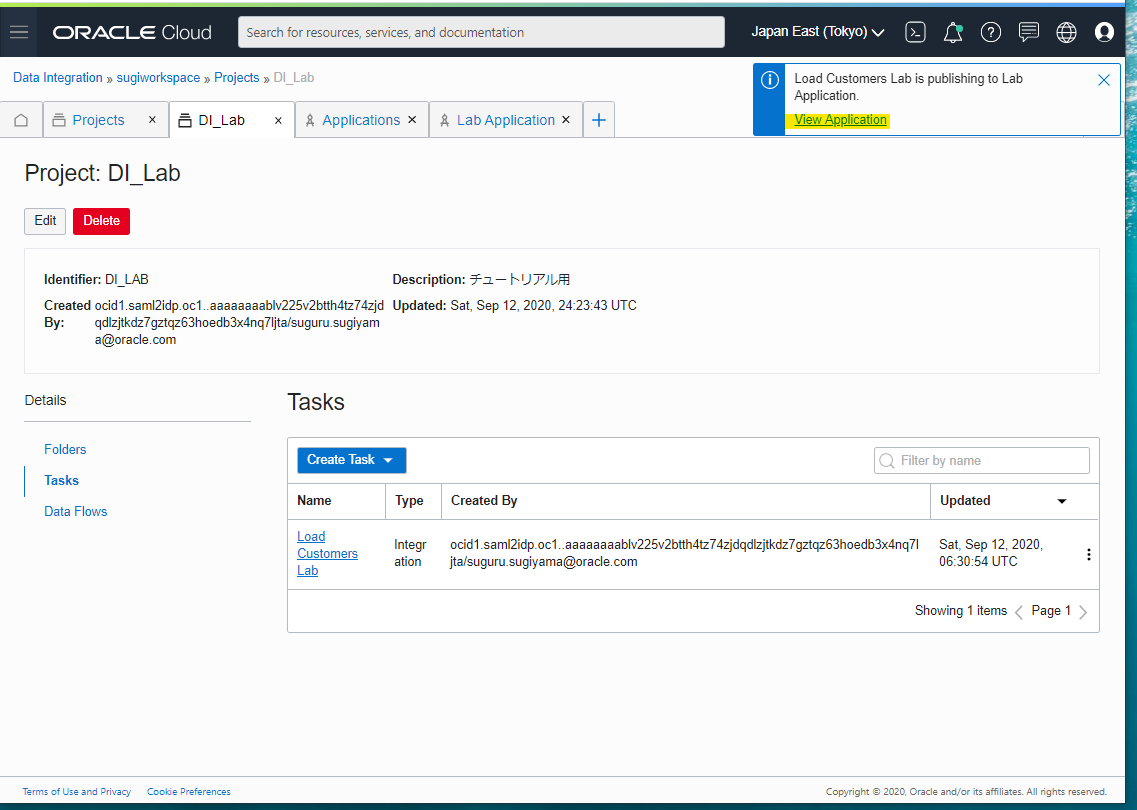

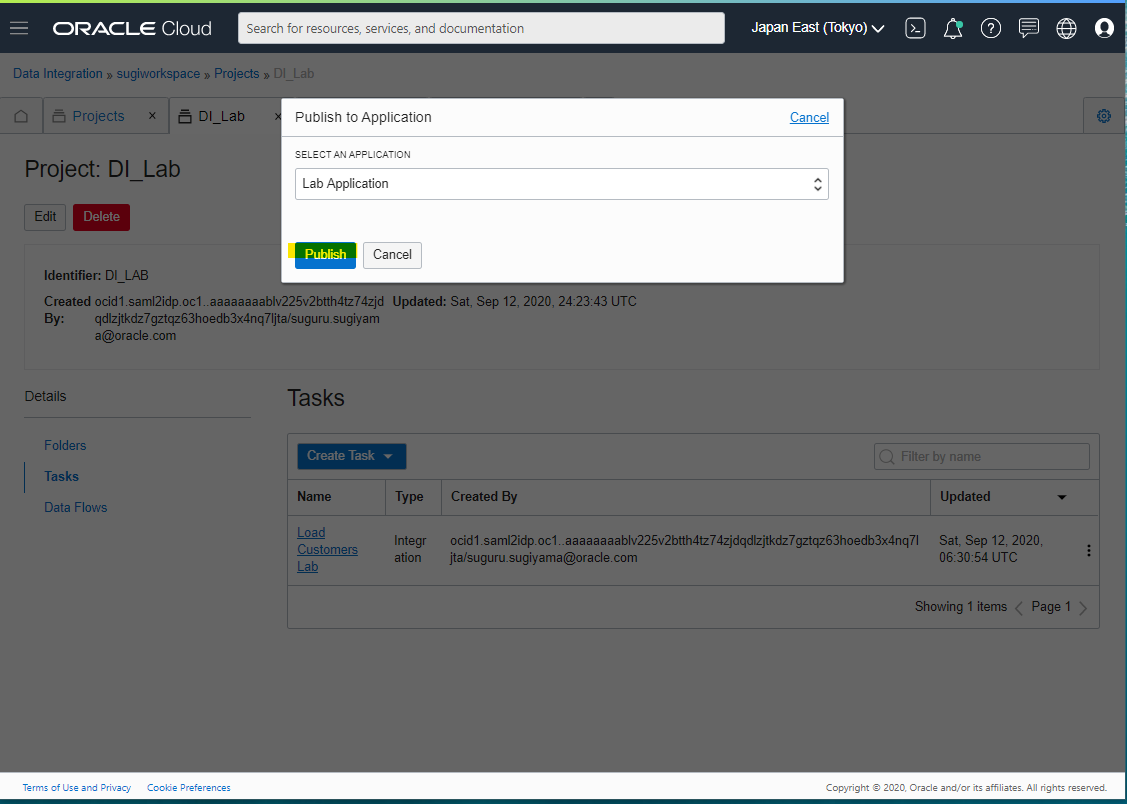

Project の Tasks から、Application の Tasks へ Publish します。Publish しただけでは、Task は実行されません。Task の内容がコピーされるイメージです。Application 上で Task を実行する仕組みとなっており、このような操作が必要です。
おそらく、Data Flow 定義者と、Task 実行者の権限を分けたときに、分かりやすい構成になることを意図していると想像しています。
