はじめに

これは3GIMで  を始めようの記事の一部です。

Arduinoの環境構築

IoTabへ書き込むためのArduinoの環境構築を進めていきます。

Arduino IDE のインストール

https://www.arduino.cc/en/Main/Software

MacとWindows(10 & 7)両方で試したので両者記載しています。だいたい同じ操作でインストールできます。

インストーラーをダウンロードする。

寄付するか否かですが、そこは良心で。そのまま進めたい場合には「JUST DOWNLOAD」を

インストール開始してしばらく固まったように見えますが、待ちましょう。

Windowsの場合には時々インストールの確認ダイアログボックスが表示されます。インストールボタンを押して先に進めます。

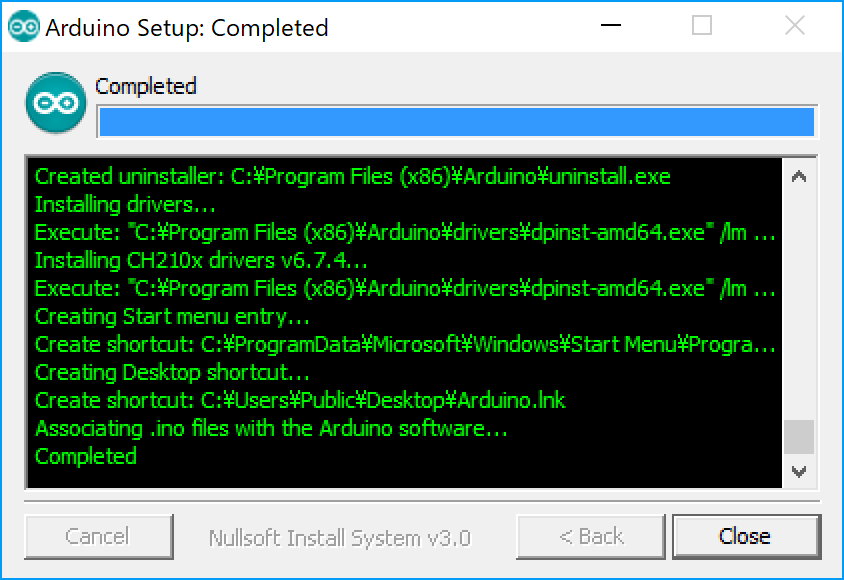

しばらく待つとCloseボタンが押せるようになります。

デバイスマネージャーにUSBシリアルデバイスが表示されていればOKです。

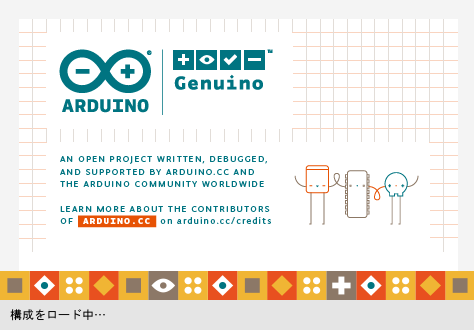

Arduinoを実行してみます。

ファイアウォールの警告がでる場合がありますがアクセスを許可するを押しましょう。

monitor4GIM_IoTAB.ino を実行してみる。

とりあえずこのままサンプルを実行してみますが、'SerialUSB' was not declared in this scope
というエラーがいっぱい出てきてしまいました。

どうもボードの選択が違うようです。
Arduino Yun and HTTP CLient
https://forum.arduino.cc/index.php?topic=377055.0

ボードのインストール

IoTabはこのボードを使っているようです。
SAMD21 Mini/Dev Breakout Hookup Guide - learn.sparkfun.com

ボードのインストール

ということでボードのインストールを始めます。
Proxy環境にある場合には事前にファイル→環境設定で設定を済ませておきましょう。

ツール→ボード→ボードマネージャで、ボードマネージャを選択します。

表示されるリストから、Arduino SAMD Boardsを探してインストールします。

(インストールにしばらく時間がかかります。)

なかなか気づきにくいですが画面下部に状況が表示されています。

Windowsの場合、デバイスに変更を許可しますか? ダイアログがでたら「はい」を選択します。

デバイスソフトウェアをインストールしますか?が表示されたら「インストール」を選択します。

環境によってはなかなか衝撃的なウィンドウがでる場合がありますが、インストールで先へ進めます。

<img src='https://qiita-image-store.s3.amazonaws.com/0/49910/7d456517-8c86-9cb8-cc2d-9a7ab490c389.png)

インストールが完了したらバージョンの右側にINSTALLEDと表示されます。 このまま閉じてOKです。

SparkFun SAMDボードの追加

SparkFun SAMDボードの追加を行います。
ファイル→環境設定を開きます
次に、追加のBoard Manager URLテキストボックスに以下のリンクを貼り付けます:

https://raw.githubusercontent.com/sparkfun/Arduino_Boards/master/IDE_Board_Manager/package_sparkfun_index.json

右側のボタンで確認できますが、これはやってもやらなくてもOKです。

開発環境を閉じて、再度ボードマネージャーを表示します。

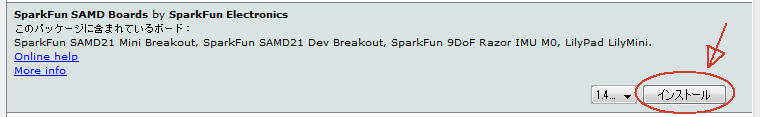

下のほうにスクロールすると、今までなかった「SparkFun SAMD Boards by SparkFun Electronics」が表示されているのでインストールを実行します。

完了したのち、INSTALLEDが表示されている事を確認してボードマネージャーを閉じます。

ツール→ボードを開くと、下のほうにSparkFunが追加されています。
SparkFun SAMD21 Dev Breakoutを選択します。

Arduino SAMD Boards (32-bits ARM Cortex-M0+)

もコンパイルに必要なようなのでインストールします。
スクリーンショット 2017-10-28 16.54.48.png

これでIoTabの設定が完了しました。

どうしてもうまくいかない場合

これはIoTabが使っているのSparkFunのボードに起因しているようです。
SAMD21 Mini/Dev Breakout Hookup Guide - learn.sparkfun.com

Mac or Windows

  • Macの場合はこれで完了です。
    次へ進んでください。
    Macの場合はドライバの設定も要らずほぼ問題なく進むと思います。

  • Windowsの場合
    Windowsの場合にはドライバとライブラリへのパスの設定が必用な場合があります。
    また、シリアルポート(COM)がどうしても認識しないケースもあるようです。その場合にはPCを変えるなど試してみてください。
    IoTabを使ってる場合には緑色のLEDがゆっくり点灯したら何か問題が起きている合図です。
    これはIoTabが使っているのSparkFunのボードに起因しているようです。
    SAMD21 Mini/Dev Breakout Hookup Guide - learn.sparkfun.com

ドライバのインストール

デバイスマネージャーで以下の状態になっているとドライバが必用です。

↓のページの写真の下あたりに「Windows Driver Installation」があるのでダウンロードします。
SAMD21 Mini/Dev Breakout Hookup Guide - learn.sparkfun.com

ZIPを解凍してドライバーの更新で解凍したフォルダを参照して進めます。

ポート(COMとLPT)に表示されればOKです。

これでようやくIoTabと通信できるようになりましたので、ツール→シリアルポートで、COMを選びます。


ライブラリ・パスの設定。

パスが通ってなければエラーが表示されると思います。

SoftwareSerial.h: No such file or directory

まだエラーが出ます。
なかなか簡単には導入が進みませんね。

ボードを変えればコンパイルが成功する事と、メッセージの内容から、どうもライブラリのパスが通っていないようです。

今度は無事にコンパイルが終了しました。

マイコンボードに書き込みをしてみます。

IoTab側のボードの緑のLEDがゆっくり点滅している状態であることを確認します。
