iRICの格子生成アルゴリズム 2次元円弧形水路格子生成ツール（複断面対応版）"2d arc grid generator （Compound Channel）" のバグ修正・機能追加について

はじめに

本記事は先日投稿した「iRICの格子生成アルゴリズム 2次元円弧形水路格子生成ツール（複断面対応版）"2d arc grid generator （Compound Channel）" について」の記事の中でも触れていた複断面を設定する際のバグについて修正および機能の追加をしたのでその紹介記事になります。

変更点

変更点は主に以下の3つです。
なお、これらの変更で以前まで作れていた格子が作成できなくなる等はないはずです。

• バグの修正
• 入力するパラメータの変更
• 左右岸で異なる高水敷高を設定可能に

バグの修正

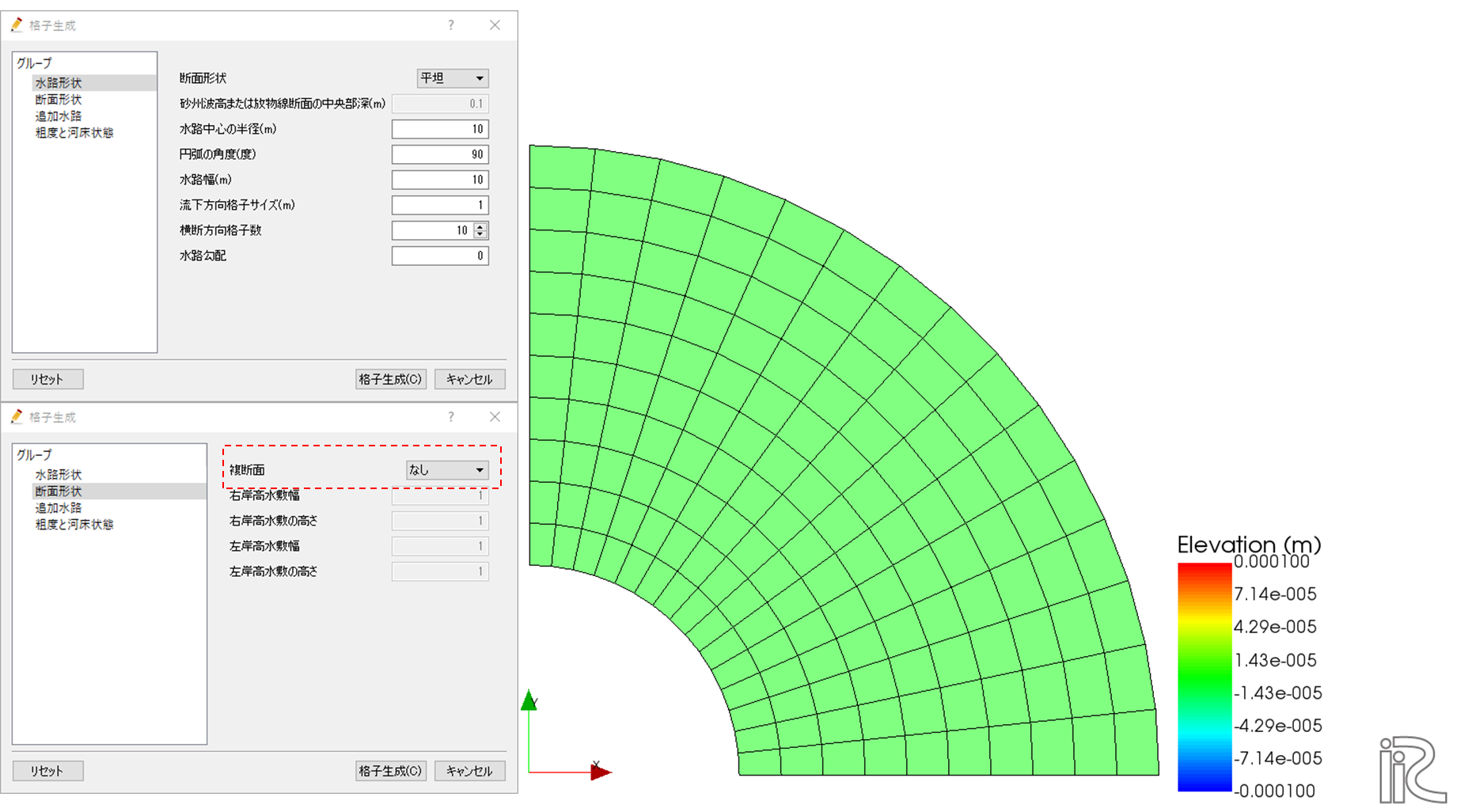

2次元円弧形水路格子生成ツール（複断面対応版）"2d arc grid generator （Compound Channel）" のver 1.0.0では、格子生成条件で断面形状グループの複断面の項目をなしに設定していても、GUI上ではグレーアウトされ編集出来ない右岸高水敷幅と高水敷の高さというパラメータの数値が使用されてしまい以下のようなバグがありました。

• 断面形状で平坦を選択した場合、右岸側に高水敷が作成され、左岸端の格子点にも高水敷の高さが設定されてしまう。
• 断面形状で平坦以外を選択した場合、水路の左右岸両端の格子点の標高に 高水敷の高さに入力されている値が加算される。

ver 1.0.22090201では、複断面の項目をなしに設定した場合はそれらの数値が反映されないように修正しました。

入力するパラメータの変更

ver 1.0.0の時は左右岸の高水敷幅、および低水路幅を設定する際に入力するパラメータは右岸高水敷幅と低水路幅の2つになっており、左岸側高水敷幅は水路形状グループの水路幅-(右岸高水敷幅+低水路幅)で算出されていました。（詳しくはこちら）
ver 1.0.22090201では、入力するパラメータを右岸高水敷幅と左岸高水敷幅に変更し、より感覚的に高水敷幅を設定できるように変更しました。

左右岸で異なる高水敷高を設定可能に

ver 1.0.0の時は左右岸の高水敷の高さについて、左右岸に同じ値を与えていました。
ver 1.0.22090201では、左右岸にそれぞれ別の高さを設定できるように変更しました。
