サーバーのハードウェアRAIDを組んだ① ～新品のSSDを壊した話～

サーバー構築

　今年のシス研では、サーバーを全て立て直すというプロジェクトがありました。サーバーは全部で6機稼働させますが、データの保全のために全てのサーバーでRAIDを組むことになりました。そこでハードウェアの知識が多い私が、RAIDを組んだのですが、まぁこれが地獄でした。これは、そのやり方をまとめながら書いた愚痴です。ちなみに、これは一つ目で、あと3つ書く予定ですがすべて地獄でした。

RAIDとは？

RAIDというのは、Redundant Array of Independent Diskの略で、複数のハードディスクやSSDを連携して1つのハードディスクとし、データをコピーしてハードディスクが壊れたりした際にデータを復帰させることなどができるディスクアレイ（保存方法）です。RAIDにはハードウェアとソフトウェアがあり、ハードウェアの方が安定はしますが、設定が面倒です。また、RAIDには何種類かありますが、1番基本的なのはRAID0とRAID1です。

RAID0

2台以上のハードディスクを合体させて、容量の大きなハードディスク1台として認識させるRAIDです。データを分散させて書き込むので、書き込みも少し高速化します。データを分散させているため、1台でもハードディスクが壊れたらデータがさよならします。

RAID1

2台以上のハードディスクをミラーリングするRAIDです。2台のハードディスクに同じデータを書き込みます。もし1台が壊れても、他のハードディスクに同じハードディスクが書き込まれているため、データが保持されます。2台以上が1台として認識されますが、容量は1台分です。（違う容量のHDDの場合、少ない方が優先）

今回の対象機

• DELL PowerEdge T410（パワーエッジ）
  　この子に買っておいた新品のSSD 500GBを二枚とSAS-HDD 300GBを二枚でRAID1を組んでいきます。

作業手順

　この子が設定自体は1番簡単でした。ただし、500GBのSSDで4時間かかりました。

1. 起動してBIOSの表示で、Ctrl+Rで設定に入ります。

   なにこれと思うかもしれませんが、あとから紹介する他二つに比べたらまだマシで、見やすいです。このコントローラーは矢印キーで操作できます。他はすべてTABキーなので矢印が使えるだけまだましです。
   もう既に一機組んでありますが、もう一機組んでいきましょう。

2. 「controller 0」を選択した状態でEnterを押すと、以下の画面になります。


3. Enterを押してRAIDモードを選択。選んだらEnter。

   　こんな感じでRAID1かRAID0かを選べます。一応、サーバーですのでデータ保持のためにRAID1で組みます。

4. RAIDを組むデバイスを2つ以上選択する。

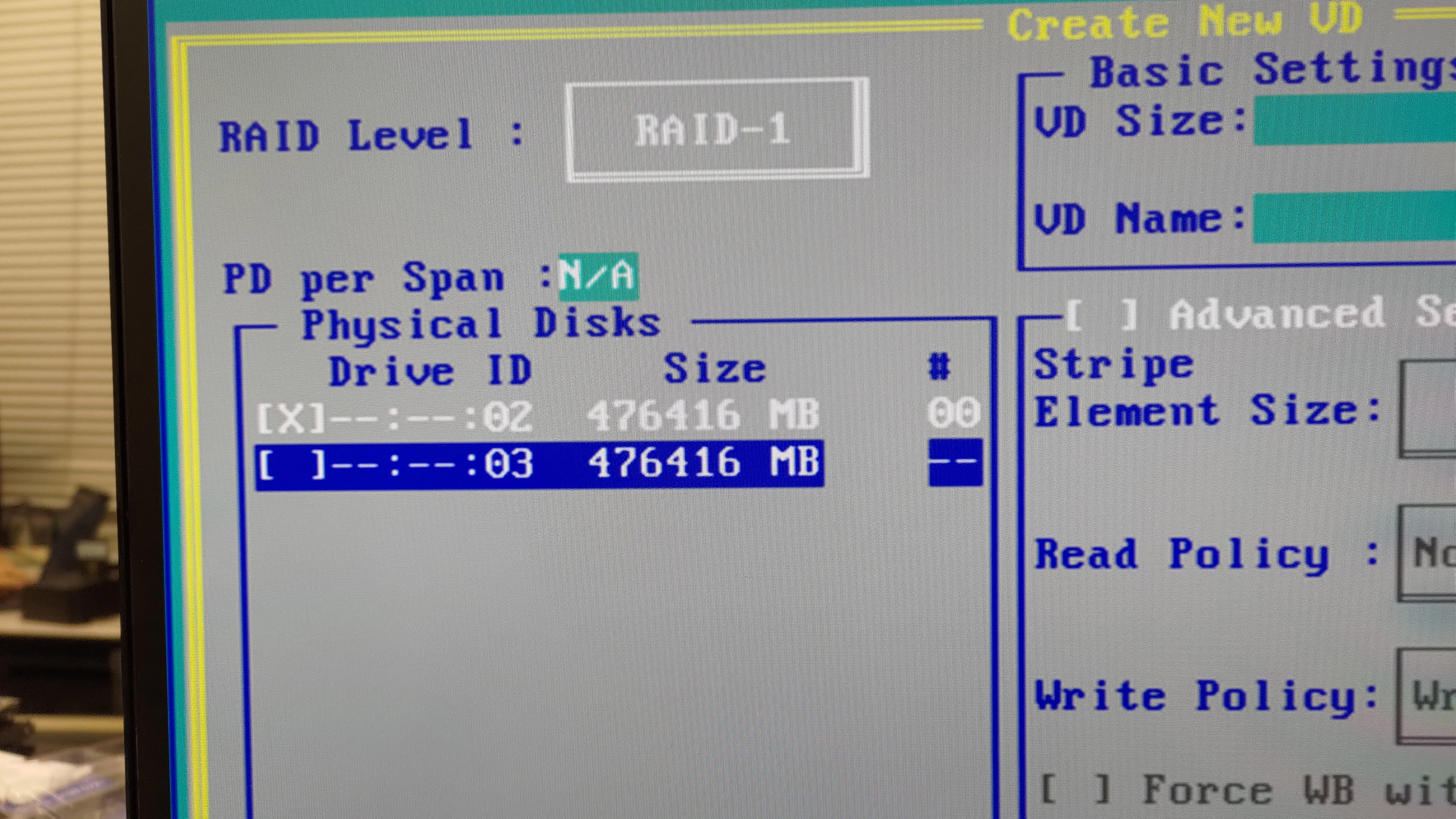

   写真のように、ドライブを選択してEnterを押すと[ ]内にXが入るので、これでドライブを2つ以上選択します。

5. 容量は自動で設定してくれるので、適当に名前を付けます。これをブートドライブにするので、「boot」と名付けておきましょう。


6. 最後にOKを押したら終了です。しばらくするとビルドが始まります。大体３時間ですね。


そして、ここで問題が発生しました。

　コンセントの消費電力問題が発生したため、コンセントを変える必要が出てきました。BIOSから抜けれるかやってみたところ、警告なしにコントローラー設定とBIOSを抜けれたので、電源を落としてコンセントを変更しました。すぐにコントローラー設定にはいったところ、ビルドを再開したのですが......
「Build failed」......「は？」
　上の写真の二つ目のRAIDビルドに失敗したと警告が出ました。設定修正メニューが表示されたので、失敗したやつだけ設定をリセットしました。しばらくすると、「successfull」の表示がでました。しかし、設定修正メニューが消えません。何回やっても消えません。RAIDを構成しようと思ってもSSDが一個表示されません。
「Windowsでリセットしてみるか。」
　そう思い、認識されていないSSDを本体から抜き、自分のWindows PCにつなぎディスクの管理を開きました。
10分後....何も表示されない....。デバイスの管理も...認識していない。
「SSDリーダーが壊れたかな...。そんなこともあるよね。」
別のHDDリーダーを使用。表示されません。
　そのほか、コマンドプロンプトやサードパーティー製ソフトもためしました。OSの問題かと思い、ubuntu、MACも試しました。しかし、一切認識してくれません。そして、いろいろ調べてたどり着いた結果がこちら...。

新品のSSDを壊しました☆ S.M.A.R.Tがぶっ壊れました☆

　はい...。えー、5000円...。悲しいです。まさか、SSDごと壊れるとは思ってませんでした。しかも、電源切ってもSAS-HDDで組んだRAIDは正常に再開してます。２時間後、正常にRAIDが構成されました。なのになぜ...、SSDの方が壊れてしまったのか...。SSDはwestern digital製（一番故障率の低いドライブメーカー）なので初期不良の可能性も低い。とても悲しいです。
（こわれたSSDの写真を後日のせますｗ）

最後に...

　えー、得体の知れないものをむやみに触って無理な設定をしたり、電源を抜くのはやめましょう。いまだに、２つのRAIDを同時に組んだのが原因なのか、電源を切ったことが原因なのか、SSDの初期不良なのかは不明ですが、無理はやめましょう。ひとつづつ丁寧にやればおそらく問題なかったでしょうし。
　次回は、以前修理した富士通のサーバーに入っていた謎のRAIDコントローラーでRAIDを組んだ話を載せようかなと思います...。今回ほどではなかったですが、これもまあ地獄でしたのでお楽しみに...。
