ROS2講座20 Rviz2で文字をOverlayで表示するPluginを作成する

環境

この記事は以下の環境で動いています。

項目	値
CPU	Core i5-8250U
Ubuntu	22.04
ROS2	Humble

概要

Rvizでは文字や情報を表示するならPanel pluginをつかうのが第1ですが、3D ViewにOverlayでも文字を表示することが出来ます。pluginとして基本的にサポートしていない表示方法なのでOgreのAPIを直接たたくコードを作成する必要があります。

オブジェクト構成

今回はRvizのOVerlayに背景の「四角形の枠」と「文字」の2要素を表示します。以下のようなオブジェクトの構成になります。

• Overlayは3D viewの前面に表示できるオーバーレイに相当します。
• PanelOverlayElementは四角形の枠に相当するクラスです。四角形の色はMaterialで設定します。Materialが保持しているTextureは画像データのようなものであり、これに色を設定します。
• TextAreaOverlayElementは表示する文字や位置を持つクラスです。

入力の構成

表示要素は以下のパラメーターを持ちます

項目	IF	説明
文字列	rostopic	表示する文字列
サイズ	Rvizプロパティー	文字の高さ
文字位置(左上/右上)	Rvizプロパティー	文字の寄せ位置

RvizプロパティーはRvizのDisplayパネルの中で選択できるオプションです。

ソースコード

Textを表示するOgr要素を持つクラスの実装です。

update()関数でOgreクラスの持つパラメーターの更新をします。

srs_rviz_plugins/src/string_display/overlay_text.hpp

#pragma once

#ifndef Q_MOC_RUN
  #include <OgreColourValue.h>
  #include <OgreMaterial.h>
  #include <OgreHardwarePixelBuffer.h>
  #include <OgreMaterialManager.h>
  #include <OgreTexture.h>

  #include <OgreHardwarePixelBuffer.h>
  #include <OgreMaterialManager.h>
  #include <OgreTechnique.h>
  #include <OgreTexture.h>
  #include <OgreTextureManager.h>
  #include <Overlay/OgreOverlayProfileSessionListener.h>
  #include <Overlay/OgreOverlay.h>
  #include <Overlay/OgreOverlayContainer.h>
  #include <Overlay/OgreOverlayElement.h>
  #include <Overlay/OgreOverlayManager.h>
  #include <Overlay/OgrePanelOverlayElement.h>
  #include <Overlay/OgreTextAreaOverlayElement.h>
  #include <Overlay/OgreFontManager.h>

  #include <QColor>
  #include <QImage>
#endif

#include <std_msgs/msg/color_rgba.hpp>
#include <std_msgs/msg/string.hpp>

namespace srs_rviz_plugins
{

enum class HorizontalAlignment
{
  LEFT,
  CENTER,
  RIGHT,
};

struct OverlayTextData
{
  bool visible{true};
  std::string text{""};
  int height{16};
  HorizontalAlignment horizontal_alignment{HorizontalAlignment::LEFT};

  bool operator==(const OverlayTextData & other)
  {
    if (visible == other.visible && text == other.text && height == other.height &&
      horizontal_alignment == other.horizontal_alignment)
    {
      return true;
    }
    return false;
  }

  bool operator!=(const OverlayTextData & other)
  {
    return !(*this == other);
  }
};

class OverlayText
{
public:
  OverlayText(const std::string & name)
  {
    Ogre::OverlayManager * mOverlayMgr = Ogre::OverlayManager::getSingletonPtr();
    overlay_ = mOverlayMgr->create(name);

    texture_ = createTexture(name + "Texture", QColor(200, 200, 200, 100), 100, 100);
    panel_material_ = createMaterial(name + "Material", texture_->getName());

    const int temp_size = 32;
    back_ground_panel_ = createPanel(
      name + "Panel", 0, 0, temp_size, temp_size,
      panel_material_->getName());
    overlay_->add2D(back_ground_panel_);

    const std::string temp_text = "TEST";
    text_element_ = createText(name + "TextArea", temp_text, 100, 100, temp_size);
    text_container_ = createContainer(name + "TextPanel", 0, 0, text_element_);
    overlay_->add2D(text_container_);

    overlay_->show();
    OverlayTextData data{};
    update(data);
  }

  ~OverlayText()
  {
    Ogre::OverlayManager * mOverlayMgr = Ogre::OverlayManager::getSingletonPtr();
    mOverlayMgr->destroyOverlayElement(text_element_);
    mOverlayMgr->destroyOverlayElement(text_container_);

    mOverlayMgr->destroyOverlayElement(back_ground_panel_);
    panel_material_->unload();
    Ogre::MaterialManager::getSingleton().remove(panel_material_->getName());

    mOverlayMgr->destroy(overlay_);
  }

  void update(const OverlayTextData & data)
  {
    const float width_rate = getWidthRate(data.text);
    const float panel_width = data.height * width_rate;

    Ogre::OverlayManager * mOverlayMgr = Ogre::OverlayManager::getSingletonPtr();
    float screen_width = mOverlayMgr->getViewportWidth();

    text_element_->setCaption(data.text);
    text_element_->setCharHeight(data.height);

    if (data.horizontal_alignment == HorizontalAlignment::LEFT) {
      back_ground_panel_->setPosition(0, 0);
      text_element_->setPosition(0, 1);
    } else { // right
      back_ground_panel_->setPosition(screen_width - panel_width, 0);
      text_element_->setPosition(screen_width - panel_width, 1);
    }
    back_ground_panel_->setDimensions(panel_width, data.height);

    if (data.visible && !data.text.empty()) {
      overlay_->show();
    } else {
      overlay_->hide();
    }
  }

private:
  static Ogre::TexturePtr createTexture(
    const std::string & name, const QColor & qcolor,
    const size_t width, const size_t height)
  {
    Ogre::TexturePtr texture = Ogre::TextureManager::getSingleton().createManual(
      name,       // name
      Ogre::ResourceGroupManager::DEFAULT_RESOURCE_GROUP_NAME,
      Ogre::TEX_TYPE_2D,       // type
      width, height,           // width & height of the render window
      0,                       // number of mipmaps
      Ogre::PF_A8R8G8B8,       // pixel format chosen to match a format Qt can use
      Ogre::TU_DEFAULT         // usage
    );

    Ogre::HardwarePixelBufferSharedPtr pixel_buffer = texture->getBuffer();
    pixel_buffer->lock(Ogre::HardwareBuffer::HBL_NORMAL);
    const Ogre::PixelBox & pixelBox = pixel_buffer->getCurrentLock();

    Ogre::uint8 * pDest = static_cast<Ogre::uint8 *>(pixelBox.data);
    memset(pDest, 0, width * height);
    QImage Hud = QImage(pDest, width, height, QImage::Format_ARGB32);

    for (unsigned int i = 0; i < width; i++) {
      for (unsigned int j = 0; j < height; j++) {
        Hud.setPixel(i, j, qcolor.rgba());
      }
    }
    pixel_buffer->unlock();
    return texture;
  }

  static Ogre::MaterialPtr createMaterial(
    const std::string & name,
    const std::string & texture_name)
  {
    Ogre::MaterialPtr material = Ogre::MaterialManager::getSingleton().create(
      name,
      Ogre::ResourceGroupManager::DEFAULT_RESOURCE_GROUP_NAME);
    material->getTechnique(0)->getPass(0)->createTextureUnitState(texture_name);
    material->getTechnique(0)->getPass(0)->setSceneBlending(Ogre::SBT_TRANSPARENT_ALPHA);
    return material;
  }

  static Ogre::PanelOverlayElement * createPanel(
    const std::string & base_name, const int x,
    const int y, const int width, const int height,
    const std::string & material_name)
  {
    Ogre::OverlayManager * mOverlayMgr = Ogre::OverlayManager::getSingletonPtr();
    Ogre::PanelOverlayElement * panel =
      static_cast<Ogre::PanelOverlayElement *>(mOverlayMgr->createOverlayElement(
        "Panel",
        base_name + "Panel"));
    panel->setMetricsMode(Ogre::GMM_PIXELS);
    panel->setMaterialName(material_name);
    panel->setPosition(x, y);
    panel->setDimensions(width, height);
    return panel;
  }

  static Ogre::TextAreaOverlayElement * createText(
    const std::string & name,
    const std::string content, const int x,
    const int y, const int height)
  {
    Ogre::OverlayManager * mOverlayMgr = Ogre::OverlayManager::getSingletonPtr();
    Ogre::TextAreaOverlayElement * text =
      (Ogre::TextAreaOverlayElement *)(mOverlayMgr->createOverlayElement("TextArea", name));
    text->setMetricsMode(Ogre::GuiMetricsMode::GMM_PIXELS);
    text->setVerticalAlignment(Ogre::GuiVerticalAlignment::GVA_TOP);
    text->setHorizontalAlignment(Ogre::GuiHorizontalAlignment::GHA_LEFT);
    text->setColour(Ogre::ColourValue::White);
    text->setFontName(font_name_);
    text->setCaption(content);
    text->setCharHeight(height);
    text->setPosition(x, y);
    return text;
  }

  static Ogre::OverlayContainer * createContainer(
    const std::string name, const int x, const int y,
    Ogre::TextAreaOverlayElement * text)
  {
    Ogre::OverlayContainer * panel =
      (Ogre::OverlayContainer *)Ogre::OverlayManager::getSingleton().createOverlayElement(
      "Panel",
      name);
    panel->addChild(text);
    panel->setPosition(x, y);
    return panel;
  }

  static float getWidthRate(const std::string text)
  {
    Ogre::FontPtr font = Ogre::FontManager::getSingleton().getByName(font_name_, "rviz_rendering");
    float width_rate = 0;
    for (auto c : text) {
      float ratio = 1.0f;
      if (c == ' ') {
        ratio = 0.5f;
      } else {
        ratio = font->getGlyphAspectRatio(c);
      }
      width_rate += ratio;
    }
    return width_rate;
  }

  Ogre::Overlay * overlay_;
  Ogre::PanelOverlayElement * back_ground_panel_;
  Ogre::MaterialPtr panel_material_;
  Ogre::TexturePtr texture_;
  Ogre::OverlayContainer * text_container_;
  Ogre::TextAreaOverlayElement * text_element_;
  static constexpr char font_name_[] = "Liberation Sans";
};

} // namespace srs_rviz_plugins

• プラグイン宣言　　
  srs_rviz_plugins/src/string_display/string_display.hpp
• プラグイン実装
  srs_rviz_plugins/src/string_display/string_display.cpp

ビルド

ビルド

source /opt/ros/humble/setup.bash
cd ros2_ws
colcon build

実行

1つ目のターミナルで実行

source ~/ros2_ws/install/setup.bash
rviz2

• DisplaysパネルのAddを押して、出現するウィンドウからStringDisplayを選びます。
• StringDisplayのオプションで以下の設定をします。
  • Topicを/test_string
  • text_sizeを40

2つ目のターミナルで実行

source /opt/ros/humble/setup.bash
ros2 topic pub -1 /test_string std_msgs/String '{data: "Sample Text"}'

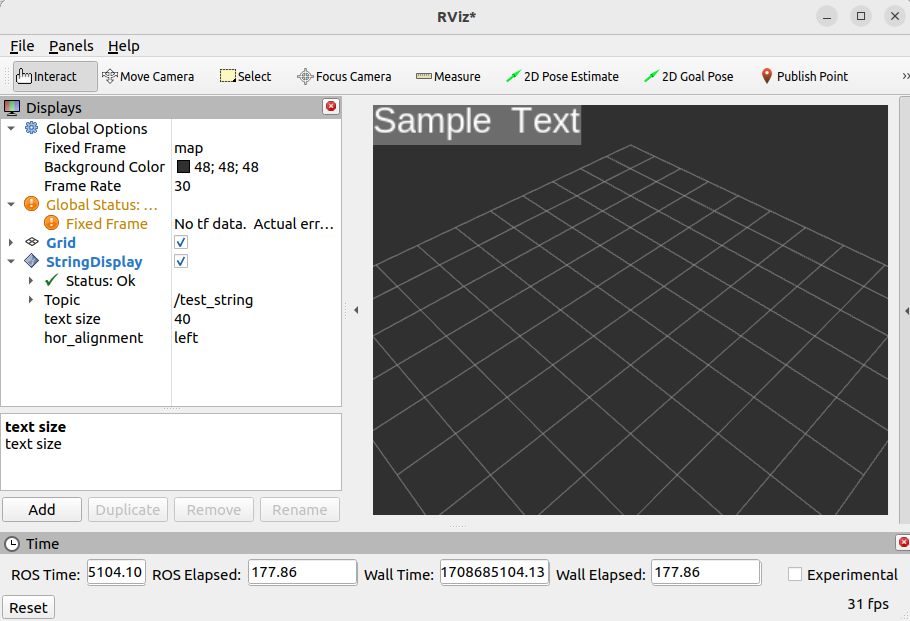

publish下文字列がRviz上に表示されました。
