UITableViewCell での UIView-Encapsulated-Layout-Height 制約との競合エラーに対処する

検証環境

Xcode 13.3 / iOS 15.4 / Swift version 5.6

要点

問題

  • UITableViewCellの中身を、縦のAutoLayout制約を全て1000(UILayoutPriority.required)で組むと、システムが作成するUIView-Encapsulated-Layout-Height制約との競合が発生する。

解決法

→ 縦のAutoLayoutどこかの制約を1000未満(999以下)のプライオリティに変更する。

理由

実行時にシステムはCellのContentViewの高さをセパレータ分を含めた高さを確定し、変更していると思われ、縦の制約のすべてがRequiredの場合、その制約と競合してしまう。

概要

'UIView-Encapsulated-Layout-Height'とは?

UITableViewCellをAutoLayoutでレイアウトした後、実行すると以下のようなエラーが出ることがある。

2022-04-05 23:26:25.295287+0900 CellLayoutSolution[27039:2060062] [LayoutConstraints] Unable to simultaneously satisfy constraints.
	Probably at least one of the constraints in the following list is one you don't want.
	Try this:
		(1) look at each constraint and try to figure out which you don't expect;
		(2) find the code that added the unwanted constraint or constraints and fix it.
(
    "<NSLayoutConstraint:0x281208910 UIView:0x104c07ee0.height == 100   (active)>",
    "<NSLayoutConstraint:0x281208960 V:|-(50)-[UIView:0x104c07ee0]   (active, names: '|':UITableViewCellContentView:0x104c1daf0 )>",
    "<NSLayoutConstraint:0x2812089b0 V:[UIView:0x104c07ee0]-(50)-|   (active, names: '|':UITableViewCellContentView:0x104c1daf0 )>",
    "<NSLayoutConstraint:0x281208e60 'UIView-Encapsulated-Layout-Height' UITableViewCellContentView:0x104c1daf0.height == 200.333   (active)>"
)

Will attempt to recover by breaking constraint
<NSLayoutConstraint:0x281208910 UIView:0x104c07ee0.height == 100   (active)>

Make a symbolic breakpoint at UIViewAlertForUnsatisfiableConstraints to catch this in the debugger.
The methods in the UIConstraintBasedLayoutDebugging category on UIView listed in <UIKitCore/UIView.h> may also be helpful.

特に "<NSLayoutConstraint:0x281208e60 'UIView-Encapsulated-Layout-Height' UITableViewCellContentView:0x104c1daf0.height == 200.333 (active)>"

の部分について、身に覚えのない制約が追加されていることがわかる。

これについて検索すると、Appleのドキュメントなどは見つからず、以下のサイトに言及があった。

StackOverflow - What is NSLayoutConstraint "UIView-Encapsulated-Layout-Height" and how should I go about forcing it to recalculate cleanly?

どうやら、"UIView-Encapsulated-Layout-Height"はシステムが作成するCell(ContentView)の高さ制約のようである。

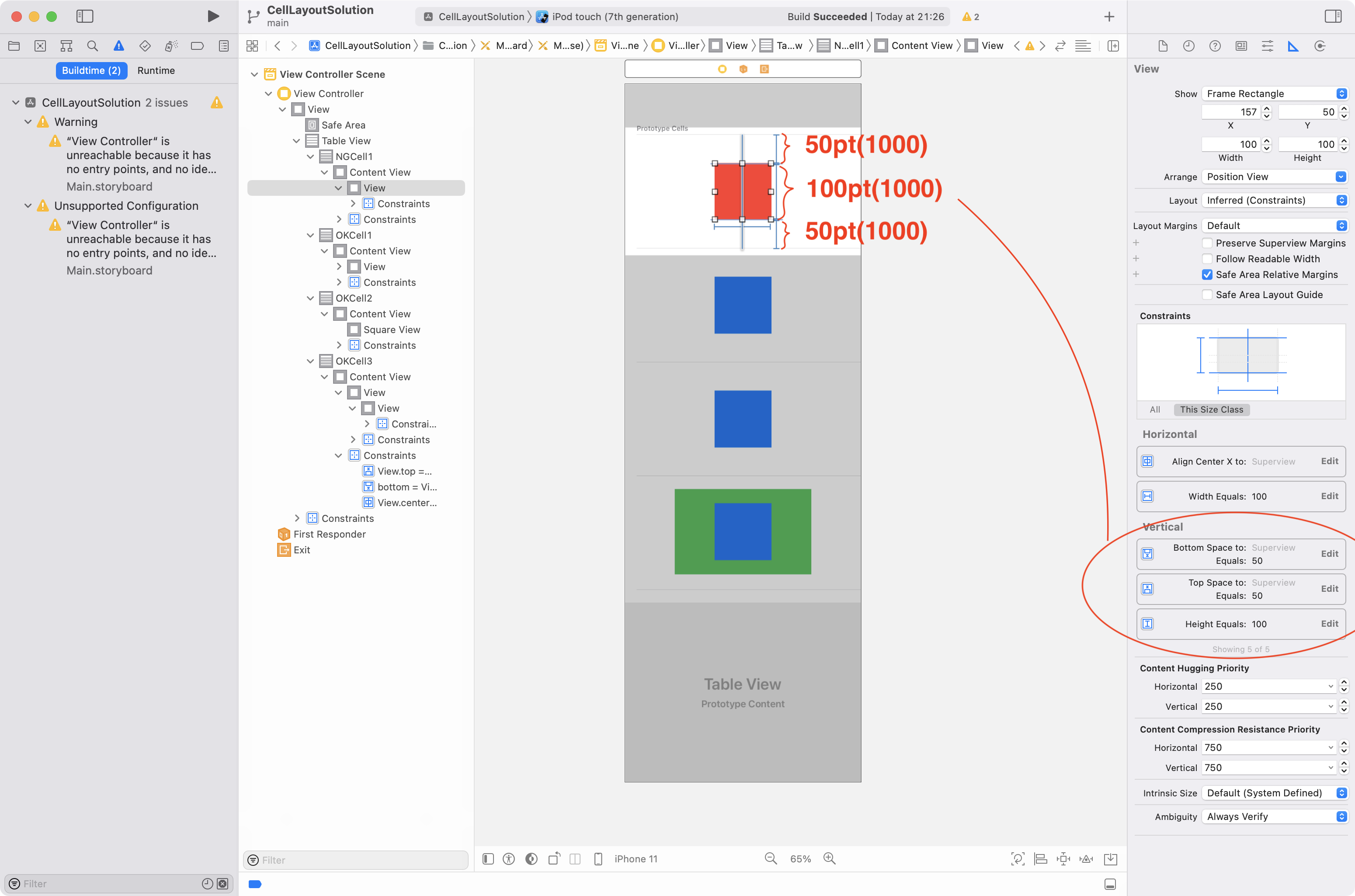

サンプルプロジェクトで作成した、Cell上の赤いビューは100ptの高さであり、上下のマージンは50ptずつ制約を設定しているため、ContentViewの高さは200ptの高さになるはずである。しかしながら、エラーのログからシステム側で作成した制約がUITableViewCellContentView:0x104c1daf0.height == 200.333とContentViewに200.333ptの高さを設定しようとしていることがわかる。

ビューデバッガで見てみる。スクショはiPhone8で実行したので値は200.5ptと表示されている。

この制約のプライオリティは1000に設定されている。となると、縦のAutoLayout制約を全て1000(UILayoutPriority.required)で組んでいると矛盾が発生する。同じ200ptの制約ならば、複数の制約をかけようとも矛盾が発生しないのでエラーとならないが200.333ptと微妙に違う数値となっているため。矛盾を解消するために、システムが任意で選択した赤いビューの100pt高さ制約を解除して回復を試みる、旨のメッセージが表示されている。

Will attempt to recover by breaking constraint <NSLayoutConstraint:0x281208910 UIView:0x104c07ee0.height == 100 (active)>

この0.333pt分について、ふとセパレータの高さなのではないか? と推測した。
試しに、UITableViewseparatorStylenoneに変更したところ、エラーが発生しなくなった。ビンゴっぽい。

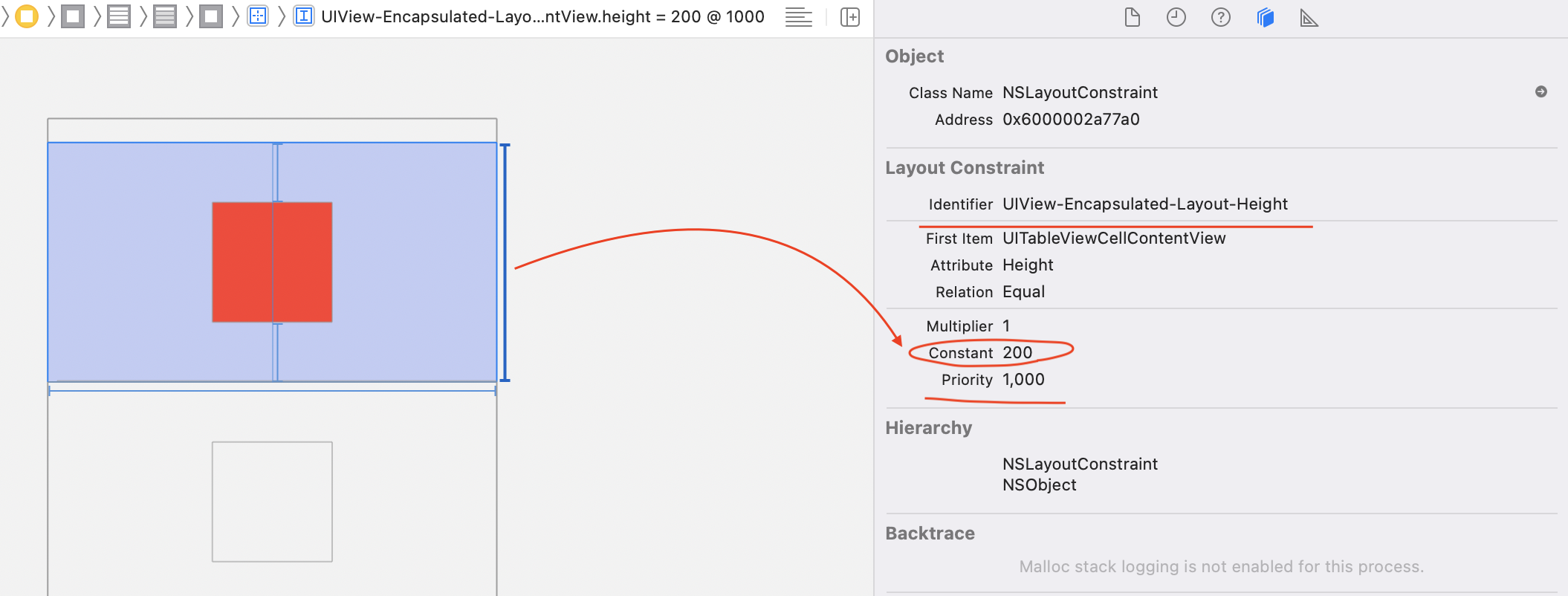

ビューデバッガで確認する。なるほどちゃんと"UIView-Encapsulated-Layout-Height"が200ptになっている。

  • →システムはUIView-Encapsulated-Layout-Height制約をかけることで、CellのContentViewの高さを、セパレータ分を追加した高さに変更していると思われる。

システムがSelf-Sizingなセルの高さを割り出すためには、縦方向の制約が設定されている必要があるのだけれども、UIView-Encapsulated-Layout-Height制約を使ってセパレータを含めた高さに変更する際に、全てRequiredの制約だと衝突するということである。

'UIView-Encapsulated-Layout-Height'との競合を回避するには?

  • (回避法1) セパレータを表示するCellでは、どのようにするかというと、縦のAutoLayoutどこかの制約を1000未満(999以下)のプライオリティに変更する。一箇所でも1000以下の縦の制約があると、エラーは発生しない。

システムは縦方向の制約からCellの高さを計算し、次にセパレータ分を含めてCellの高さを確定させるUIView-Encapsulated-Layout-Height制約(Required)を発行し適用する。高さ計算が終わった後999以下に落とした制約は最終的に無視されるので競合しない、というシナリオになると思う。

  • (回避法1 - 1) 中身のビューに設定する高さ制約を750(defaultHigh)等に変更する
  • (回避法1 - 2) 中身のビューやコンテナとなるビューに設定するマージン制約を750(defaultHigh)等に変更する

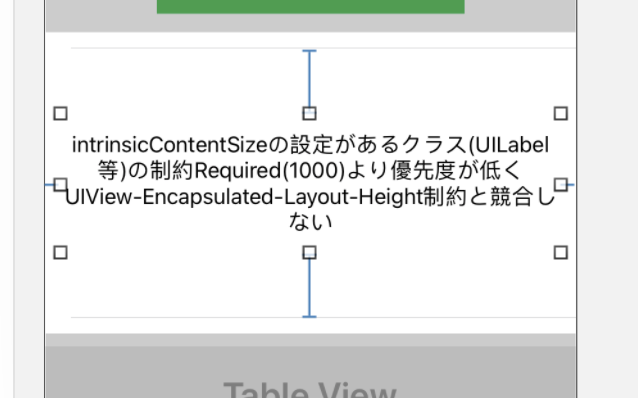

  • (回避法1 - 3) intrinsicContentSizeの制約のあるビューを用いることでも回避できる。UILabelや、カスタムクラスでintrinsicContentSizeをoverrideすることで高さを与えた場合なども制約は1000未満になるため有効。

  • (回避法2) 現時点のiOSバージョンでは、UITableViewseparatorStylenoneに変更しセパレータを表示しない場合は、付加分の高さがないため、制約がrequired(1000)であってもUIView-Encapsulated-Layout-Height制約との競合が発生しないと思われる。

サンプルプロジェクト

これらを確認するために作ったサンプルプロジェクトは以下です。

Xcode 13.3 / iOS 15.4 / Swift version 5.6 で作成
