はじめに

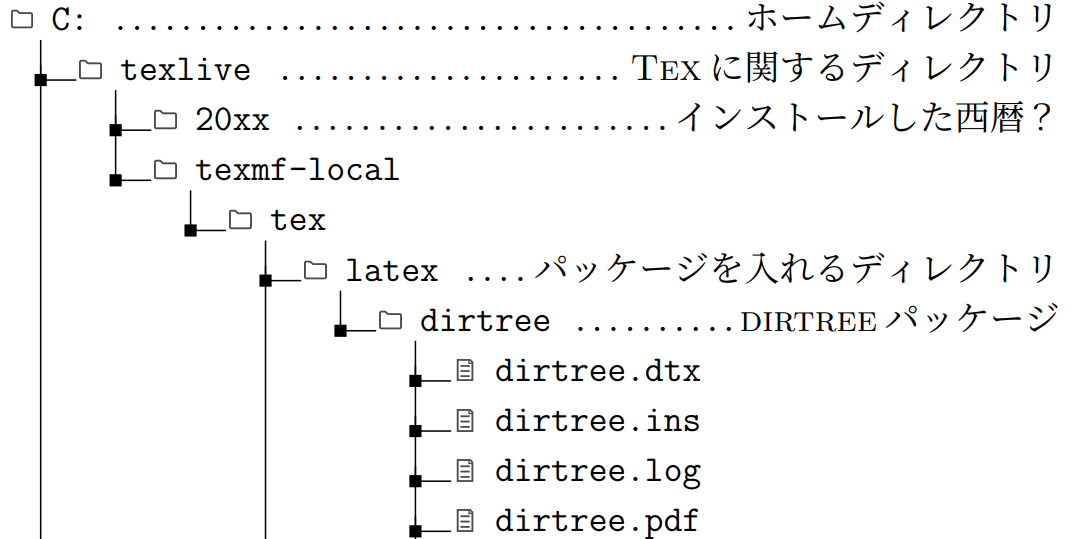

dirtreeパッケージを使うことで、LaTeX 文書 ( コードは記事の末尾にある )で次のような表示を実現できる。

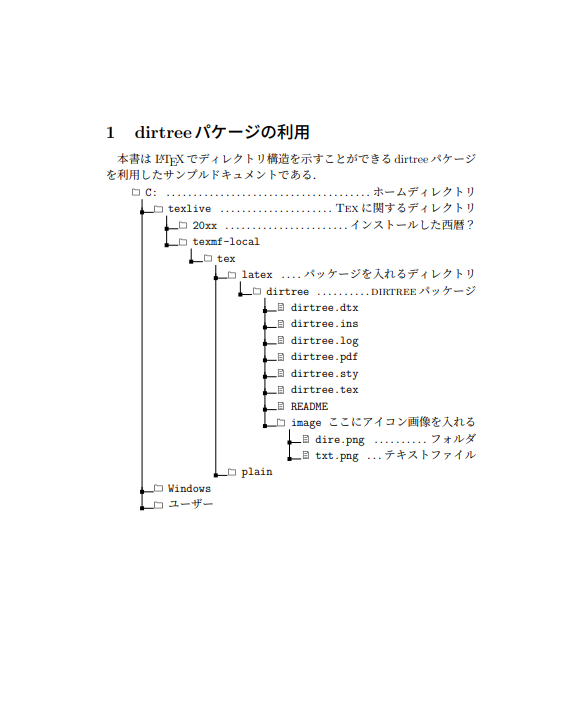

PDFのプレビューを拡大したものを次に示す。
セットアップ
ダウンロード
上記の Web サイトで「Download the contents of this package in one zip archive (110.2k).」からdiretreeをダウンロードする。
ダウンロードした dirtree.zip を展開すると、dirtree フォルダが作成される。このフォルダ内容を以下に示す。
dirtree
L dirtree.dtx
L dirtree.ins
L dirtree.pdf
L README
インストール
texlive\texmf-local\tex\latex ディレクトリに dirtree を移動させる。Windowsにおいて texlive は、一般的な tex インストール時にルートディレクトリC: に保管される。
C:\texlive\texmf-local\tex\latex
保管したディレクトリに移動して、次のコマンドで dirtree.ins を実行する。
cd C:\texlive\texmf-local\tex\latex # カウントディレクトリの変更
latex dirtree.ins # インストールの実行
インストールログを次に示す。
(base) PS C:\texlive\texmf-local\tex\latex\dirtree> latex dirtree.ins # インストールの実行
This is pdfTeX, Version 3.141592653-2.6-1.40.25 (TeX Live 2023) (preloaded format=latex)
restricted \write18 enabled.
entering extended mode
(./dirtree.ins
LaTeX2e <2023-06-01> patch level 1
L3 programming layer <2023-08-29>
(c:/texlive/2023/texmf-dist/tex/latex/base/docstrip.tex
Utility: `docstrip' v2.6b <2022-09-03>
English documentation <2022-09-03>
**********************************************************
* This program converts documented macro-files into fast *
* loadable files by stripping off (nearly) all comments! *
**********************************************************
********************************************************
* No Configuration file found, using default settings. *
********************************************************
(./dirtree.ins
*** Generating the `dirtree' package ***
Generating file(s) ./dirtree.tex
Processing file dirtree.dtx (tex) -> dirtree.tex
Lines processed: 825
Comments removed: 609
Comments passed: 23
Codelines passed: 185
Generating file(s) ./dirtree.sty
Processing file dirtree.dtx (latex-wrapper) -> dirtree.sty
Lines processed: 825
Comments removed: 609
Comments passed: 23
Codelines passed: 185
***********************************************************
*
* To finish the installation you have to move the files
* dirtree.sty and dirtree.tex in a directory/folder searched by TeX.
*
* To produce the documentation, run the file `dirtree.dtx'
* through LaTeX.
*
* If you require the commented code, desactivating the
* OnlyDescription macro, you must recompile, execute:
* `makeindex -s gind.ist dirtree'
* `makeindex -s gglo.ist -o dirtree.gls dirtree.glo'
* and recompile.
*
***********************************************************
)
Overall statistics:
Files processed: 2
Lines processed: 1650
Comments removed: 1218
Comments passed: 46
Codelines passed: 370
) )
No pages of output.
Transcript written on dirtree.log.
使い方
プリアンブル
LaTeX 文書のプリアンブル( \documentclass ~ \begin{document} 間の箇所)に次のコードを記述する。
\usepackage {dirtree}

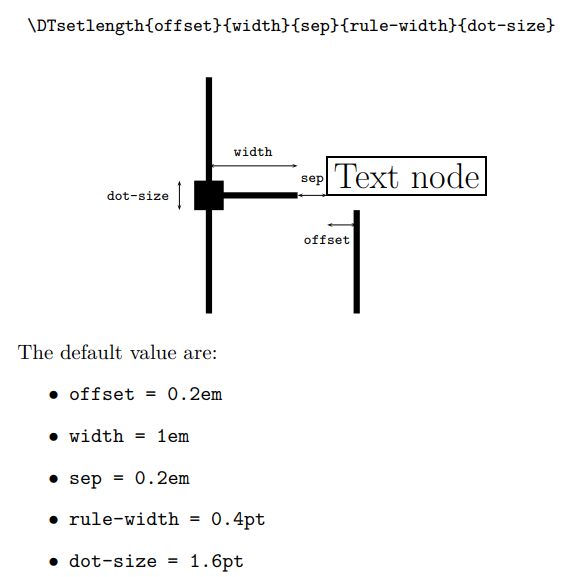

\DTsetlength
『The dirtree package Directory Tree』5ページより引用
https://ftp.kddilabs.jp/CTAN/macros/generic/dirtree/dirtree.pdf
アイコン
アイコンは自身で画像を用意する必要がある。私は C:\texlive\texmf-local\tex\latex\dirtree (dirtree パッケージを保管したディレクトリ) に image フォルダを作成して、そこにアイコン画像を保管している。
画像の用意はネット上にあるものを使ったり、PowerPoint や Adobe 系のソフトで作成したりなどをすればよい。画像は正方形( 255 x 255 px)が綺麗に表示しやすい。次に簡単なものを紹介する。
-
フォルダのアイコン
『folder iocn 1 | アイコン素材ダウンロードサイト「icooon-mono」 | 商用利用可能なアイコン素材が無料(フリー)ダウンロードできるサイト』より引用
https://icooon-mono.com/12087-folder-iocn-1/?lang=en -
テキストファイルのアイコン
私が PowerPoint で自作したもの
具体例
冒頭に示した文書 を作成する LaTeX 文書を次に示す。
sample.tex
\documentclass[a4paper, 12pt]{ujarticle}
\usepackage[dvipdfmx]{graphicx}
% ---------------------------------------------------%
% プリアンブルの挿入 %
% ---------------------------------------------------%
\usepackage{dirtree}
\begin{document}
\section{dirtreeパケージの利用}
本書は \LaTeX でディレクトリ構造を示すことができる
dirtreeパケージを利用したサンプルドキュメントである．
\DTsetlength{1em}{1em}{0.1em}{.5pt}{4pt}
\renewcommand*\DTstylecomment{\rmfamily\textsc}
\dirtree{%
.1 \makebox[2ex][r]{\includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}}} C: \DTcomment{ホームディレクトリ}.
.2 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} texlive \DTcomment{Texに関するディレクトリ}.
.3 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} 20xx \DTcomment{インストールした西暦？}.
.3 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} texmf-local.
.4 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} tex.
.5 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} latex \DTcomment{パッケージを入れるディレクトリ}.
.6 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} dirtree \DTcomment{dirtreeパッケージ}.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dirtree.dtx.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dirtree.ins.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dirtree.log.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dirtree.pdf.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dirtree.sty.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dirtree.tex.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} README.
.7 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} image \DTcomment{ここにアイコン画像を入れる}.
.8 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} dire.png \DTcomment{フォルダ}.
.8 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/txt.png}} txt.png \DTcomment{テキストファイル}.
.5 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} plain.
.2 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} Windows.
.2 \includegraphics[width=0.25cm]{{C:/texlive/texmf-local/tex/latex/dirtree/image/dire.png}} ユーザー.
}
\end{document}
