オープンCAE Advent Calendar 2024、参加記事です。
CAE初心者勢なのでお手柔らかにお願いします。
今回、使用したのはOpenRadiossです。
OpenRadiossは陽解法動解析向けのソルバーで、
この種のソルバーで最も有名なLS-DYNA形式のインプットファイルを（一部）サポートしています。
OpenRadiossの使い方は、去年までのオープンCAE Advent Calendarの他の人の記事を探せば出てくると思います。
LS-DYNA形式のインプットインプットファイルをつくるには、色々な方法がありますが、テキストエディタを使えば作ることが出来ます。LS-DYNAのインプットファイルに関する資料も開発元から沢山公開されています。メモ帳で作るのはハードルが非常に高いですが、よく使用されるテキストエディタであるVS-CodeではVS Code LS-DYNA extensionがありますので、これを使うと比較的簡単にインプットインプットファイルを作れます。
使用したversionはLS-DYNA v1.2.1 Ryan O'Sullivan, Syntax Highlighting and Snippets for LS-Dyna Deck Creation and Editing
こんな感じで色分けしてくれる。
キーワードを途中まで入力すると候補も出してくれる。
コメント欄には、キーワードに必要な情報を追加してくれます。
そしてこのコメント($が付与された行)、これが非常に重要になります。

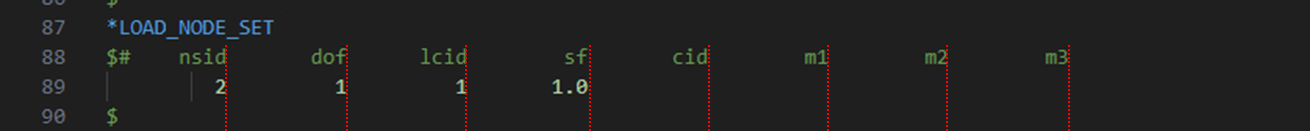

LS-DYNAは基本的に1行80列で構成されるのですが、このコメントを見れば、キーワードの境界が分かります。下の画像の赤い点線の部分がキーワードの境界です。
開発元の資料とOpenRadiossのLS-DYNAとの対照表を参照しながら今回つくったのが以下。
シェルの片一方を固定して、もう片一方に力を加えています。
*KEYWORD
*TITLE
$#title
LS-DYNA keyword deck
$
*CONTROL_TERMINATION
$# endtim endcyc dtmin endeng endmas nosol
0.01 0
$
*CONTROL_UNITS
$# length time mass
m s mtrc_ton
$
*DATABASE_BINARY_D3PLOT
$# dt lcdt beam npltc psetid
0.001 0 0 0 0
$
*NODE
$# nid x y z tc rc
1 0.0 0.0 0.0 0 0
2 0.0 1.0 0.0 0 0
3 1.0 0.0 0.0 0 0
4 1.0 1.0 0.0 0 0
5 2.0 0.0 0.0 0 0
6 2.0 1.0 0.0 0 0
7 3.0 0.0 0.0 0 0
8 3.0 1.0 0.0 0 0
9 4.0 0.0 0.0 0 0
10 4.0 1.0 0.0 0 0
11 5.0 0.0 0.0 0 0
12 5.0 1.0 0.0 0 0
$
*MAT_ELASTIC
$# mid ro e pr
1 2700.0 70.0E9 0.3
$
*ELEMENT_SHELL
$# eid pid n1 n2 n3 n4 n5 n6 n7 n8
1 1 3 4 2 1 0 0 0 0
2 1 5 6 4 3 0 0 0 0
3 1 7 8 6 5 0 0 0 0
4 1 9 10 8 7 0 0 0 0
5 1 11 12 10 9 0 0 0 0
*SECTION_SHELL
$# secid elform shrf nip propt qr/irid icomp setyp
1 2 0.833 2 1.0 0 1 1
$# t1 t2 t3 t4 nloc marea idof edgset
0.5 0.5 0.5 0.5 0.0 0.0 0.0 0
$# bi bi bi bi bi bi bi bi
0.0 0.0 0.0 0.0 0.0 0.0 0.0 0.0
$
*PART
$# title
part1
$# pid secid mid eosid hgid grav adpopt tmid
1 1 1 0 0 0 0 0
$
*SET_NODE_LIST_TITLE
$# title
fix
$# sid da1 da2 da3 da4 solver
1
$# nid1 nid2 nid3 nid4 nid5 nid6 nid7 nid8
1 2
$
*SET_NODE_LIST_TITLE
$# title
LOAD
$# sid da1 da2 da3 da4 solver
2
$# nid1 nid2 nid3 nid4 nid5 nid6 nid7 nid8
11 12
$
*BOUNDARY_SPC_SET
$# nsid cid dofx dofy dofz dofrx dofry dofrz
1 0 1 1 1 1 1 1
$
*DEFINE_CURVE_TITLE
$# title
LOAD
$# lcid sidr sfa sfo offa offo dattyp
1 0 1.0 1.0 0.0 0.0
$# a1 o1
0.0 1000
1.0 1000
$
*LOAD_NODE_SET
$# nsid dof lcid sf cid m1 m2 m3
2 1 1 1.0
$
*END
OpenRadiossで読み込んで解析下後、paraviewで可視化出来ます。
初期状態
シェル要素が伸びた状態(コンター図は変位)
ショボい...
来年度もオープンCAE Advent Calendarがあるなら、もうちょっと良いネタを書きます。
