PlantUMLのデザインを変更

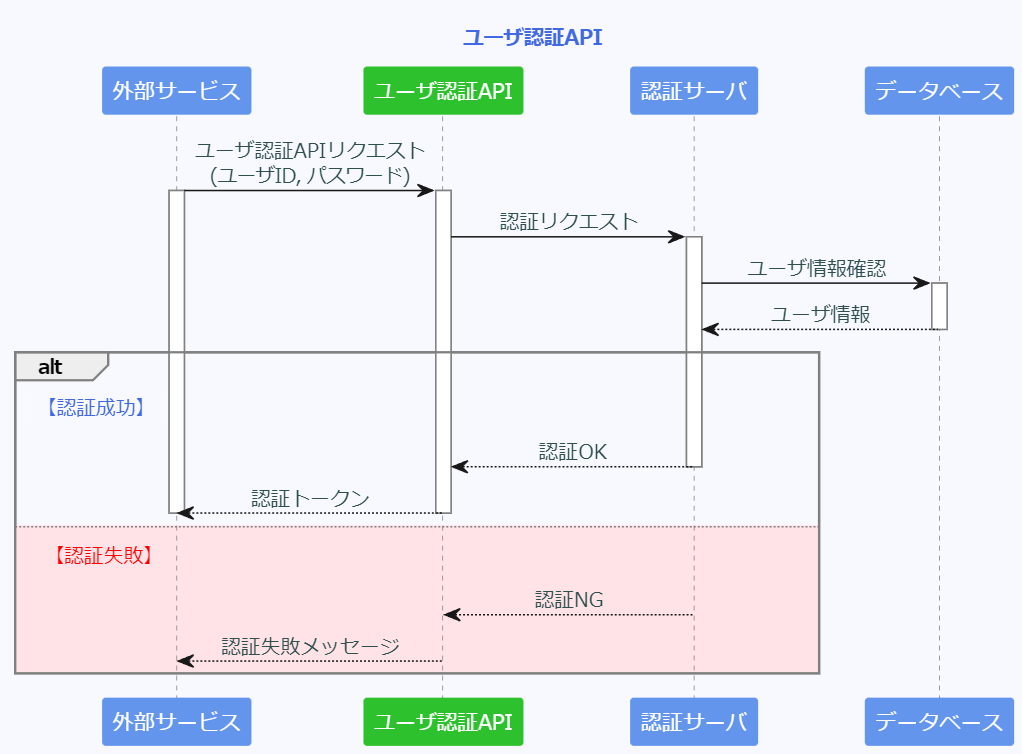

作成するシーケンス図

コード

スタイルを別ファイル（skinparam.pu）として定義する。

sequence.pu

@startuml Authentication
    ' skinparam.pu（別ファイルで定義したスタイルファイル）の読み込み
    !include skinparam.pu

    ' 画像幅
    scale 1024 width

    skinparam Participant {
        ' Participant間のマージン
        Padding 30
    }


    title ユーザ認証API

    participant "外部サービス" as Client
    participant "ユーザ認証API" as Server #2dc12d
    participant "認証サーバ" as Auth
    participant "データベース" as DB

    Client -> Server: ユーザ認証APIリクエスト\n(ユーザID, パスワード)
    activate Client
    activate Server

    Server -> Auth: 認証リクエスト
    activate Auth
    Auth -> DB: ユーザ情報確認
    activate DB
    Auth <-- DB: ユーザ情報
    deactivate DB

    alt
        rnote left of Client
            <font color="#4169e1">【認証成功】</font>
        end rnote
        Server <-- Auth: 認証OK
        deactivate Auth
        Client <-- Server: 認証トークン
        deactivate Server
        deactivate Client
    else #ffe3e7
        rnote left of Client #ffe3e7
            <font color="#ff0000">【認証失敗】</font>
        end rnote
        Server <-- Auth: 認証NG
        Client <-- Server: 認証失敗メッセージ
    end

@enduml

skinparam.pu

' 全体の背景色
skinparam backgroundColor #f8f8ff


' Participantの共通スタイル
skinparam Participant {
	BackgroundColor #6495ed
	FontColor #FFFFFF
	BorderThickness 0
	Padding 60
	' Width 300
}


skinparam sequence {

	' 処理メッセージのスタイル
	ArrowFontColor #2f4f4f
	ArrowFontSize 13
	' ArrowFontName Arial

	' ライフラインのスタイル
	LifeLineBorderColor #808080
	' LifeLineBackgroundColor #A9DCDF

	' グループ(altなども含む)のスタイル
	' GroupBorderColor #4169e1
	GroupBorderColor #808080
	GroupFontSize 14
	GroupFontColor #565555
	' GroupFontColor #696969
}

' 処理メッセージの中央寄せ
skinparam SequenceMessage {
	Align center
}

' 注釈のスタイル
skinparam Note {
	BorderThickness 0
	BackgroundColor #f8f8ff
	' BorderColorrgb(0, 0, 0)
	' FontColor #000000
}


' タイトルのスタイル
skinparam title {
	FontColor #4169e1
}

altの条件分岐のメッセージ

altの条件分岐メッセージの下に四角い注釈（rnote）を使っている。
この理由はaltの条件分岐メッセージが用意しているスタイルを使うと、「認証成功」と「認証失敗」の表示位置ばずれるし、後ろの図と文字が重なって見にくいため。（個人的な好みです）

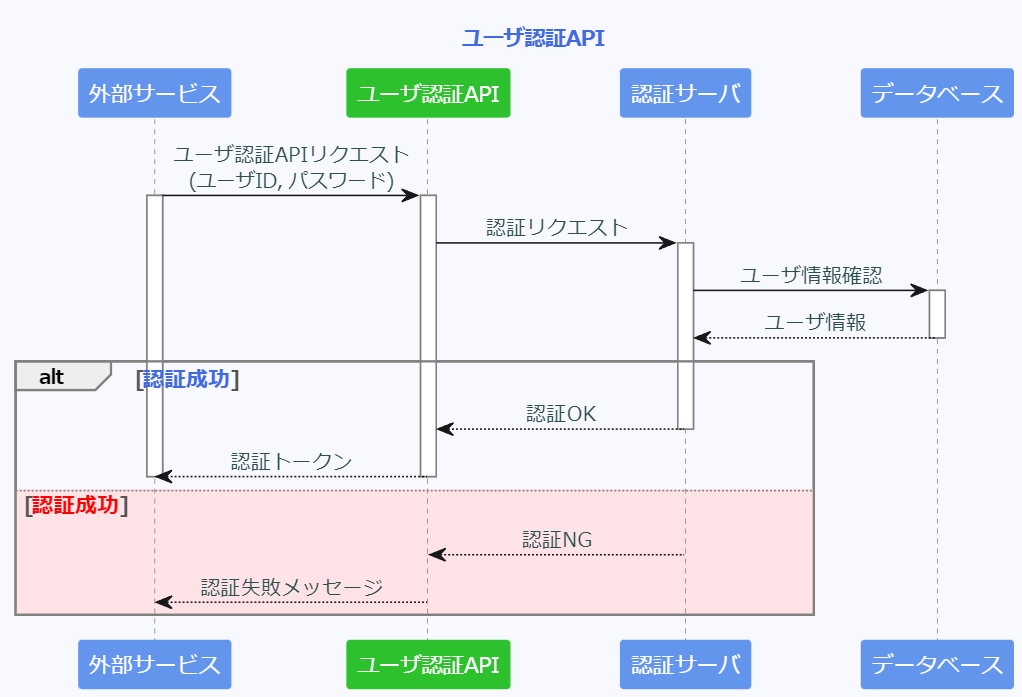

    ' altの条件分岐メッセージが用意しているスタイルの場合
    alt <font color="#4169e1">認証成功</font>
        Server <-- Auth: 認証OK
        deactivate Auth
        Client <-- Server: 認証トークン
        deactivate Server
        deactivate Client
    else #ffe3e7 <font color="#ff0000">認証成功</font>
        Server <-- Auth: 認証NG
        Client <-- Server: 認証失敗メッセージ
    end

こんな感じで「認証成功」の文字がやや見づらくなる。
