RustのPlottersでグラフ描画を試す

Last updated at Posted at 2021-08-12

はじめに

Rustのグラフ描画ツールPlottersで色々試してみた。
英語サイトも含めて現時点ではWebに載っている情報が意外と少なく、Plottersのドキュメントのみを参考に実装した内容もご紹介する。
はじめに断っておくと、グラフ描画の機能面では例えばPythonのMatplotlib等、別言語やフレームワークの描画ツールの方が充実しているかもしれない。なので、本記事は「何らかの制約上、Rustでないとグラフ描画できない。私の開発環境ではRustのPlottersがグラフ描画ツールとしてベスト！」という方の参考になれば幸いである。

各種情報

動作確認バージョン

  • rustc : 1.51.0
  • cargo : 1.51.0

ソース構成

Rustのソースは以下の２つ

  • main.rs : Plottersを使ってグラフ描画する処理を記述
  • data.rs : グラフ表示用の時系列データを定義
.
├── Cargo.toml
└── src
    ├── data.rs <- 関数を定義しているモジュール
    └── main.rs <- main関数のみ記載

Cargo.tomlの中身

最低限、plottersのクレートをインストールすれば動作可能。
今回はx軸を日付データ（Date型）にしたいため、追加でchronoもインストールする。

Cargo.toml
[package]
name = "plotters-sample"
version = "0.1.0"
authors = ["auther"]
edition = "2018"

[dependencies]
plotters = "0.3.1"

# 時刻情報を扱うの利用（グラフ表示に必須ではない）
chrono = "0.4.19"

plottersのバージョンを0.3.3以上でビルドする場合には、こちらのドキュメントにあるように libfontconfig 等のパッケージが必要。以下はaptでインストールする例。

sudo apt install pkg-config libfreetype6-dev libfontconfig1-dev

入力データの準備

プロットするデータはdata.rsのソース内で設定し、main.rsから参照できるようにする。

  • x軸が日付、y軸が数値の時系列データ。（トヨタ自動車の株価の各日の終値）
  • サンプルソースのため、get_data関数内で直書きで設定する。実利用ではcsvファイルやDataBaseから取得することになるはず。
  • 日付は最初は文字列スライス型で定義しているので、日付の型Date<Local>に変換する関数parse_timeも作っておく。&`staticのライフタイム注釈については詳しく説明しないが、これを入れると文字列を「文字列リテラル」として静的領域に格納してくれる。
data.rs
use chrono::offset::{Local, TimeZone};
use chrono::Date;

/// データの取得（固定値）
pub fn get_data() -> Vec<(&'static str, f32)> {
  return vec![
    ("2021-06-22", 9960.0), ("2021-06-23", 9782.0),
    ("2021-06-24", 9824.0), ("2021-06-25", 9849.0),
    ("2021-06-28", 9842.0), ("2021-06-29", 9740.0),
    ("2021-06-30", 9710.0), ("2021-07-01", 9690.0),
    ("2021-07-02", 9820.0), ("2021-07-05", 9772.0),
    ("2021-07-06", 9794.0), ("2021-07-07", 9734.0),
    ("2021-07-08", 9675.0), ("2021-07-09", 9650.0),
    ("2021-07-12", 9815.0), ("2021-07-13", 9865.0),
    ("2021-07-14", 9869.0), ("2021-07-15", 9832.0),
    ("2021-07-16", 9866.0), ("2021-07-19", 9740.0),
    ("2021-07-20", 9612.0), ("2021-07-21", 9725.0),
    ("2021-07-26", 9829.0), ("2021-07-27", 9871.0),
    ("2021-07-28", 9804.0), ("2021-07-29", 9856.0),
    ("2021-07-30", 9805.0), ("2021-08-02", 10030.0),
  ];
}

/// 日付の文字列をDate型に変換
pub fn parse_time(time_str: &str) -> Date<Local> {
    Local.datetime_from_str(
      &format!("{} 0:0", time_str),
      "%Y-%m-%d %H:%M"
    )
    .unwrap()
    .date()
}

グラフの描画

main.rsのmain関数でグラフを描画する。手順は以下の４つ。

手順

  • (1) プロット用データの準備
    • dataモジュールから入力データを取得し、横軸用の日付のベクトル、縦軸用のf32型のベクトルに変換する
  • (2) 描画先の情報を設定
    • 画像サイズや背景色など、描画キャンバス全般に関する情報を設定する
    • 今回は描画結果を画像ファイルとして出力するため、BitMapBackend型のオブジェクトを定義
  • (3) グラフ全般の設定
    • キャプション、x軸、y軸の値範囲、ラベルの余白等、グラフ描画全般に関して設定する
    • 各軸の値の範囲は自動設定できないようなので、build_cartesian_2dメソッドで範囲を明示する必要がありそう…。y軸の範囲はf32型のVectorの最大最小値で決めているが、f32型にはNaNが含まれていてminやmaxを求めるのに工夫がいる。（参考にさせていただいたサイト）
  • (4) グラフの描画
    • (3)で設定した内容をもとに、グラフの軸やグリッド線などを描画する
    • (1)で準備したデータを指定のスタイルで描画する。以下ソースの例では折れ線グラフ（LineSeries）で描画。

以下はソースの中身

main.rs
use plotters::prelude::*;
use chrono::offset::Local;
use chrono::Date;

mod data;

fn main() -> Result<(), Box<dyn std::error::Error>> {

  /* (1) プロット用データの準備 */

  // データを取得。この時点では(日付,値)のタプルのVector型になっている
  let data = data::get_data();

  /* x軸とy軸で個別のVector型にする */

  // x軸 : 日付のVector
  let xs: Vec<Date<Local>> = data.iter()
                                 .map(|(x, _)| data::parse_time(*x))
                                 .collect();
  // y軸: 値のVector
  let ys: Vec<f32> = data.iter()
                         .map(|(_, y)| *y)
                         .collect();


  /* (2) 描画先の情報を設定 */

  let image_width = 1080;
  let image_height = 720;
  // 描画先を指定。画像出力する場合はBitMapBackend
  let root = BitMapBackend::new
    ("plot.png", (image_width, image_height)).into_drawing_area();

  // 背景を白にする
  root.fill(&WHITE)?;


  /* (3) グラフ全般の設定 */

  /* y軸の最大最小値を算出
     f32型はNaNが定義されていてys.iter().max()等が使えないので工夫が必要
     参考サイト
     https://qiita.com/lo48576/items/343ca40a03c3b86b67cb */
  let (y_min, y_max) = ys.iter()
                         .fold(
                           (0.0/0.0, 0.0/0.0),
                           |(m,n), v| (v.min(m), v.max(n))
                          );

  let caption = "Sample Plot";
  let font = ("sans-serif", 20);

  let mut chart = ChartBuilder::on(&root)
    .caption(caption, font.into_font()) // キャプションのフォントやサイズ
    .margin(10)                         // 上下左右全ての余白
    .x_label_area_size(16)              // x軸ラベル部分の余白
    .y_label_area_size(42)              // y軸ラベル部分の余白
    .build_cartesian_2d(                // x軸とy軸の数値の範囲を指定する
      *xs.first().unwrap()..*xs.last().unwrap(), // x軸の範囲
      y_min..y_max                               // y軸の範囲
    )?;


  /* (4) グラフの描画 */

  // x軸y軸、グリッド線などを描画
  chart.configure_mesh().draw()?;

  // 折れ線グラフの定義＆描画
  let line_series = LineSeries::new(
                    xs.iter()
                      .zip(ys.iter())
                      .map(|(x, y)| (*x, *y)),
                    &RED
                   );
  chart.draw_series(line_series)?;

  Ok(())
}

cargo runなどでプログラムを実行すると、次のようなグラフがplot.pngという名前で出力される。

グラフのカスタマイズ

折れ線に点を加える

手順(4)で折れ線を追加した後に、次のようにCircle型のオブジェクトを要素とするイテレータを作ってdraw_series関数を呼ぶことで実現可能。

  // 点グラフの定義＆描画
  let point_series = xs.iter()
                     .zip(ys.iter())
                     .map(|(x, y)|
                         Circle::new(
                           (*x, *y),
                           4,        // Circleのサイズ
                          &RED,      // 色を指定
                          // ↓円を塗りつぶしたければこちら
                          // ShapeStyle::from(&RED).filled(),
                         )
                     );
  chart.draw_series(point_series)?;


折れ線グラフのLineSeriesと同じ位置づけで「PointSeries」という構造体もあって、上のような点描画が可能。こっちも試してみたらビルドがなかなか通らずに手こずり、以下のように書いてようやく動く。

  // 点グラフの定義＆描画
  let point_series = PointSeries::<_,_,Circle<_,_>,_>::new(
                     xs.iter()
                       .zip(ys.iter())
                       .map(|(x, y)| (*x, *y)),
                     4,        // Circleのサイズ
                     &RED      // 色を指定
                    );
  chart.draw_series(point_series)?;

試してはいないが、Circleの代わりにTextを指定するとグラフ上にテキストを追加することも可能なはず。その場合、上の例で&REDで色を指定していた部分がShapeStyleの参照型だったのを、テキスト用の型であるTextStyleの参照型で指定すれば良さそう。

x軸ラベルの編集

グラフのx軸の日付が「2021-06-22+09:00」となってて長ったらしいので、もっと短くしたい。そんな時は、手順(4)の chart.configure_mesh()でx_label_formatterメソッドを追加すれば実現できる。具体的には「x軸の値を整形する関数」を定義してあげて、x_label_formatterの引数に定義した関数を指定する。

言葉ではわかりにくいので、実際に実装してみよう。
まず、date.rsのソースで、「2021-06-22+09:00」を「2021/06/22」のように変換する関数を定義する。

data.rs
/// 日付型を文字列に変換する関数を追加
pub fn date2string(date: &Date<Local>) -> String {
  date.format("%Y/%m/%d").to_string()
}

続いて、main.rsのchart.configure_mesh()部分を次のように変更する。

main.rs
  chart.configure_mesh()
       .x_label_formatter(&data::date2string) // 追加
       .draw()?;

わざわざ関数定義しなくても、クロージャーで書くことも可能。

main.rs
  chart.configure_mesh()
       .x_label_formatter(&|x: &Date<Local>| x.format("%Y/%m/%d").to_string()) // 追加
       .draw()?;

再度ビルド実行すると、日付のフォーマットが変わっていることがわかる。

x軸ラベルの間隔を変更

間隔では指定できないが、chart.configure_mesh()の後に、「x軸ラベルの数」を指定するx_labelsメソッドを追加して変更可能。

main.rs
  chart.configure_mesh()
       .x_label_formatter(&data::date2string)
       .x_labels(4) // 追加
       .draw()?;

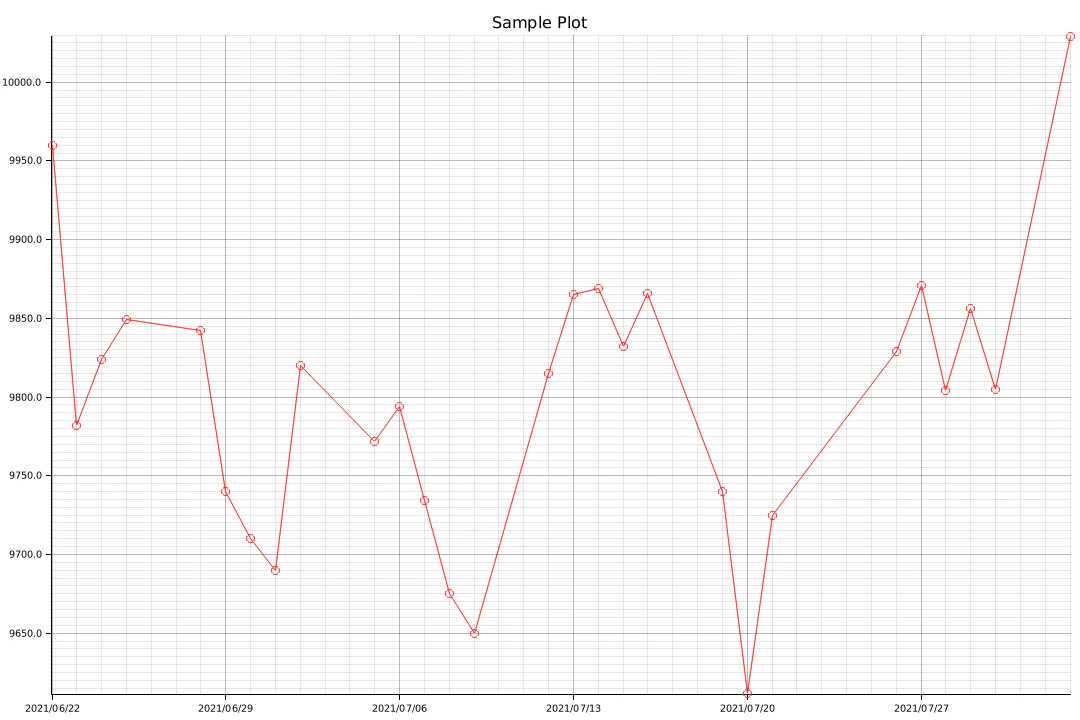

実際に試してみると、ラベルの数は必ずしもx_labelsの引数で指定した数とは一致しないようで、想定よりも少なかったりする…。
ドキュメントでx_labelsの説明を見ると下記のようにある。

Set how many labels for the X axis at most
value: The maximum desired number of labels in the X axis

どうやら指定した数はあくまで「表示ラベル数の最大値」の模様。「指定ラベル数の表示が厳しい」とPlottersが判断した場合は、指定よりも少ないラベル数（間隔は広くなる）しか描画されないようなので注意いただきたい。

参考サイト
