NEC UNIVERGE IX2105: 楽天ひかり IPoE/IPv4 over IPv6(DS-Lite)接続してみてみた

Last updated at Posted at 2021-04-13

インターネットでデータをやりとりするために「IP(インターネットプロトコル)」というルール(規格)が定められています。インターネットの利用者や接続機器の増加に伴い、従来の規格「IPv4」に変わって新たに登場したのが次世代規格「IPv6」です。IPv6に対応した通信方式を利用することで、回線の混雑を避けることができます。
お昼時や夜など多くの人がインターネットを利用する時間帯は、従来の通信規格では回線混雑により、通信速度が低下していました。
次世代規格IPv6に対応している通信方式なら、ピークタイムでも回線が混雑せずインターネットがサクサク使えます。
ということで、RAKUTEN光を契約してみてみたので、IPv6 接続してみてみます。
光回線と終端装置(ONU)は、NTT東日本のフレッツ光なので、フレッツ光の設定でルーターを設定します。

#■ IXルーター初期化
まずは、以前の設定を初期化します

  1. コンフィグモードへ移行
    コンフィグ設定できるようにコンフィグモードへ移行
IX2105-Router# enable-config
	Enter configuration commands, one per line. End with CNTL/Z.
  1. スタートアップコンフィグを削除
IX2105-Router(config)# erase startup-config
	Are you sure you want to erase the startup-configuration? (Yes or [No]): Yes
  1. default-console command-line 実行
    オペレーションモードに戻り、初期化コマンドを実行
IX2105-Router(config)# exit
IX2105-Router# default-console command-line
	% You must RELOAD the router for this configuration to take effect.
  1. 再起動
    再起動して。初期化設定を反映
IX2105-Router# reload
	% Warning: current running-configuration is not saved yet.
	Notice: The router will be RELOADED. This is to ensure that
			the peripheral devices are properly initialized.
	Are you sure you want to reload the router? (Yes or [No]): Yes


	NEC Bootstrap Software
	Copyright (c) NEC Corporation 2001-2015. All rights reserved.

	%BOOT-INFO: Trying flash load, exec-image [ix2105-ms-9.2.20.ldc].
	Loading: ############################################################################ [OK]


	Starting at 0x20000

	Configuring router subsystems (before IDB proc): done.
	Constructing IDB(Interface Database): done.
	Configuring router subsystems (after IDB proc): done.
	Initializing router subsystems: done.
	Starting router subsystems: done.

	All router subsystems coming up.



	NEC Portable Internetwork Core Operating System Software
	Copyright Notices:
	Copyright (c) NEC Corporation 2001-2015. All rights reserved.
	Copyright (c) 1985-1998 OpenROUTE Networks, Inc.
	Copyright (c) 1984-1987, 1989 J. Noel Chiappa.

#■ 初期化確認
・コンフィグモードへ移行

IX2105-Router# configure
	Enter configuration commands, one per line. End with CNTL/Z.

・コンフィグ確認

Router(config)# show running-config
	Current configuration : 593 bytes

	! NEC Portable Internetwork Core Operating System Software
	! IX Series IX2105 (magellan-sec) Software, Version 9.2.20, RELEASE SOFTWARE
	! Compiled Aug 19-Wed-2015 16:25:46 JST #2
	! Current time Apr 13-Tue-2021 18:32:14 JST
	!
	!
	timezone +09 00
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	!
	device GigaEthernet0
	!
	device GigaEthernet1
	!
	interface GigaEthernet0.0
	no ip address
	shutdown
	!
	interface GigaEthernet1.0
	no ip address
	shutdown
	!
	interface Loopback0.0
	no ip address
	!
	interface Null0.0
	no ip address

#■ Software Version確認

Router(config)# show version
	NEC Portable Internetwork Core Operating System Software
	IX Series IX2105 (magellan-sec) Software, Version 9.2.20, RELEASE SOFTWARE
	Compiled Aug 19-Wed-2015 16:25:46 JST #2 by sw-build, coregen-9.2(20)

	ROM: System Bootstrap, Version 11.1
	System Diagnostic, Version 11.1
	Initialization Program, Version 11.1

	System uptime is 5 minutes
	System woke up by reload, caused by command execution
	System started at Apr 13-Tue-2021 18:30:13 JST
	System image file is "ix2105-ms-9.2.20.ldc"

	Processor board ID <0>
	IX2105 (MPC8314E) processor with 131072K bytes of memory.
	2 GigaEthernet/IEEE 802.3 interfaces
	512K bytes of non-volatile configuration memory.
	16384K bytes of processor board System flash (Read/Write)

#■ 初期設定
必要に応じて設定

##● Host名設定

Router(config)# hostname IX2105-Router

##● 管理ユーザー作成

IX2105-Router(config)# username <ユーザー名> password plain <パスワード> administrator
	% User 'user' has been added.

##● ssh有効化

IX2105-Router(config)# ssh-server ip enable

#■ DS-Lite 設定
楽天ひかりは、アルテリア・ネットワークスのDS-Liteプロトコルを使用しています。
ということで、AFTR(Address Family Transition Router)の FQDNは、"dgw.xpass.jp" を設定します

##● STEP1: IPv6 IPoE接続の設定
WAN側インタフェース(GigaEthernet0.0)を設定
IPv6 RA機能を使用して、WAN側インタフェースにIPv6アドレスの自動設定を行い、加えて、DHCPv6機能を使用して、上位DNSサーバのIPv6アドレスを取得

ipv6 dhcp client-profile dhcpv6-cl
  information-request
  option-request dns-servers
!
interface GigaEthernet0.0
  no ip address
  ipv6 enable
  ipv6 address autoconfig receive-default
  ipv6 dhcp client dhcpv6-cl
  ipv6 nd ra enable
  bridge-group 1
  no shutdown
exit

##● STEP2: LAN側インタフェース(IPv4)の設定
LAN側インタフェース(GigaEthernet1.0)を設定
 - LAN側インタフェースでDHCPサーバ機能(IPv4)を有効化

  • LAN側端末に対して、IPv4アドレスの自動設定と、DNSサーバアドレス(IX2105自身のアドレス)を通知
  • プロキシDNS機能を有効化、LAN側端末からIPv4で受信したDNSパケットを、IPv6で上位DNSサーバに転送
ip dhcp enable
!
proxy-dns ip enable request both
!
ip dhcp profile dhcpv4-sv
  dns-server 192.168.0.254
!
interface GigaEthernet1.0
  ip address 192.168.0.254/24
  ip dhcp binding dhcpv4-sv
  no shutdown
  exit

##● STEP3: IPv4 over IPv6インターネット接続の設定
IPv4 over IPv6トンネリングの設定
tunnel destination fqdnコマンドでは、トンネルの接続先となるAFTRのドメイン名(楽天ひかりなので、dgw.xpass.jp) を入力

ip route default Tunnel0.0
ip ufs-cache enable
ip dhcp enable
!
interface Tunnel0.0
  tunnel mode 4-over-6
  no tunnel adjust-mtu
  tunnel source GigaEthernet0.0
  tunnel destination fqdn dgw.xpass.jp
  ip unnumbered GigaEthernet1.0
  ip tcp adjust-mss 1460
  no shutdown
  exit

##● STEP4: LAN内 PC も IPv6利用設定
LAN内のクライアントPCでもIPv6が使用できるようにブリッジの設定を追加

bridge irb enable
no bridge 1 bridge ip

interface GigaEthernet0.0
  bridge-group 1

interface GigaEthernet1.0
  ipv6 enable
  bridge-group 1
exit

#■ 設定保存
最後に設定を保存

Router(config)# write memory
	Building configuration...
	% Warning: do NOT enter CNTL/Z while saving to avoid config corruption.

#■ 接続確認
LAN内のクライアントPCから接続確認します

##● Client PC確認
Client PCには、Mac Bookを使用しました。
IX Routerに接続して、IP Address, Gateway, DNSが設定されていることを確認


##● Internet接続確認
適当なInternet IP AddressへpingをしてIntenetへ接続できることを確認

mac-book:~ user$ ping 8.8.8.8 -c 3
	PING 8.8.8.8 (8.8.8.8): 56 data bytes
	64 bytes from 8.8.8.8: icmp_seq=0 ttl=119 time=3.003 ms
	64 bytes from 8.8.8.8: icmp_seq=1 ttl=119 time=3.112 ms
	64 bytes from 8.8.8.8: icmp_seq=2 ttl=119 time=3.260 ms

	--- 8.8.8.8 ping statistics ---
	3 packets transmitted, 3 packets received, 0.0% packet loss
	round-trip min/avg/max/stddev = 3.003/3.125/3.260/0.105 ms

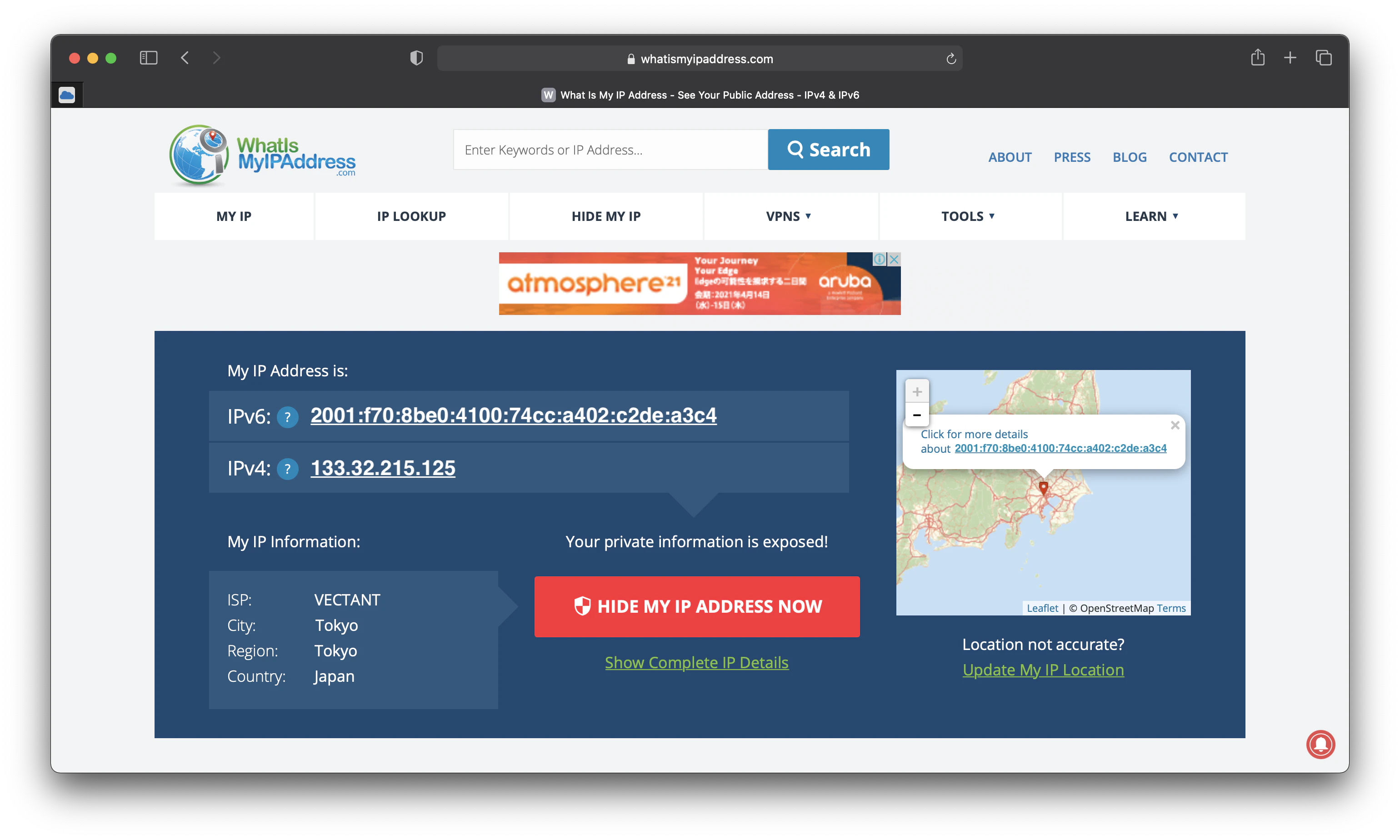

##● My IP Address確認
Routerに割り当てられた IPv4 と IPv6 Addressを確認
Whatis IPAddress.com などにアクセスして、IPv4, IPv6 の My IP Addressを確認

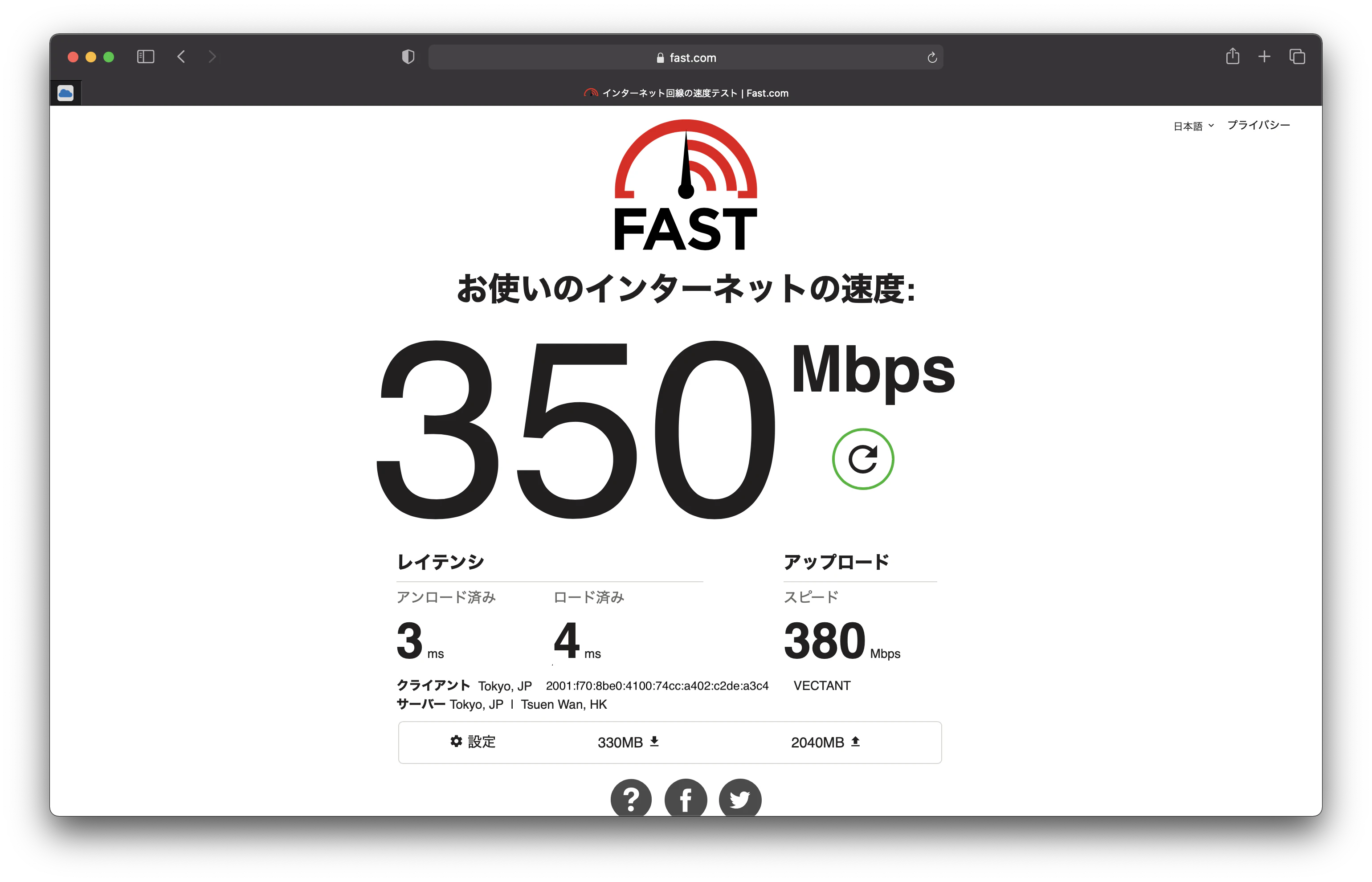

##● Speedテスト
fast.com 等にアクセスして Internet Speedを確認

#■ 最終コンフィグ

IX2105-Router(config)# show running-config
	Current configuration : 1406 bytes

	! NEC Portable Internetwork Core Operating System Software
	! IX Series IX2105 (magellan-sec) Software, Version 9.2.20, RELEASE SOFTWARE
	! Compiled Aug 19-Wed-2015 16:25:46 JST #2
	! Current time Apr 13-Tue-2021 22:18:31 JST
	!
	!
	hostname IX2105-Router
	timezone +09 00
	!
	!
	!
	username user password hash PA2ACE3AB5ET3 administrator
	!
	!
	!
	!
	!
	!
	!
	!
	ip ufs-cache enable
	ip route default Tunnel0.0
	ip dhcp enable
	!
	!
	!
	!
	!
	bridge irb enable
	no bridge 1 bridge ip
	!
	!
	!
	!
	!
	!
	proxy-dns ip enable request both
	!
	!
	ssh-server ip enable
	!
	!
	!
	!
	!
	!
	!
	!
	!
	ip dhcp profile dhcpv4-sv
	dns-server 192.168.0.254
	!
	ipv6 dhcp client-profile dhcpv6-cl
	information-request
	option-request dns-servers
	!
	device GigaEthernet0
	!
	device GigaEthernet1
	!
	interface GigaEthernet0.0
	no ip address
	ipv6 enable
	ipv6 address autoconfig receive-default
	ipv6 dhcp client dhcpv6-cl
	ipv6 nd ra enable
	bridge-group 1
	no shutdown
	!
	interface GigaEthernet1.0
	ip address 192.168.0.254/24
	ip dhcp binding dhcpv4-sv
	ipv6 enable
	bridge-group 1
	no shutdown
	!
	interface Loopback0.0
	no ip address
	!
	interface Null0.0
	no ip address
	!
	interface Tunnel0.0
	tunnel mode 4-over-6
	no tunnel adjust-mtu
	tunnel destination fqdn dgw.xpass.jp
	tunnel source GigaEthernet0.0
	ip unnumbered GigaEthernet1.0
	ip tcp adjust-mss 1460
	no shutdown

#■ 参考
UNIVERGE IXシリーズ 技術情報:DS-Lite 設定ガイド
フレッツ 光ネクスト IPv6インターネット設定ガイド集
UNIVERGE IX2106、IX2207 初期コンフィグの削除手順
IX2105でDS-Liteと接続して爆速インターネットをやる
楽天ひかり:ご利用可能エリア
