Oracle Cloud: VCNとVCNをLocal Peering してみた

Last updated at Posted at 2018-07-12

ネットワークを複数の部門、事業ラインや本番/開発/検証などの用途で分割されたVirtual Cloud Network(VCN)は、VCNピアリングを使用することで各VCNは他のVCNに直接アクセスすることができます。

#■構成

*注意点
 ・Local Peering は、VCNが同じリージョンにあること
 ・Peering 関係の2つのVCNには、重複するCIDRがあってはなりません
 ・Local Peering Gatewayは1対1接続になるため、複数接続する場合はその数分用意します
 ・Local Peering Gatewayの最大数は1つのVCNあたり10

#■手順概要

① VCN1環境作成
    1) Public Subnetを作成し、コンピュート・インスタンスを作成
    2) Local Peering Gatewayを作成し、ルート表とセキュリティリストを設定
② VCN2環境作成
    1) Public Subnetを作成し、コンピュート・インスタンスを作成
    2) Local Peering Gatewayを作成し、ルート表とセキュリティリストを設定
③ Locale Peering 接続
④ 各VCN内のインスタンス同士でping,ssh疎通確認

#■VCN構成確認

・VCN構成
以下2つのVCNを作成しておきます。
  ①VCN1:LDN-VCN10 (10.0.0.0/16)
  ②VCN2:LDN-VCN192(192.168.0.0/16)

#■LPG作成
①VCN1(LDN-VCN10)上に Local Peering Gateway(LPG) 作成
  - NAME:自由
  - CREATE IN COMPARTMENT:LDN-VCN10があるCOMPARTMENTを選択


②作成確認

③同様にVCN2(LDN-VCN192)上にLPG作成

#■Peering接続設定
作成した2つのLPGをつなげます
①VCN(LDN-VCN10)で作成したLPGの画面で[Establish Connection]をクリック

②SPECIFY THE LOCAL PEERING GATEWAY項は、ENTER LOCAL PEERING GATWAY OCID を選択し
PEERING GATEWAY OCID項に相手側VCN(LDN-VCN192)のOCIDを入力して
 [Establis Peering Connection]をクリックして設定


③同様にVCN(LDN-VCN192)側も設定
 すると相手側と通信が確立され Status が PEERED になればOK

#■Route Rules(Routing)設定
・VCN(LDN-VCN10)側設定

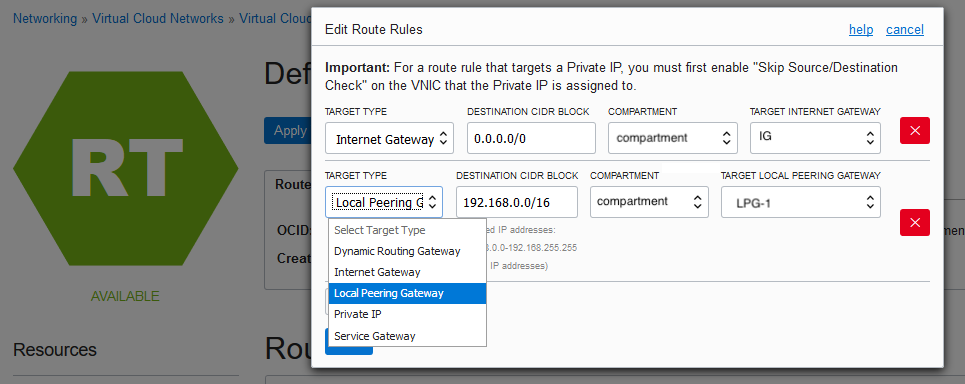

 ①Route Rules に以下相手側の情報を記入してRote追加
  - TARGET TYPE: Local Peering Gatwayを選択
  - CIDR BLOCK:相手側のCIDR(192.168.0.0/16)を記入
  - COMPARTMENT:相手側のCOMPARTMENTを記入
  - TARGET LOCAL PEERING GATEWAY:作成したLPGオブジェクトを選択


②設定確認

・VCN(LDN-VCN192)側も同様に設定して確認

#■Security Rules(Firewall)設定
・VCN1(LDN-VCN10)側設定
 相手側のCIDR(192.168.0.0/16)から通信許可するよう設定
 例:Port 22 (22)を許可する設定


③VCN2(LDN-VCN192)側設定
 同様に、相手側のCIDR(10.0.0.0/16)から通信許可するよう設定
 例:Port 22 (22)


#■疎通確認
sshで異なるVCN間が接続できるか確認
・VCN1 -> VCN2 疎通確認

	[opc@ldn-inst01 ~]$ ssh -i id_rsa opc@192.168.0.2 hostname
		ldn-inst02

・VCN2 -> VCN1 疎通確認

	[opc@ldn-inst02 ~]$ ssh -i id_rsa opc@10.0.0.2 hostname
		ldn-inst01
