[Oracle Cloud] アット東京 ATBeX ServiceLink で FastConnect接続してみてみた

Last updated at Posted at 2024-07-09

Oracle FastConnect を使用すると、専用のプライベートな高帯域幅接続を介して、Oracle Cloud Infrastructure(OCI)の仮想クラウド・ネットワークに直接接続できます。そうすれば、お客様はデータ量に基づいて適切なポート速度を選択して予測可能な毎月一定の低料金を支払うだけです。 FastConnect パートナー、サードパーティ・プロバイダーを使用して、またはコロケーション環境内から Oracle Cloud に接続します。
ATBeX ServiceLink for Oracle Cloud サービスでは、アット東京の相互接続プラットフォームATBeXを介して、OCI FastConnectへ接続するための論理回線(L2のネットワークリンク)を提供します。

※ATBeXは、アット東京データセンター内での各事業者が提供しているサービスの利用や企業システム間の相互連携など、多様化する接続を提供。データセンター内の相互接続時における効率を向上させるプラットフォームサービスです。
■ 特長
 ・ 1つの接続回線でサービス事業者への接続が可能
 ・ 大容量のMPLS網内で高品質な帯域確保型の通信が可能
 ・ 「必要なとき」に「必要な帯域」への変更が可能
 ・ 閉域ネットワークで高いセキュリティを実現

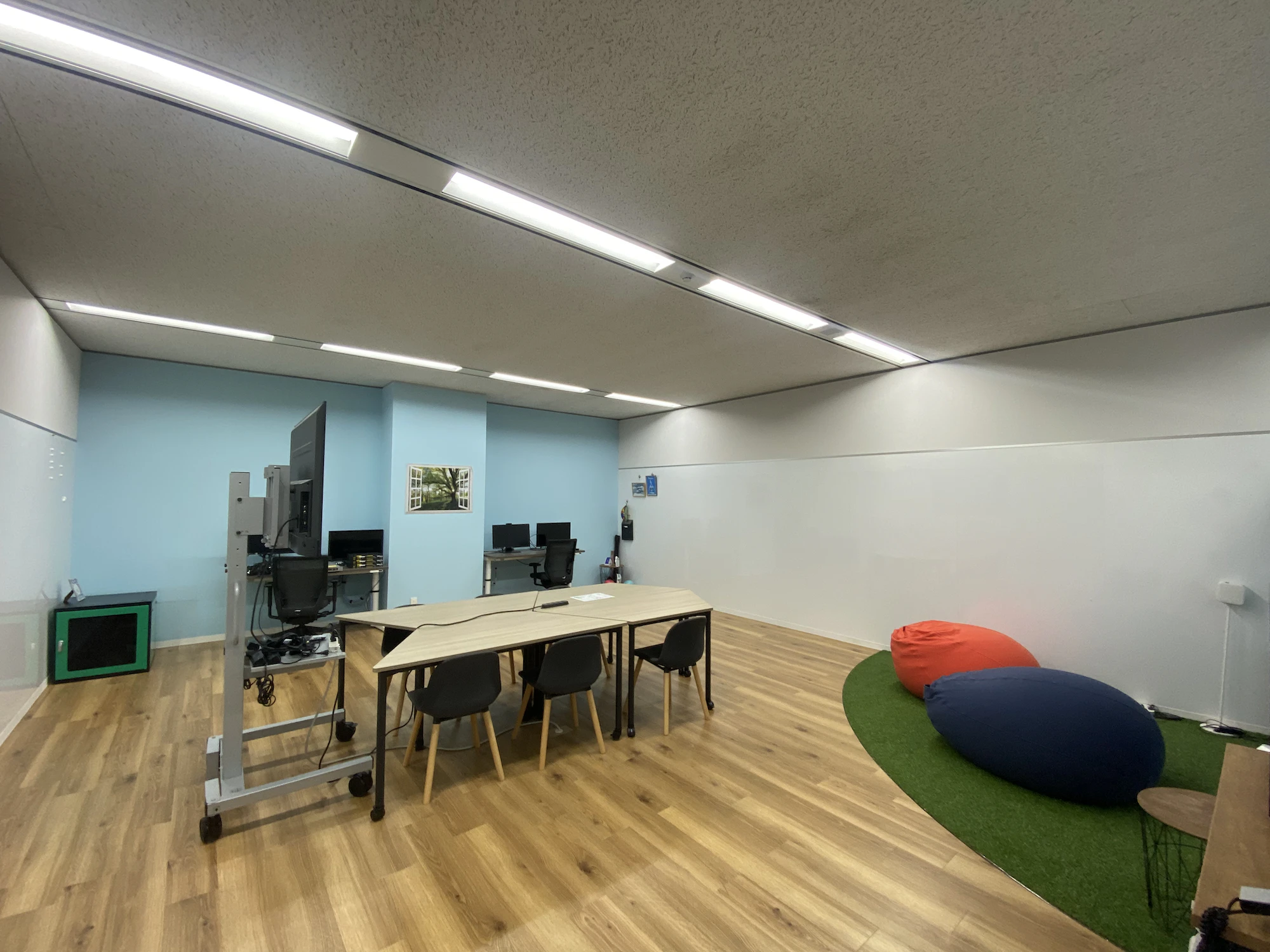

アット東京 Cloud Lab は、1日から利用できるデータセンターサービスです。最高級のデータセンターで、クラウドの接続検証やライブ配信、映像制作などができます。

ということで、アット東京 Cloud Lab をレンタルできたので Oracle FastConnect接続してみてみます。

■ 構成

CPEは Cisco C892FSP を使用し、OCI へファイル転送するための NASストレージSynology DiskStation も繋いでおきます。
OCI 環境は予め図面のように構成し、MacBook から Object Storage へアクセスできるように Private DNS で名前解決もできるようにしておきます。

また、Linux OS が Synology NAS を マウントする方法は次を参考にします。

■ FastConnectの開始

Oracle Cloud Infrastructureドキュメントの手順を参考に アット東京 ATBeX ServiceLink と Fastconnect接続してみてみます。

■ 学習と計画

開始する前に、開始する前に: 学習および計画で計画について確認します。FastConnect冗長性のベスト・プラクティスおよびハードウェアおよびルーティングの要件も参照してください。

■ タスク1: Oracleパートナへの接続の設定

Oracleパートナに接続をオーダーし、それを設定してパートナでテストするプロセスを開始します。パートナによっては、時間がかかる場合があります。
今回、アット東京 Cloud Lab サービスを利用します。
写真・図版の出典: アット東京

■ タスク2: DRGの設定

Oracle Cloud Infrastructure Console を使用して DRG を設定し、それを VCN にアタッチして、DRG にトラフィックを送信するためのルート・ルールを含めるようにVCNのルーティングを更新します。ルート表の更新は忘れがちです。ルート・ルールがない場合、トラフィックは流れません。

● DRG作成

次の手順を使用してDRGを作成

● DRGへのVCNアタッチ

次の手順を使用して作成したDRGをVCNへアタッチ

● VCNルート表のルールの更新

次の手順を使用してVCNルート表のルールを更新してオンプレミスとVCN内インスタンスが通じるようにします。

■ タスク3: 仮想回線の設定

1) OCI コンソール画面
ナビゲーション・メニューを開き、「ネットワーキング」をクリックし、「顧客接続性」項目にある [FastConnect]をクリック

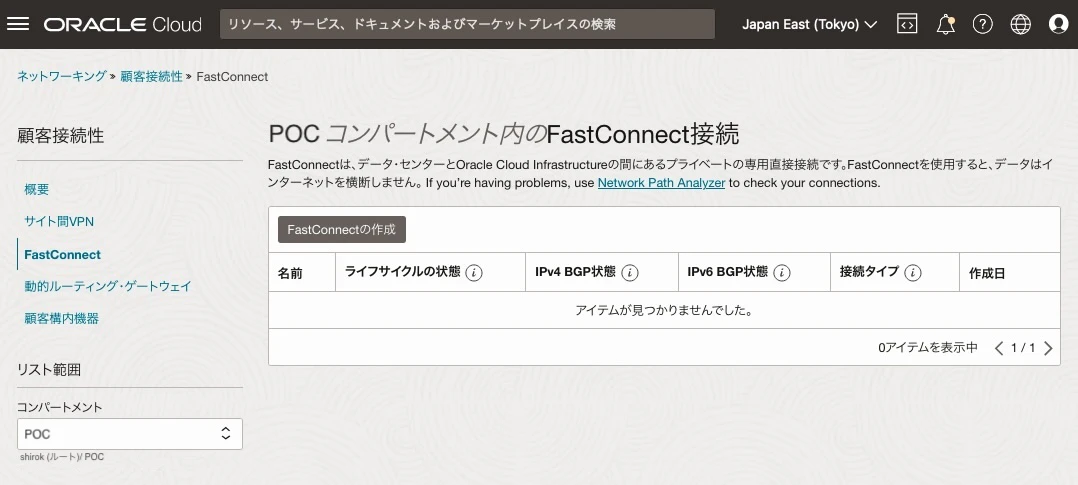

2) FastConnect接続画面
「FastConnectの作成」をクリック

3) 接続の作成: 接続タイプ画面
「FastConnectパートナ」を選択し、リストからパートナを選択し、[次]をクリック

4) 接続の作成: 構成画面
次の項目を入力し、[作成]をクリック

・ 名前: 仮想回線の追跡に役立つわかりやすい名前。値は仮想回線間で一意である必要はなく、後で変更できます。機密情報の入力は避けてください。
・ コンパートメントに作成: そのままにします(現在作業中のコンパートメント)。
・ 仮想回線タイプ: [プライベート仮想回線]を選択
・ トラフィック: ここでは、[すべてのトラフィック]を選択
・ 動的ルーティング・ゲートウェイ: 事前に作成したDRGを選択
・ プロビジョニングされた帯域幅: 値を選択します。帯域幅を後で増加させる必要がある場合は、別の値を使用するように仮想回線を更新できます
・ BGP IPアドレス
  - 顧客BGP IPv4アドレス: ユーザー・エッジ(CPE)用のBGPピアリングIPアドレスを入力
  - Oracle BGP IPv4アドレス: Oracle エッジ(DRG)に使用するBGPピアリングIPアドレスを入力
・ 顧客BGP ASN: ユーザー・エッジ(CPE)の BGP ASN を入力
  - BGP MD5認証キーを使用します: MD5認証が必要な場合は、このチェック・ボックスを選択し、キーを指定します。Oracleは128ビットのMD5認証までをサポートしています。
  - 双方向転送検出の有効化: 双方向転送検出(BFD)は、2つのデバイス間のリンクの障害および停止検出に使用されます。BFDを使用するOCIデバイスは、300ミリ秒ごとにメッセージを送信し、3倍の乗数を使用します。BFDの詳細は、RFC 5880で参照できます
  - MTU: 1つのパケットで伝送できるバイト数を表す最大転送単位(MTU)を 1500 もしくは 9000 を選択[参考](https://docs.oracle.com/ja-jp/iaas/Content/Network/Troubleshoot/connectionhang.htm#Overview)


5) FastConnect接続画面
OCIDをコピーして別の場所に貼り付けます。次のタスクでそれをパートナ(ここではアット東京)に渡します。

次のタスクを完了してパートナがプロビジョニング作業を行うまで、仮想回線のライフサイクル状態は「プロバイダ保留中」で、BGP状態は「停止中」です。パートナが作業を行った後、ライフサイクル状態は「プロビジョニング済」に切り替わります。BGPセッションが確立されて機能すると、BGP状態は「稼働中」に変わります。

■ タスク4: 仮想回線のパートナ側の完了

パートナに連絡し、作成した各仮想回線のOCIDを、パートナがリクエストしたその他の情報とともに提供します。パートナによっては、パートナのオンライン・ポータル、または電話でこれを行う場合があります。パートナは、接続を完了するために、各仮想回線を終端で構成します。
今回、アット東京から「ATBeXサービス開通ご報告書」受領後、次の手順へ進みます。また、この報告書の項目にある「お客様VLAN-ID」を使用して CPE へ VLAN を設定して ATBeX と接続します。

・ATBeXサービス開通ご報告書のイメージ

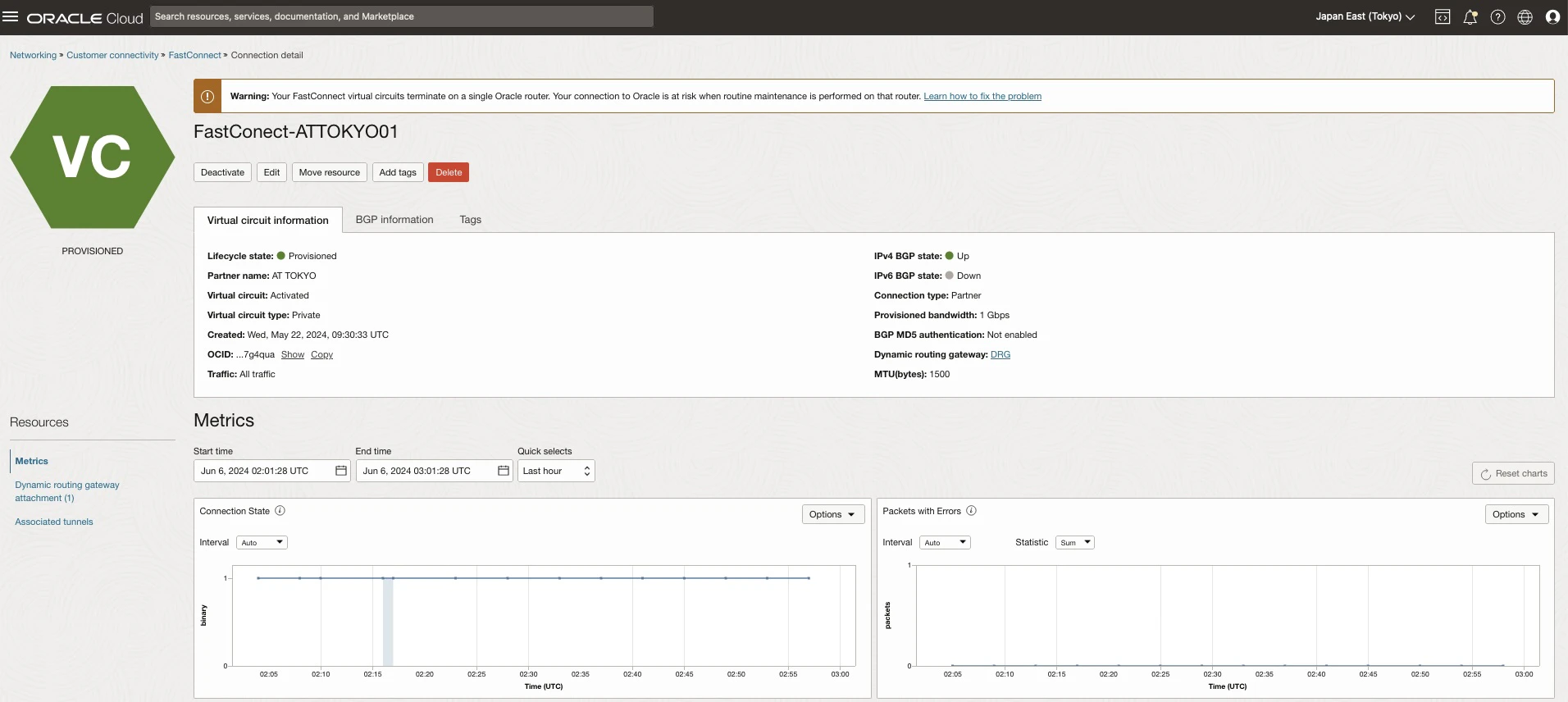

Oracle Edge とパートナーEdge がつながり開通すると OCI側 Fastconnect画面では、Connection Status がグリーン色の "プロビショニング済み" になり、メトリック画面では、Connecttion State が "0 (停止中)" から "1 (稼働中)" にステータスが変わります。 また、BGP状態はCPE側で設定がされていないため"停止"状態です。

■ タスク5: エッジの構成

BGPピアリング情報を使用するようにエッジ(CPE)を構成します(一般的な要件を参照)
BGPセッションを正常に構成すると、仮想回線のBGPセッション状態が「稼働中」に変わります。

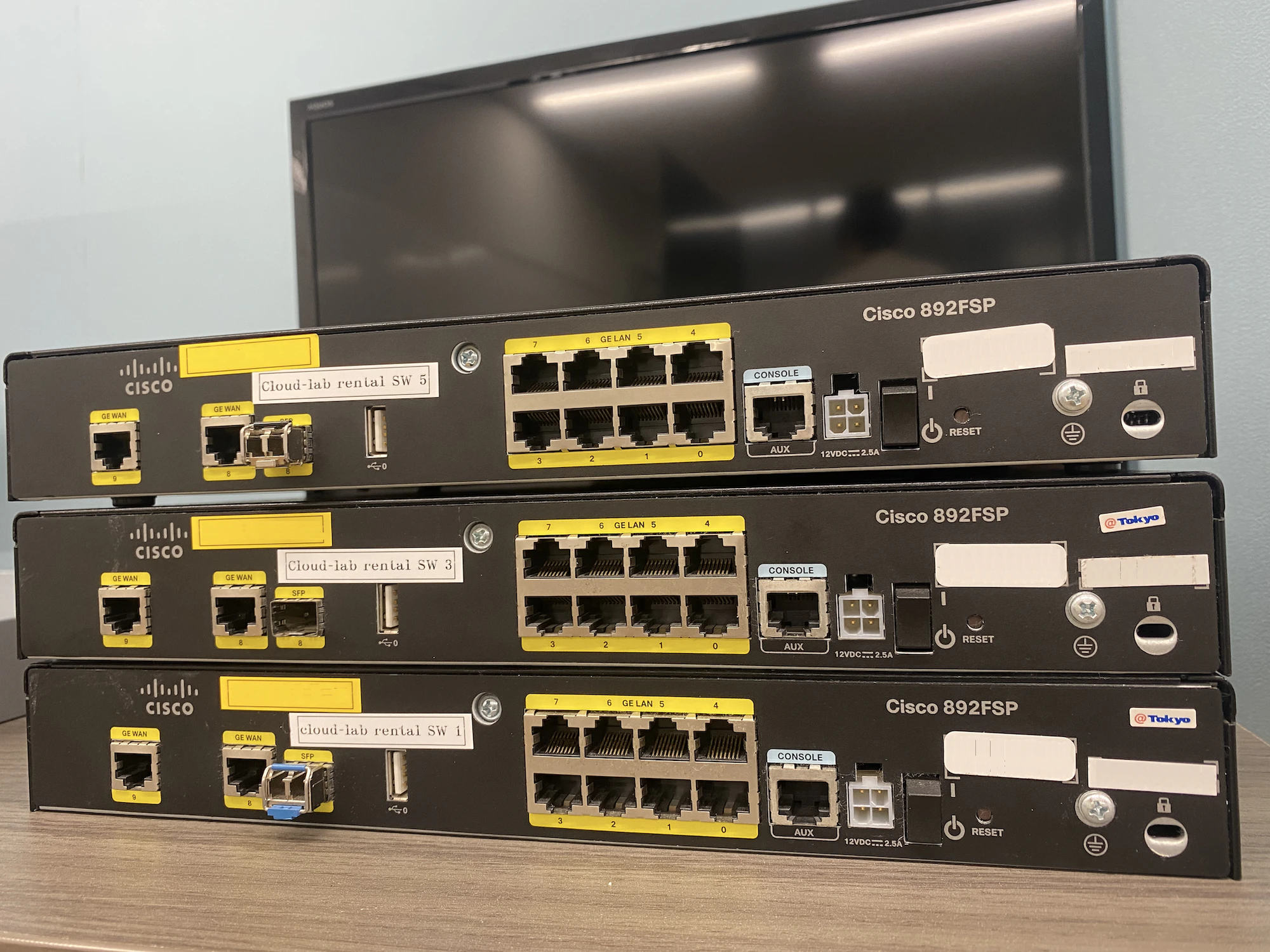

今回、Cloud Lab の貸し出しルータ Cisco を使用して設定してみてみます。

● ルーターへのコンソール接続

ルーターへ Ciscoケーブルを接続し、MacBook でコンソール接続します。


● Cisco ルーター初期設定

初期状態の Cisco ルーターでは、セットアップ モードが起動するので必要に応じて設定します。

● hostname設定

今回複数台のルーターを使用する検証をするので、hostnameを設定しておきます。

hostname C892FSP-01

● LAN インターフェース (Vlan1)設定

LAN側インターフェースを設定するために ネットワークスイッチ用デフォルトVLAN (VLAN1) を設定します。

interface Vlan1
 description LAN
 ip address 192.168.100.1 255.255.255.0
 ip virtual-reassembly in

● WAN インターフェース (GigabitEthernet8)設定

FastConnectパートナー(ここではアット東京)から指定された VLAN IDを使用して仮想回線インターフェースを構成します。この Sub interface は、単一 VLAN ID を持つDot1Q (単一タグ)の設定をします。
VLAN ID はピアリングごとに一意です。
今回、「ATBeXサービス開通ご報告書」の項目にある「お客様VLAN-ID」に記載されていた [301]を設定します。

! VLAN 301:OCI
vlan 301
!
interface GigabitEthernet8
 no ip address
 no shutdown
!
interface GigabitEthernet8.301
 encapsulation dot1Q 301
 ip address 192.168.254.1 255.255.255.252

● BGP設定

router bgp 65001
 neighbor 192.168.254.2 remote-as 31898
 neighbor 192.168.254.2 timers 20 60
 neighbor 192.168.254.2 soft-reconfiguration inbound
 address-family ipv4
  network 192.168.0.0 mask 255.255.0.0
  network 192.168.100.0 mask 255.255.255.0
  neighbor 192.168.254.2 activate
  neighbor 192.168.254.2 soft-reconfiguration inbound
 exit-address-family

● Config確認

設定した内容を確認

C892FSP-01#show running-config
Building configuration...
・・・

● 設定保存

・ startup-config 保存

C892FSP-01#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]

・ flash 保存

C892FSP-01#copy startup-config flash:20240606conf
Destination filename [20240606conf]?
2925 bytes copied in 0.640 secs (4570 bytes/sec)

C892FSP-01#show flash:
-#- --length-- -----date/time------ path
1     83017724 Sep 23 2016 17:48:04 +00:00 c800-universalk9-mz.SPA.154-3.M5.bin
2            0 Sep 23 2016 18:03:58 +00:00 managed
3            0 Sep 23 2016 18:03:58 +00:00 managed/odm
・・・
15        2925 Jun 7 2024 04:28:34 +00:00 20240606conf

173301760 bytes available (83206144 bytes used)

■ タスク6: 光源レベルの確認

光源レベルがパートナへの各物理ネットワーク接続に適していることを確認します。

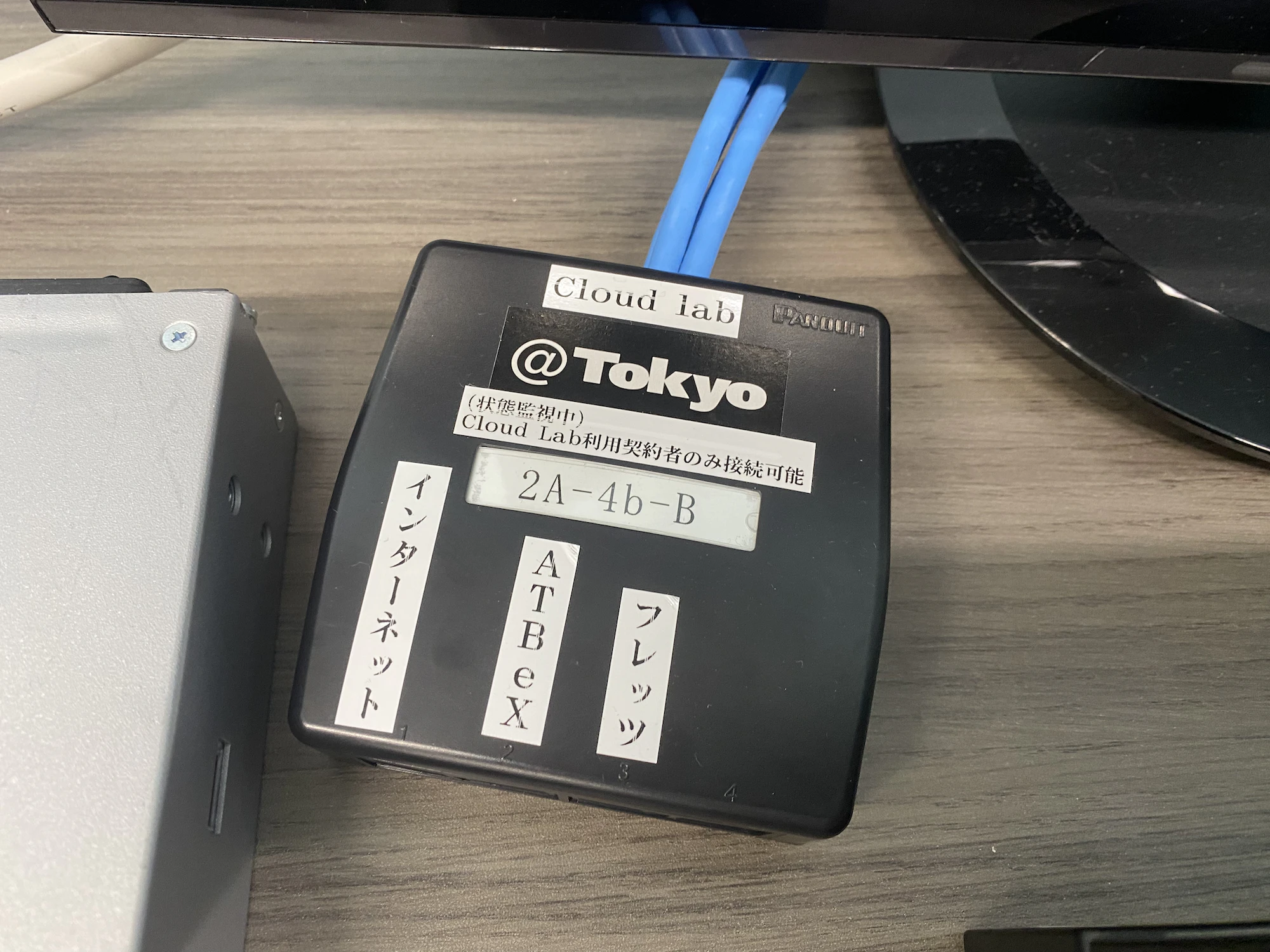

今回, アット東京 Cloud Lab では レンタルスペース(イノベーションスペース)内に 1000Base-T ローぜットが用意されており、 RJ45ケーブルでルーターと接続します。

■ タスク7: インタフェースが稼働していることの確認

パートナへの接続用のインタフェースの側が稼働していることを確認します。そうなるまで先に進まないでください。

・CPE側インターフェース稼働確認
次のようなコマンドでインターフェースが UP していることを確認

C892FSP-01#show interfaces GigabitEthernet8.301
  GigabitEthernet8.301 is up, line protocol is up
  ・・・

■ タスク9a: Oracle BGP IPアドレスのPing

仮想回線ごとに、仮想回線に割り当てられているOracle BGP IPアドレスをpingします。エラー・カウンタを確認し、削除されたパケットを探します。エラーなしでこのIPアドレスを正常にpingできるようになるまで、先に進まないでください。

・ ルーターBGP IP 疎通確認

C892FSP-01#ping 192.168.254.1
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.168.254.1, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

・ OCI BGP IP 疎通確認

C892FSP-01#ping 192.168.254.2
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 192.168.254.2, timeout is 2 seconds:
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

・ OCI インスタンス 疎通確認
この時点でOCIインスタンスへ接続できるので確認しときます。

C892FSP-01#ping 10.0.0.11 source 192.168.100.1
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 10.0.0.11, timeout is 2 seconds:
    Packet sent with a source address of 192.168.100.1
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/4 ms

■ タスク9b: BGPセッションが確立されていることの確認

仮想回線ごとに、BGPセッションが確立された状態であることを確認します。その状態である場合、接続はテストする準備ができています(タスク11: 接続のテストを参照)。

● CPE側ルーター確認

次のようなコマンドでBGPセッション確立を確認

show ip bgp summary : 接続ステータスを表示
show ip bgp neighbors <Oracle BGP IP> : ネイバーへの BGP および TCP 接続に関する情報を表示
show ip bgp neighbors <Oracle BGP IP> advertised-routes : ネイバーにアドバタイズされたすべてのルートを表示
show ip bgp neighbors <Oracle BGP IP> received-routes : 指定したネイバーから受信されたすべてのルート(許可と拒否の両方)を表示

・ BGP 接続ステータス確認
BGP ネイバー(OCI)に接続されていることを確認

C892FSP-01#show ip bgp summary
    BGP router identifier 192.168.100.1, local AS number 65001
    BGP table version is 51, main routing table version 51
    4 network entries using 576 bytes of memory
    4 path entries using 320 bytes of memory
    2/2 BGP path/bestpath attribute entries using 320 bytes of memory
    1 BGP AS-PATH entries using 24 bytes of memory
    0 BGP route-map cache entries using 0 bytes of memory
    0 BGP filter-list cache entries using 0 bytes of memory
    BGP using 1240 total bytes of memory
    BGP activity 27/23 prefixes, 27/23 paths, scan interval 60 secs

    Neighbor        V           AS MsgRcvd MsgSent   TblVer  InQ OutQ Up/Down  State/PfxRcd
    192.168.254.2   4        31898      89      85       51    0    0 00:25:29        3

・ アドバタイズ(送信)されたルートを確認
BGP ネイバー(OCI)にアドバタイズされたすべてのルートを確認

C892FSP-01#show ip bgp neighbors 192.168.254.2 advertised-routes
  BGP table version is 51, local router ID is 192.168.100.1
  Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
                r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
                x best-external, a additional-path, c RIB-compressed,
  Origin codes: i - IGP, e - EGP, ? - incomplete
  RPKI validation codes: V valid, I invalid, N Not found

      Network          Next Hop            Metric LocPrf Weight Path
  *>  192.168.100.0    0.0.0.0                  0         32768 i

  Total number of prefixes 1

・ 受信されたルートを確認
BGP ネイバー(OCI)から受信されたすべてのルート(許可と拒否の両方)を表示
ここでは、OCI VCN(10.0.0.0/24) と OCI Object Storage(134.70.80.0/23, 134.70.82.0/23)の Rute情報を受信していることを確認

C892FSP-01#show ip bgp neighbors 192.168.254.2 received-routes
  BGP table version is 51, local router ID is 192.168.100.1
  Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
                r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
                x best-external, a additional-path, c RIB-compressed,
  Origin codes: i - IGP, e - EGP, ? - incomplete
  RPKI validation codes: V valid, I invalid, N Not found

      Network          Next Hop            Metric LocPrf Weight Path
  *>  10.0.0.0/24      192.168.254.2                          0 31898 i
  *>  134.70.80.0/23   192.168.254.2                          0 31898 i
  *>  134.70.82.0/23   192.168.254.2                          0 31898 i

  Total number of prefixes 3

・ ルーターのRoute情報を確認

C892FSP-01#show ip route
  Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
        D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
        N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
        E1 - OSPF external type 1, E2 - OSPF external type 2
        i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
        ia - IS-IS inter area, * - candidate default, U - per-user static route
        o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
        a - application route
        + - replicated route, % - next hop override

  Gateway of last resort is not set

        10.0.0.0/24 is subnetted, 1 subnets
  B        10.0.0.0 [20/0] via 192.168.254.2, 00:24:47
        134.70.0.0/23 is subnetted, 2 subnets
  B        134.70.80.0 [20/0] via 192.168.254.2, 00:24:47
  B        134.70.82.0 [20/0] via 192.168.254.2, 00:24:47
        192.168.100.0/24 is variably subnetted, 2 subnets, 2 masks
  C        192.168.100.0/24 is directly connected, Vlan1
  L        192.168.100.1/32 is directly connected, Vlan1
        192.168.254.0/24 is variably subnetted, 2 subnets, 2 masks
  C        192.168.254.0/30 is directly connected, GigabitEthernet8.301
  L        192.168.254.1/32 is directly connected, GigabitEthernet8.301

■ OCI側 確認

● FastConnect ステータス確認

OCI Consoleで Fastconnect画面にある BGP Status がグリーンであることを確認

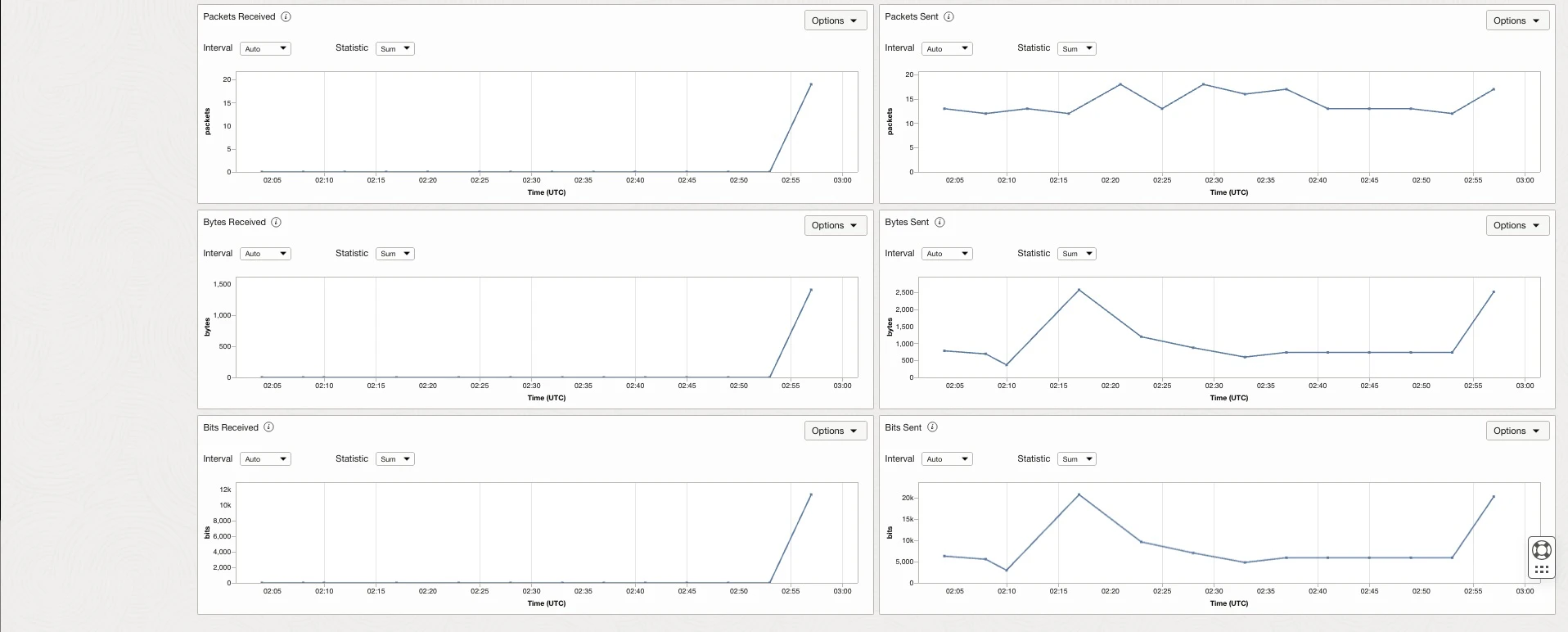

メトリックは Sent/Recievedが動作していることを確認

● DRG 送受信ルート・ルール確認

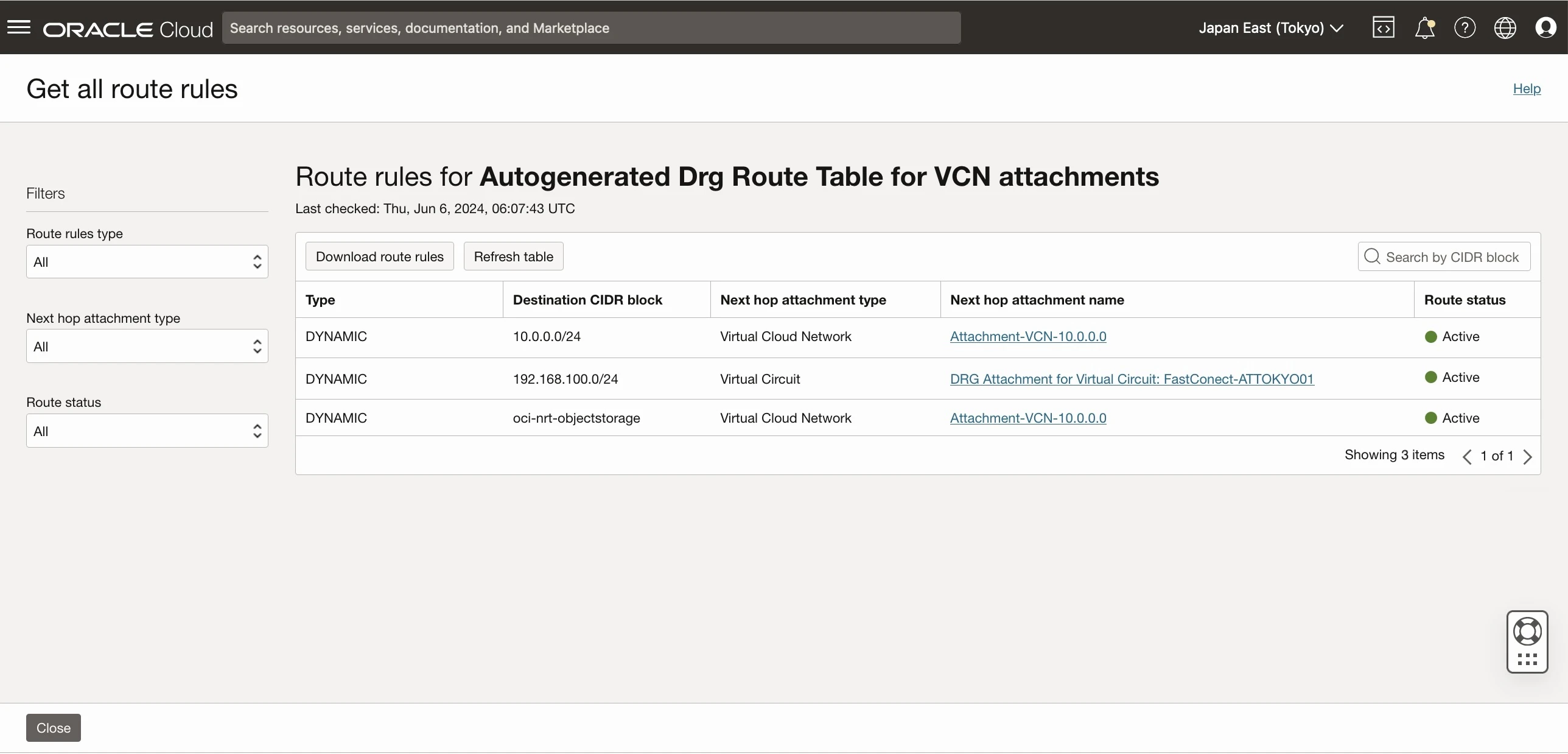

DRG ルート表画面から[Get all route rules]をクリックし送受信するルート・ルールを確認

■ 接続確認

● ルーター --> OCI インスタンス

・ ping 確認

C892FSP-01#ping 10.0.0.11 source 192.168.100.1
    Type escape sequence to abort.
    Sending 5, 100-byte ICMP Echos to 10.0.0.11, timeout is 2 seconds:
    Packet sent with a source address of 192.168.100.1
    !!!!!
    Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/3 ms

● オンプレミス・インスタンス --> OCI インスタンス

・ traceroute 確認

shirok@macbook ~ % traceroute 10.0.0.11
        traceroute to 10.0.0.11 (10.0.0.11), 64 hops max, 40 byte packets
        1  192.168.100.1 (192.168.100.1)  4.415 ms  0.974 ms  0.732 ms
        2  192.168.254.2 (192.168.254.2)  3.950 ms  1.934 ms  1.920 ms
        3  * * *
        4  basedb23ai.publicsubnet.vcn10000.oraclevcn.com (10.0.0.11)  15.513 ms !Z  2.602 ms !Z  2.539 ms !Z

・ SSH 確認

shirok@macbook ~ % ssh -i id_rsa opc@10.0.0.11 hostname
    basedb23ai

● オンプレミス・インスタンス --> OCI Object Storage

・ traceroute 確認

shirok@macbook ~ % traceroute objectstorage.ap-tokyo-1.oraclecloud.com
        traceroute to objectstorage.ap-tokyo-1.oci.oraclecloud.com (134.70.80.3), 64 hops max, 40 byte packets
        1  192.168.100.1 (192.168.100.1)  6.056 ms  0.897 ms  0.784 ms
        2  192.168.254.2 (192.168.254.2)  3.839 ms  2.177 ms  1.836 ms
        3  * * *
        4  * * *
        5  134.70.80.3 (134.70.80.3)  2.754 ms  3.133 ms  8.648 ms

■トラブルシューティング

FastConnectのトラブルシューティング, VCNおよび接続のトラブルシューティングを参照して、Layer1 から Layer2, Layer3 と Layer4 各項目を順番に設定コマンド出力、パケット・キャプチャしてエビデンス(証拠)をとって肉眼で確認しトラブルシュート(切り分け)していきます。
よくあるのは、OCI側、オンプレミス側の コンフィグミス, ファイアウォール, Path MTU Discovery(PMTUD: ICMPタイプ3,コード4の許可)など

■ 参考

アット東京
 - アット東京 Cloud Lab
 - ATBeX ServiceLink for Oracle Cloud
 - Oracle Cloud Infrastructure FastConnect
 - クラウド接続手順書
 - Oracle Cloudのつなぎ方ATBeX開通手順書

OCI Documents
 - FastConnect: Oracleパートナの使用
 - FastConnectの要件
 - FastConnectのメトリック
 - オブジェクト・ストレージのIPアドレス
 - MTUの概要
 - FastConnectのトラブルシューティング

Cisco Documents
 - BGP コマンド リファレンス
 - VLAN の設定
 - Cisco C892FSP サービス統合型ルータ

Synology
 - DiskStation DS223j
 - Linux コンピュータから Synology NAS のファイルにアクセスする方法
 - Mac コンピュータから Synology NAS の共有フォルダにアクセスする方法

13
4
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
13
4

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
