CipherTrust Transparent Encryption (CTE)をためす

Last updated at Posted at 2024-03-19

目的

CTE Agent を Windows Server にインストールを行い、"ファイルシステムレベル暗号化" によりファイルが暗号化されることを確認する

構成図


暗号化設定概要

Guard Point (暗号化対象フォルダ) : C:\Test

暗号化対象 ファイル操作可否 暗号処理可否
正規ユーザ O O
特権ユーザ O X
非正規ユーザ X X

用意したもの

デモ動画

本記事で記載している手順を紹介している動画がございます。

Part 1: CTE Agentのインストール&登録

1. CMへ管理者権限でログイン

  • admin でログイン
  • ログイン後、CM管理画面

2. Registration Tokenの作成

ここで作成される Registration Tokenは CTE Agent をCMへ登録する際に利用されます。

  • MENU > Access Management > Registration Tokens
    下記のメッセージが表示された場合には、"Client Profile"の作成を先に行う。(CM v2.14以降)

    "Add Registration Token disabled: To add registration token. you first need to create a Client Profile"

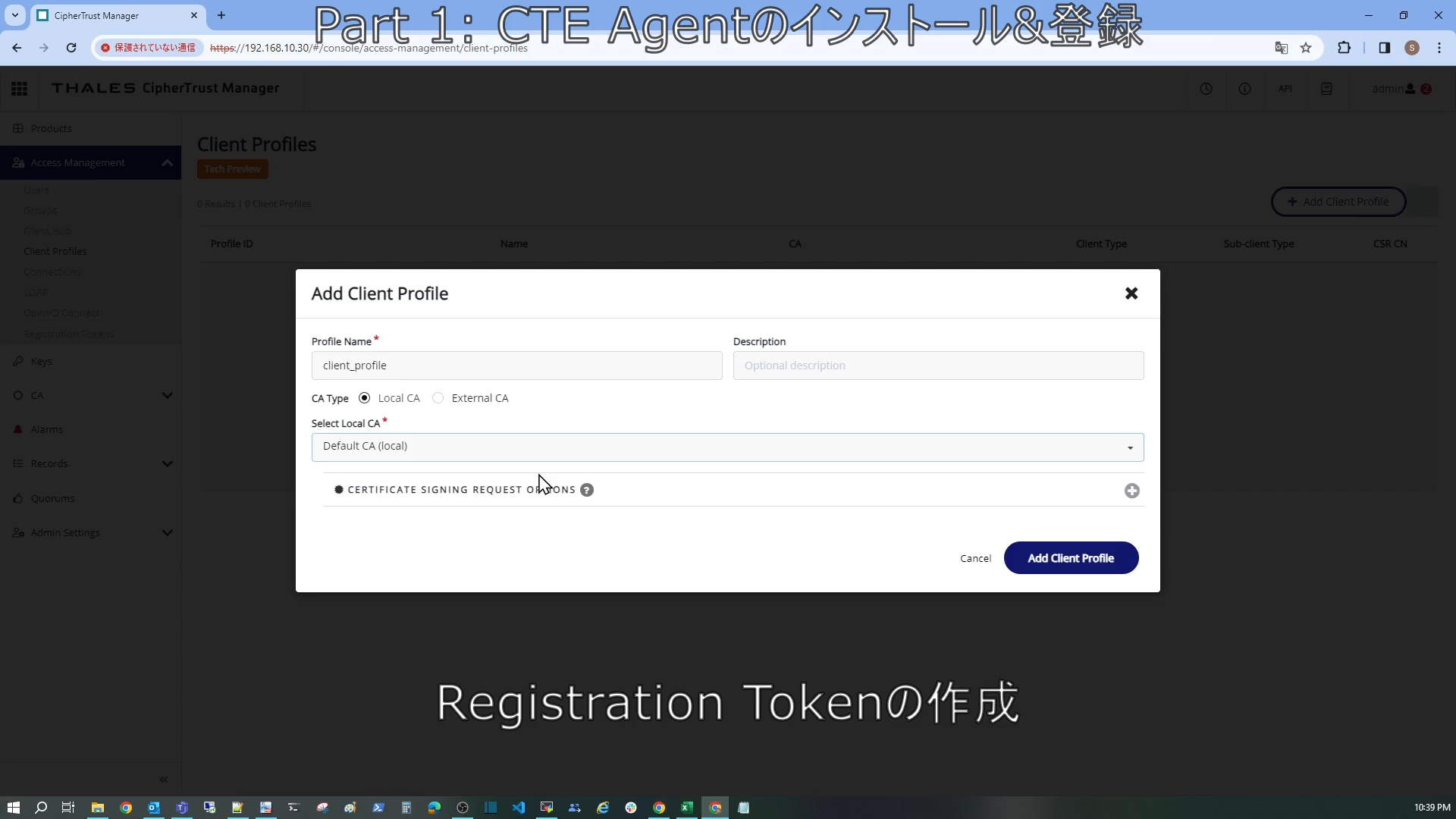

  • MENU > Access Management > Client Profile

    • "Add Client Profile" をクリック

    • "Profile Name"を入力（任意の名前。例:"client_profie")

    • "CA Type" は”Local CA”そのまま

    • "Select Local CA" は"Default CA(local)"を指定

    • "Add Client Profile"をクリック


  • MENU > Access Management > Registration Tokens

    • "Add Registration Token"をクリック

    • "Begin"をクリック

    • "Name Prefix"を入力（任意の名前。例:"registration_token")

    • "Select Profile"をクリック

    • "Client Profile"を選択(例:"client_profie")

    • "Add Token"をクリック


3. CTE Agent のインストール

  • Windows Server へ Administrator にてログイン
  • CTE Agent のインストーラ起動

    • "Welcome to the InstallShied wizard for ...."が表示される

    • "Next"をクリック

    • "SOFTWARE LICENSE AGREEMENT"の内容を確認後、"I accept the term in the license agreement"を選択

    • "Next"をクリック

    • "Distination Folder"確認画面が表示される。

    • "Next"をクリック

    • "Install"をクリック

    • インストールが始まる。Statusでインストール状況を確認できる。インストール終了まで待つ

    • "InstallSheild Wizard Completed"が表示される

    • "Register CipherTrust Transparent Encryption now"は選択したまま

      • インストール完了後、引き続き、CTE Agent をCMへの登録を行う

    • "Finish"をクリック

4. CMへCTE Agentの登録

  • CMへの登録

    • "Regiter Host"画面が表示される

    • "Next"をクリック

    • "Enter the host name of the Key Manager"へ、CMのホスト名を入力する。

      • "CM管理画面のURLのIPアドレス"等を入力

    • "Next"をクリック

    • CTE Agentのホスト名指定、及び、H/W関連付け、LDT利用等オプション指定を行う

    • Registration Tokenの登録

      • 前の手順で作成した Registration Tokenの値をCMから Copy & Pasteする。

    • "Register"をクリック

    • CMへのCTE Agentの登録処理が始まる。完了すると"Finish"をクリックできるようになる

    • "Finish"をクリック

  • サーバの再起動
    • "Yes"をクリックして、サーバの再起動を行う

5. CTE Agentのステータス確認

  • 再起動後、CTE Agent が自動で実行される

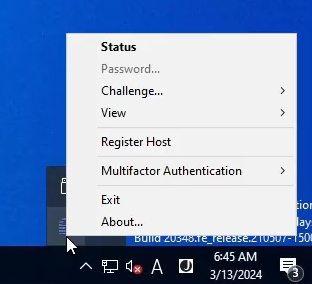

  • タスクバーの通知領域のCTE Agentのアイコンを右クリックするとメニューが表示され、Status等確認できる

6. CM管理画面上で登録したCTE Agentの確認

  • CM管理TOP画面より "Trasparent Encrption"を選択

  • MENU > Clients > Clients にて、CMに登録済みのCTE Agentが確認できる

    • 今回登録した、Windows ServerのCTE Agentが登録され、Statusが"Healthy"であることを確認する

ここまでで、CTE Agentをインストールし、CMへ登録することができるようになりました。
Part2 では、暗号化の設定を行います。

Part 2: CTE暗号化設定

1. Guard Point(暗号化対象フォルダ)の作成

  • 設定を行いたいサーバの"Client Name"をクリック
  • "Create GuardPoint"をクリック
  • Policyの"Select"を選択(暗号化Policyの選択)
  • 今回は初回で、既存のPolicyが無いため、新規作成を行う
  • "Create Policy"をクリック

2. Policyの作成

  • Nameに任意のPolicyの名前を入力(例:"cte_policy")

  • "Next"をクリック

  • Policy構成要素であるSecurity Ruleの追加を行う

    • 今回は３つのSecurity Ruleを追加する
      Rule # 暗号化対象 ファイル操作可否 暗号処理可否
      1 正規ユーザ O O
      2 特権ユーザ O X
      3 非正規ユーザ X X
    • Security Rule １: '正規ユーザ'向け設定

      • "Add Security Rule"をクリック

      • "User Set"の"Select"を選択

      • "Create User Set"を選択

      • Nameに任意の名前を指定 (例:"user_set_allow")

      • "Next"をクリック

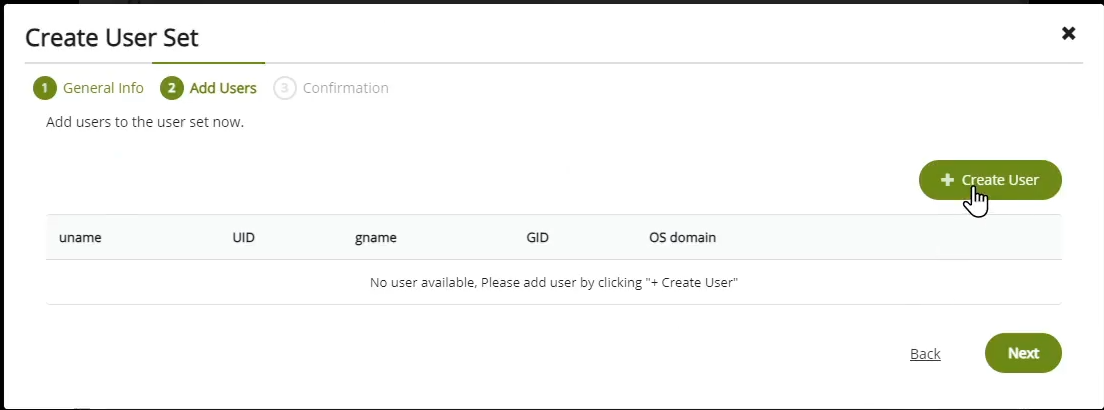

      • "Create User"をクリック

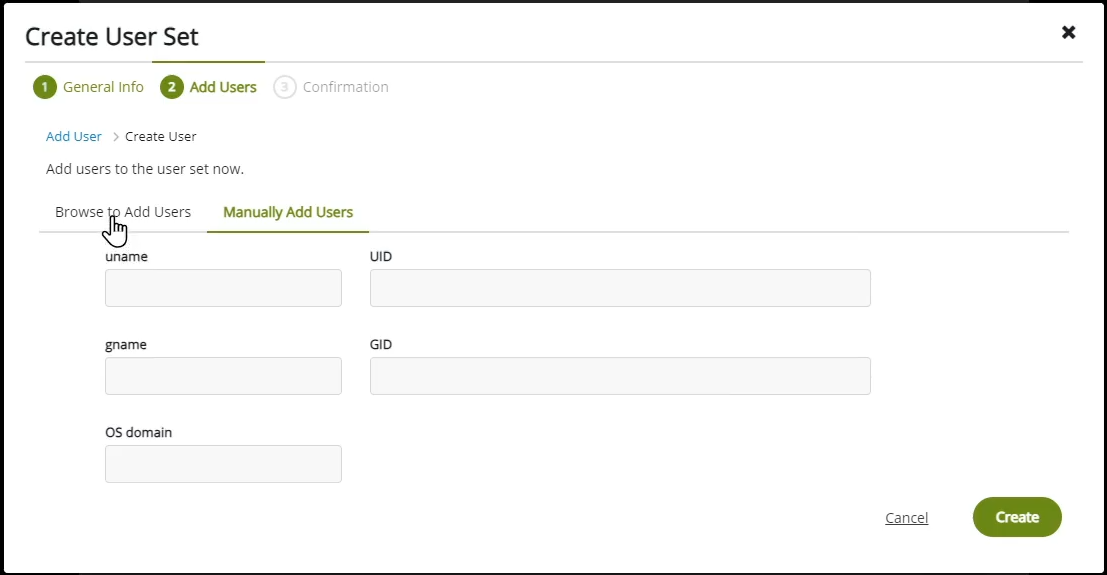

      • "Browse to Add Users"をクリック

      • "Connection Type"で"Agent"を選択

      • Agentで"Select"をクリック

      • 対象のサーバ(CTE Agentをインストールしたサーバ。今回は一つのみ)を選択

      • "Select"を選択

      • "User Type"で"System"を選択

      • "Member Choice"で"Users"を選択

      • "Apply"をクリック

      • CTE Agent経由で、対象サーバのユーザ(/グループ)のリストが表示される

      • "正規ユーザ"をクリック (例:"approved_user")

      • "Create"をクリック

      • "Next"をクリック

      • "Save"をクリック

      • "Action"で"Select"をクリック

      • "all_ops"を選択

        • 全てのファイル操作オペレーションを対象とする

      • "Select"を選択

      • Effectで"Select"をクリック

      • "Effect Permission"で"Permit"を選択

        選択肢 ファイルアクセス
        Permit O
        Deny X

      • "Effect Options"で、"ApplyKey"及び"Audit"を選択

        選択肢 意味
        ApplyKey 暗号鍵利用(暗号化/符号化)許可
        Audit 監査ログへの記録

      • "Select"をクリック

      • "Add"をクリック

    • Security Rule 2: '特権ユーザ'向け設定
      • '特権ユーザ'用のSecurity Rule 2の下記項目を Security Rule 1作成時と同様の手順で作成
        -　User Set: 任意の名前(例: "user_set_deny"で特権ユーザ "Administrator"を登録
        -　Action: all_ops
        -　Effect: permit, audit
    • Security Rule 3: '非正規ユーザ'向け設定
      • '非正規ユーザ'用のSecurity Rule 3の下記項目を Security Rule 1,2作成時と同様の手順で作成
        -　User Set: 無し
        -　Action: all_ops
        -　Effect: deny, audit

  • 各Security Ruleの設定確認

    • CTE Agentはファイルアクセス時、上段の優先度の高いSecurity Ruleから順番に、下段へ該当する User Setであるか確認を行う

      • (今回は User Setしか利用していないが、Resource Set及び、Process Setも同様に利用可)

    • User Setに該当した場合、Effectで指定された処理を行う

      Rule # 暗号化対象 User Set User Set 登録 user ファイル操作可否 暗号処理可否 監査ログ
      1 正規ユーザ user_set_allow approved_user O (permit) O (applykey) O (audit)
      2 特権ユーザ user_set_deny Administrator O (permit) X O (audit)
      3 非正規ユーザ X (deny) X O (audit)

    • "Next"を選択

3. Key Ruleの指定

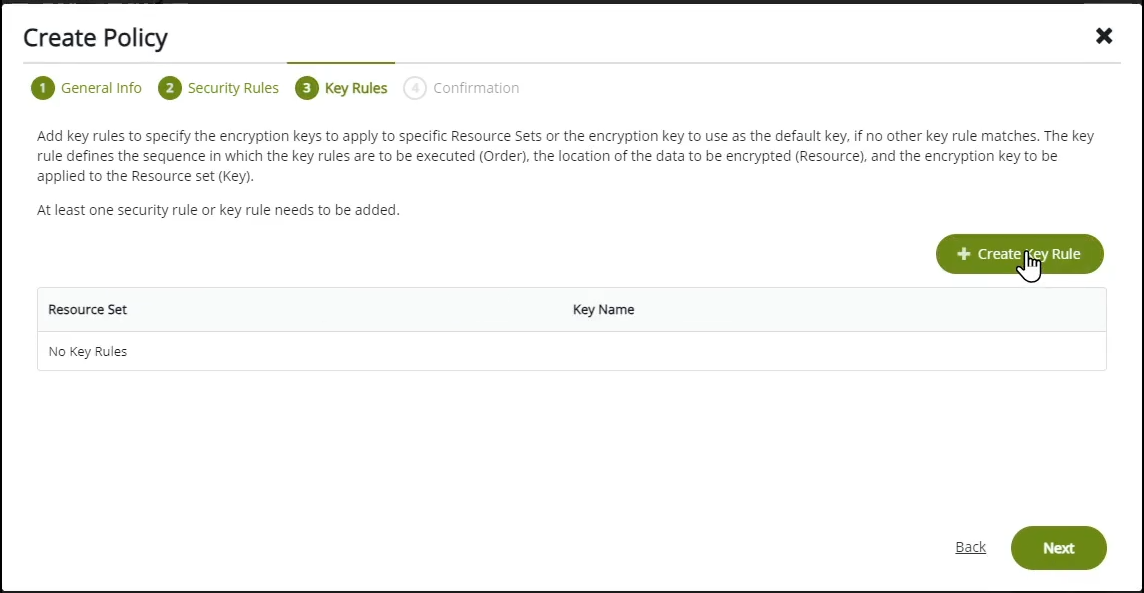

  • "Create Key Rule"を選択

  • 暗号化で使用する鍵を選択。今回は新規作成を行う

  • "Select"を選択

  • "Create a New Key"を選択

  • Nameへ任意の名前を指定(例:"cte_key")

  • "Create"をクリック

  • 作成した鍵(例:"cte_key")を選択

  • "Next"を選択

  • "Add"を選択

  • "Next"を選択

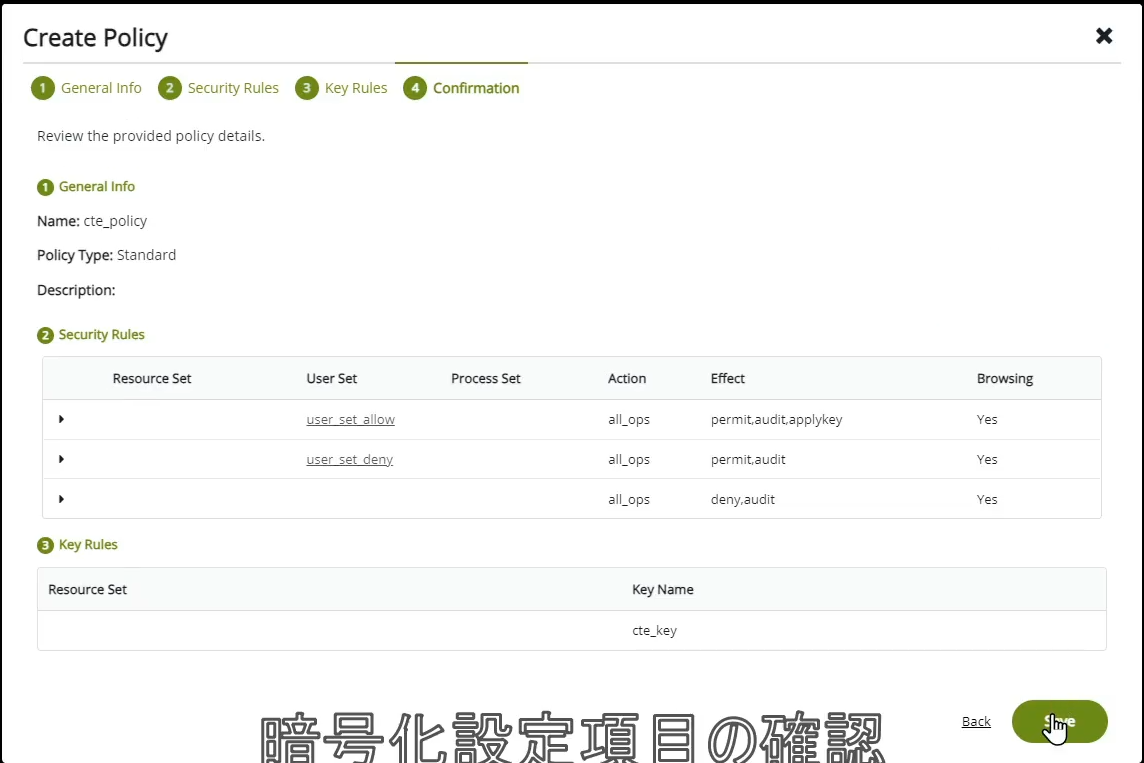

  • Policyの確認画面、"Save"を選択

  • 作成したPolicy(例:"cte_policy")を選択

  • "Select"を選択

4. Guard Point (暗号化対象フォルダ) の指定


  • "Browse"をクリック
  • "Select Path:"から、Guard Point (暗号化対象フォルダ) を指定 (例:"C:\Test")
  • "Select Path"を選択
  • "Add"を選択
  • "Create"を選択
  • Satusが "Unknown"から"Active"に変更されるのを待つ

以上で、CTEの暗号化設定は完了です。
設定がうまく行っているか動作確認を行います。

Part3: 暗号化動作確認

1. 正規ユーザ 'approved_user'

  • 任意のファイル(例: CSVファイル)をGuardPoint(C:\Test)へコピー
    • C:\Testへの書き込み時、暗号化される
  • Guard Point(C:\Test)上のファイルをオープン時、復号化される

2. 特権ユーザ 'Administrator'

  • Guard Point(C:\Test)上のファイルは復号化されずに、オープンされる
    • 許可されていないユーザ(特権ユーザ含む)は、ファイルの中身を確認することができない

2. 非正規ユーザ 'unaprroved_user'

  • Guard Point(C:\Test)上のファイルにアクセスできない
    • 許可されていないユーザは、ファイルにアクセスできない
