Azure Site Recoveryを使って東西日本リージョンのDR構成を検証した

Posted at

Azure Site RecoveryはVMの災害対策が可能なサービスです。
東日本リージョンのVMをプライマリーとし、西日本リージョンにフェールオーバーできるかを検証してみました。

前提

  • 東日本リージョンにVMが作成されていること

レプリケーション設定

  • VMの左バーより[ディザスタリカバリー]を選択します。

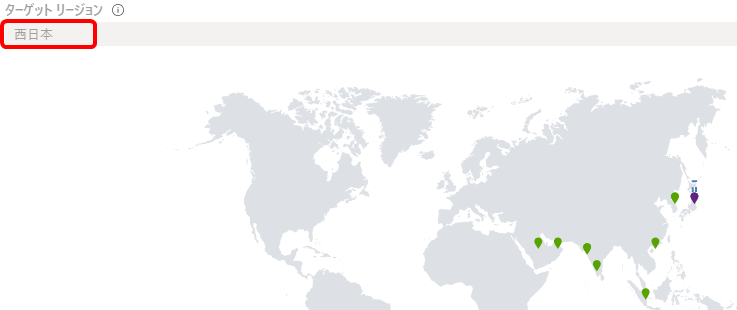

  • レプリケーション先のペアリージョンが選択されているためそのまま[次へ]を選択します。
    ※このときターゲットリージョンを別リージョンに変えることもできますが、このままだとできません。一度次の画面にいって、前の画面に戻ると選択できるようになります（ポータルのバグかな？）

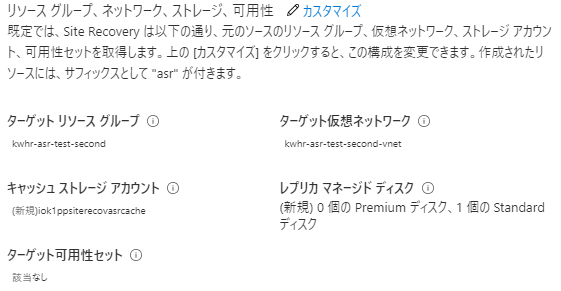

  • ターゲットの情報を入力します。今回はデフォルトのままいきます。

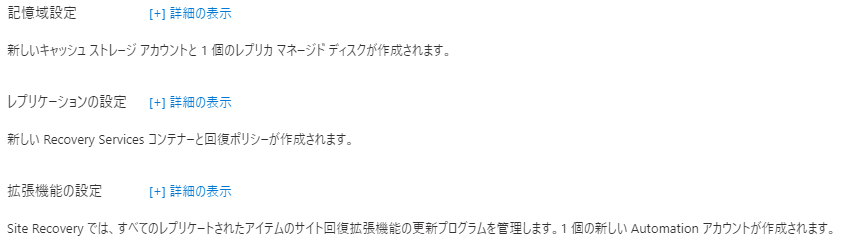

  • レプリケーション設定なども必要に応じて変更しますが、今回はデフォルトでいきます。

  • 全て入力したらレプリケーションを開始します。

レプリケーション状態確認

  • レプリケーション構成は以下のようになります。

  • [ソースのリソースグループ名]-1というリソースグループに2つのリソースが作成されます。

  • site-recovery-vault-rgというリソースグループに3つのリソースが作成されます。
    Automationアカウントは復旧ポイントの保持期限を制御しているようです。Site Recoverはデフォルトだと24時間分の復旧ポイントを保持しますが、そのあたりを制御してるのかな？

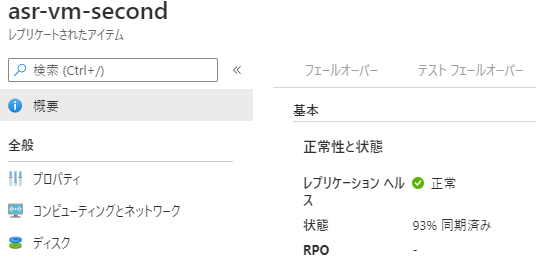

  • 同期状態を確認します。まだ同期されてないですね。

  • 同期されました。

テストフェールオーバー

  • 擬似的にフェールオーバーさせて動作確認をしてみます。

  • [テストフェールオーバー]を選択します。

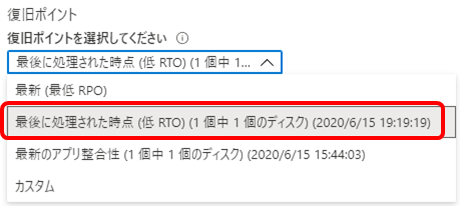

  • 整合性によって復旧ポイントが選べるようです。今回は最後に処理された時点を選択します。

  • 復旧ポイントの違いが分からなかったので調べてみると 公式ページ に書いてました。

最新 (最低 RPO) の復旧ポイントとは何ですか?
[最新 (最低 RPO)] オプションではまず、Site Recovery に送信されているすべてのデータが処理されます。 サービスでデータが処理された後、VM にフェールオーバーする前に、VM ごとに復旧ポイントが作成されます。 このオプションは、最も低い目標復旧ポイント (RPO) を提供します。 フェールオーバー後に作成された VM には、フェールオーバーのトリガー時に Site Recovery にレプリケートされたすべてのデータが含まれます。

復旧ポイントの [最後に処理があった時点] オプションは何を意味しますか?
[最後に処理があった時点] オプションでは、計画内のすべての VM が、Site Recovery によって処理された最新の復旧ポイントにフェールオーバーされます。 特定の VM の最新の復旧ポイントを参照するには、VM 設定の [Latest Recovery Points] (最新の回復ポイント) を確認します。 このオプションを使用すると、未処理のデータの処理に時間がかからないため、RTO を低くできます。

なるほど。最新にするか、最後にASRが処理した時点にするかでRTOに違いがあると。

  • アプリ整合性は以下の通り。
アプリケーション整合性復旧ポイントとは何ですか?
アプリケーション整合性復旧ポイントは、アプリケーション整合性スナップショットから作成されます。 アプリケーション整合性復旧ポイントでは、クラッシュ整合性スナップショットと同じデータがキャプチャされますが、さらに、メモリに入っていたデータと処理中のすべてのトランザクションもキャプチャされます。
これらの追加コンテンツのため、アプリケーション整合性スナップショットは最も複雑となり、時間がかかります。 アプリケーション整合性の復旧ポイントは、SQL Server などのデータベース オペレーティング システムで推奨されます。

なるほど。VSS連動したアプリケーションがある場合はアプリケーション整合性を意識しないといけないと。
ちなみに、アプリケーション整合性スナップショットの頻度は、デフォルトで4時間。1～12時間の間で設定できるようです。

  • フェールオーバー先のvNetを指定します。

  • しばらくすると西日本リージョンでテストVMが立ち上がります。

  • パブリックIPが付与されていない状態なので、パブリックIPを付与してOSログインして問題なくデータが復元されていることを確認できました。

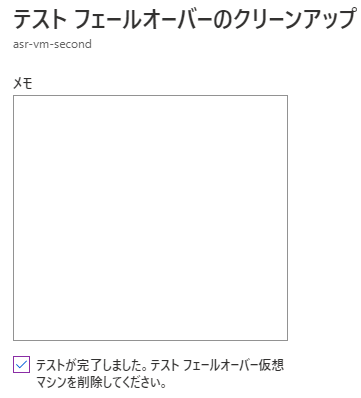

  • 問題なく西日本にVM作成されたことが確認できたので、[テストフェールオーバーのクリーンアップ]を実行します。

  • チェックボックスにチェックを入れ、テスト用サーバーを削除します。

フェールオーバー

  • [フェールオーバー]を選択します。

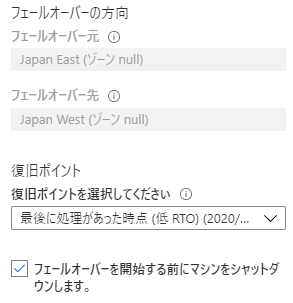

  • テストフェールオーバーと同様に復旧ポイントを選んでフェールオーバーします。

  • 東日本のVMはシャットダウンされ、西日本のVMが起動しました。

  • 西日本VMにアクセスしてデータを確認したところ、5分前のデータまで復元できていました。このあたりは、復旧ポイント次第で変わってくるかと思います。アプリ整合性まで求めるともっと前の時間になるなど。

復旧ポイントの変更

  • 復旧ポイントを変更してみます。

  • より最新にしてみましょう。

  • 西日本のVMが停止して、再度起動してきます。東日本のVMは停止状態のまま変化なし。

  • 西日本VMにアクセスしてデータを確認したところ、最新のデータまで復元できていました。

コミット

  • データも問題なさそうなのでこの復旧ポイントでコミットします。

  • 注意事項が出てくるのでOKを押します。

再保護

  • 再度この西日本のVMをレプリケーションさせてみます。[再保護]を選択します。

  • 再保護の条件が出るので問題なければOKを選択します。

  • 再度同期処理が走ります。

  • 同期が完了したら、今度は西日本をプライマリーとしたDR構成が組めました。

以上
