クロステナントのAzure Private Endpoint経由でBlob Storageに接続する

Posted at

Azure Private Endpointは、PaaSのプライベートIPを仮想ネットワークの中に持たせることでPaaSへの接続をセキュアに実現する手段です。
異なるテナント、異なるサブスクリプション間でBlob Storageへのプライベートエンドポイント接続を試したので手順を残します。

構成

  • Subscription Bに作成したBlobへ、Subscription Aのプライベートエンドポイント経由でアクセスできればOKです。Blobはパブリックアクセスは無効にします。

事前準備

  • Subscription Aの仮想ネットワークと接続確認用VMは事前に作成しておきます。

Blob Storage作成（Subscription B）

  • 作成手順は割愛しますが、以下2つの設定を入れています。
    • testコンテナーをプライベートアクセスレベルで作成し、配下にファイル配置

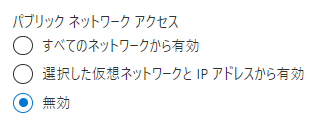

    • [ネットワーク]から、パブリックネットワークアクセスを無効に設定
  • [設定]→[エンドポイント]の順に選択し、[ストレージアカウントリソースID]をメモしておきます。（後ほど使います）

プライベートエンドポイント作成（Subscription A）

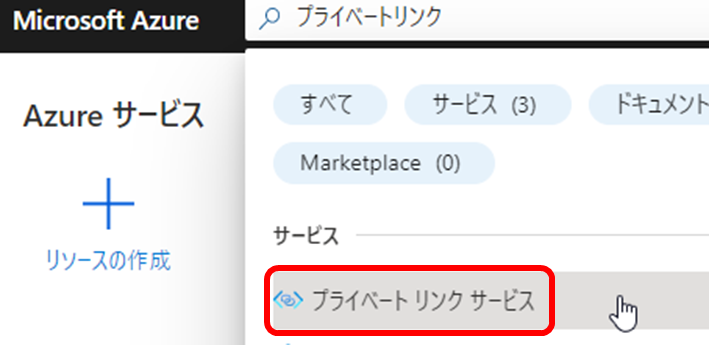

  • Azure Portalから[プライベートリンクサービス]を選択します。

  • [プライベートエンドポイント]→[作成]の順に選択します。

  • プライベートエンドポイント名を入力します。

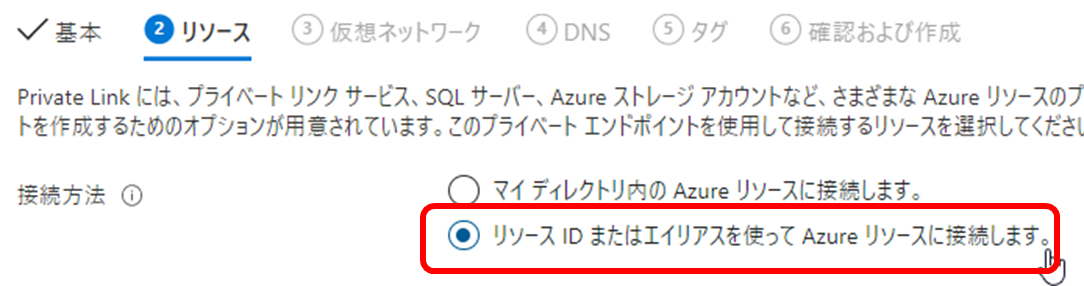

  • [リソースIDまたはエイリアスを使ってAzureリソースに接続します]を選択します。

  • 事前にメモした[ストレージアカウントリソースID]を入力します。

  • 対象サブリソースに[blob]と入力し、要求メッセージに任意のメッセージを入力します。（後ほどSubscription A側でメッセージを確認します）

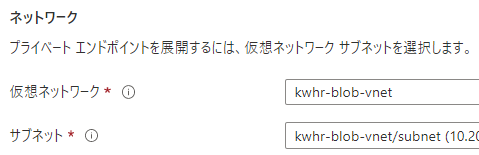

  • 仮想ネットワークとサブネットは事前に準備したものを指定します。

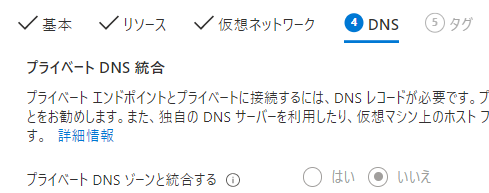

  • クロステナントのポイントとして、プライベートDNS統合が自動設定できません。後ほど触れますがプライベートDNS設定を手動で行う必要があります。

  • ここまで設定したらプライベートエンドポイントを作成します。作成するとSubscription BのBlobに接続要求が飛びます。

  • プライベートエンドポイント画面にいくと、プライベートIPアドレスが割り振られているのでメモしておきます。

プライベートエンドポイント接続承認（Subscription B）

  • Blobストレージ左メニューから[ネットワーク]を選択します。

  • [プライベートエンドポイント]を選択すると、[保留中]の接続が確認できます。

  • 対象の接続にチェックを入れ、[承認]を選択します。

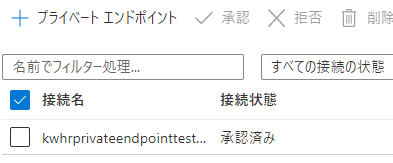

  • [承認済み]に変わればOKです。

プライベートDNS設定（Subscription A）

  • このままだとVMは名前解決のときにパブリックIPを引いてきてしまいます。プライベートDNSを作成し、仮想ネットワークとリンクさせることで、プライベートIPを引いてくるようにします。

  • Azure Portalから[プライベートDNSゾーン]を選択し、作成します。

  • プライベートDNS名を[privatelink.blob.core.windows.net]として作成します。

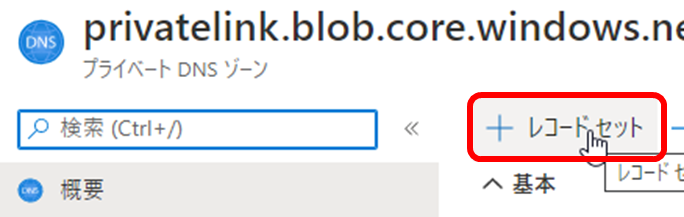

  • プライベートDNSゾーンが作成されたら[レコードセット]を選択します。

  • [名前]にはSubscription Bで作成したBlobストレージのアカウント名を入力します。

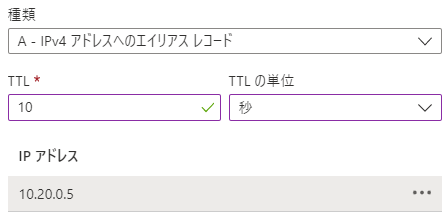

  • Aレコードを選択、TTLは10秒とし、IPアドレスには事前にメモしたプライベートエンドポイントのIPを入力します。

  • [仮想ネットワークリンク]を選択し追加します。

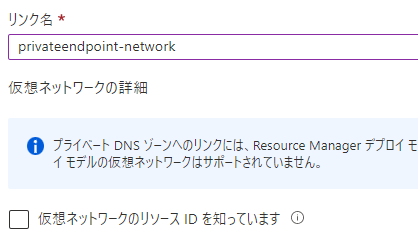

  • 任意のリンク名を入力します。

  • VMが配置された仮想ネットワークを指定します。

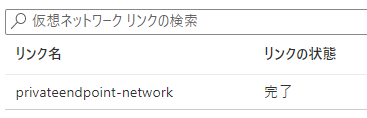

  • リンクの状態が[完了]になればOKです。

疎通確認

  • VMにアクセスしプライベートIPが引けていることを確認します。
# nslookup [ストレージアカウント名].blob.core.windows.net
  • ストレージアカウントのアクセスキーを使ってアクセスできればOKです
# az storage blob list --container-name [コンテナー名] --account-name [ストレージアカウント名] --account-key [アクセスキー]
  • クロスアカウントでのマネージドIDは使えないので、アクセスキーかSASでのアクセスになりそうですね。

以上
