ESP32-DevKitC-32DのdigitalRead()

この記事は、2020-05-28に書きました。

---

概略

ESP32-DevKitC-32DでのdigitalRead()の話です。
ボタンを押すと、LEDが点灯します

環境・部品

PC：Windows 10 Professional
開発環境：Arduino IDE 1.8.12
本体：ESP32-DevKitC-32D
タクトスイッチ
LED
抵抗：10KΩ（プルダウン用）、220Ω（LED用）

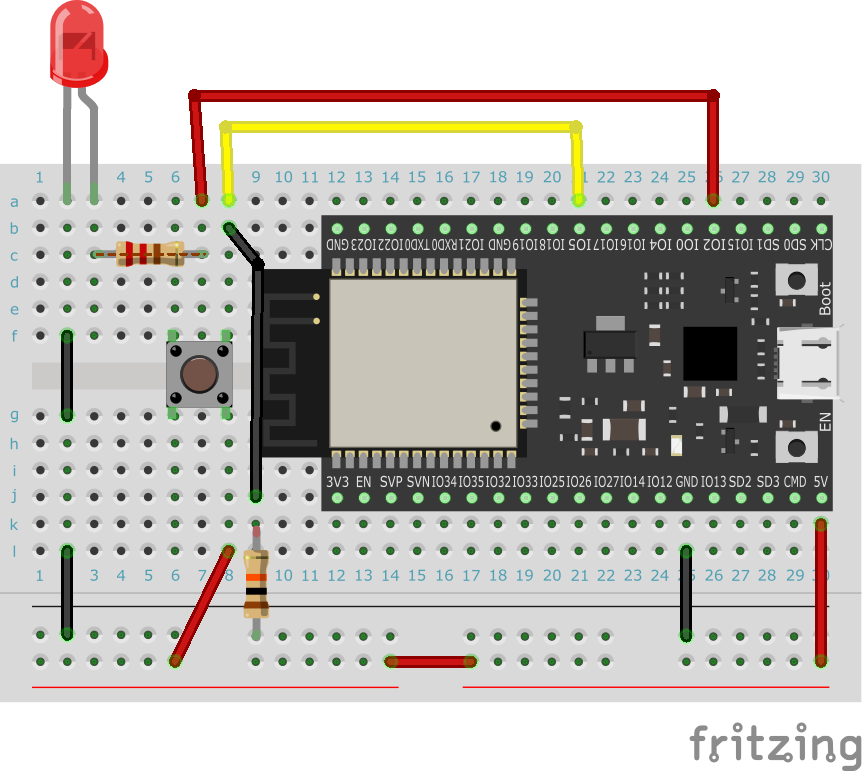

回路図

コード

digitalRead.ino

const int pinLed = 2;
const int pinButton = 5;

void setup() {
    pinMode(pinLed, OUTPUT);
    pinMode(pinButton, INPUT);
}

void loop() {
    digitalWrite(pinLed, digitalRead(pinButton));
}

解説

基本的に、Arduino用のコードがそのまま使えます。
ピン番号の指定は、GPIOピンの番号で指定します。

画像は、ESP32のGitHubから転載。©Espressif Systems

使えるピンは、GPIOの1、2、4、5、7、8、12、13、14、15、16、17、18、19、21、22、23、25、26、27、32、33、34、35、36、37です。1番ピンは、使わない方が無難です。

参考

ESP32のGitHub（英語）
回路図のブレッドボードとESP32-DevKitC-32Dのパーツは、DEKOさん（@ht_deko
）が作成したものです。感謝！
