ESP32-DevKitC-32DのdigitalWrite()

Last updated at Posted at 2020-05-26

この記事は、2020-05-26に書いて、2020-05-26に更新しました。


概略

ESP32-DevKitC-32DでのdigitalWrite()の話です。
コードを実行すると、LEDが点滅します。

環境・部品

PC:Windows 10 Professional
開発環境:Arduino IDE 1.8.12
本体:ESP32-DevKitC-32D
LED:赤色LED
抵抗:220Ω

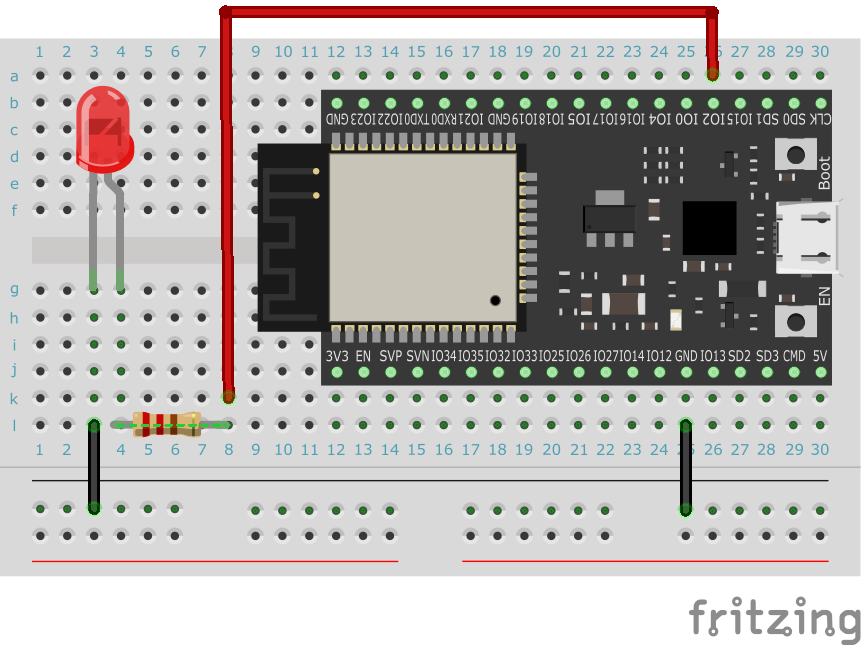

回路図

ESP-32-DevKitC-32Dの2番ピンに抵抗とLEDを繋ぐ

ESP-32-DevKitC-32Dの2番ピンに抵抗とLEDを繋ぐ

コード

digitalWrite.ino
const int pinLed = 2;

void setup() {
    pinMode(pinLed, OUTPUT);
}

void loop() {
    digitalWrite(pinLed, HIGH);
    delay(100);
    digitalWrite(pinLed, LOW);
    delay(400);
}

解説

基本的に、Arduino用のコードがそのまま使えます。
ピン番号の指定は、GPIOピンの番号で指定します。
ESP32のピン配置
画像は、ESP32のGitHubから転載。©Espressif Systems

使えるピンは、GPIOの0、1、2、3、4、5、12、13、14、15、16、17、18、19、21、22、23、25、26、27、32、33です。0番と1番と3番は、使わない方が無難です。
digitalWrite()で出力される電圧は、3.3Vです。

参考

ESP32のGitHub(英語)
回路図のブレッドボードとESP32-DevKitC-32Dのパーツは、DEKOさん(@ht_deko
)が作成したものです。感謝!
