Figmaに表を作り出すプラグインの作成

この記事の概要

Googleスプレッドシートからデータを取得しFigmaに表を出力するプラグインを作成した
プラグインの内容を元に、Figmaの関数やnodeプロパティについての情報をまとめた
行いたい処理、それに必要な実際のコードとを記載している

前提

クロスドメインのためFigmaから直接GoogleAPIを呼び出すことはできない
そのためAPI GatewayからAPIを呼び出せるようにしている

Figmaプラグインを開発できる環境がある

作成したプラグインの概要

作成したプラグインのコード

1. 行のレイアウトになる要素をFigmaで作成する
   ※ 列のテキスト要素のレイヤー名を#colとしておく
   ※ 列の要素数はスプレッドシートの数と同じにする

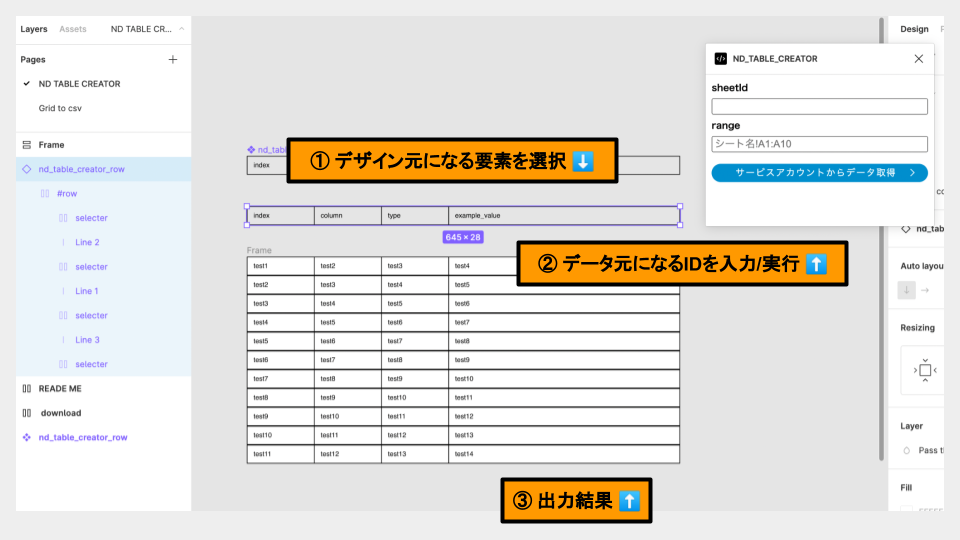

2. ブラグインを起動して作成した要素を選択
3. スプレッドシートのIDを入力してサービスアカウントからデータ取得ボタンをクリック
4. 選択していた要素の下に表が出力される

プラグインで行っていること

• FigmaからAPIでデータを取得する
• 指定の名前のnodeを取得する
• nodeをcloneする
• nodeにテキストを追加する

コード解説

1. ui.htmlでAPIを呼び出す
2. ui.htmlからAPIで取得したデータをcode.tsで受け取る
3. Figmaで選択中の要素を取得する
4. 描画するnodeを準備する
5. 準備したnodeを出力する

ui.html / code.ts コード

See the Pen Figma_Table_Creator by shiho (@shiho-hoshino) on CodePen.

1.ui.htmlでAPIを呼び出す

• 用意するもの
  • API URI（AWS API Gateway）
  • APIキー（AWS API Gateway）

以下ui.htmlのコード抜粋
クリックされたらXMLHttpRequestでスプレッドシートのデータを取得
取得できたらpostMessageでデータをcode.tsに送信する

<script>
const loader = document.getElementById('loader');
document.getElementById('getLocalApi').onclick = () => {
  loader.classList.add('fadeIn');
  const sheetId = document.getElementById('sheetId').value;
  const range = document.getElementById('range').value || 'シート1';


  const request = new XMLHttpRequest()
  request.open('GET', `[API_URL]/${sheetId}/${range}`)
  request.setRequestHeader('Content-Type', 'application/json');
  request.setRequestHeader('x-api-key', '[APIキー]');
  request.responseType = 'json'
  request.onerror = function(e){
    console.log(e);
    alert('データが取得できませんでした');
    loader.classList.remove('fadeIn');
  };
  request.onload = () => {
    if (request.status === 200) {
      parent.postMessage({ pluginMessage: {
        type: 'setData',
        response: request.response,
      }}, '*')
    }
    loader.classList.remove('fadeIn');
  };

  request.send()
}
</script>

2.ui.htmlからAPIで取得したデータをcode.tsで受け取る

• figma.showUI モーダルのダイアログとしてHTMLを呼び出せる
  • 参考： https://www.figma.com/plugin-docs/api/properties/figma-showui/#docsNav
• __html__ manifest.json ファイルの "ui" フィールドにファイル名を割り当てた場合、そのファイルの内容を取得できる
  • 参考： https://www.figma.com/plugin-docs/api/api-reference/#html
• figma.ui.onmessage： uiフィールドのpostMessageを検知できる
  • 前述のui.htmlでMessageには.typeと.responseオブジェクトを追加している
    • .type どのボタンのpostMessageか
    • .response APIの返り値

figma.showUI(__html__);
figma.ui.onmessage = async msg => {
  if (msg.type === 'setData') {
    /**
     * Googleスプレッドシートから取得する情報 response.data.values
     */
    const values = JSON.parse(JSON.stringify(msg.response.data.values));

3.Figmaで選択中の要素を取得する

• currentPage 現在みているページのnodeを取得
• currentPage.selection 選択中のnodeを取得
  • ここで選択されているのはテーブルの行のパーツになる要素1件である想定

let selection: any = [];
const {currentPage} = figma;
const selectionNode = currentPage.selection;

if (selectionNode.length > 0) {

4.描画するnodeを準備する

選択している行要素のクローンして配列としてcloneNodes変数に追加していく

• figma.loadFontAsync フォント情報を読み込む
  • これを先にやらないと要素にテキスト追加が行えないので完了をthenで検知しておく
• SceneNode FigmaのNode型定義
  • 参考 https://www.figma.com/plugin-docs/api/nodes/
• getColNodes テキストを追加する列のnodeを取得する独自関数、詳細は後述
• changeText getColNodesで取得した要素のテキストを差し替える独自関数、詳細は後述

const cloneNodes: SceneNode[] = [];
figma.loadFontAsync({
  "family": "Helvetica",
  "style": "Regular"
}).then(() => {
  selectionNode.map((node, index) => {
    // スプレッドシートの行ごとに処理
    values.map((value, i) => {
      // nodeをcloneし配列に追加
      cloneNodes.push(node.clone())
      // cloneしたnodeからテキストを反映するnodeを取得
      const colNodes = getColNodes(cloneNodes[i]);
      // 指定要素にテキストを反映
      colNodes.map((node, i) => {
        const text = value[i] || '';
        changeText(node, text);
      });
    });
  })

setText

• children: 子要素が含まれるとchildrenオブジェクトが存在する
  • 子要素も含め対象のnodeの中から「#cal」のnameを持つ要素を取得する

/**
 * @param obj 行
 * @param nodes 最終的なreturn値
 */
const getColNodes = function (obj, nodes = []) {
  if (Array.isArray(obj)) {
    obj.map((node: any, index) => {
      if (node.name.indexOf("#col") != -1) {
        nodes.push(node);
      } else if (node.children) {
        getColNodes(node.children, nodes);
      }
    });
  } else {
    if (obj.name.indexOf("#col") != -1) {
      nodes.push(obj);
    } else if (obj.children) {
      getColNodes(obj.children, nodes);
    }
  }

  return nodes;
};

setText

• .characters: nodeがテキストの場合charactersオブジェクトが存在する
  • 参考 https://www.figma.com/plugin-docs/api/TextNode/#text-content
• deleteCharacters： nodeのテキストを削除する
  • 参考： https://www.figma.com/plugin-docs/api/properties/TextNode-deletecharacters/#docsNav
• insertCharacters： nodeに指定場所からテキストを追加する
  • 参考： https://www.figma.com/plugin-docs/api/properties/TextNode-insertcharacters/#docsNav

/**
 * @param node テキストを反映するNode
 * @param text 変更するテキスト
 */
const changeText = function (node, text) {
  const obj: any = {};
  if (node.characters) {
    try {
      node.deleteCharacters(0, node.characters.length);
      node.insertCharacters(0, text);
    } catch (e) {
      console.log(e);
    }
  }
};

5.準備したnodeを出力する

• createFrame フレームを作成する
• .x 選択中の要素のx軸の数値を取得
• .y 選択中の要素のy軸の数値を取得
• .height 選択中の要素の高さを取得
• insertChild nodeに追加（フレームとブロックnodeにのみ可能）
• layoutMode VERTICALで、Y軸基準にする
• primaryAxisSizingMode　layoutModeで設定した軸のサイズのモードを変更する
  サイズの固定か自動を選べる、autoで中のテキストサイズに合わせてY軸（VERTICAL）可変になる
• counterAxisSizingMode layoutModeで設定した軸とは逆の軸のサイズモードを変更する

// フレーム作成
const frame = figma.createFrame();

figma.currentPage.selection = [frame];

// フレームの位置を設定
const x = selectionNode[0].x;
const y = selectionNode[0].y + selectionNode[0].height + 20;
frame.x = x;
frame.y = y;

// Auto layout を有効にする
frame.layoutMode = "VERTICAL";

// フレームに作成した行Nodeを追加
cloneNodes.map((node, index) => {
    frame.insertChild(index, node);
});

// コンテンツサイズで自動リサイズするモードに変更
frame.primaryAxisSizingMode = "AUTO";
frame.counterAxisSizingMode = "AUTO";

以上

まとめ

Figmaのプラグイン開発をスムーズに行うにはNode構造の把握が不可欠だった

注意点
Figmaは Figma design と FigJam の二種類のツールがあり
Figmaのドキュメントには二つのツールのNodeプロパティについての解説が混在している

Figma designで使えると思った関数がFigJamのもので使えないことなどもあったので
どちらのものなのか都度確認した方が良い
