AzureAD認証を利用するAppServiceをAppGWで構成設定

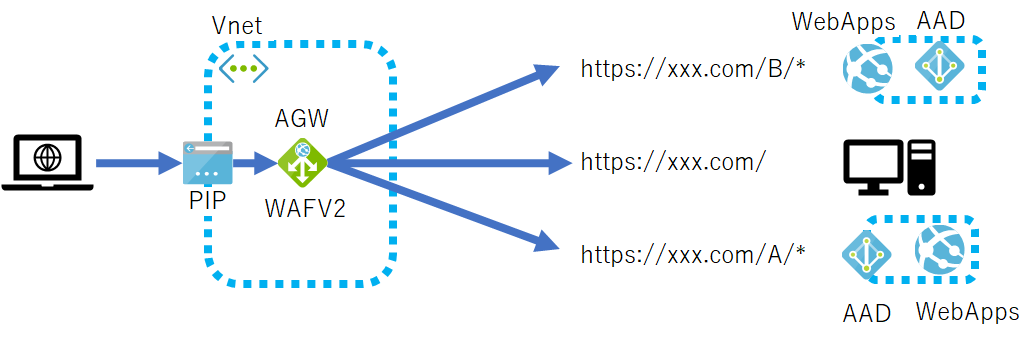

だいたいこんな感じの環境を作る

• トップページは静的サイトでお客様？が運用しています。
• アプリAは私たちが開発担当
• アプリBは別の会社が開発担当

のためこのような構成になっています。

基本的には

この設定に
https://blogs.msdn.microsoft.com/waws/2017/11/21/setting-up-application-gateway-with-an-app-service-that-uses-azure-active-directory-authentication/
パスベースでサイト振り分けを行い
https://docs.microsoft.com/ja-jp/azure/application-gateway/create-url-route-portal
V2を使ってカスタムドメインを使わずにRewriteでなんとかしてみました。
https://docs.microsoft.com/en-us/azure/application-gateway/rewrite-http-headers-portal

では、実際に設定した値を見てみましょう。

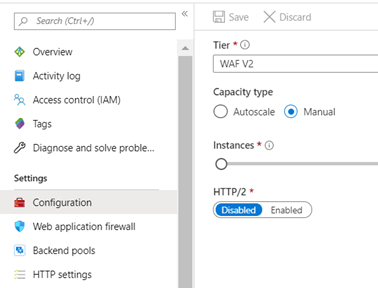

AGW

WAFV2

Firewallはとりあえずなしにしておく

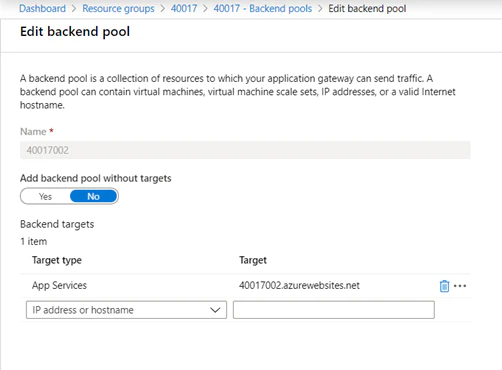

Backend poolsの設定

アプリA

アプリB

トップページ用アプリ

HTTPsetting

アプリA

アプリB

トップページ

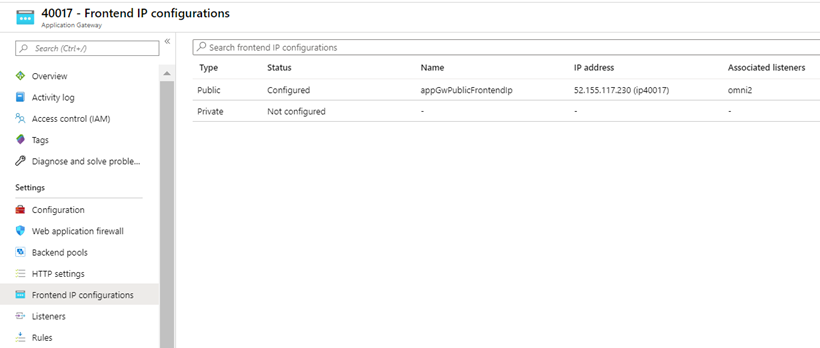

Frontend IPの設定

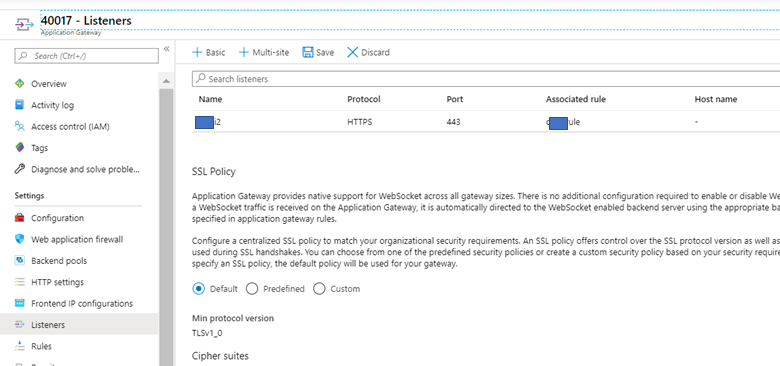

Listnerの設定

PIPのドメインで証明書も作っておきます

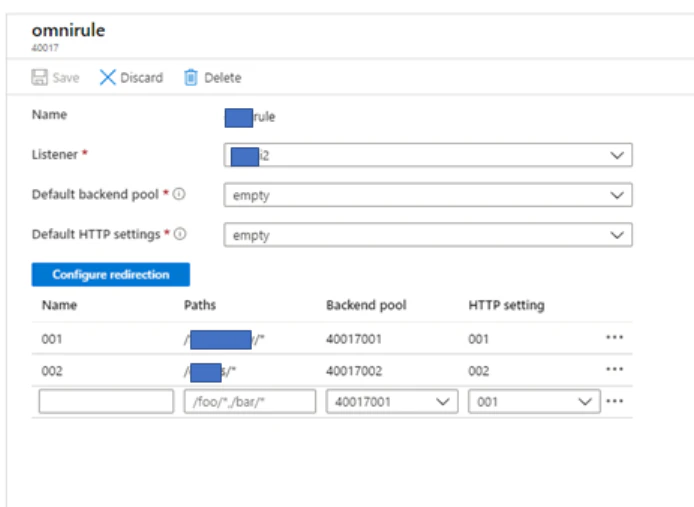

Ruleの設定

注意）Path-baseは初回で設定しないと登録できないかも

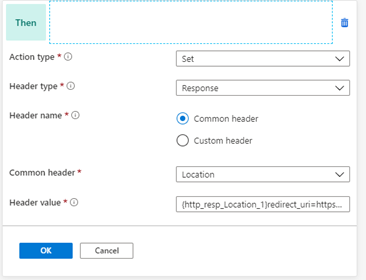

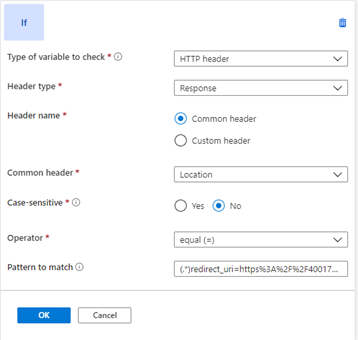

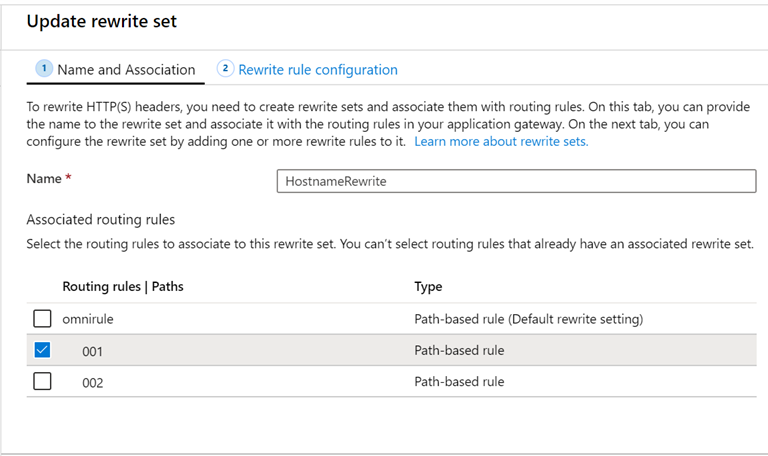

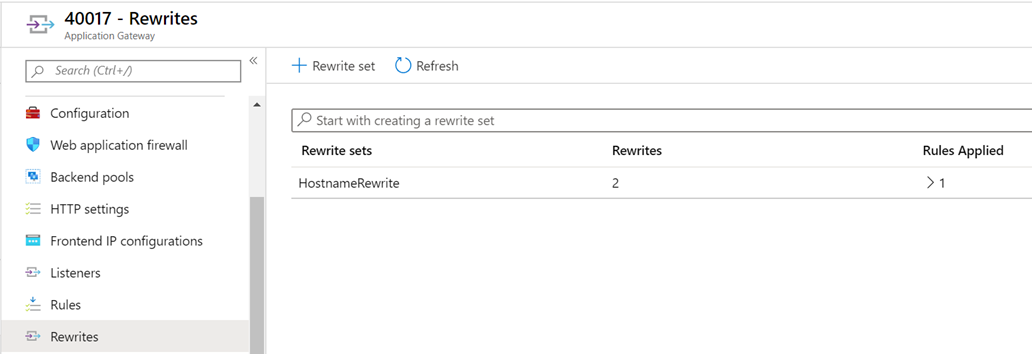

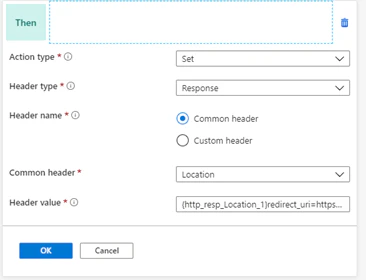

Rewriteの設定

AppService Authの奴だけ設定

だいぶ無理やりな設定
(.*)redirect_uri=https%3A%2F%2F40017001.azurewebsites.net(.*)$

{http_resp_Location_1}redirect_uri=https%3A%2F%2Fn40017.japaneast.cloudapp.azure.com%2Ffastdelivery{http_resp_Location_2}

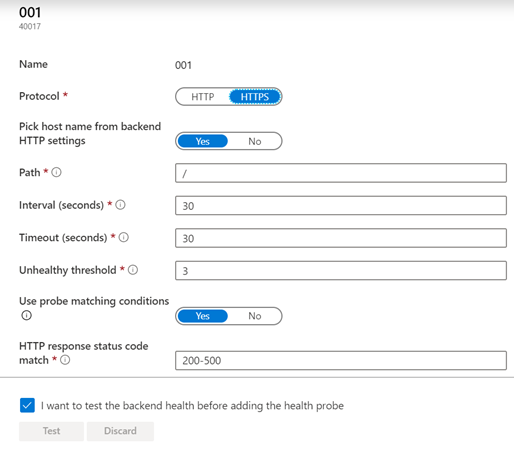

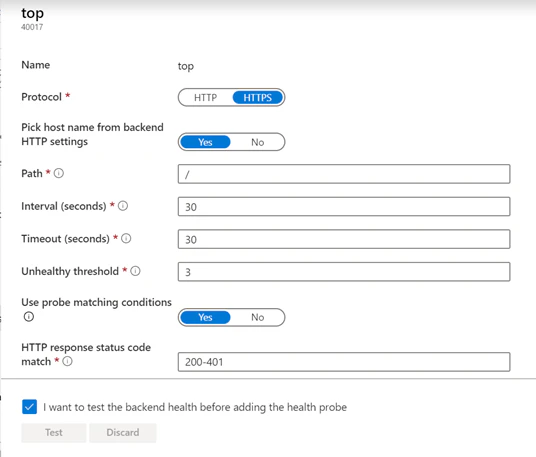

Health probesの設定

大事なのは必要なエラーステータスコードも含めておくこと

Topページ用

アプリA用

アプリB用

Appservice

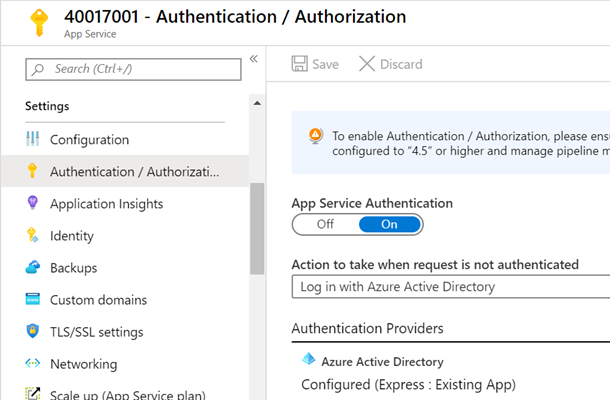

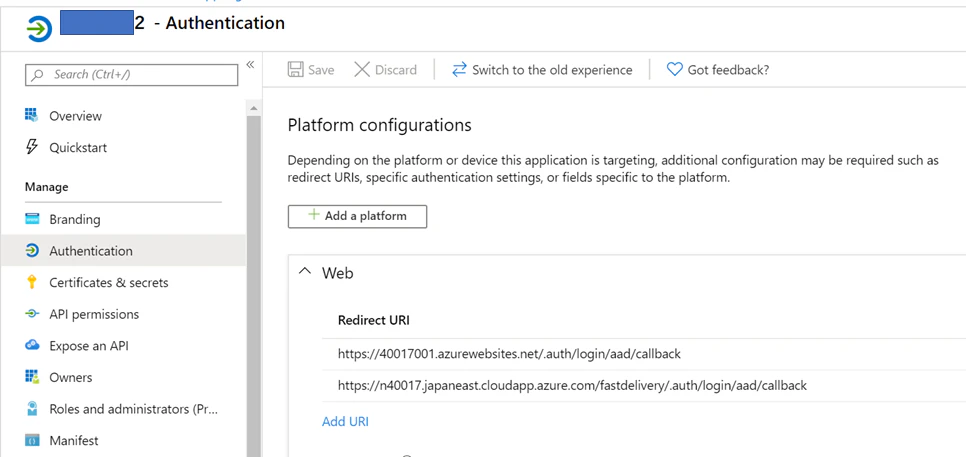

AppserviceのAuthentication

AzureAD

AGW用のドメインも追加しておく

終わり

その他のサービスに関しては任意の設定で大丈夫だと思います。
そもそもこんな環境を構築することが他であるかわからないので何の参考にもならないかと思いますが、結構苦戦したので備忘録として残しておきます。
