備忘：QuartusとModelSimの環境構築メモ

自宅で行ったQuartusとModelSimの環境構築メモ。
やったことはQuartusとModelSimが要求するライブラリをDockerイメージに閉じ込めてサーバ(ホスト)をキレイに保っただけ。

今回作成したDockerfileは、quartuslib

まずは結論

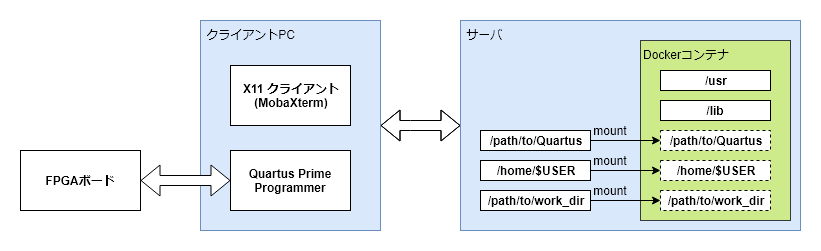

だいたい下の図のような環境になった。
FPGAボードにはQuartus Prime Programmerのリモート機能を使って書き込みを行う。

試した環境

• クライアント
  • Windows 10 Pro 64bit (1801)
    • Quartus Prime Programmerのみインストールした
• サーバ
  • Ubuntu 18.04 x86_64
    • QuartusPrime Lite 18.1
  • Docker 18.09

1. QuartusとModelSimのインストール

必要なライブラリだけDockerイメージに入れる主義なので、QuartusとModelSimはサーバ(ホスト側)に直接インストールする。
デフォルトの/home/$USER下ではなく/edaを作りそこにインストールした。

またModelSim内のvco等がlinuxpeを参照しているがそんなディレクトリは存在しない。
これはシンボリックリンクを貼ることで解決した。

sudo ln -s /eda/intelFPGA_lite/18.1/modelsim_ase/linuxaloem/ /eda/intelFPGA_lite/18.1/modelsim_ase/linuxpe

2. 必要なライブラリ類をDockerイメージに

今回書いたDockerfileは、ittouogamiさんのquartus18.1_dockerを大いに参考させていただいた。

Dockerfile

Dockerfile

FROM ubuntu:18.04

ENV DEBCONF_NOWARNINGS noninteractive

COPY build_freetype.sh /tmp
COPY entrypoint.sh /usr/local/bin/entrypoint.sh

# Environment Variables for Quartus Prime and ModelSim
ARG QUARTUS_VER="18.1"
ENV QSYS_ROOTDIR="/eda/intelFPGA_lite/$QUARTUS_VER/quartus/sopc_builder/bin"
ENV PATH=$PATH:/eda/intelFPGA_lite/$QUARTUS_VER/quartus/bin
ENV PATH=$PATH:/eda/intelFPGA_lite/$QUARTUS_VER/modelsim_ase/linuxaloem
ENV LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/lib32

RUN set -eux && \
    sed -i -e '$a deb http://archive.ubuntu.com/ubuntu/ xenial main restricted universe multiverse' /etc/apt/sources.list && \
    dpkg --add-architecture i386 && \
    apt-get update && \
    apt-get install --no-install-recommends -qq -y \
        software-properties-common \
        build-essential \
        g++-multilib \
        gcc-multilib \
        gosu \
        && \
    # Install libraries required for Quartus Prime
    apt-get install --no-install-recommends -qq -y \
        libfontconfig1:amd64 \
        libglib2.0-0:amd64 \
        libpng12-0:amd64 \
        libsm6:amd64 \
        libxext6:amd64 \
        libxrender1:amd64 \
        locales \
        && \
    locale-gen en_US.UTF-8 && \
    # Install librarise required for Platform Designer(Qsys)
    apt-get install --no-install-recommends -qq -y \
        openjdk-8-jre \
        && \
    # Install libraries required for ModelSim
    apt-get install --no-install-recommends -qq -y \
        libncurses5:i386 \
        libxext6:i386 \
        libxft2:i386 \
        wget \
        && \
    chmod +x /tmp/build_freetype.sh && \
    /tmp/build_freetype.sh && \
    # Clean up
    rm -rf /tmp/* && \
    apt-get autoclean && \
    apt-get autoremove && \
    rm -rf /var/lib/apt/lists/* && \
    # Set entry point
    chmod +x /usr/local/bin/entrypoint.sh

ENTRYPOINT ["/usr/local/bin/entrypoint.sh"]

CMD ["/bin/bash", "-l"]

Dockerを使わない場合は下記の4つのライブラリを入れればいけると思う(Ubuntu18.04では)
注意点はModelSimが32bitライブラリや古いfreetypeを要求してくる。
特にfreetypeはソースからコンパイルするか.debとか見つけてインストールする必要があった。

# ※Dockerを使わない場合

# QuartusとModelSimに必要なライブラリのインストール
$ sudo sed -i -e '$a deb http://archive.ubuntu.com/ubuntu/ xenial main restricted universe multiverse' /etc/apt/sources.list
$ sudo dpkg --add-architecture i386
$ sudo apt-get update && \
  sudo apt-get install -y \
  libpng12-0:amd64 \
  libncurses5:i386 \
  libxext6:i386 \
  libxft2:i386

# freetypeを自分でコンパイルするなら
$ sudo apt-get install build-essential gcc-multilib g++-multilib
$ wget http://download.savannah.gnu.org/releases/freetype/freetype-2.4.12.tar.bz2
$ tar xf freetype-2.4.12.tar.bz2
$ cd freetype-2.4.12
$ ./configure --build=i686-pc-linux-gnu "CFLAGS=-m32" "CXXFLAGS=-m32" "LDFLAGS=-m32"
$ make

Dockerイメージではfreetype-2.4.12/objs/.libsの中身をすべて/lib32に入れた

またDockerコンテナ内では一般ユーザとして作業をしたいためエントリーポイントを下記のようにした

entrypoint.sh

#!/bin/bash

USER=${USER:-root}
USER_ID=${LOCAL_UID:-1000}
GROUP_ID=${LOCAL_GID:-1000}
echo "Starting with UID: $USER_ID, GID: $GROUP_ID, USER: $USER"

if [[ -n "$USER_ID" ]]; then
  export HOME=/home/$USER
  useradd -s /bin/bash -u $USER_ID -o -d $HOME $USER
  echo ${USER}:${USER} | chpasswd
  chown $USER_ID:$GROUP_ID -R $HOME
  chown $USER $(tty)
  exec /usr/sbin/gosu "$USER" "$@"
else
  exec "$@"
fi

3. コンテナに入る

指定する環境変数やボリュームが多いため起動用のシェルスクリプトを書いた。

boot_docker.sh

docker run -it --rm \
    --net host \
    -e LOCAL_UID=$(id -u $USER) \
    -e LOCAL_GID=$(id -g $USER) \
    -e USER=$USER \
    -e DISPLAY=$DISPLAY \
    -e "QT_X11_NO_MITSHM=1" \
    -v /tmp/.X11-unix:/tmp/.X11-unix \
    --privileged \
    -v /sys:/sys:ro \
    -v /eda:/eda \
    -v $HOME:$HOME \
    -v $(pwd):$(pwd) \
    -w $(pwd) \
    sarakane6090/quartuslib:1.0 $1

起動時に引数を指定しなければそのままコンテナに入れ、
例えばquartusを指定すれば直接QuartusがGUIで立ち上がる。

# コンテナに入る
$ ./boot_docker.sh

# QuartusをGUIで立ち上げる
$ ./boot_docker.sh quartus

GUIはホストのX11-unixを利用している。XクライアントはmobaXtermを利用、万能である。

またコマンド入力を楽にするためmakeを利用した

Makefile

PRJ_NAME := <project_name>
PRJ_DIR := ./path/to/<project_dir>
DOCKER := ./path/to/boot_docker.sh

synthesis:
    $(DOCKER) "quartus_sh --flow compile $(PRJ_DIR)/$(PRJ_NAME)"

program:
    $(DOCKER) "quartus_pgm --id 1 --mode=JTAG -o ""p;/path/to/output_files/$(PRJ_NAME).sof"""

quartus:
    $(DOCKER) "quartus $(PRJ_DIR)/$(PRJ_NAME)"

modelsim:
    $(DOCKER) "vsim"

4. リモート機能(Jtag Server)を有効にする

クライアントPCではコーディングと実機デバッグのみ行えればいいため、
最低限書き込みとSignal tapが使えるQuartus Prime Programmer and Toolsをインストールした。
消費容量は1.25GBくらいなのでノートPCにも安心して入れられる。

ただしWindowsでもLinux(Ubuntu)でもインストールしただけでは使えなかった。
それぞれ下記の作業が必要

• Windows
  • ファイアウォールにJtag Serverを許可する
  • 初期状態ではプライベートは無効でパブリックが有効だった。（普通逆では？）
• Linux(Ubuntu)
  • jtagconfigが必要とするlibudev.so.0が/usr/libに無いためシンボリックリンクを貼る。
  • sudo ln -s /lib/x86_64-linux-gnu/libudev.so.1 /usr/lib/libudev.so.0

Jtag Serverを有効にするには下記のコマンドを管理者権限で実行
Linuxなら一般ユーザから実行する。

# PowerShellなら
cd $env:QUARTUS_ROOTDIR¥bin64

# CMDなら
cd %QUARTUS_ROOTDIR%¥bin64

# 下記のコマンドでJtag Serverを有効にする
jtagconfig --enableremote <password>

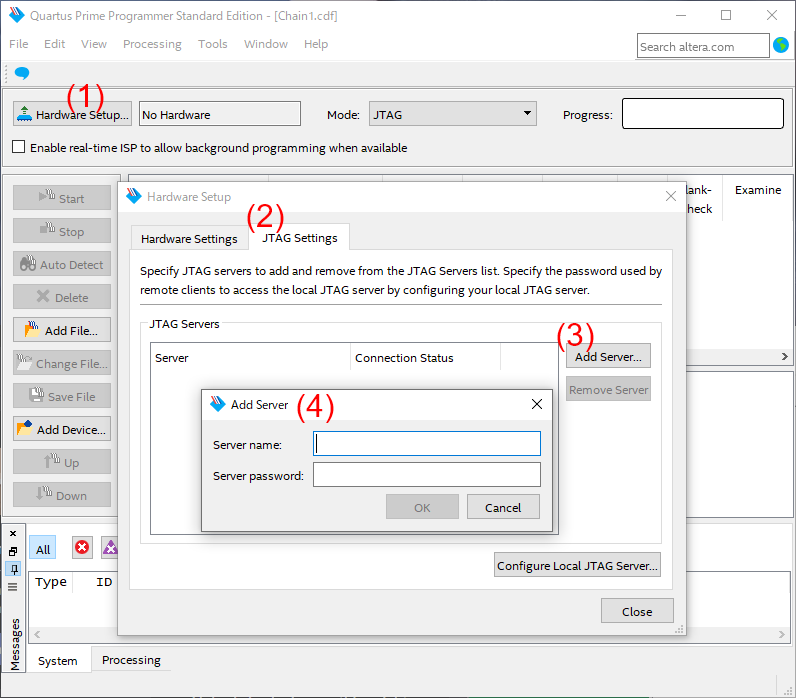

Quartus Prime Programmerを立ち上げ、先程設定したJtag Serverを追加する。
下記の画像でいうと(4)にホスト名またはIPアドレスとパスワードを入れる。

Conection StatusにOKやNo Hardwareと表示されればリモート先と接続できている。
もし長い間描画が固まれば100%失敗しているので、ファイアウォールなどネットワーク周りを確認すること。

参考

• Altera(Intel)のFPGA開発ツール「Quartus Prime」をUbuntuにインストールする
  • 一番始めに参考にさせていただいた。
• Ubuntu16.04 64-bitで、Quartus II 13.1からModel-sim
• Installing Altera Quartus II 14.0 and ModelSim on Ubuntu Linux 14.10 system
  • 上記2つはModelSimを動かすために参考になった
• ittouogami/quartus18.1_docker
  • Dockerfile作りに大いに参考になった。感謝
