OPC UAで最低限の読み書き

Last updated at Posted at 2019-12-01

#概要
本記事ではOPC UAサーバー側のMyObject > MyVariableに対して、値を書き込み、読み出す例を示しながら、
OPC UAサーバーに対してデータを書き込み、読み出しするために最低限必要なOPC UAパケットのパラメータを示す。

Python用OPC UA Serverライブラリを使用したサーバーに対してUaExpertで接続、読み書きを行った時の通信パケットを取得する。
そのパケットを一部変更したものをサーバーに送信して、正常に通信させた。その際の備忘録を以下に示す。

※注意:OPC UAの仕様を確認したわけではなく、個人的に解析しているため、本記事の内容がすべてのOPC UAサーバーに適用できるとは限りません。

説明の流れは下記

  • サーバー側準備

  • セッション確立(クライアント側)

  • 書き込み(クライアント側)

  • 読み出し(クライアント側)

#環境
OPC UA Server : https://github.com/FreeOpcUa/python-opcua
Python3 : Python 3.6.9
OPC UAサーバー側IPアドレス : 192.168.1.35
OPC UAクライアント側IPアドレス : 192.168.1.104

#サーバー側準備

サーバープログラム

以下の通りサーバープログラムを実行する。

sango@example:~/opcua$ python3 serv.py
Endpoints other than open requested but private key and certificate are not set.
Listening on 0.0.0.0:4840

以下ソースコード。

import sys
sys.path.insert(0, "..")
import time

from opcua import ua, Server

if __name__ == "__main__":

    # setup our server
    server = Server()
    server.set_endpoint("opc.tcp://0.0.0.0:4840/freeopcua/server/")

    # setup our own namespace, not really necessary but should as spec
    uri = "http://examples.freeopcua.github.io"
    idx = server.register_namespace(uri)

    # get Objects node, this is where we should put our nodes
    objects = server.get_objects_node()

    # populating our address space
    myobj = objects.add_object(idx, "MyObject")
    myvar = myobj.add_variable(idx, "MyVariable", 3535)
    myvar.set_writable()    # Set MyVariable to be writable by clients

    # start
    server.start()

    try:
        while True:
            time.sleep(1)
    finally:
        #close connection, remove subcsriptions, etc
        server.stop()

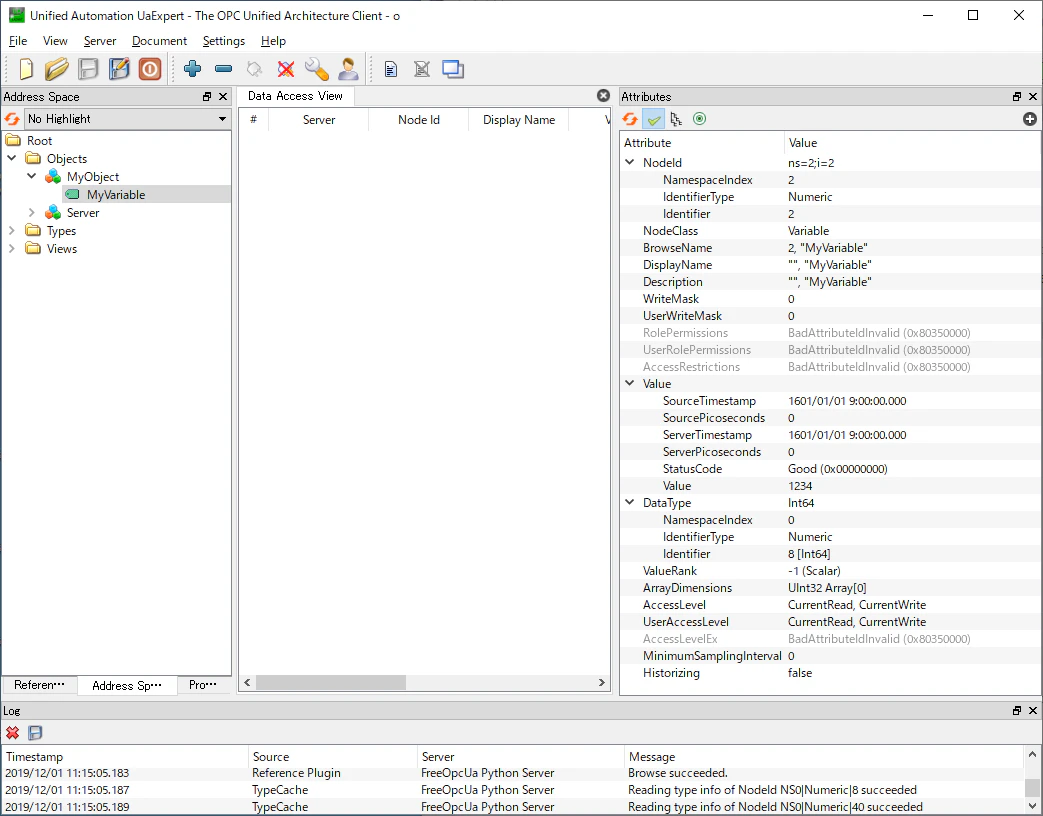

(参考)本例のUaExpertでのサーバーの見え方


セッション確立(クライアント側)

Hello message & Ack

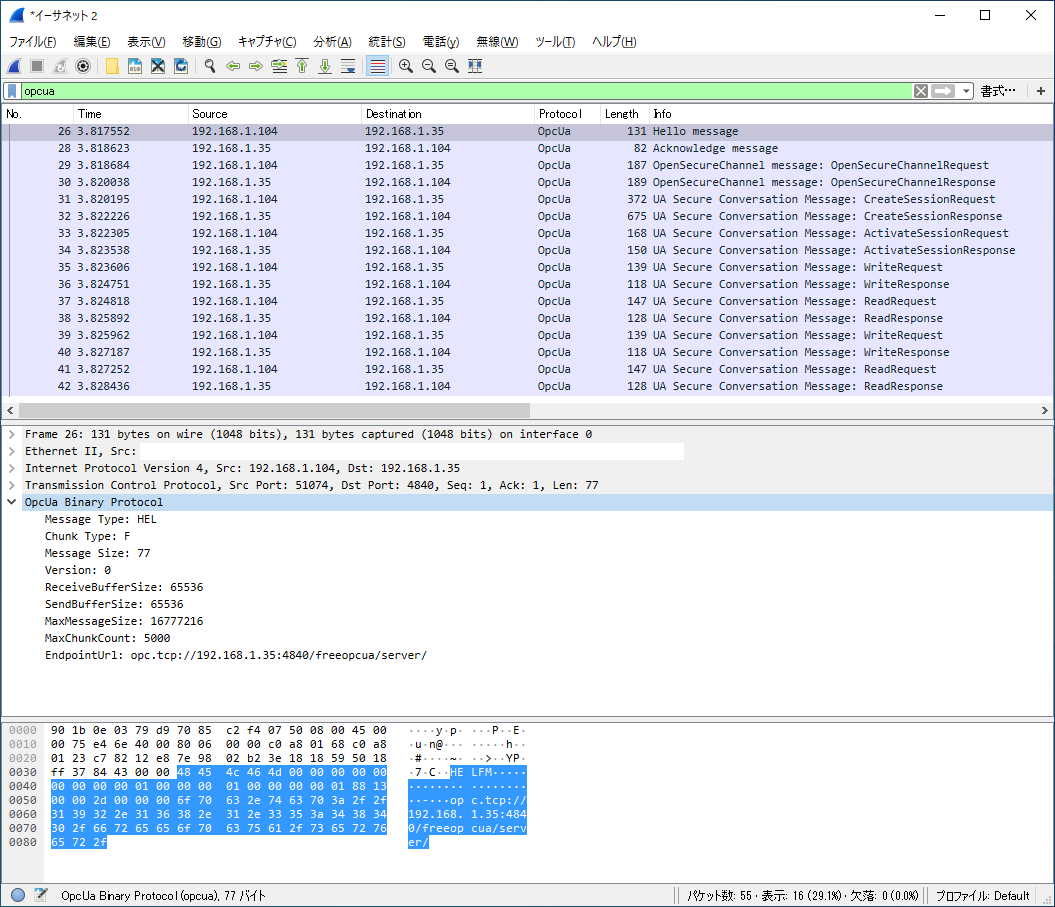

  1. Hello message

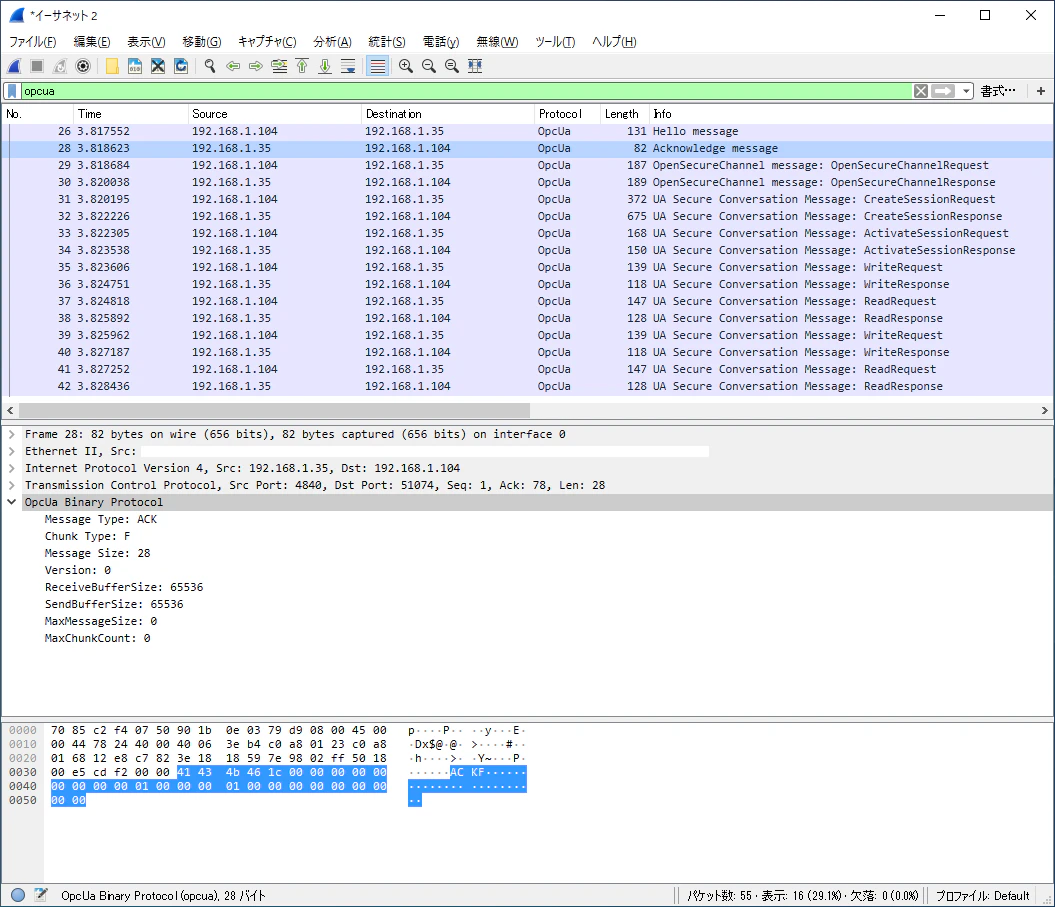

  2. Acknowledge message

Open Secure Channel Request & Response

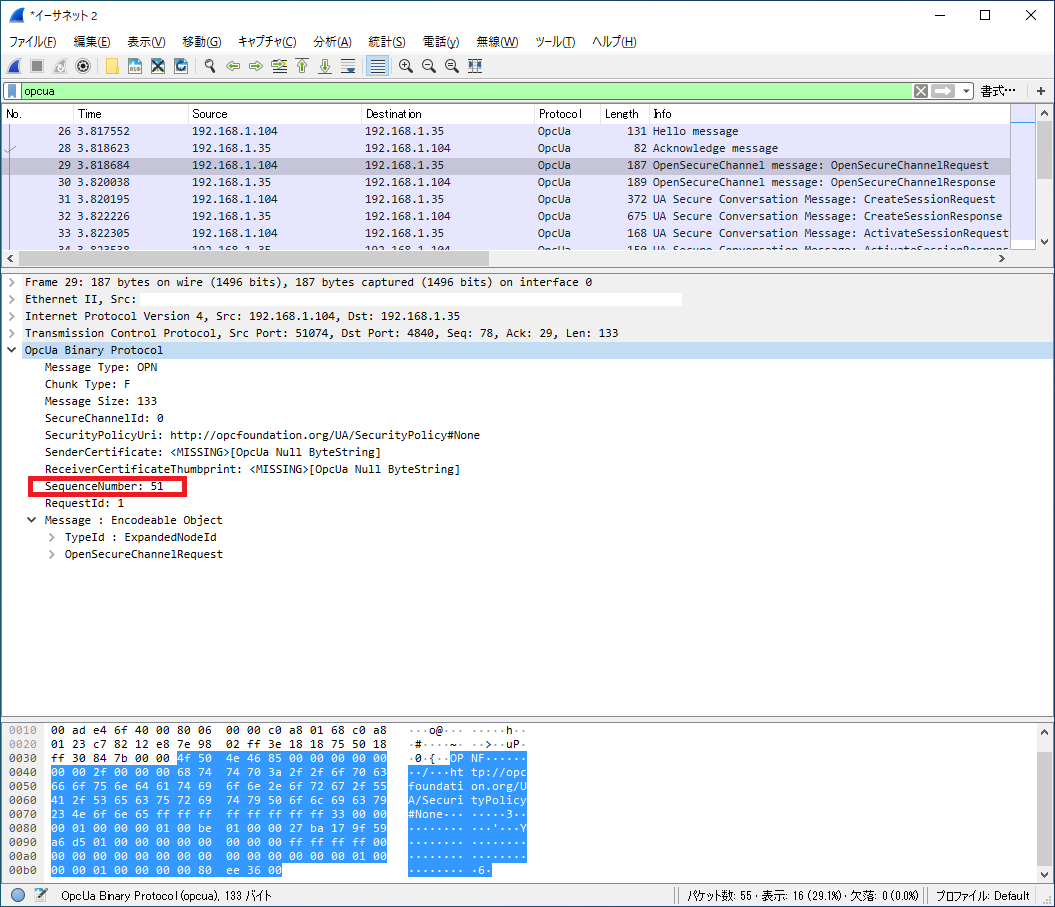

  1. Request
    要求時にはSequenceNumberを設定し、以降要求の度に1ずつインクリメントする必要がある。
    また、以降SequenceNumberはSecurity Sequence Numberと名称が変わる。
    この例では、SequenceNumber(Security Sequence Number) : 51としている。

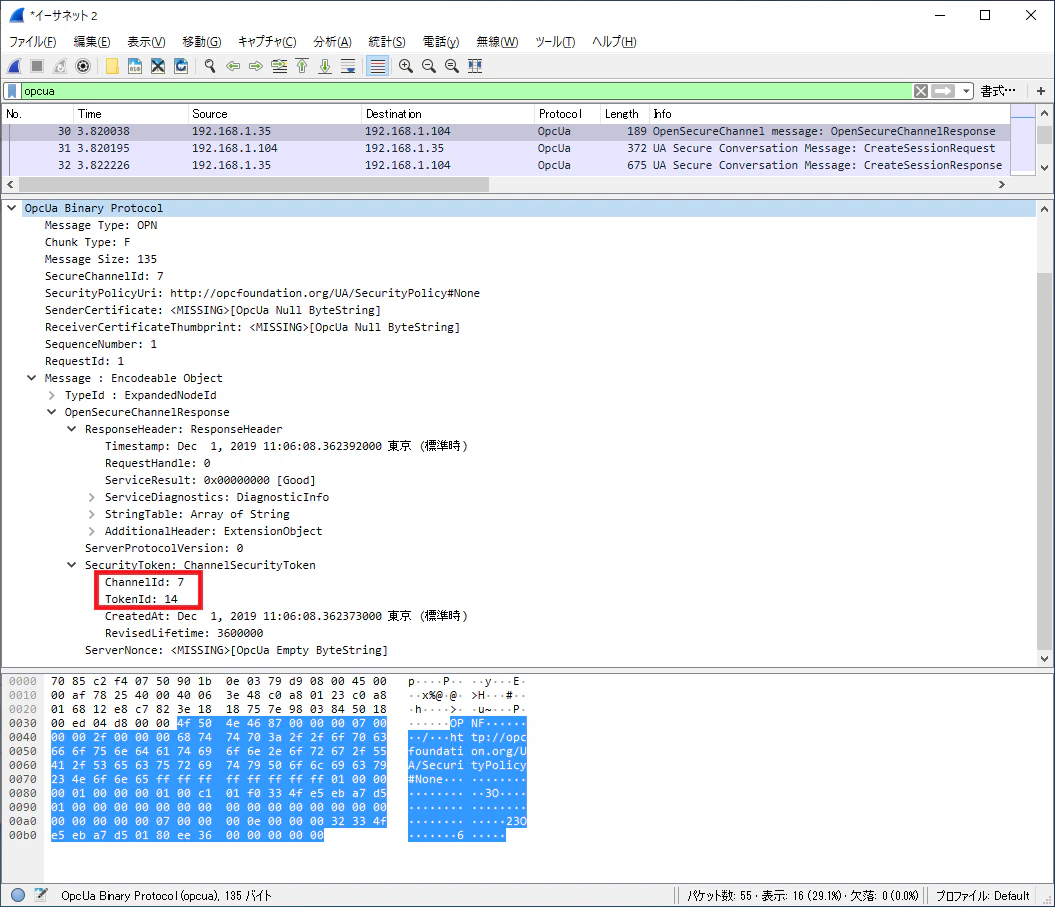

  2. Response
    SecureChannel IdとSecure Token Idをメモしておく。
    この例では、SecureChannel Id: 7, Secure Token Id: 14となっている。
    以降、クライアント側から要求を送信する場合、これら2つののIdをヘッダ部に設定する必要がある。

Create Session Request & Response

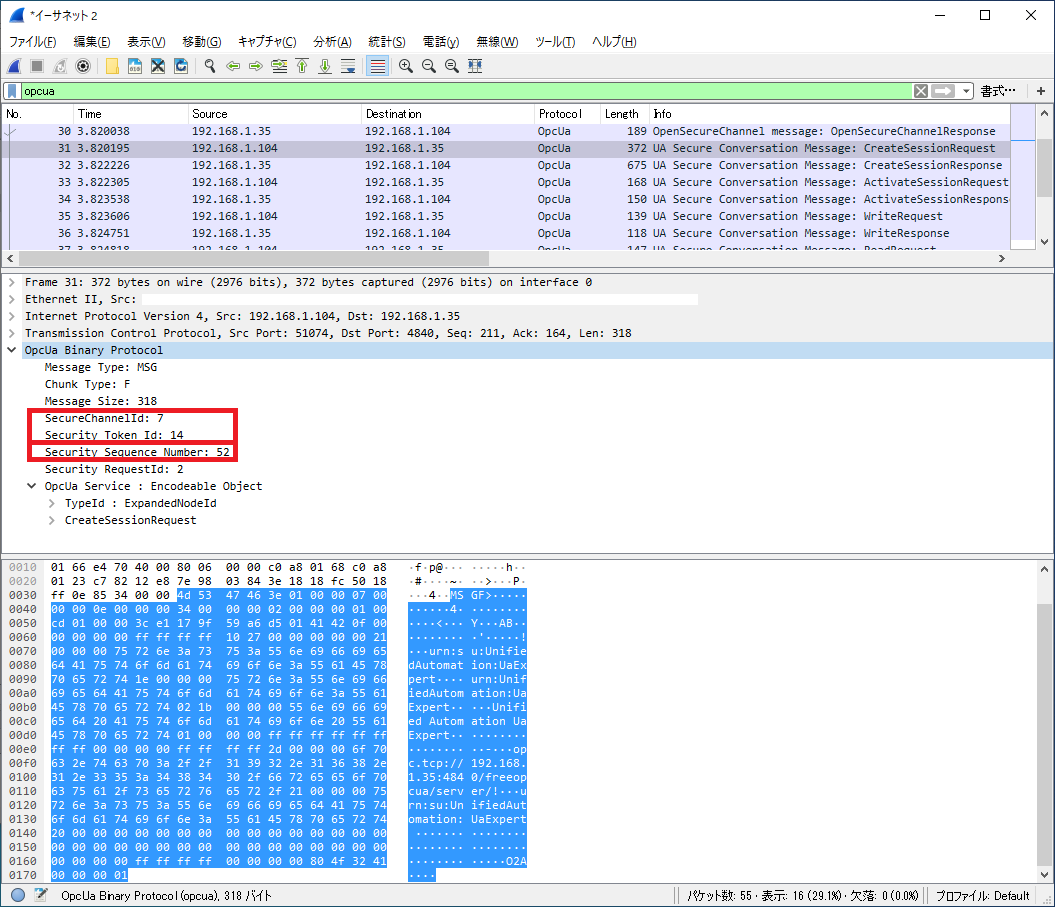

  1. Request
    この例では、先ほどメモしたSecureChannel Id: 7, Secure Token Id: 14を設定し要求を送信している。
    この例では、Security Sequence Number : 52としている。

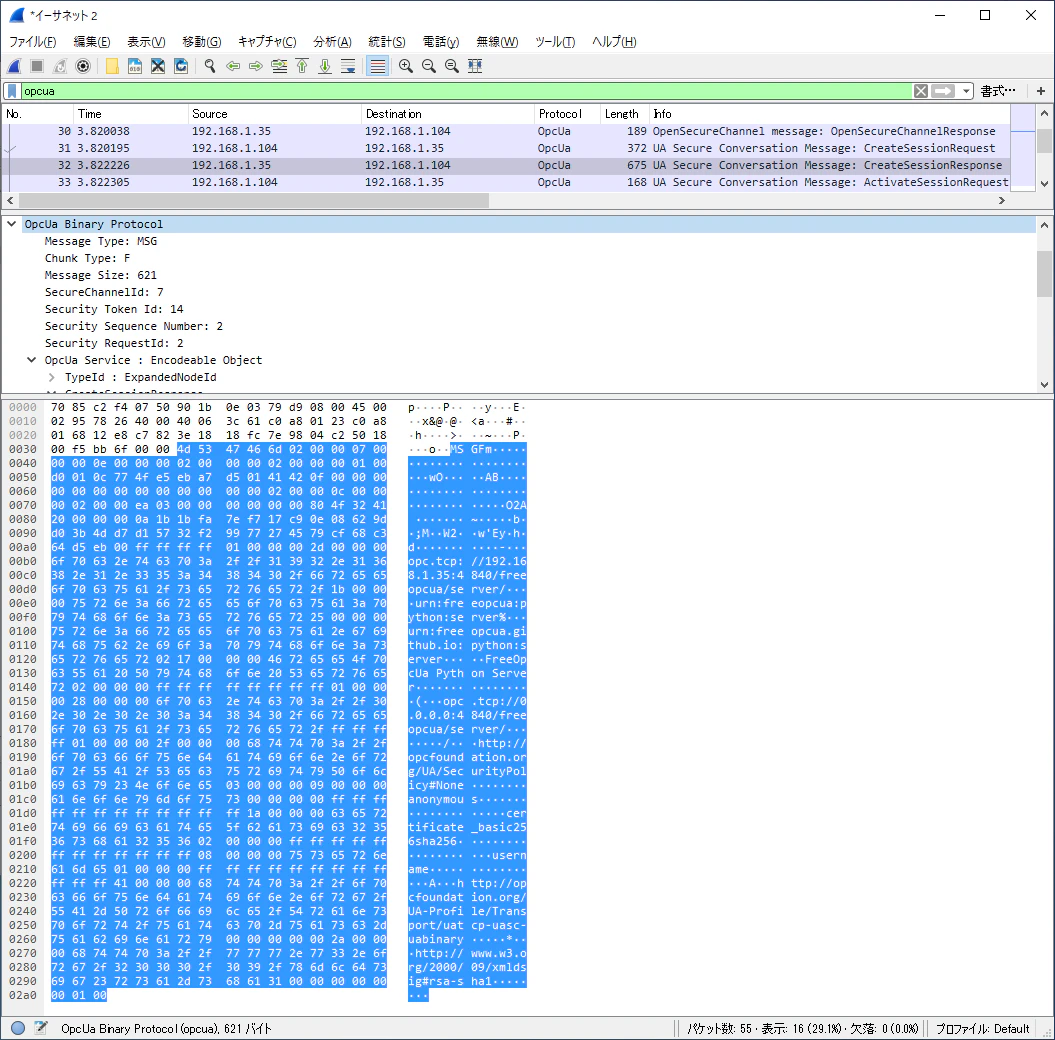

  2. Response

Activate Session Request & Response

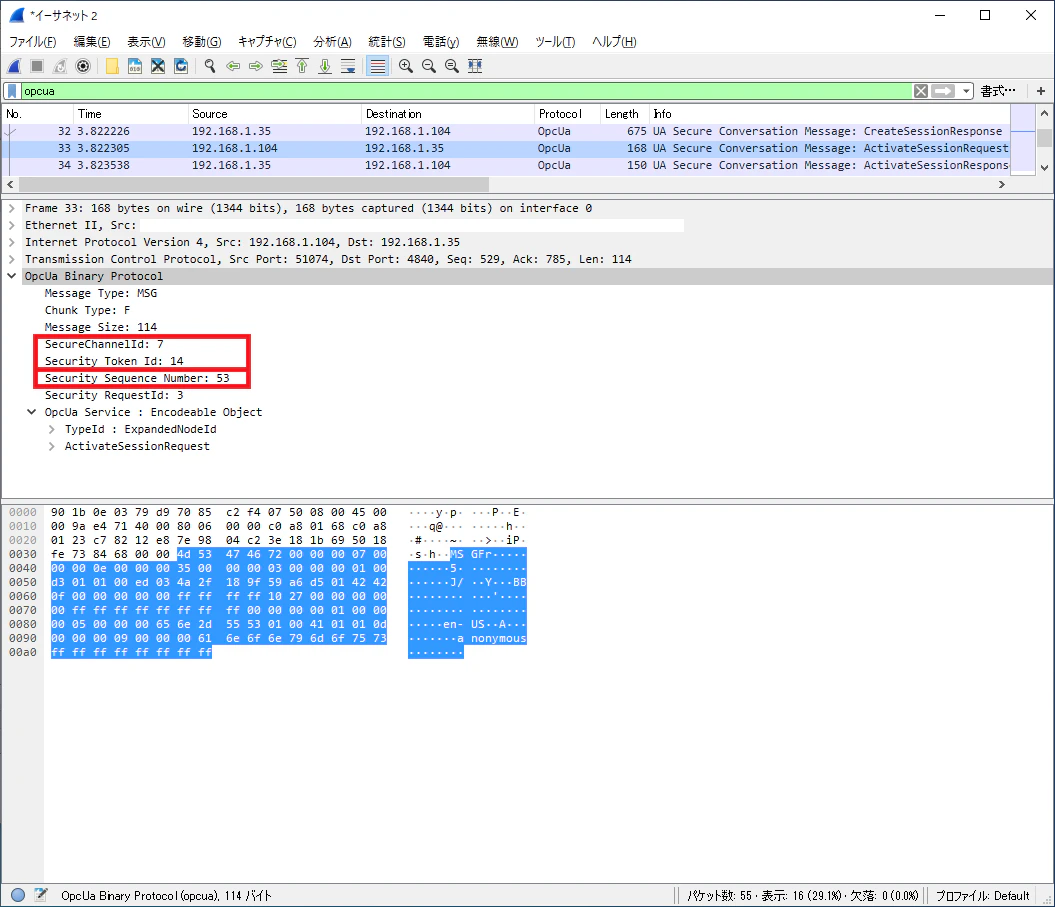

  1. Request
    この例では、先ほどメモしたSecureChannel Id: 7, Secure Token Id: 14を設定し要求を送信している。
    この例では、Security Sequence Number : 53としている。

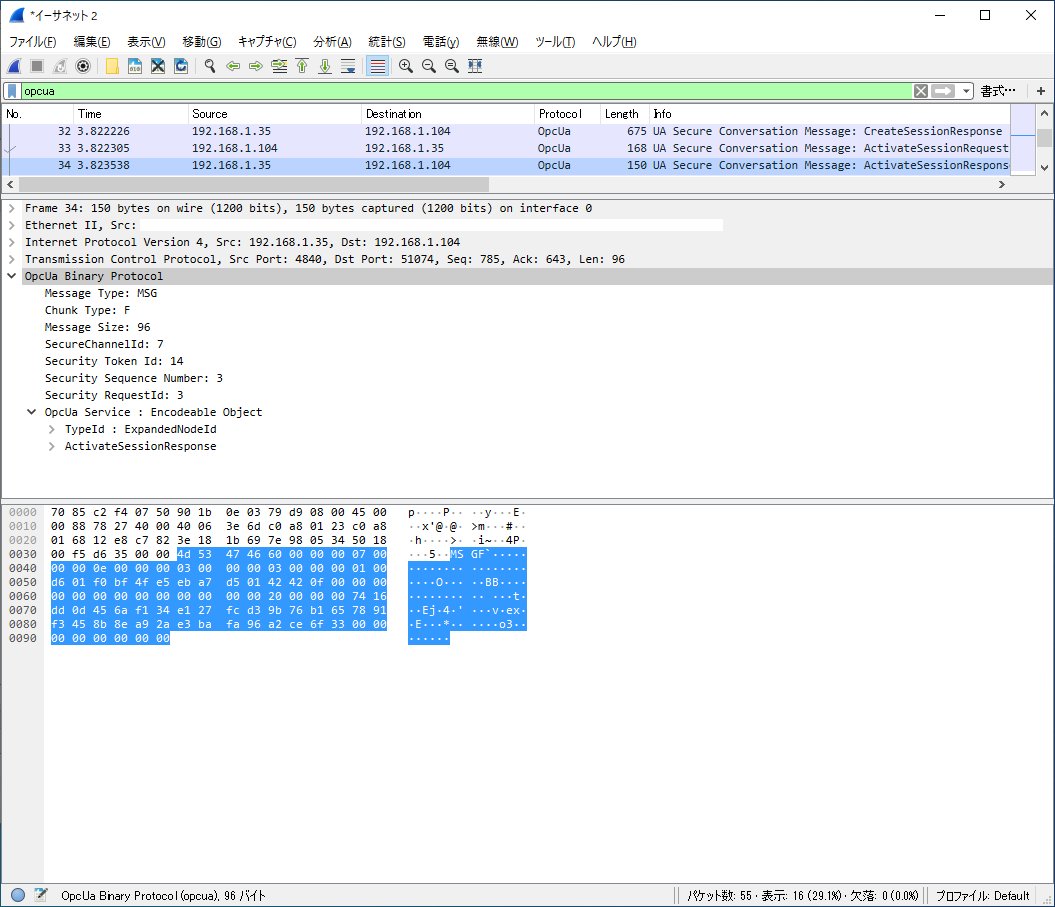

  2. Response

書き込み(クライアント側)

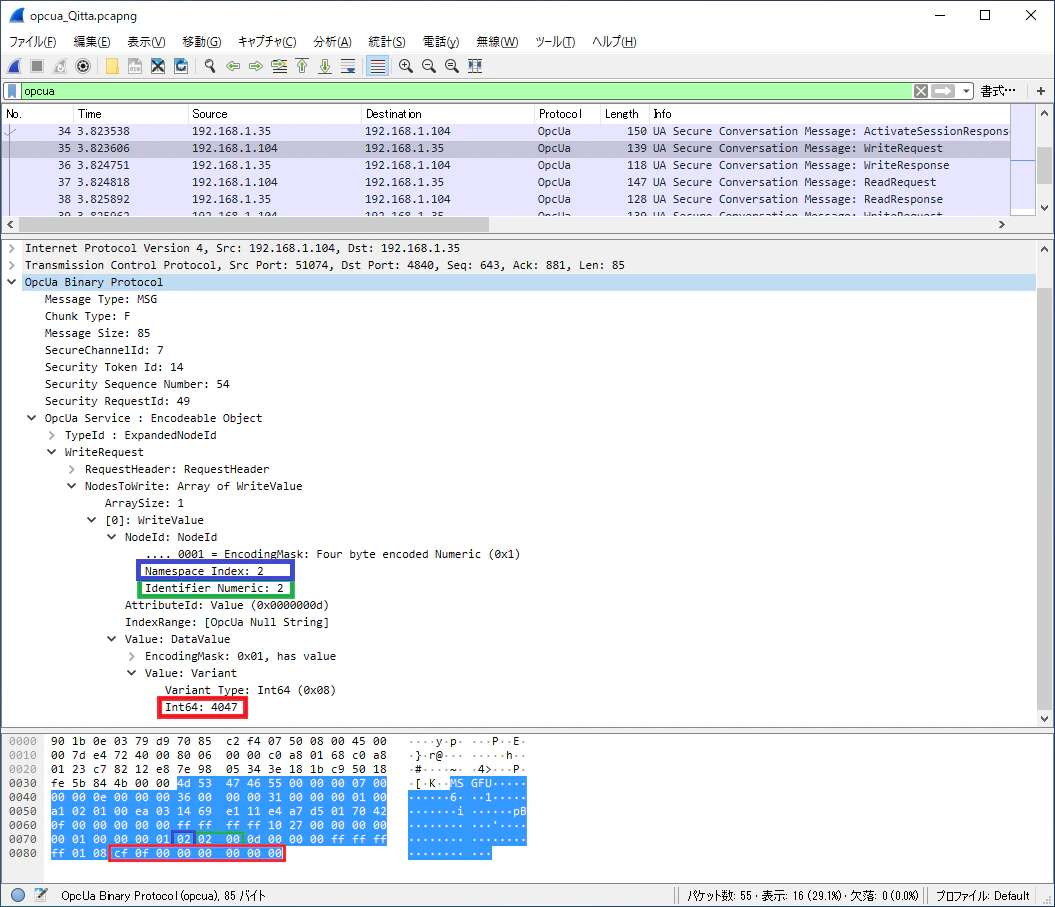

  1. Request
    上述の通りのOPC UAサーバー起動時にはMyObject > MyVariableに3535を格納している。
    この例では、MyObject > MyVariableに対して4047(0x0fcf)を書き込んでいる。

書き込みたいNamespace Index, Identifier Numericを指定する
この例では、MyObject > MyVariableを指す、Namespace Index : 2, Identifier Numeric : 2を指定している。
(未確認)EncodingMaskにhas value(0x01)を指定する必要があるかもしれない。

Message Sizeを正しく設定しないと、サーバー側でOPC UAパケットを正しく認識できない。
Message Sizeの範囲はWireShark上のOpcUa Binary Protocolを指す。

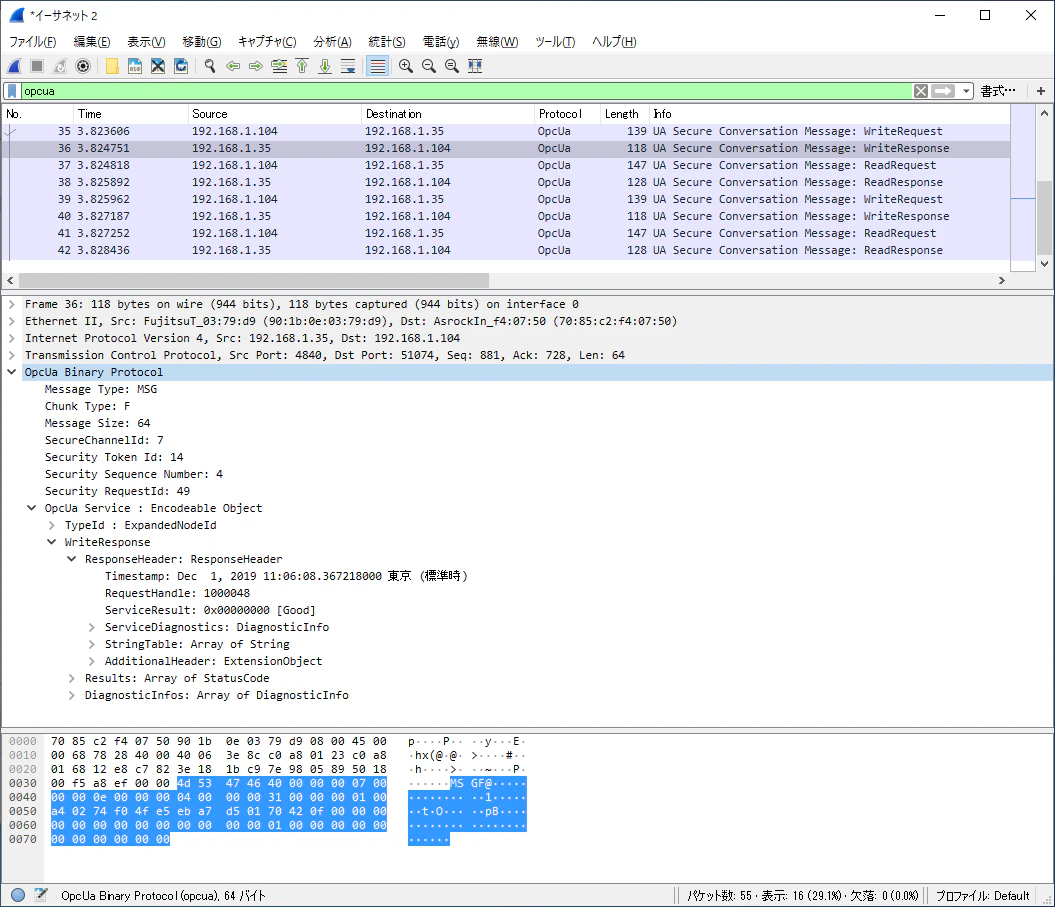

  1. Response

読み出し(クライアント側)

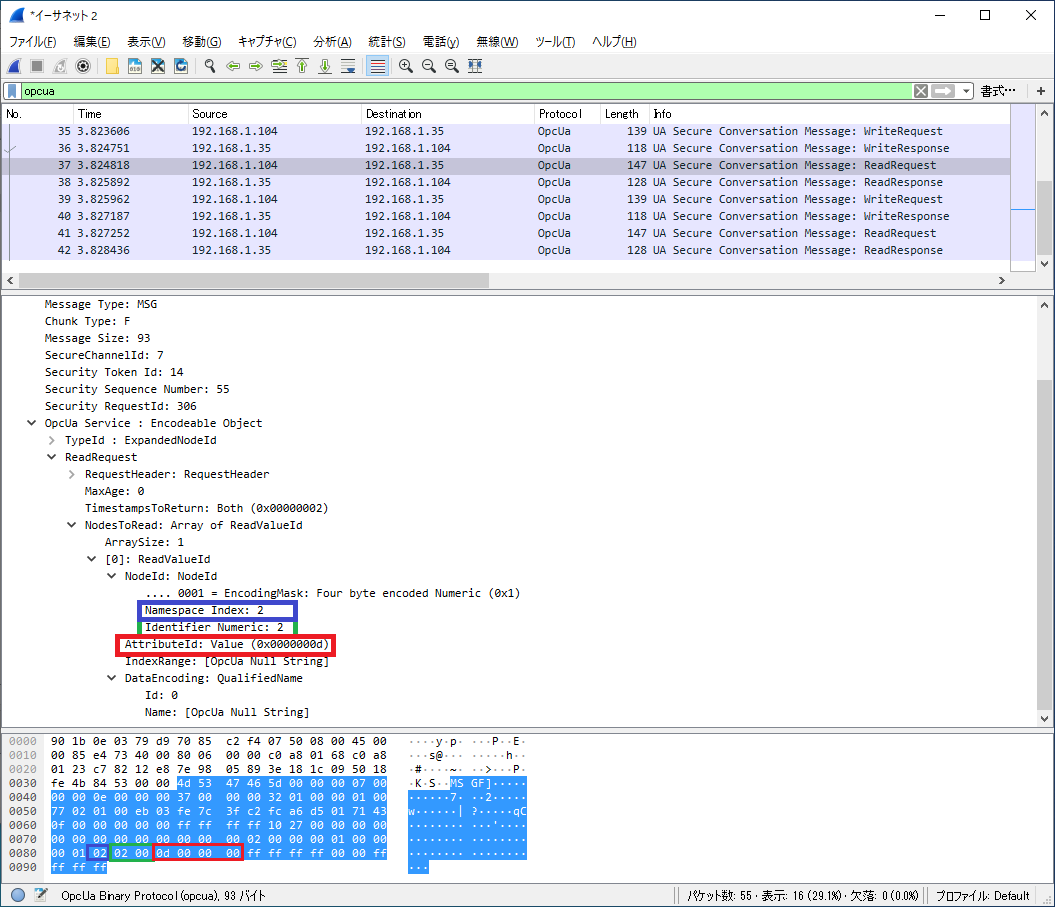

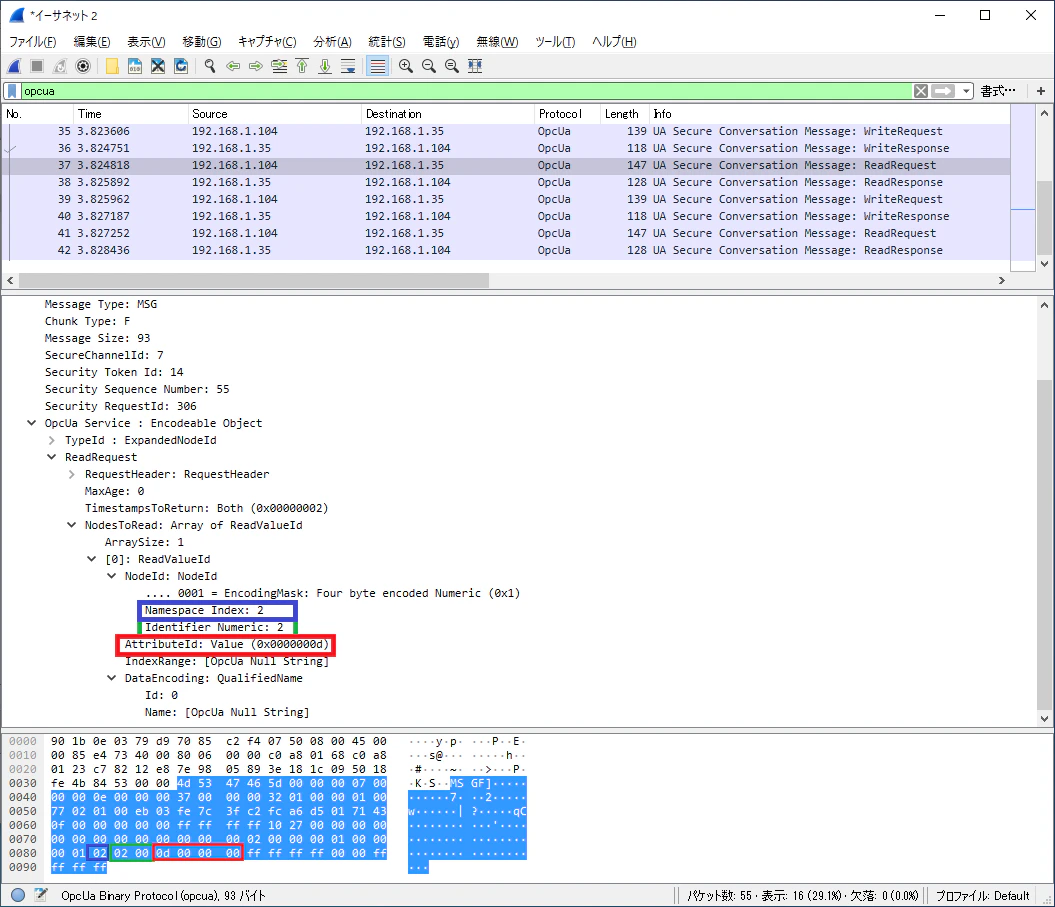

  1. Request
    読み出したいNamespace Index, Identifier Numericを指定する
    この例では、MyObject > MyVariableを指す、Namespace Index : 2, Identifier Numeric : 2を指定している。
    読み出したいAttributeIdを指定する
    この例では、Value(0x0000000d)を指定している。

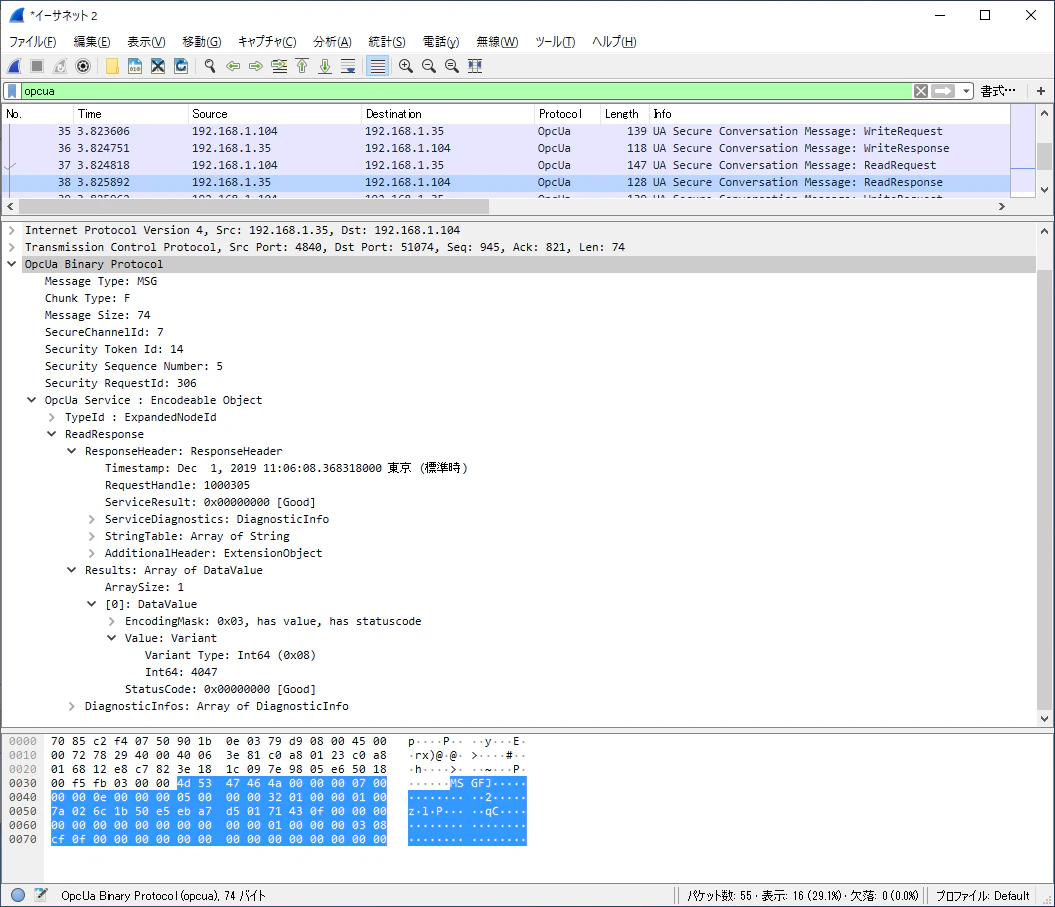

  2. Response
    この例では、先ほど設定したMyObject > MyVariableから4047(0x0fcf)が読み出せている。

#まとめ

  1. クライアント側要求時にはSequenceNumberを設定し、以降要求の度に1ずつインクリメントする必要がある。
  2. セッション確立時に、サーバー側から指定されたSecureChannel Id, Secure Token Idを、クライアント側要求時にヘッダ部に設定する必要がある。
  3. クライアント側の書き込み要求時に、書き込みたいNamespace Index, Identifier Numericを指定する必要がある。
  4. クライアント側の読み出し要求時に、読み出したいNamespace Index, Identifier NumericとAttributeIdを指定する必要がある。
