BGP について
ルーティングプロトコルです。
詳しいことはすごい人がいっぱい書いているので割愛します…
今回は
- ルータ間でルーティングに必要な情報を交換する。
- Path Attributeと言われる要素を元に最適な経路を決める。
くらいの認識で話を進めます。
本題
bgp deterministic-med … CiscoのBGP設定に出てくるコマンドですが、個人的にはよくわからないです。
Enabling the bgp deterministic-med command removes any temporal dependency of MED-based best path decisions. It ensures that an accurate MED comparison is made across all routes received from the same autonomous system (AS).
（参考のCiscoページより引用）
じゃあ実際に動かしてみるぞ。
環境

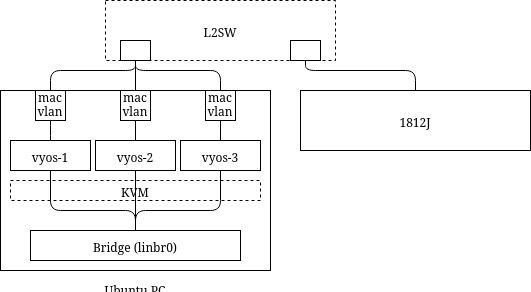

お家に1812Jがあった。
1812JのPeerはvyosを使うことにする。
結局は以下のようにする。
ここでvyos-1、vyos-2、vyos-3 は192.168.2.0/24 をBGPテーブルにinjectしてeBGPで1812Jに広告する。
この192.168.2.0/24への最適経路選択でコマンドの影響を確認する。
バージョンはこんな感じ。
1812J
1812J#show version
Cisco IOS Software, C181X Software (C181X-ADVIPSERVICESK9-M), Version 12.4(6)T9, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
# 以下略
vyos
vyos@vyos-1:~$ show version
Version: VyOS 1.3-rolling-202001120217
Built by: autobuild@vyos.net
Built on: Sun 12 Jan 2020 02:17 UTC
Build UUID: 528774ae-16c7-4ad8-afd0-9ff9ed7008f1
Build Commit ID: 2b332ea0c3cd73
# 以下略
BGP設定
とりあえずBGPを設定する。
1812J
1812J#show configuration | begin bgp
# no synchronization、bgp log-neighbor-changes、no auto-summaryはデフォルト。
# bgp bestpath compare-routeridを有効にする。後で登場。
router bgp 65009
no synchronization
bgp router-id 9.9.9.9
bgp log-neighbor-changes
bgp bestpath compare-routerid
neighbor 192.168.1.1 remote-as 65012
neighbor 192.168.1.2 remote-as 65012
neighbor 192.168.1.3 remote-as 65003
no auto-summary
!
# 以下略
vyos
# vyos-1の場合。vyos-2、vyos-3は図に合わせる。
set interfaces ethernet eth0 address 192.168.2.1/24
set interfaces ethernet eth1 address 192.168.1.1/24
set protocols bgp 65012 parameters router-id 1.1.1.1
set protocols bgp 65012 address-family ipv4-unicast network 192.168.2.0/24
set protocols bgp 65012 neighbor 192.168.1.9 remote-as 65009
うまくつながれば以下のようになる。
1812J
1812J#show ip bgp summary
BGP router identifier 9.9.9.9, local AS number 65009
BGP table version is 14, main routing table version 14
1 network entries using 117 bytes of memory
3 path entries using 156 bytes of memory
4/1 BGP path/bestpath attribute entries using 496 bytes of memory
2 BGP AS-PATH entries using 48 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 817 total bytes of memory
BGP activity 1/0 prefixes, 22/19 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
192.168.1.1 4 65012 171 193 14 0 0 00:17:39 1
192.168.1.2 4 65012 172 190 14 0 0 00:17:22 1
192.168.1.3 4 65003 163 178 14 0 0 00:17:55 1
State/PfxRcdが1以外なら何かがおかしい。
vyos
vyos@vyos-1:~$ show ip bgp summary
IPv4 Unicast Summary:
BGP router identifier 1.1.1.1, local AS number 65012 vrf-id 0
BGP table version 1
RIB entries 1, using 184 bytes of memory
Peers 1, using 20 KiB of memory
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
192.168.1.9 4 65009 57 54 0 0 0 00:40:44 0
Total number of neighbors 1
State/PfxRcdは0でよい。
1812JのBGPテーブルは以下のようになる。
show_bgp
1812J#show ip bgp
BGP table version is 16, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.3 0 0 65003 i
* 192.168.1.2 0 0 65012 i
*> 192.168.1.1 0 0 65012 i
最適経路として、192.168.1.1 (vyos-1) が選ばれている。
MED設定
ここにMEDを設定する。
vyos
set policy route-map SET-MED-10 rule 1 action permit
set policy route-map SET-MED-10 rule 1 set metric 10
# metricを変える。
set protocols bgp 65012 neighbor 192.168.1.9 address-family ipv4-unicast route-map export SET-MED-10
結果はこうなる。
Metric、の部分にMEDが表示される。
MEDが小さいvyos-2経由が選ばれる。
1812J
1812J#show ip bgp
BGP table version is 17, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.3 15 0 65003 i
*> 192.168.1.2 5 0 65012 i
* 192.168.1.1 10 0 65012 i
実を言えば、このときvyos-3のMEDは使われていない。 MEDを低くしても同様の結果になる。
1812J
1812J#show ip bgp
BGP table version is 21, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.3 0 0 65003 i
*> 192.168.1.2 5 0 65012 i
* 192.168.1.1 10 0 65012 i
問題の発生
実はこの設定では問題が起きない。
問題を起こすため、vyos-2のrouter-idをvyos-3より大きくする。
vyos-2
set protocols bgp 65012 parameters router-id 22.2.2.2
router-id変更によってvyos-2のBGPプロセスが再起動し、ログが表示される。
その時、不思議なことが起こった！
1812J
1812J#
*Jan 12 16:48:25.367: %BGP-3-NOTIFICATION: received from neighbor 192.168.1.2 6/6 (cease) 0 bytes
*Jan 12 16:48:25.367: %BGP-5-ADJCHANGE: neighbor 192.168.1.2 Down BGP Notification received
*Jan 12 16:48:27.371: %BGP-5-ADJCHANGE: neighbor 192.168.1.2 U
1812J#show ip bgp
BGP table version is 22, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.2 5 0 65012 i
* 192.168.1.3 0 0 65003 i
*> 192.168.1.1 10 0 65012 i
MEDが大きいvyos-1経由が最適経路になっている。
更におかしいのはここから。
vyos-1とのpeerをclearする。
1812J
1812J#
*Jan 12 16:50:27.367: %BGP-5-ADJCHANGE: neighbor 192.168.1.1 Down User reset
*Jan 12 16:50:27.371: %BGP-5-ADJCHANGE: neighbor 192.168.1.1 Up
1812J#show ip bgp
BGP table version is 23, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.1 10 0 65012 i
* 192.168.1.2 5 0 65012 i
*> 192.168.1.3 0 0 65003 i
今度はvyos-3が選ばれてしまった。
もっとやってみる。
1812J
1812J#clear ip bgp 192.168.1.3
1812J#
*Jan 12 16:51:30.471: %BGP-5-ADJCHANGE: neighbor 192.168.1.3 Down User reset
*Jan 12 16:51:30.475: %BGP-5-ADJCHANGE: neighbor 192.168.1.3 Up
1812J#show ip bgp
BGP table version is 24, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.3 0 0 65003 i
* 192.168.1.1 10 0 65012 i
*> 192.168.1.2 5 0 65012 i
----------------------------------------------
1812J#clear ip bgp 192.168.1.1
1812J#
*Jan 12 16:52:58.571: %BGP-5-ADJCHANGE: neighbor 192.168.1.1 Down User reset
*Jan 12 16:52:58.575: %BGP-5-ADJCHANGE: neighbor 192.168.1.1 Up
1812J#show ip bgp
BGP table version is 24, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.1 10 0 65012 i
* 192.168.1.3 0 0 65003 i
*> 192.168.1.2 5 0 65012 i
結局何が問題なのか
MEDを利用するとき、ネットワーク情報を受信する順番によって、最適経路が変わってしまう。
BGPの最適経路選択は（今回の機器では）以下を順に評価する
- 前略、LOCAL_PREFとか
- AS_PATH lengthが小さい
- MEDが小さい（最近のASが同じときのみ評価）
- iBGPよりeBGP
- Next Hopへのメトリックが小さい
- router-idが小さい（
bgp bestpath compare-routeridが有効なとき） - 後略
BGPテーブルをどうやって評価し、最適経路を決定するかは以下のようになる。
- BGPテーブルの一番上と二番目のネットワーク情報に注目する。
- 注目した二つについて、上記評価を順に実施する。この時、ある評価項目においてどちらかが優れていれば、そこで評価を終了する。それ以降の項目は評価しない。
- 優れていた方のネットワーク情報と、BGPテーブルの三つ目に注目する。以下同様に進める。
- 全てのネットワーク情報を評価したとき、最後に優れていた方が最適経路となる。
ここで、今回何が起こったか見てみる。
BGBテーブルがvyos-1、vyos-2、vyos-3の順であるとき、
- vyos-1とvyos-2に注目する。最近のAS はどちらも65012だから、MEDの評価をする。 MEDが小さいvyos-2が優れている。
- vyos-2とvyos-3に注目する。最近のASが異なるため、MEDの評価をしない。二つともeBGPであり、Next Hopへのメトリックも同じ。router-idが小さいvyos-3が優れている。
こうしてvyos-3経由が最適として選択される。
こんな感じ。
| BGPテーブルの位置 | 経由 | 最近のAS | MED | router-id |
|---|---|---|---|---|
| 1 | vyos-1 | 65012 | 10 | 1.1.1.1 |
| 2 | vyos-2 | 65012 | 5 | 22.2.2.2 |
| 同じAS | vyos-2の勝ち | 評価しない |
| BGPテーブルの位置 | 経由 | 最近のAS | MED | router-id |
|---|---|---|---|---|
| 2 | vyos-2 | 65012 | 5 | 22.2.2.2 |
| 3 | vyos-3 | 65003 | 0 | 3.3.3.3 |
| 異なるAS | 評価しない | vyos-3の勝ち |
BGPテーブルがvyos-2、vyos-3、vyos-1の順であれば、
- vyos-2とvyos-3に注目する。最近のAS が異なるため、MEDの評価をしない。 router-idが小さいvyos-3が優れている。
- vyos-3とvyos-1に注目する。最近のASが異なるため、MEDの評価をしない。router-idの小さいvyos-1が優れる。
こうしてvyos-1経由が最適として選択される。
こんな感じ。
| BGPテーブルの位置 | 経由 | 最近のAS | MED | router-id |
|---|---|---|---|---|
| 1 | vyos-2 | 65012 | 5 | 22.2.2.2 |
| 2 | vyos-3 | 65003 | 0 | 3.3.3.3 |
| 異なるAS | 評価しない | vyos-3の勝ち |
| BGPテーブルの位置 | 経由 | 最近のAS | MED | router-id |
|---|---|---|---|---|
| 2 | vyos-3 | 65003 | 0 | 3.3.3.3 |
| 3 | vyos-1 | 65012 | 10 | 1.1.1.1 |
| 異なるAS | 評価しない | vyos-1の勝ち |
このように、BGPテーブルの順によって、最適な経路が変わってしまう。
ここでdeterministic-medの出番である
これの対策が bgp deterministic-med。
以下のように設定する。
1812J
1812J(config)#router bgp 65009
1812J(config-router)#bgp deterministic-med
すると…
1812J
1812J#clear ip bgp 192.168.1.1
1812J#
*Jan 12 17:41:52.911: %BGP-5-ADJCHANGE: neighbor 192.168.1.1 Down User reset
*Jan 12 17:41:53.927: %BGP-5-ADJCHANGE: neighbor 192.168.1.1 Up
1812J#
1812J#show ip bgp
BGP table version is 29, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 192.168.2.0 192.168.1.3 0 0 65003 i
* 192.168.1.2 5 0 65012 i
* 192.168.1.1 10 0 65012 i
----------------------------------------------
1812J#clear ip bgp 192.168.1.3
1812J#
*Jan 12 17:42:41.007: %BGP-5-ADJCHANGE: neighbor 192.168.1.3 Down User reset
*Jan 12 17:42:41.011: %BGP-5-ADJCHANGE: neighbor 192.168.1.3 Up
1812J#
1812J#show ip bgp
BGP table version is 31, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 192.168.2.0 192.168.1.3 0 0 65003 i
* 192.168.1.2 5 0 65012 i
* 192.168.1.1 10 0 65012 i
----------------------------------------------
1812J#clear ip bgp 192.168.1.2
1812J#
*Jan 12 17:43:27.007: %BGP-5-ADJCHANGE: neighbor 192.168.1.2 Down User reset
*Jan 12 17:43:28.023: %BGP-5-ADJCHANGE: neighbor 192.168.1.2 Up
1812J#
1812J#show ip bgp
BGP table version is 31, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 192.168.2.0 192.168.1.3 0 0 65003 i
* 192.168.1.2 5 0 65012 i
* 192.168.1.1 10 0 65012 i
常にvyos-3が選ばれる。
これは最適経路を決定する方法が変わったため。
- あるASについて、そのASを最近のASとするネットワーク情報に注目し、その中で最適なものを決める。最近のASが同じだからMEDを評価する。
- 全てのASについて、同様に最適なものを決める。
- ASごとの最適なネットワーク情報の中で、最適なものを最適経路とする。
今回は
- 最近のASが65012の中では、vyos-2経由のMEDが小さい。vyos-2を選ぶ。
- 最近のASが65003のものはvyos-3経由しかない。
- vyos-2とvyos-3を比べる。router-idの小さいvyos-3が選ばれる。
ここでvyos-1のrouter-idはvyos-3より小さいから、1.でvyos-1が選ばれればvyos-1が最適経路になるはず。
vyos-1のMEDをvyos-2より小さくする。
vyos-1
set policy route-map SET-MED-10 rule 1 set metric 3
1812J
1812J#show ip bgp
BGP table version is 32, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
* 192.168.2.0 192.168.1.3 0 0 65003 i
*> 192.168.1.1 3 0 65012 i
* 192.168.1.2 5 0 65012 i
vyos-1経由が選ばれた。
まとめ
deterministic-medは複数のASから広告を受け、かつASごとにMEDの評価をする場合に最適経路選択に一貫性を持たせるものっぽい。
奥が深いなぁ…（しみじみ）
bgp always-compare-medについて
よく一緒に語られるコマンドにbgp always-compare-medがあります。
これを有効にすると、異なるASでもMEDを比較するようになるみたいです。
1812J
1812J(config)#router bgp 65009
1812J(config-router)#bgp always-compare-med
1812J#show ip bgp
BGP table version is 5, local router ID is 9.9.9.9
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 192.168.2.0 192.168.1.3 0 0 65003 i
* 192.168.1.1 3 0 65012 i
* 192.168.1.2 5 0 65012 i
MEDの小さいvyos-3が選ばれる。
参考
BGP で最適パスを選択するアルゴリズム (Document ID:13753)
https://www.cisco.com/c/ja_jp/support/docs/ip/border-gateway-protocol-bgp/13753-25.html
How BGP Routers Use the Multi-Exit Discriminator for Best Path Selection (Document ID:13759)
https://www.cisco.com/c/en/us/support/docs/ip/border-gateway-protocol-bgp/13759-37.html
ちなみに
物理的にはこうなっている。
vyosをlibvirtで作るときはこう！
（bridgeなどは事前に作っておく。）
example
virt-install --disk size=16,bus=virtio,pool=nlvol0 \
--network type=bridge,model=virtio,source=linbr0 \
--network type=direct,source=enp4s0,source.mode=vepa \
--memory 4096 --graphics vnc --cdrom /var/lib/libvirt/images/vyos-1.3-rolling-202001120217-amd64.iso \
--name vyos-1
# そしてこう！
virt-clone --file /var/lib/libvirt/nimages/vyos-2 --name vyos-2 --original vyos-1
