はじめに
ほぼ同じことやってる方がおりました。くやしい。
https://blog.swineson.me/en/use-linux-as-an-mpls-router/
そのうちvyosにも実装されるようなので、ここまで頑張る必要無いかもしれないです。
https://phabricator.vyos.net/T915
急にLinuxでMPLSが動かしたくなり、故に実行しました。
L3-VPNについて
RFC4364 らしいです。
結局のところ、MP-BGPとMPLSでVPNを実現します。
FRRoutingについて
ルーティングのためのソフトウェアらしいです。
BGPなどのルーティングプロトコルを実装するデーモンや、ネットワーク機器ライクなシェルなどが利用できます。
Quaggaのフォークです。
詳しくは公式ページがわかりやすいです。
http://docs.frrouting.org/en/latest/overview.html

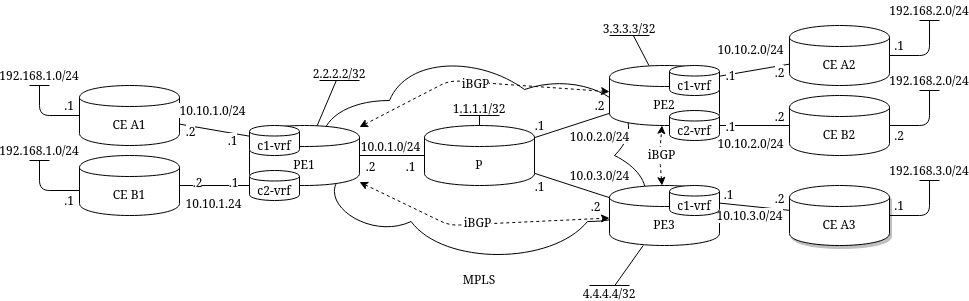

環境
以下のようにします。
- Pルータ
- P
- PEルータ
- PE1
- PE2
- PE3
- CEルータ（Customer A）
- CEA1
- CEA2
- CEA3
- CEルータ（Customer B）
- CEB1
- CEB2
最後には、
Customer AのルータはCustomer Aのルータと、Customer BのルータはCustomer Bのルータと通信できることを確認します。
ここですべてのノードはUbuntu VMとします。
以下です。
- Ubuntu 20.04 LTS
- Kernelは
5.4.0です。VRFやMPLSなど、古いカーネルでは対応していないことがあります。 - systemd-networkdに頼ったので、CentOSは厳しい…
- FRR 7.2.1
作業を始める前に
おおまかな流れを示します。
- VMごとに細かい設定を行う。
- PEルータ、PルータでIGPを動かす。
- LDPを有効にする。
- PEルータでMP-BGPを動かす。
- PEルータ、CEルータでルート情報を交換する。
- PEルータでルートの再配送設定を行う。
VM設定
VMの設定をLinuxらしく行っていきます。
再起動しても設定を維持できるように、設定ファイルを書き換えていきます。
FRRインストール
frr_install
sudo apt-get install frr
sudo systemctl enable frr
FRRをインストールしておきます。
systemd-networkdの有効化
/etc/netplan/00-config.yaml
# This is the network config written by 'subiquity'
network:
version: 2
まずは、昨今のUbuntuでおなじみのnetplanです。
すべてのインターフェイスで systemd-networkd を使いたいので、余分な設定は削除します。
このあとはインターフェイス用のファイルを作ります。
書式については systemd.netdev、 systemd.network 等のmanページがわかりやすいです。
Dummy Interface作成
すべてのルータで作成します。
Network機器のループバック代わりです。
/etc/systemd/network/dum0.netdev
[NetDev]
Kind=dummy
Name=dum0
VRF作成
PEルータで作成します。
FRRはネットワーク機器とは違い、VRFの作成はできないため、事前に作っておきます。
/etc/systemd/network/c1-vrf.netdev
[NetDev]
Kind=vrf
Name=c1-vrf
[VRF]
Table=10 # 適当な値。他のVRFとかぶらないもの。
/etc/systemd/network/c1-vrf.network
[Match]
Name=c1-vrf
/etc/systemd/network/c2-vrf.netdev
[NetDev]
Kind=vrf
Name=c2-vrf
[VRF]
Table=20 # 適当な値。他のVRFとかぶらないもの。
/etc/systemd/network/c2-vrf.network
[Match]
Name=c2-vrf
ここで、.networkファイルを作らないと、起動時にVRFがダウン状態になります。
ダウン状態では通信ができないようです。
ダウンした状態
$ ip link list type vrf
5: c1-vrf: <NOARP,MASTER> mtu 65536 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000
link/ether c2:bb:1b:ad:20:5f brd ff:ff:ff:ff:ff:ff
6: c2-vrf: <NOARP,MASTER> mtu 65536 qdisc noqueue state DOWN mode DEFAULT group default qlen 1000
link/ether d2:c3:87:fb:4f:fc brd ff:ff:ff:ff:ff:ff
アップした状態
$ ip link list type vrf
5: c1-vrf: <NOARP,MASTER,UP,LOWER_UP> mtu 65536 qdisc noqueue state UP mode DEFAULT group default qlen 1000
link/ether c2:bb:1b:ad:20:5f brd ff:ff:ff:ff:ff:ff
6: c2-vrf: <NOARP,MASTER,UP,LOWER_UP> mtu 65536 qdisc noqueue state UP mode DEFAULT group default qlen 1000
link/ether d2:c3:87:fb:4f:fc brd ff:ff:ff:ff:ff:ff
VRF割当て
インターフェイスにVRFを割り当てます。
構成に合わせて変更します。
/etc/systemd/network/ens7.network
[Match]
Name=ens7
[Network]
VRF=c1-vrf
/etc/systemd/network/ens8.network
[Match]
Name=ens8
[Network]
VRF=c2-vrf
MPLSモジュールロード、sysctl変数設定
必要なモジュールをロードします。
http://docs.frrouting.org/en/latest/installation.html にも記載があります。
mpls_routerはPEルータ、Pルータのみ必要です。
/etc/modules-load.d/modules.conf
# /etc/modules: kernel modules to load at boot time.
#
# This file contains the names of kernel modules that should be loaded
# at boot time, one per line. Lines beginning with "#" are ignored.
mpls_router
必要なsysctl変数を設定します。
やはり公式に記載があります。
net.ipv4.ip_forwardingはすべてのルータで必要です。
net.mpls.platform_labelsはすべてのPEルータ、Pルータで、
net.mpls.conf.<if>.inputはMPLSを動かすすべてのインターフェイスで必要です。
/etc/sysctl.d/local.conf
# これはすべてのルータで必要。IP Forwardingを有効化。
net.ipv4.ip_forward=1
# 以下はPルータ、PEルータのMPLSを使うインターフェイスで必要。
net.mpls.conf.ens3.input=1
net.mpls.conf.ens7.input=1
net.mpls.conf.dum0.input=1
# 以下はPルータとPEルータで必要。デフォルトの0では動作しない。
net.mpls.platform_labels=1024
また、Dummy Interfaceは起動時、
sysctlが適用されるタイミングでインターフェイスが存在しないため、上記設定が反映されません。
そのため、udevルールを追加して、インターフェイスが追加された時点でsysctlが適用されるようにします。
既存ルール（ /lib/udev/rules.d/99-systemd.rules あたり） を真似しました。
/etc/udev/rules.d/local.rules
# Apply sysctl variables to network devices.
ACTION=="add", SUBSYSTEM=="net", KERNEL!="lo", RUN+="/lib/systemd/systemd-sysctl --prefix=/net/mpls/conf/$name"
以上でInterfaceまわりの設定は終わりです。
このあたりでVMを再起動すると、設定が反映できます。
再起動せず、プロセス再起動、sysctlの手動適用などでも反映できます。
FRR Daemons設定
FRRの設定ファイルで起動するDaemonを指定します。
各プロトコルの意味は後の手順で明らかになります。
Pルータ
/etc/frr/daemons
# 略
bgpd=no
ospfd=yes
ospf6d=no
ripd=no
ripngd=no
isisd=no
pimd=no
ldpd=yes
nhrpd=no
eigrpd=no
# 略
PEルータ
/etc/frr/daemons
# 略
bgpd=yes
ospfd=yes
ospf6d=no
ripd=no
ripngd=no
isisd=no
pimd=no
ldpd=yes
nhrpd=no
eigrpd=no
# 略
CEルータ
/etc/frr/daemons
# 略
bgpd=no
ospfd=yes
ospf6d=no
ripd=no
ripngd=no
isisd=no
pimd=no
ldpd=no
nhrpd=no
eigrpd=no
# 略
FRRの設定を適用するには、VMを再起動するか、以下のコマンドを実行します。
frr
$ sudo systemctl reload frr
以降は、FRRの vtysh でネットワーク機器ライクに設定を行います。
ほんへです。
PEルータ、PルータでIGPを有効化
のちほど利用するので、すべてのPEルータ、PルータでIGPを動かし、
Dummy Interfaceに到達できるようにします。
今回はOSPFを利用します。
Pルータ
すべてのインターフェイスでOSPFを動作させます。
IGP(P)
$ sudo vtysh
# configure
(config)# interface dum0
(config-if)# ip address 1.1.1.1/32
(config-if)# exit
(config)# interface ens3
(config-if)# ip address 10.0.1.1/24
(config-if)# exit
(config)# interface ens7
(config-if)# ip address 10.0.2.1/24
(config-if)# exit
(config)# interface ens8
(config-if)# ip address 10.0.3.1/24
(config-if)# exit
(config)# router ospf
(config-router)# ospf router-id 1.1.1.1
(config-router)# network 1.1.1.1/32 area 0
(config-router)# network 10.0.1.0/24 area 0
(config-router)# network 10.0.2.0/24 area 0
(config-router)# network 10.0.3.0/24 area 0
(config-router)# end
# copy running-config startup-config
# ! 適宜configを保存する。
# ! 以降、Configの内容のみ示す。
PEルータ
CEルータと接続するインターフェイスはOSPFのnetworkコマンドで指定しないようにします。
（VRFが違うから、やろうとしてもできぬが…）
IGP(PE1-config)
interface dum0
ip address 2.2.2.2/32
!
interface ens3
ip address 10.0.1.2/24
!
router ospf
ospf router-id 2.2.2.2
network 2.2.2.2/32 area 0
network 10.0.1.0/24 area 0
!
PE2、PE3も同様にします。
IGP確認
すべてのダミーインターフェイスについて、ルートを学習したことを確認します。
Pルータで確認してみます。
IGP(P)
# show ip ospf neighbor
Neighbor ID Pri State Dead Time Address Interface RXmtL RqstL DBsmL
2.2.2.2 1 Full/Backup 39.851s 10.0.1.2 ens3:10.0.1.1 0 0 0
3.3.3.3 1 Full/Backup 32.337s 10.0.2.2 ens7:10.0.2.1 0 0 0
4.4.4.4 1 Full/Backup 37.635s 10.0.3.2 ens8:10.0.3.1 0 0 0
# show ip route
Codes: K - kernel route, C - connected, S - static, R - RIP,
O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
T - Table, v - VNC, V - VNC-Direct, A - Babel, D - SHARP,
F - PBR, f - OpenFabric,
> - selected route, * - FIB route, q - queued route, r - rejected route
O 1.1.1.1/32 [110/10] via 0.0.0.0, dum0 onlink, 00:07:20
C>* 1.1.1.1/32 is directly connected, dum0, 00:08:21
O>* 2.2.2.2/32 [110/11] via 10.0.1.2, ens3, 00:03:54
O>* 3.3.3.3/32 [110/11] via 10.0.2.2, ens7, 00:02:27
O>* 4.4.4.4/32 [110/11] via 10.0.3.2, ens8, 00:01:02
O 10.0.1.0/24 [110/1] is directly connected, ens3, 00:07:14
C>* 10.0.1.0/24 is directly connected, ens3, 00:08:10
O 10.0.2.0/24 [110/1] is directly connected, ens7, 00:07:07
C>* 10.0.2.0/24 is directly connected, ens7, 00:07:59
O 10.0.3.0/24 [110/1] is directly connected, ens8, 00:07:02
C>* 10.0.3.0/24 is directly connected, ens8, 00:07:37
LDP有効化
LDPを有効にします。
隣接するルータとLabel情報をやりとりすることで、MPLSネットワーク内ではIPアドレスではなくLabelをもとにデータを転送することが可能になります。
Pルータ
LDP(P)
mpls ldp
!
address-family ipv4
discovery transport-address 1.1.1.1
!
interface dum0
!
interface ens3
!
interface ens7
!
interface ens8
!
exit-address-family
!
!
PEルータ
CEルータと接続するインターフェイスは…（以下略
LDP(PE1)
mpls ldp
!
address-family ipv4
discovery transport-address 2.2.2.2
!
interface dum0
!
interface ens3
!
exit-address-family
!
!
PE2、PE3も同様にします。
LDP確認
Label情報が交換されていることを確認します。
Pルータで確認してみます。
LDP(P)
# show mpls ldp neighbor
AF ID State Remote Address Uptime
ipv4 10.0.1.2 OPERATIONAL 2.2.2.2 00:02:36
ipv4 10.0.2.2 OPERATIONAL 3.3.3.3 00:01:36
ipv4 10.0.3.2 OPERATIONAL 4.4.4.4 00:00:10
# show mpls ldp binding
AF Destination Nexthop Local Label Remote Label In Use
ipv4 1.1.1.1/32 10.0.1.2 imp-null 16 no
ipv4 1.1.1.1/32 10.0.2.2 imp-null 16 no
ipv4 1.1.1.1/32 10.0.3.2 imp-null 16 no
ipv4 2.2.2.2/32 10.0.1.2 16 imp-null yes
ipv4 2.2.2.2/32 10.0.2.2 16 17 no
ipv4 2.2.2.2/32 10.0.3.2 16 17 no
ipv4 3.3.3.3/32 10.0.1.2 17 19 no
ipv4 3.3.3.3/32 10.0.2.2 17 imp-null yes
ipv4 3.3.3.3/32 10.0.3.2 17 18 no
ipv4 4.4.4.4/32 10.0.1.2 18 20 no
ipv4 4.4.4.4/32 10.0.2.2 18 20 no
ipv4 4.4.4.4/32 10.0.3.2 18 imp-null yes
ipv4 10.0.1.0/24 10.0.1.2 imp-null imp-null no
ipv4 10.0.1.0/24 10.0.2.2 imp-null 18 no
ipv4 10.0.1.0/24 10.0.3.2 imp-null 19 no
ipv4 10.0.2.0/24 10.0.1.2 imp-null 17 no
ipv4 10.0.2.0/24 10.0.2.2 imp-null imp-null no
ipv4 10.0.2.0/24 10.0.3.2 imp-null 20 no
ipv4 10.0.3.0/24 10.0.1.2 imp-null 18 no
ipv4 10.0.3.0/24 10.0.2.2 imp-null 19 no
ipv4 10.0.3.0/24 10.0.3.2 imp-null imp-null no
# show mpls table
Inbound Outbound
Label Type Nexthop Label
-------- ------- --------------- --------
16 LDP 10.0.1.2 implicit-null
17 LDP 10.0.2.2 implicit-null
18 LDP 10.0.3.2 implicit-null
MP-BGP設定
PEルータでMP-BGPの設定をします。
VRFごとのIPv4設定と、VPN-IPv4の設定が必要です。
やはりわかりやすい公式
http://docs.frrouting.org/en/latest/bgp.html
VPN-IPv4 Address Family設定
通常のBGP設定を行い、PE間でiBGPを動かします。
加えて、VPN-IPv4のアドレス情報をやりとりするようにPeerに対して設定します。
（他に有名なコマンドとしてsend-community ...があり、Extended Communityを有効にするために使うのですが、デフォルトで有効なようです。）
BGP(PE1)
router bgp 65001
neighbor 3.3.3.3 remote-as 65001
neighbor 3.3.3.3 update-source 2.2.2.2
neighbor 4.4.4.4 remote-as 65001
neighbor 4.4.4.4 update-source 2.2.2.2
!
address-family ipv4 vpn
neighbor 3.3.3.3 activate
neighbor 4.4.4.4 activate
exit-address-family
!
PE2、PE3でも同様にします。
IPv4 Address Family設定
各VRFでBGPを動かします。
また、VPN-IPv4アドレスを構成するためのRDと、Attributeとしてアドレス情報に関連付けるためのRTを指定します。
なんでも動きますが、どちらも<AS>:<数字>としました。
このとき、同じCustomerのRTはすべてのPEで同じものにします。
BGP(IPv4)
router bgp 65001 vrf c1-vrf
!
address-family ipv4 unicast
label vpn export auto
rd vpn export 65001:1
rt vpn both 65001:1
export vpn
import vpn
exit-address-family
!
router bgp 65001 vrf c2-vrf
!
address-family ipv4 unicast
label vpn export auto
rd vpn export 65001:2
rt vpn both 65001:2
export vpn
import vpn
exit-address-family
!
PE2、PE3でも設定します。
BGP確認
Neighbor状態を確認します。
PE1でやってみます。
BGP(PE1)
# show ip bgp summary
IPv4 Unicast Summary:
BGP router identifier 10.0.1.2, local AS number 65001 vrf-id 0
BGP table version 0
RIB entries 0, using 0 bytes of memory
Peers 2, using 41 KiB of memory
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
3.3.3.3 4 65001 14 14 0 0 0 00:04:54 0
4.4.4.4 4 65001 13 14 0 0 0 00:04:01 0
Total number of neighbors 2
IPv4 VPN Summary:
BGP router identifier 10.0.1.2, local AS number 65001 vrf-id 0
BGP table version 0
RIB entries 0, using 0 bytes of memory
Peers 2, using 41 KiB of memory
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
3.3.3.3 4 65001 14 14 0 0 0 00:04:54 0
4.4.4.4 4 65001 13 14 0 0 0 00:04:01 0
Total number of neighbors 2
#
#
# show ip bgp neighbor
BGP neighbor is 3.3.3.3, remote AS 65001, local AS 65001, internal link
Hostname: PE2
BGP version 4, remote router ID 10.0.2.2, local router ID 10.0.1.2
BGP state = Established, up for 00:05:42
Last read 00:00:42, Last write 00:00:42
Hold time is 180, keepalive interval is 60 seconds
Neighbor capabilities:
4 Byte AS: advertised and received
AddPath:
IPv4 Unicast: RX advertised IPv4 Unicast and received
IPv4 VPN: RX advertised IPv4 VPN and received
Route refresh: advertised and received(old & new)
Address Family IPv4 Unicast: advertised and received
Address Family IPv4 VPN: advertised and received
Hostname Capability: advertised (name: PE1,domain name: n/a) received (name: PE2,domain name: n/a)
Graceful Restart Capabilty: advertised and received
Remote Restart timer is 120 seconds
Address families by peer:
none
Graceful restart information:
End-of-RIB send: IPv4 Unicast, IPv4 VPN
End-of-RIB received: IPv4 Unicast, IPv4 VPN
Message statistics:
Inq depth is 0
Outq depth is 0
Sent Rcvd
Opens: 3 3
Notifications: 2 2
Updates: 3 3
Keepalives: 7 7
Route Refresh: 0 0
Capability: 0 0
Total: 15 15
Minimum time between advertisement runs is 0 seconds
Update source is 2.2.2.2
For address family: IPv4 Unicast
Update group 2, subgroup 2
Packet Queue length 0
Community attribute sent to this neighbor(all)
0 accepted prefixes
For address family: IPv4 VPN
Update group 3, subgroup 3
Packet Queue length 0
Community attribute sent to this neighbor(all)
0 accepted prefixes
Connections established 2; dropped 1
Last reset 00:05:44, No AFI/SAFI activated for peer
Message received that caused BGP to send a NOTIFICATION:
FFFFFFFF FFFFFFFF FFFFFFFF FFFFFFFF
00580104 FDE900B4 0A000202 3B020601
04000100 01020601 04000100 80020280
00020202 00020641 040000FD E9020A45
08000101 01000180 01020749 05035045
32000204 40028078
Local host: 2.2.2.2, Local port: 179
Foreign host: 3.3.3.3, Foreign port: 38767
Nexthop: 2.2.2.2
Nexthop global: fe80::30c0:f9ff:fe1d:dbba
Nexthop local: fe80::30c0:f9ff:fe1d:dbba
BGP connection: non shared network
BGP Connect Retry Timer in Seconds: 120
Read thread: on Write thread: on FD used: 26
BGP neighbor is 4.4.4.4, remote AS 65001, local AS 65001, internal link
Hostname: PE3
## <略>
Establishedであることを確認します。
PEルータ、CEルータでルート情報交換
今回はOSPFでルート情報を交換します。
CEルータ
普通にOSPFを動かします。
OSPF(CEA1)
interface dum0
ip address 192.168.1.1/24
!
interface ens3
ip address 10.10.1.2/24
!
router ospf
network 192.168.1.0/24 area 0
network 10.10.1.0/24 area 0
!
CEA2、CEA3、CEB1、CEB2も同様にします。
PEルータ
VRFごとにOSPFを動かします。
OSPF(PE1)
interface ens7 vrf c1-vrf
ip address 10.10.1.1/24
!
interface ens8 vrf c2-vrf
ip address 10.10.1.1/24
!
router ospf vrf c1-vrf
network 10.10.1.0/24 area 0
!
router ospf vrf c2-vrf
network 10.10.1.0/24 area 0
!
PE2、PE3も同様にします。
再配送設定
PEルータで再配送の設定を行います。
Redistribute(PE)
router bgp 65001 vrf c1-vrf
!
address-family ipv4 unicast
redistribute ospf
exit-address-family
!
router bgp 65001 vrf c2-vrf
!
address-family ipv4 unicast
redistribute ospf
exit-address-family
!
router ospf vrf c1-vrf
redistribute bgp
!
router ospf vrf c2-vrf
redistribute bgp
!
PE2、PE3でも同様にします。
PE1で確認します。
Route(PE)
# show bgp ipv4 vpn
BGP table version is 3, local router ID is 10.0.1.2, vrf id 0
Default local pref 100, local AS 65001
Status codes: s suppressed, d damped, h history, * valid, > best, = multipath,
i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
Route Distinguisher: 65001:1
*> 192.168.1.0/24 10.10.1.2@5< 11 32768 ?
UN=10.10.1.2 EC{65001:1} label=144 type=bgp, subtype=5
*>i192.168.2.0/24 3.3.3.3 11 100 0 ?
UN=3.3.3.3 EC{65001:1} label=144 type=bgp, subtype=0
*>i192.168.3.0/24 4.4.4.4 11 100 0 ?
UN=4.4.4.4 EC{65001:1} label=144 type=bgp, subtype=0
Route Distinguisher: 65001:2
*> 192.168.1.0/24 10.10.1.2@6< 11 32768 ?
UN=10.10.1.2 EC{65001:2} label=145 type=bgp, subtype=5
*>i192.168.2.0/24 3.3.3.3 11 100 0 ?
UN=3.3.3.3 EC{65001:2} label=145 type=bgp, subtype=0
Displayed 5 routes and 5 total paths
# show bgp vrf c1-vrf ipv4
BGP table version is 3, local router ID is 10.10.1.1, vrf id 5
Default local pref 100, local AS 65001
Status codes: s suppressed, d damped, h history, * valid, > best, = multipath,
i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes: i - IGP, e - EGP, ? - incomplete
Network Next Hop Metric LocPrf Weight Path
*> 192.168.1.0/24 10.10.1.2 11 32768 ?
*> 192.168.2.0/24 3.3.3.3@0< 11 100 0 ?
*> 192.168.3.0/24 4.4.4.4@0< 11 100 0 ?
Displayed 3 routes and 3 total paths
# show ip route vrf c1-vrf
Codes: K - kernel route, C - connected, S - static, R - RIP,
O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
T - Table, v - VNC, V - VNC-Direct, A - Babel, D - SHARP,
F - PBR, f - OpenFabric,
> - selected route, * - FIB route, q - queued route, r - rejected route
VRF c1-vrf:
O 10.10.1.0/24 [110/1] is directly connected, ens7, 00:20:47
C>* 10.10.1.0/24 is directly connected, ens7, 00:21:44
O>* 192.168.1.0/24 [110/11] via 10.10.1.2, ens7, 00:18:07
B> 192.168.2.0/24 [200/11] via 3.3.3.3(vrf default) (recursive), label 144, 00:04:39
* via 10.0.1.1, ens3(vrf default), label 17/144, 00:04:39
B> 192.168.3.0/24 [200/11] via 4.4.4.4(vrf default) (recursive), label 144, 00:04:12
* via 10.0.1.1, ens3(vrf default), label 18/144, 00:04:12
これで設定は完了です。

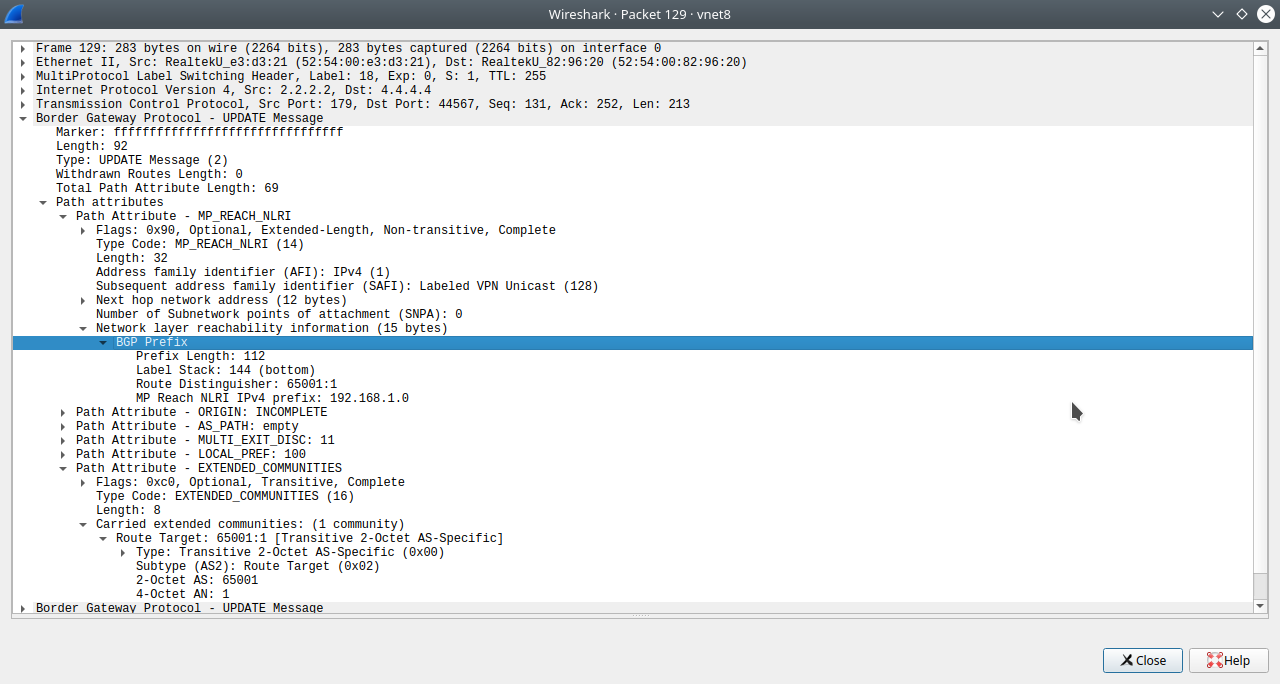

ちなみに、このあたりでパケットキャプチャするとBGPのUpdateが見えることがあります。
（vtyshでclear bgp *としても確認できます。）
RDやRTを探すのは楽しいですね。
動作確認
CEルータでPingしてVPN動作を確認できます。
このとき、普通にするとPEに向かうインターフェイス（ens3）を使ってしまいます。
このアドレスは広告しておらずReplyができないため、明示的にdum0のアドレスを指定します。
# route。192.168.3.0/24を知っている。
$ ip r
10.10.1.0/24 dev ens3 proto kernel scope link src 10.10.1.2
192.168.1.0/24 dev dum0 proto kernel scope link src 192.168.1.1
192.168.2.0/24 via 10.10.1.1 dev ens3 proto ospf metric 20
192.168.3.0/24 via 10.10.1.1 dev ens3 proto ospf metric 20
$ ping -I 192.168.1.1 192.168.2.1
PING 192.168.2.1 (192.168.2.1) from 192.168.1.1 : 56(84) bytes of data.
64 bytes from 192.168.2.1: icmp_seq=1 ttl=62 time=4.80 ms
64 bytes from 192.168.2.1: icmp_seq=2 ttl=62 time=1.04 ms
64 bytes from 192.168.2.1: icmp_seq=3 ttl=62 time=0.942 ms
^C
--- 192.168.2.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2004ms
rtt min/avg/max/mdev = 0.942/2.262/4.803/1.797 ms
このとき、パケットキャプチャを使うと面白いです。

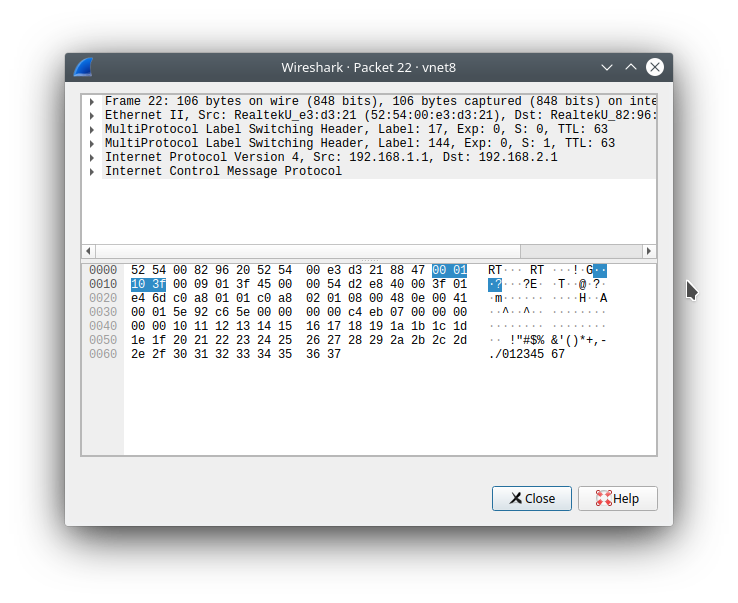

例えば、PE1のインターフェイスでは以下のように見えます。
MPLSのラベルが２つあるようです。
いろいろな宛先にPingしてみます。
Ping(CEA1)
# CEA2のdum0、届く
$ ping -I 192.168.1.1 192.168.2.1
PING 192.168.2.1 (192.168.2.1) from 192.168.1.1 : 56(84) bytes of data.
64 bytes from 192.168.2.1: icmp_seq=1 ttl=62 time=0.927 ms
64 bytes from 192.168.2.1: icmp_seq=2 ttl=62 time=0.988 ms
64 bytes from 192.168.2.1: icmp_seq=3 ttl=62 time=1.00 ms
^C
--- 192.168.2.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 0.927/0.973/1.004/0.033 ms
# CEA3のdum0、届く
$ ping -I 192.168.1.1 192.168.3.1
PING 192.168.3.1 (192.168.3.1) from 192.168.1.1 : 56(84) bytes of data.
64 bytes from 192.168.3.1: icmp_seq=1 ttl=62 time=0.950 ms
64 bytes from 192.168.3.1: icmp_seq=2 ttl=62 time=1.10 ms
64 bytes from 192.168.3.1: icmp_seq=3 ttl=62 time=0.951 ms
^C
--- 192.168.3.1 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 0.950/1.000/1.101/0.070 ms
このとき、CEA2への通信とCEA3への通信を比べると、ラベルが少し異なります。

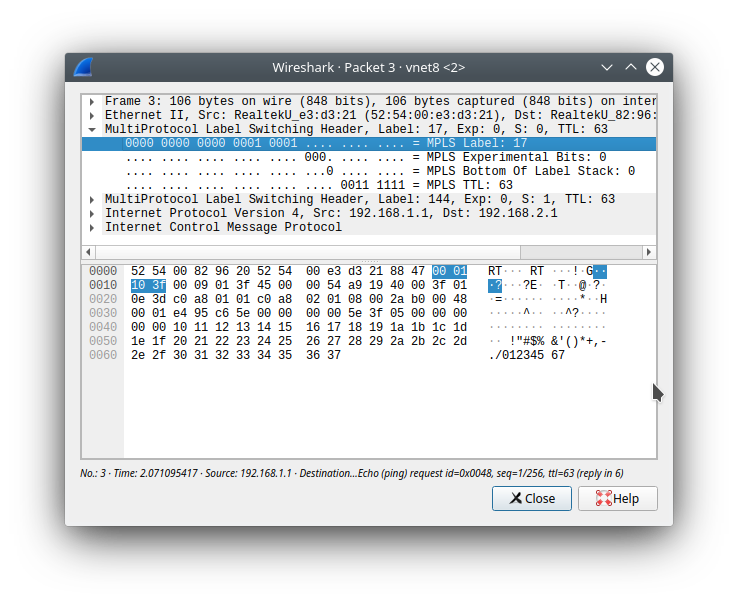

CEA2に向かうとき、ラベルは 17。

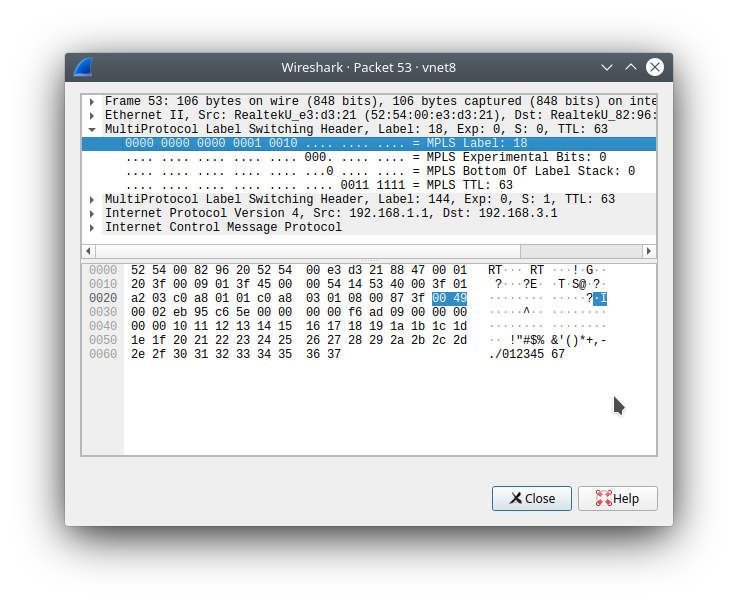

CEA2に向かうとき、ラベルは 18。
念のため、CEB2のdum0と通信しないことを確認します。
Ping(CEA1)
# CEB2のdum0と同じアドレスだが、届かん。
$ ping -I 192.168.1.1 192.168.2.2
PING 192.168.2.2 (192.168.2.2) from 192.168.1.1 : 56(84) bytes of data.
^C
--- 192.168.2.2 ping statistics ---
3 packets transmitted, 0 received, 100% packet loss, time 2032ms
CEB1でも確認してみます。
Ping(CEB1)
# route。192.168.3.0/24は知らない。
$ ip r
10.10.1.0/24 dev ens3 proto kernel scope link src 10.10.1.2
192.168.1.0/24 dev dum0 proto kernel scope link src 192.168.1.1
192.168.2.0/24 via 10.10.1.1 dev ens3 proto ospf metric 20
# CEB2のdum0、届く。
$ ping -I 192.168.1.1 192.168.2.2
PING 192.168.2.2 (192.168.2.2) from 192.168.1.1 : 56(84) bytes of data.
64 bytes from 192.168.2.2: icmp_seq=1 ttl=62 time=0.895 ms
64 bytes from 192.168.2.2: icmp_seq=2 ttl=62 time=1.12 ms
64 bytes from 192.168.2.2: icmp_seq=3 ttl=62 time=1.02 ms
^C
--- 192.168.2.2 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 0.895/1.012/1.119/0.091 ms
# CEA2のdum0と同じアドレスだが、届かん。
$ ping -I 192.168.1.1 192.168.2.1
PING 192.168.2.1 (192.168.2.1) from 192.168.1.1 : 56(84) bytes of data.
^C
--- 192.168.2.1 ping statistics ---
3 packets transmitted, 0 received, 100% packet loss, time 2035ms

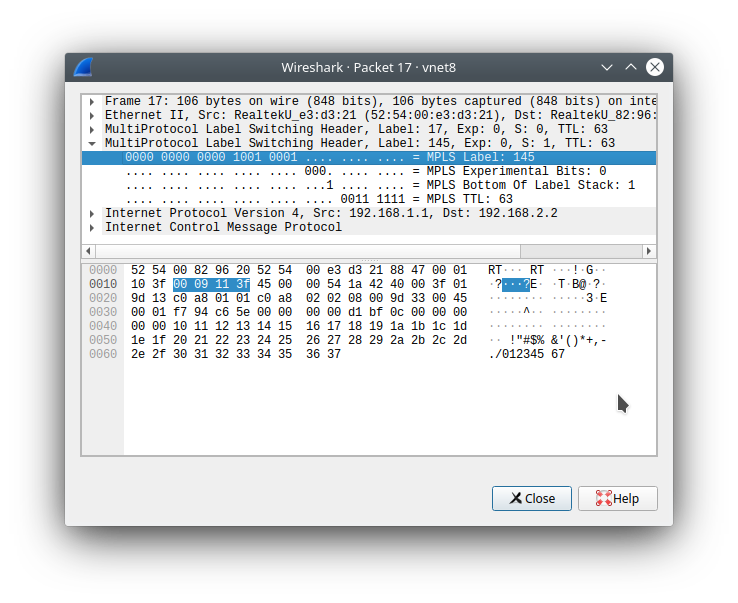

CEB2への通信をキャプチャすると、ラベルが少し異なります。
CEA2への通信と比較すると、ラベルが144から145になっています。
だいたい動いてそうですね。
終わりに
動いてよかった（小並）。
ちなみにPEルータで、VPN内のアドレスや他VRFのアドレスがデフォルトVRFのアドレスと一致するとうまく動かないみたいです。
宛先アドレスがインターフェイスアドレスと一致したとき、PEルータがパケットを処理してしまいます。（転送しない）
設定が足りないのか仕様なのか不明です。
EVPNもやりたい。
