PYNQでFPGAプログラム大全(Xilinx編) - それUbuntuで→Macでも！

記事を書く度にやってることが違かったりするんですが、
今回はFPGAプログラム大全の内容をPYNQでやります。（コロナで出掛けられないし）
本書で取り扱っているボードではないですが、PYNQでもできますと書いてあります。
PYNQ向けのファイルも用意されています。（ただしサポート対象外）

本はこちら
FPGAプログラミング大全 Xilinx編

そしてうちにはWindowsがないので、Ubuntuでやります。
さらに(少し湾曲した表現で言えば)Macでもやります。

Vivadoのインストール

本書のAppendix Ⅰに従ってVivadoをインストールします。バージョンは本に従って2016.2です。もちろんLinux版をダウンロードします。
Vivado Design Suite - HLx Edition - 2016.2 Full Product Installation

ダウンロードしたら適当な場所において、実行権限をつけて実行します。

$ chmod 755 Xilinx_Vivado_SDK_2016.2_0605_1_Lin64.bin
$ sh Xilinx_Vivado_SDK_2016.2_0605_1_Lin64.bin
# 実行権限つけたらsh要らないか・・・。

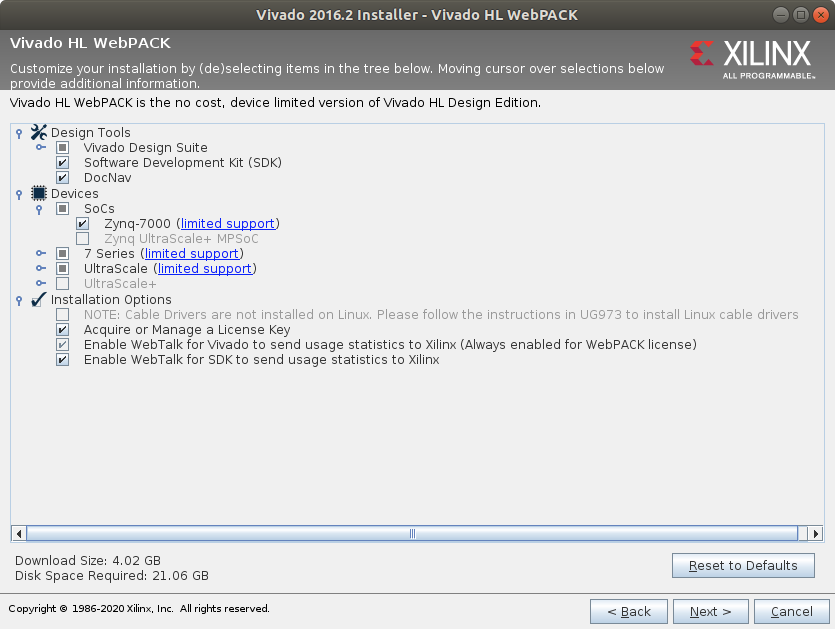

図Ⅰ-4のところ、Linuxには「Install Cable Drivers」がありません。
代わりにNoteが書いてあります。が、全く見ていなくてあとで困りました。

インストール先は/opt/配下にしました。（権限がないと言われたので、/opt/Xilinxを手動で作りました。）

Appendix Ⅰ-2についてですが、PYNQのボードファイルはないのと、
LinuxにはUSBシリアル変換ドライバがデフォルトでインストールされているので不要です。
（FTDIのサイトからのダウンロード、インストールは不要という意味で。）

PNYQ用の設計データの準備

こちらのサポートサイトにPYNQ用の設計データがあるので、
ダウンロードしておきます。
FPGAプログラミング大全 Xilinx編｜サポート｜秀和システム

ダウンロードしたzipファイルの中にある、「PYNQ-Z1利用時の補足.pdf」というファイルは、
よく目を通して起きましょう。

XQuartzのインストール（Mac)

Ubuntuはちょっと離れた場所にあるので、MacでVivado使いたいなー。
でもMac版はないしなー、ということでXでUbuntuに繋ぎます。

必要なのはXquartzです。
XQuartz
最終更新は2016-10-29ですが、Catalinaでもちゃんと動きました。
インストールしたあとはログアウト→ログインをします。

XQuartz(xterm)を起動したら、

$ ssh -X [e-mail]

と、Xオプションをつけてssh接続します。

$ /opt/Xilinx/Vivado/2016.2/bin/vivado &

と起動すれば、MacでVivadoが起動します。（実際にはMacで起動したように見えるだけ。）

ここでうっとり。。。

実はXQuartzをインストールした環境であれば、
terminal.appでssh -Xしても大丈夫です。
X Windowが必要になったら自動的にXQuartzが起動します。
xtermは日本語対応していないので、地味に不便。

プロジェクトの作成

ここまで準備できたら第2章を進めます。

UbuntuとPYNQを繋ぐときにJP4(boot mode)をJTAGにします。

ボードの選択（図2-4）のところではPartsを選んで、「xc7z020clg400-1」を選択する。
詳細はPYNQ-Z1利用時の補足.pdfを参照。

回路記述ファイル(blink.v)と制約ファイル(blink.xdc)はサポートサイトからダウンロードしたzipファイルに入っているものを使います。

と進んだところで、問題が発生。
【2-1-8】のOpen Target→Auto Connectを選んでも、「There is no current hw_target.」と出て何も出てきません。。。

Cable Driverのインストール

インストール時のNoteをちゃんと読まなかったためにちゃんとZYNQをちゃんと認識できていなかったようです。

ここはTry and Errorでやったので、正しい手順ではないかもしれません。

1．　VCP Driver

まずはWindowsと同じように、FTDIのVCP Driverを見てみます。
Virtual COM Port Drivers
Linuxの行を見てみるとドライバーはなくTN-101を見ろって書いてあるので見てみます。
99-usbftdi.rulesというrulesファイルを作れと書いてあるので作ってみます。
ProductID(PID/idProduct/product)はlsusbで確認した値を入れます。

$ lsusb
Bus 001 Device 010: ID 0403:6010 Future Technology Devices International, Ltd FT2232C Dual USB-UART/FIFO IC
# 上記では6010がProductID。0403はVendorID。

さらにPDFの下の方に

It is not possible to access the Virtual COM port in Ubuntu until the “brltty” port is removed. This is done as
follows:
sudo apt-get remove brltty <CR>

とあるので、brlttyを削除します。

2.　Cable Driverのインストール
Appendix Ⅰの「USB-JTAGドライバのトラブル」を参照して、
Cable Driverのインストールをしてみました。

Linux版では、インストーラーは、
/opt/Xilinx/Vivado/2016.2/data/xicom/cable_drivers/lin64/install_script/install_drivers
にあります。
そこにあるinstall_driversを実行すると、
同じフォルダにあるinstall_digilent.shとsetup_pcusbが実行されて、
52-xilinx-digilent-usb.rulesと52-xilinx-pcusb.rulesが
/etc/udev/rules.d/にコピーされるようです。

$ cd /opt/Xilinx/Vivado/2016.2/data/xicom/cable_drivers/lin64/install_script/install_drivers
$ sudo sh install_drivers
$ udevadm control --reload-rules
# 多分これで良いんだと思うけど、よくわからなかったのでOS再起動をしました。

と、ここまでやったらちゃんとボードが認識されるようになりました。

実はボードファイルもある

実はPYNQ-Z1のボードファイルもあります。
こちらを使っても良さそうです。
Board Settings — Python productivity for Zynq (Pynq)

無事にLチカ

なんやかんやありましたが、無事macからリモートで、Ubuntuに接続されたPYNQでLチカするところまでたどり着きました。
で、ここで重要なことに気がついたんですが、リモートなのでLチカしてても見えませんね。。。

Appendix UG973

さて、インストールのときに無視してしまったUG973についてあとから調べました。
UG973とはVivadoのUser Guideのことでした。
そしてそれを見たところ、しっかりとLinuxのCable Driverのインストールについて書いてあります。
手順は上と一緒なので割愛します。

Vivado Design Suite ユーザー ガイド

これを見ると52-xilinx-ftdi-usb.rulesもあるみたいだけど、2016.2にはなかったなぁ。

Appendix Macでも

リモートにあるとLチカ見られなくてしょんぼりしてましたが、
Ubuntuでbitファイルを作って、それをJupyter Notebookで実行してあげればよさそうです。（ちょっと面倒だけど。）
順をおっていうと、

1. Ubuntuのvivadoでbitファイルを作成
2. Ubuntuで作ったbitファイルとtclファイルをPYNQ-Z1に転送
3. PYNQのJupyter Notebookで新しいノートを作成
4. Overlayでbitファイルを読み込み
5. PYNQでLチカ！

という流れです。4では以下のようにOverlayします。

from pynq import Overlay
Overlay("blink.bit")
# ノートとblink.bit(とblink.tcl)が同じフォルダにあります。

Lチカを止めるときはPROGボタンを押します。

これでやっとMacを使って、PYNQでFPGAプログラムの勉強ができそうです。
