デバイスもクラウドもNode-REDを使ってIoTしてみる

More than 3 years have passed since last update.

Raspberry PiとクラウドのNode-REDを利用して、
簡単なIoTプロトタイピングを楽にやってみよう、というコンセプトの記事です。

概要

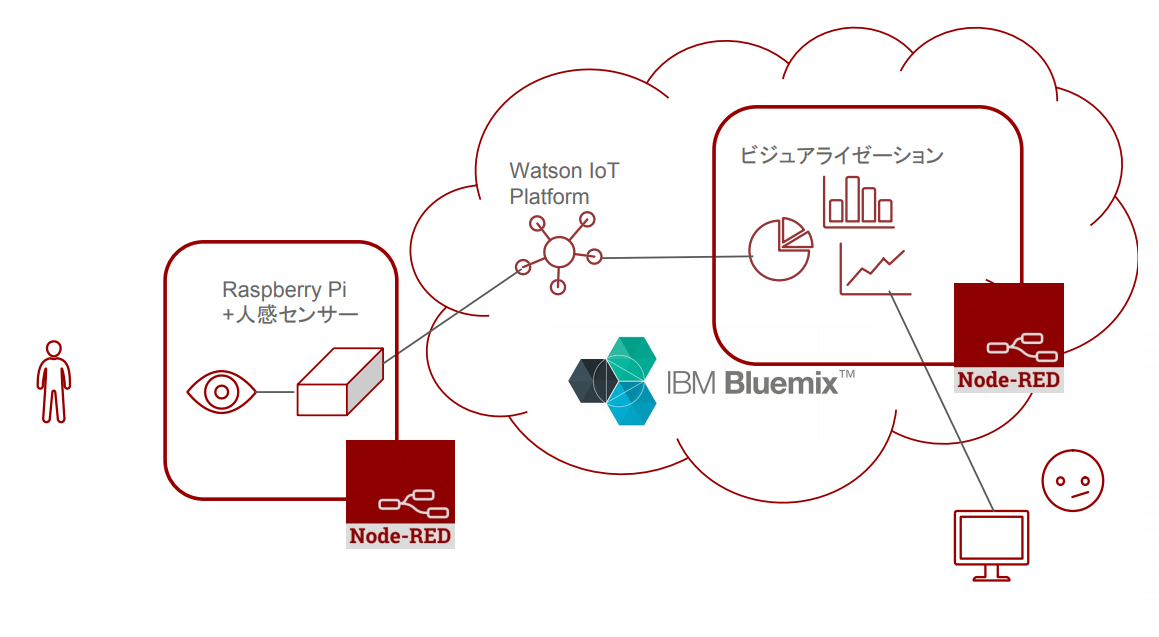

家に置いたRaspberry Piに繋いだ人感センサーで検知したデータを、
外にいながらウォッチするというシステムを作りました。

Watson IoT Platformを間に挟んで、
デバイス側とクラウド側の両方をNode-REDで構成します。

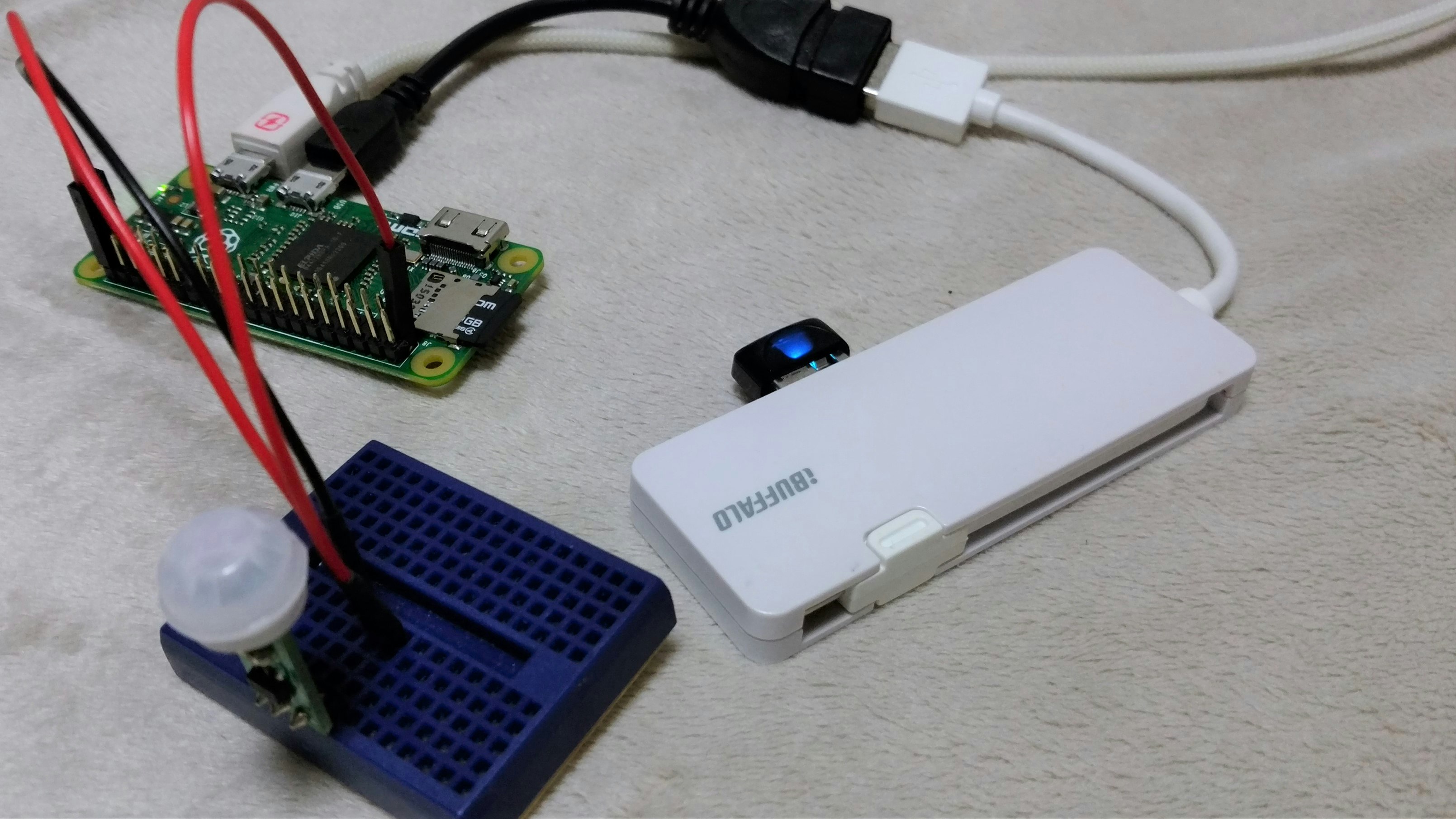

デバイスはこちら。


Raspberry Pi Zeroに人感センサーを接続しています。
USBハブの先についているドングルは、WiFi子機です。
自宅の無線LANに繋がっています。

メリット

  • プログラミング(コーディング)はゼロあるいは最小限で実現できる
  • 短時間で設定して試して遊べる

使用したもの

  • Raspberry Pi
  • センサー類
  • Bluemix(IBM Cloud)のアカウント

なんでIBM Cloud(Bluemix)?

他のクラウドでも同様の環境を構築できますが、
Node-REDをワンボタンでデプロイできることや、
Raspberry Piから、Watson IoTに接続するノードを
すぐ使うことができるので、一番楽だという理由です。

つくってみよう

クラウド側の準備

IBM Cloudから、Watson IoT Platformと
Node-REDを利用開始します。

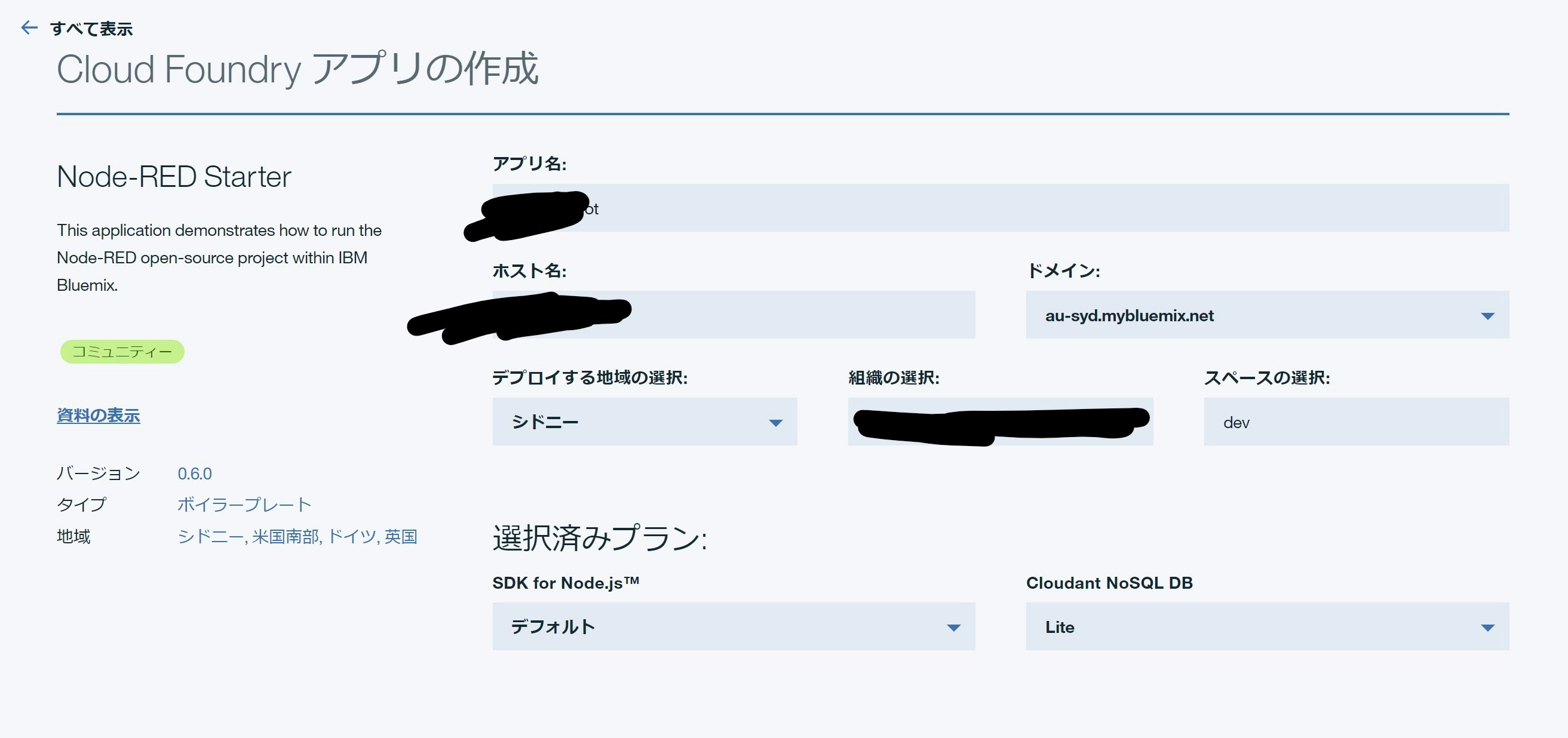

まず、Node-REDをデプロイします。ここでつけた名前がURLになります。


Watson IoT Platformでは、
デバイスを登録して、認証情報を取得します。
はじめて利用する場合は、
デバイスタイプの作成⇒デバイスの登録
という順で実施します。

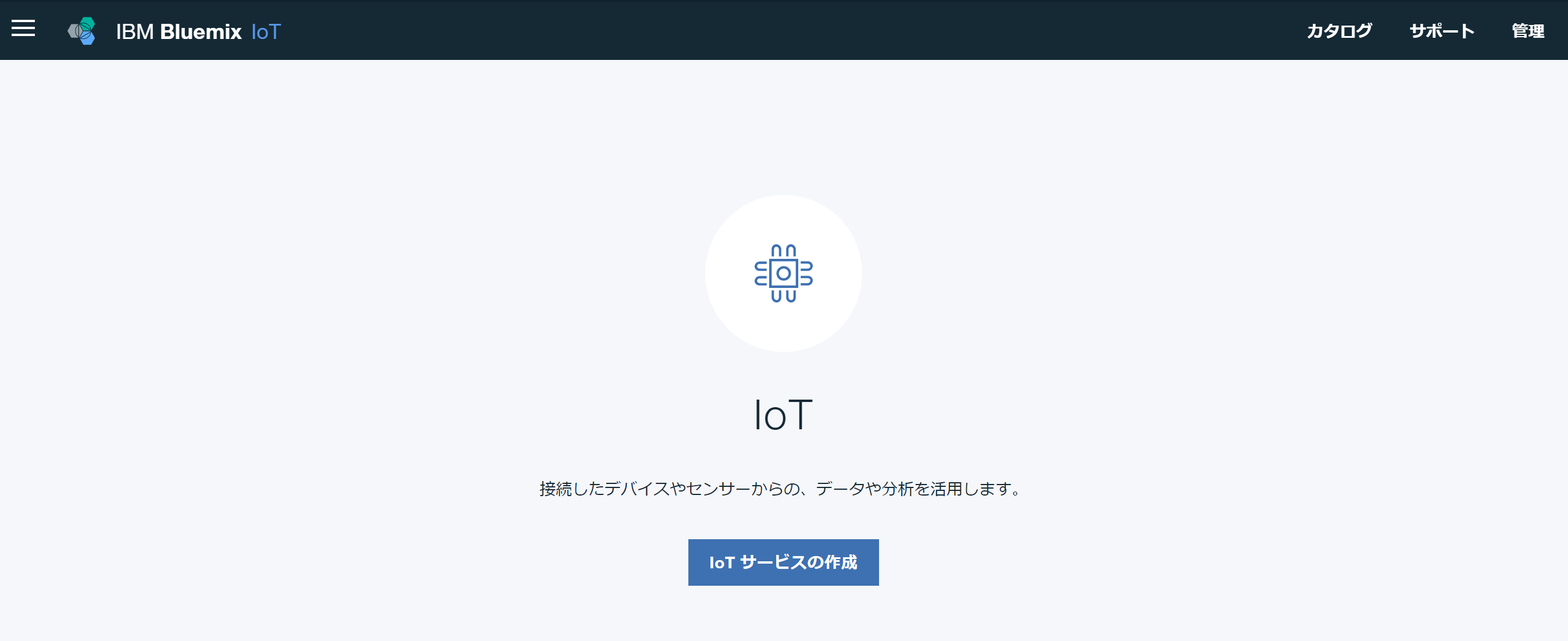

IoTサービスの開始。

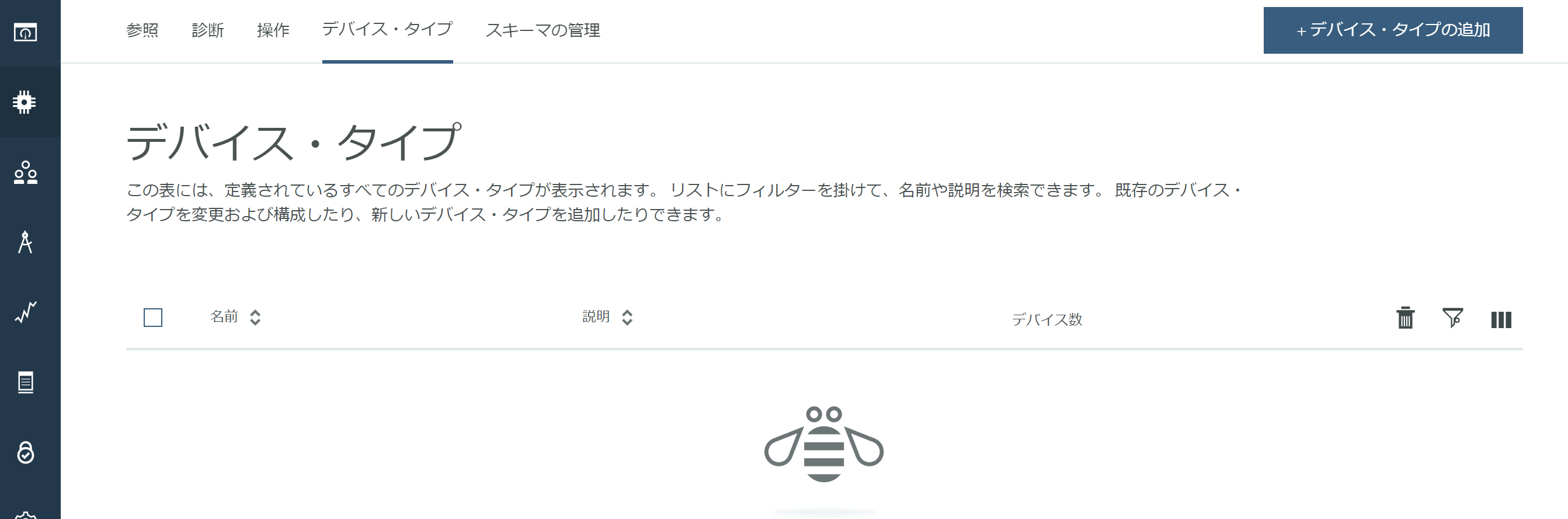

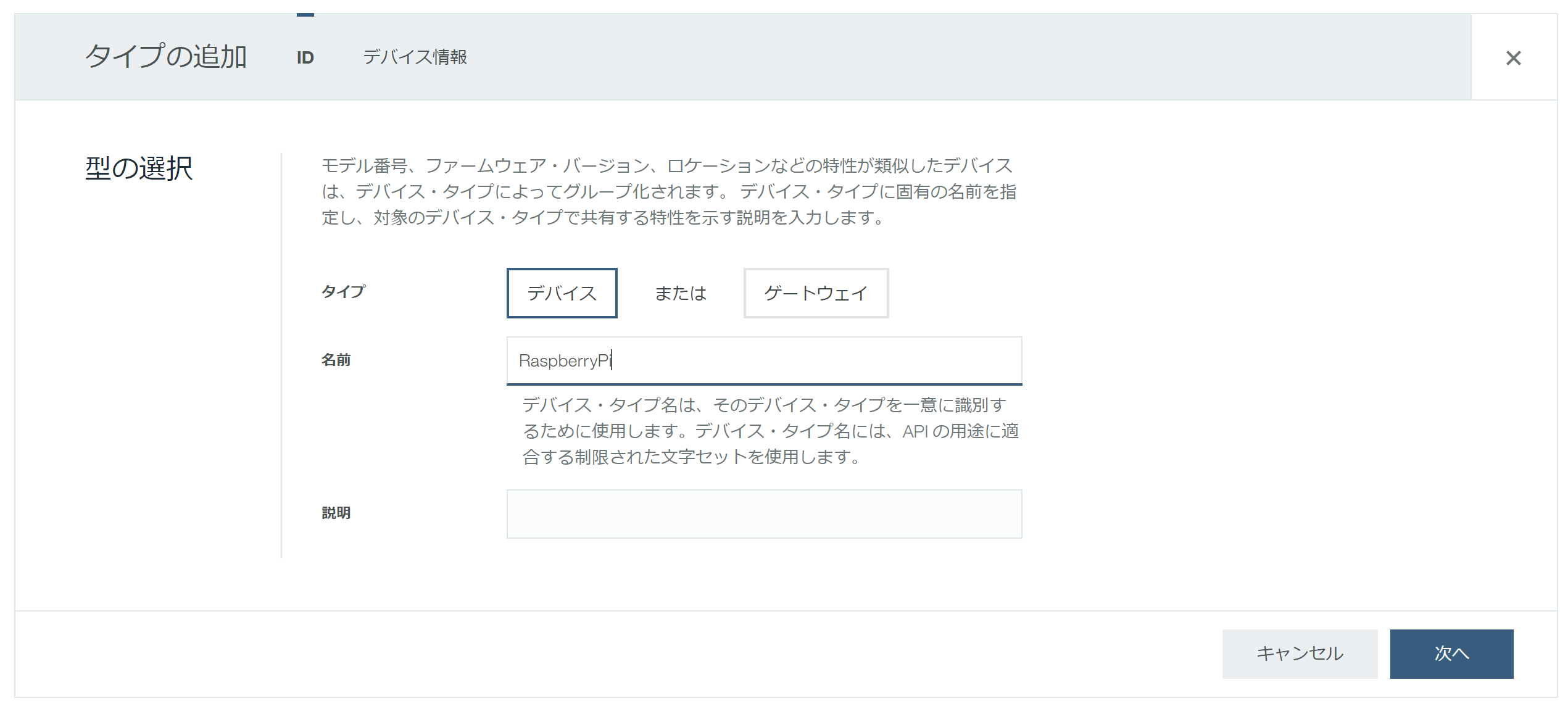

新しいデバイスタイプを設定します。

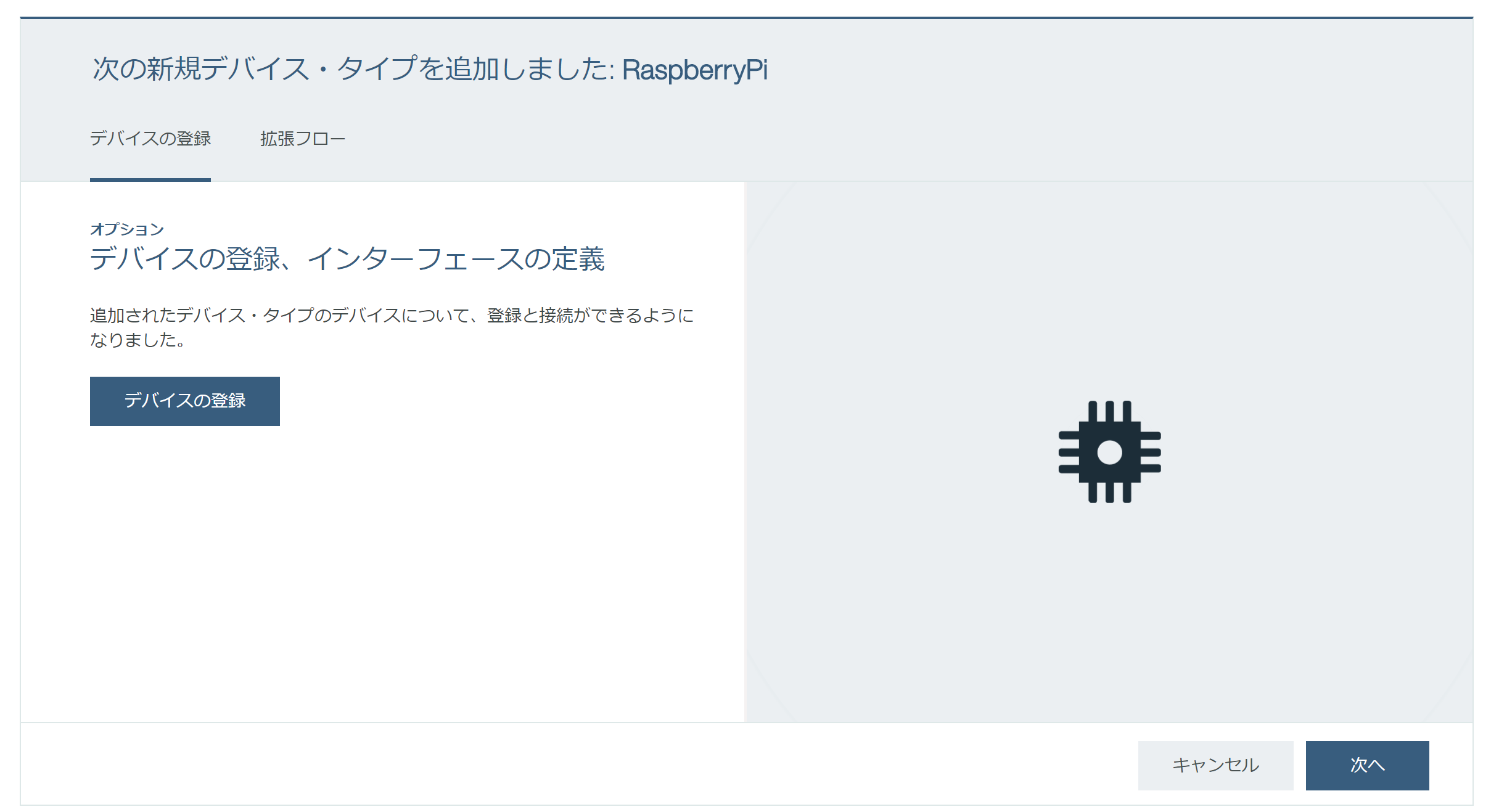

Raspberry Piというデバイスタイプを作りました。

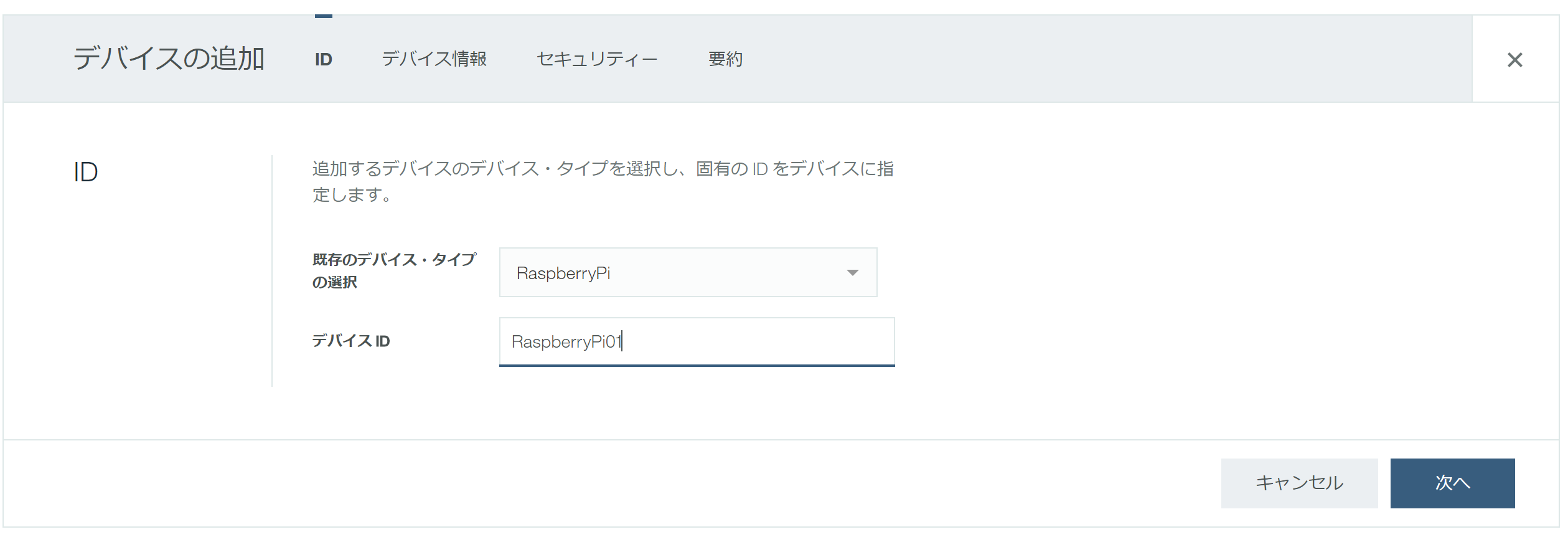

続いて、デバイスの登録をします。


先ほどのデバイスタイプを選択し、デバイスを登録

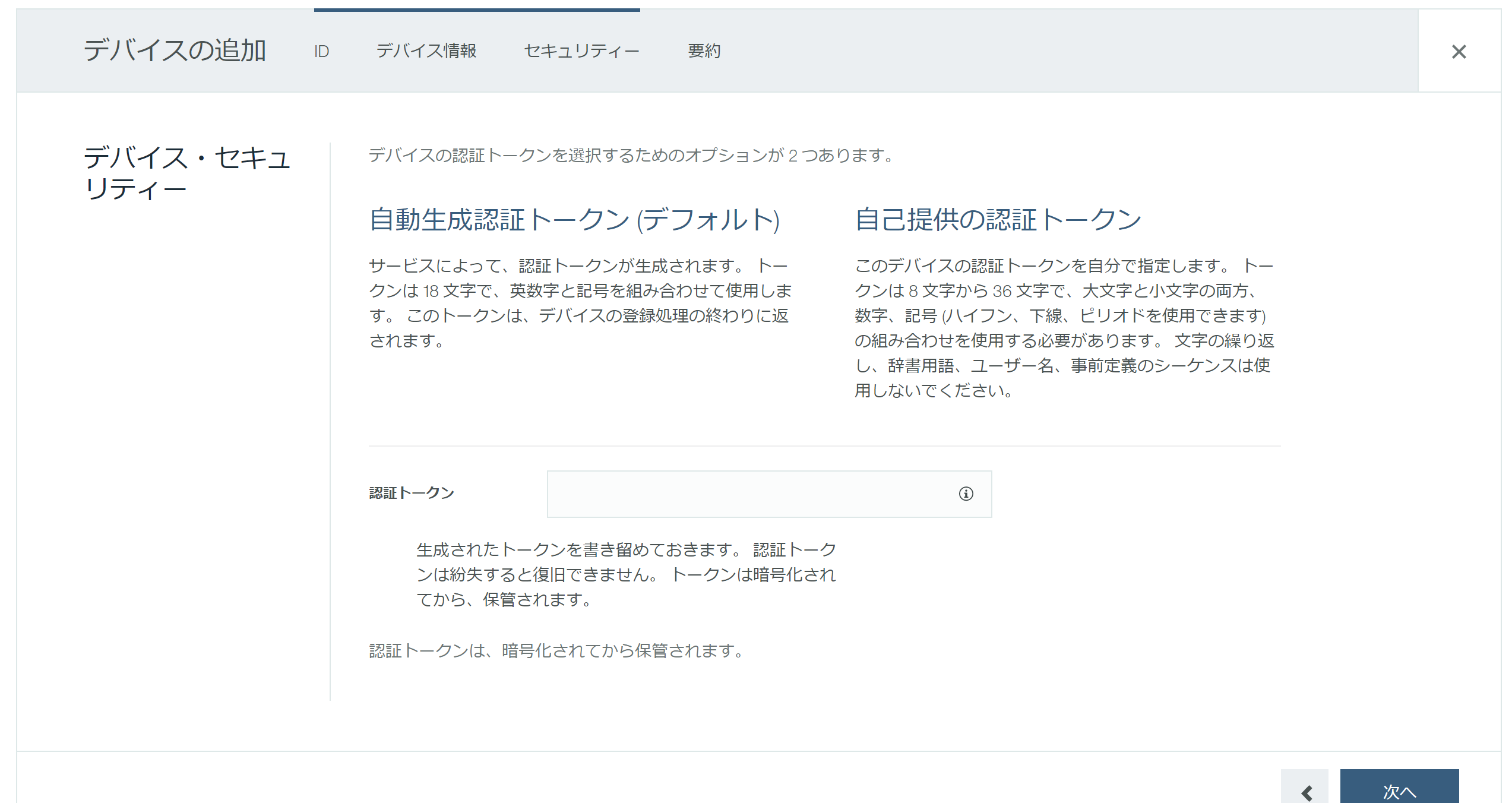

自動生成トークンで発行します。

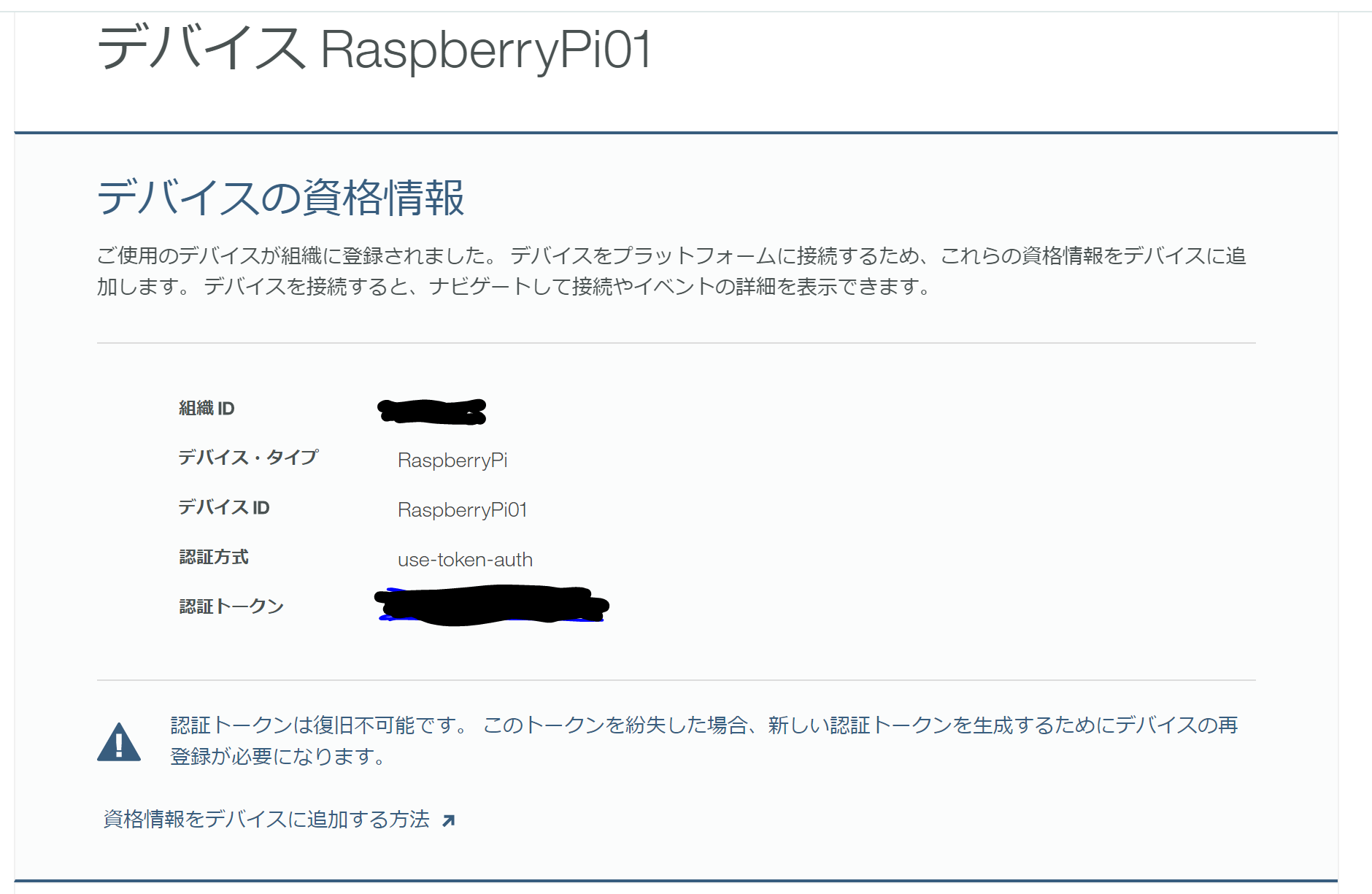

自動生成された認証情報が表示されます。
この認証情報は、Raspberry Pi側のNode-REDの設定を行う場合に利用します。


これで、Raspberry PiとWatson IoT Platformの
接続準備はできました。
次に、Watson IoT Platformとクラウド側のNode-REDを
連携する設定を行います。

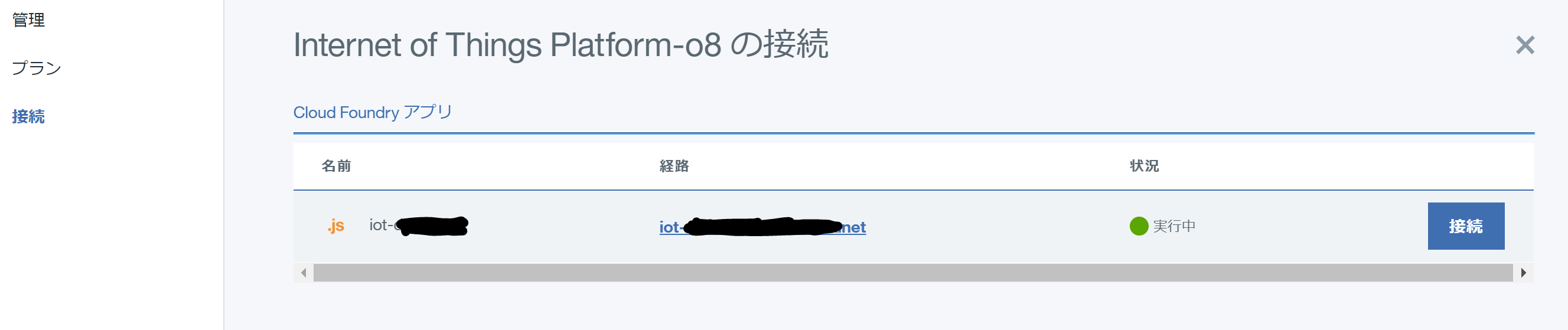

IoTの画面の接続から、
クラウド側のNode-REDと「接続」を設定します。


これだけです。Watson IoT Platformの設定はできました。

クラウド側のNode-REDの設定

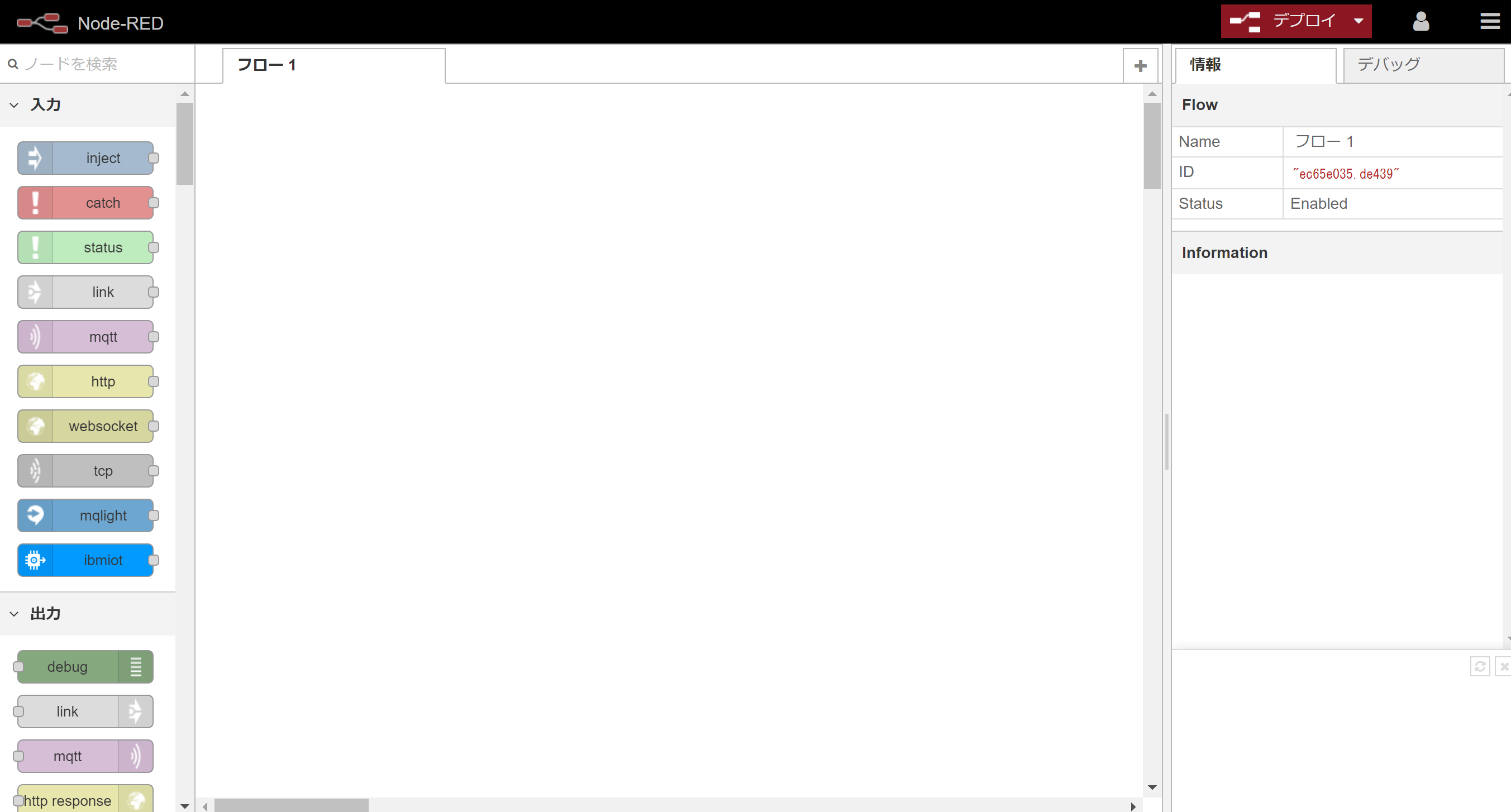

Node-REDのアプリURLにアクセスします。


Raspberry Piから飛ばしたデータを、Web画面で表示するため、
データのビジュアライゼーションとして
Dashboardノードを使用します。
(Dashboardノードは、@dz_さんから教えてもらいました!)

Dashboardノードは、ノードを追加する設定を行う必要があります。

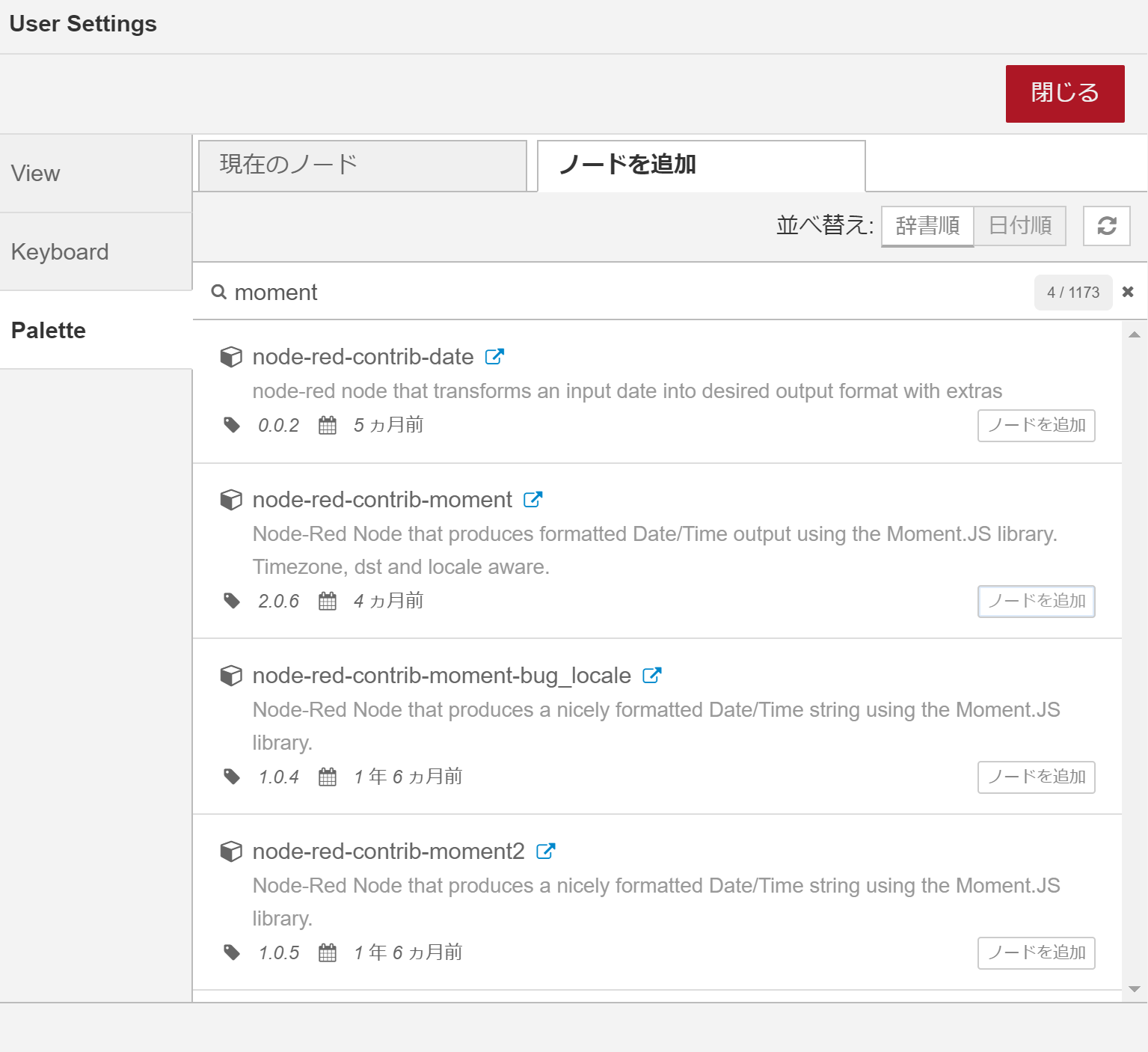

Node-RED右上のメニューからパレットの管理で、dashboardノードを検索します。


今回、時刻処理をするため、momentノードも一緒に追加しました。

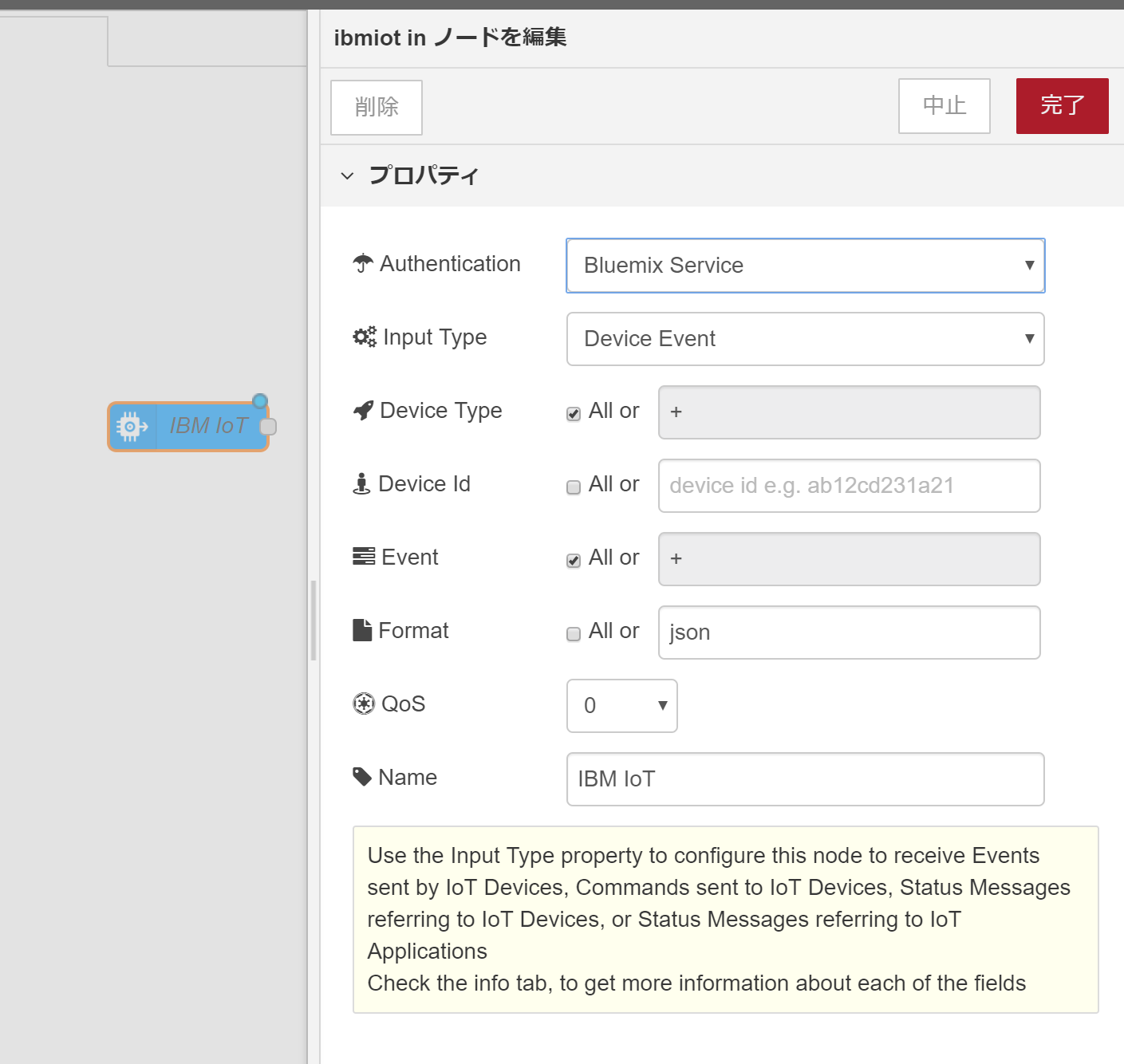

Raspberry Piからきた情報を処理するため、IBM IoTノードを設定します。

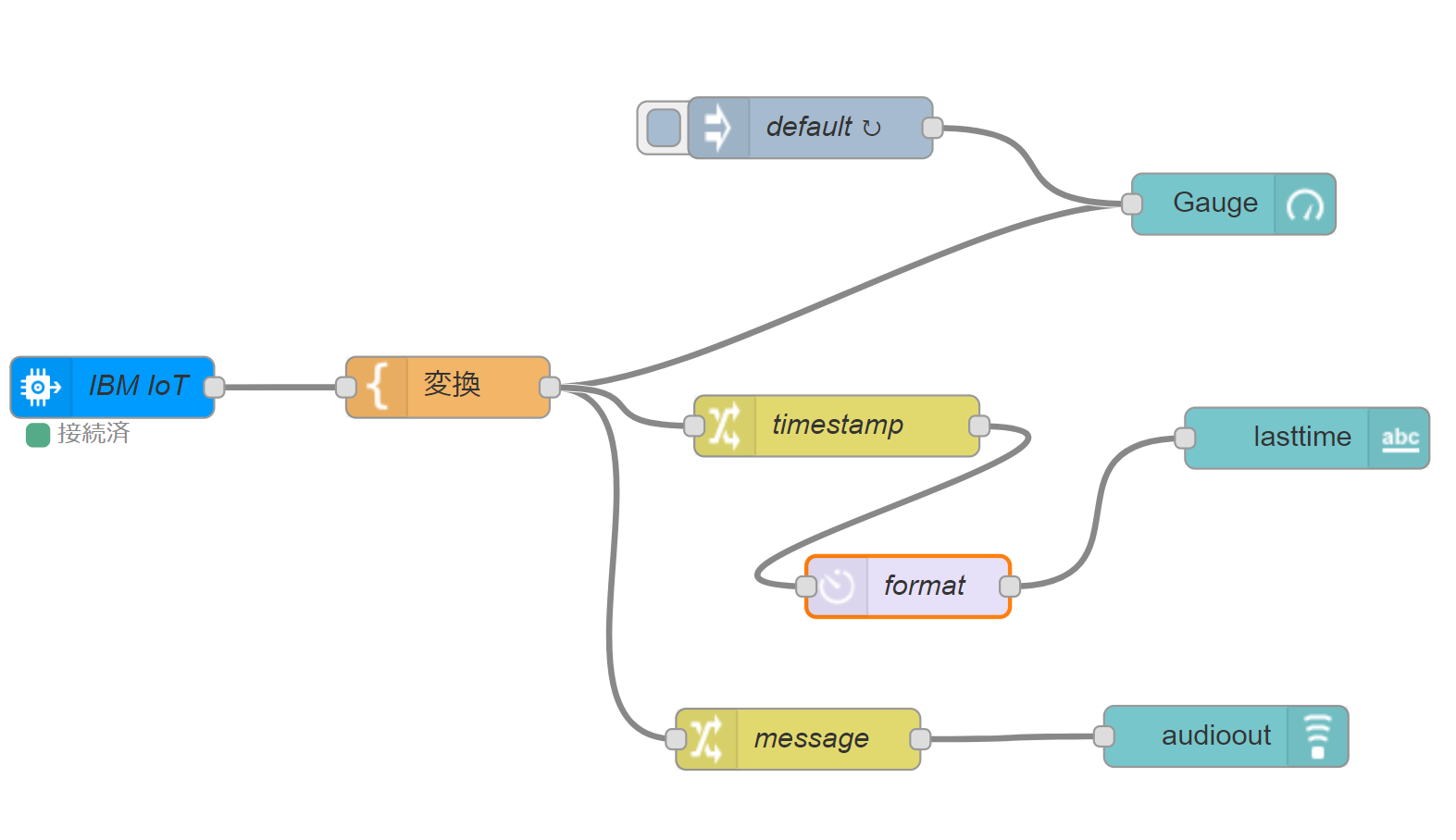

できたフローはこのようになりました。


途中で行っているデータ型の変換は
IBM IoTから引っ張ってきたデータの構成をそのまま画面に流しこんでも
うまく動作しなかったため、いれています。
処理としては、JSONデータであがってきたデータを、payload直下に配置しなおしています。

audio outは生成したメッセージを再生するのに使っているのですが、
今回の用途では不要でした。。。

これでクラウド側の設定も完了です。

デバイス側のNode-REDの設定

最後にデバイスを設定します。
Raspberry PiにNode-REDがプリインストールされているので、起動します。

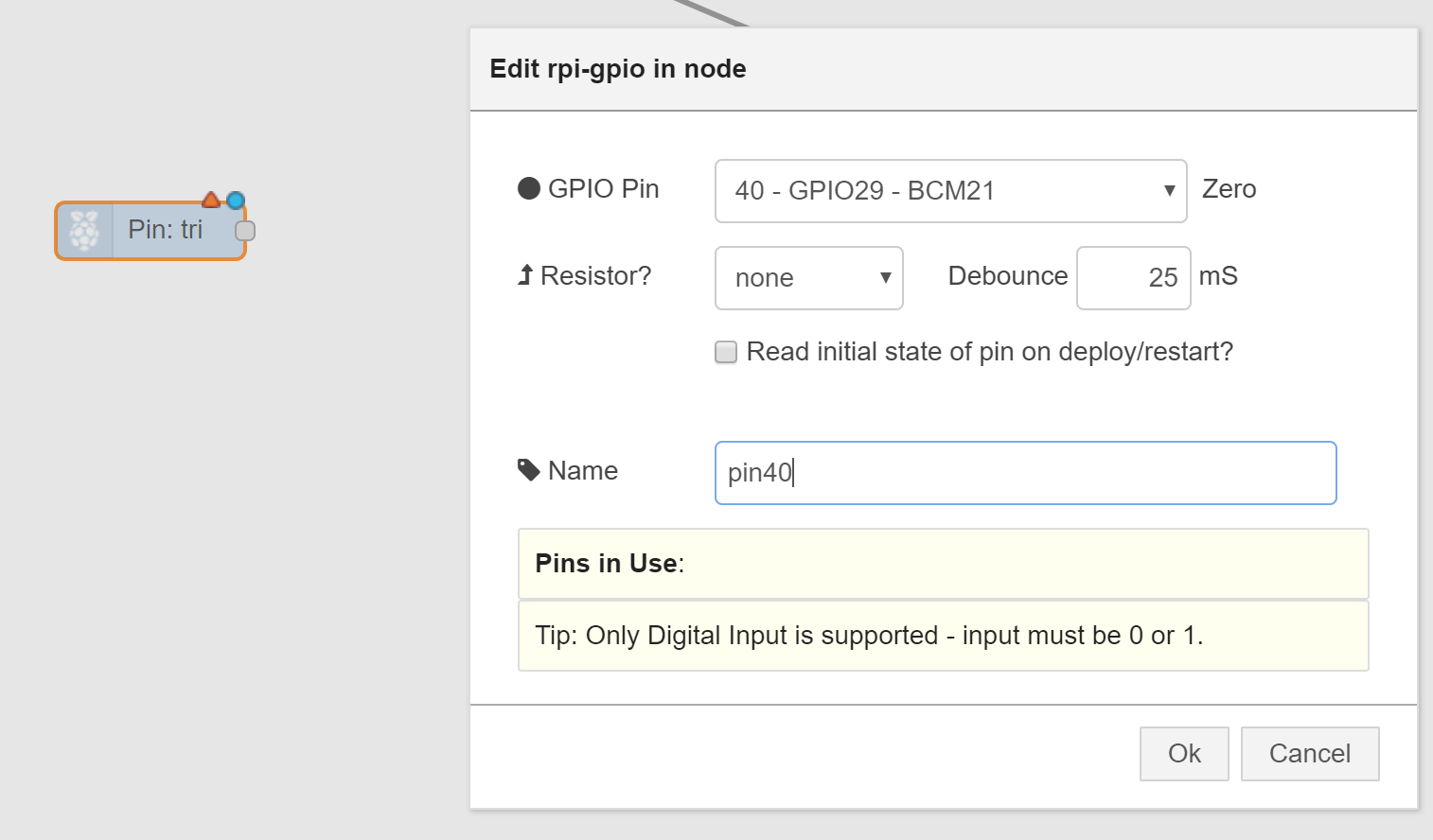

今回、人感センサーを接続し、それをインプット情報として
Watson IoT Platformに送ります。

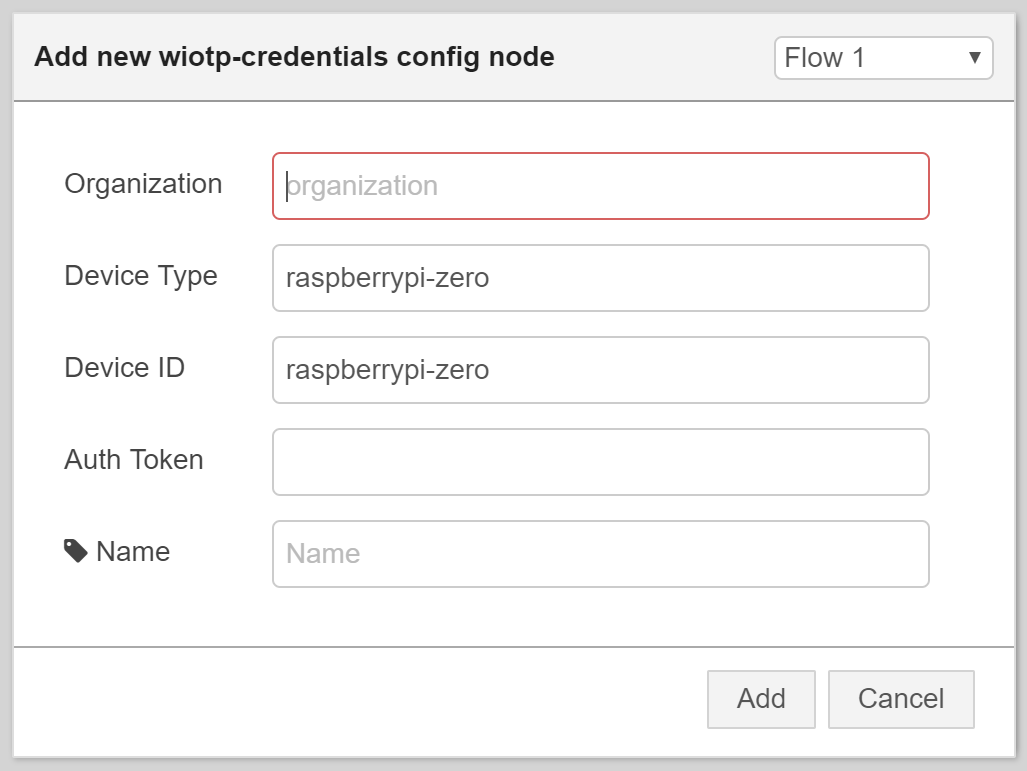

Watson IoT Platformへの接続は、
1でメモした認証情報を設定します。

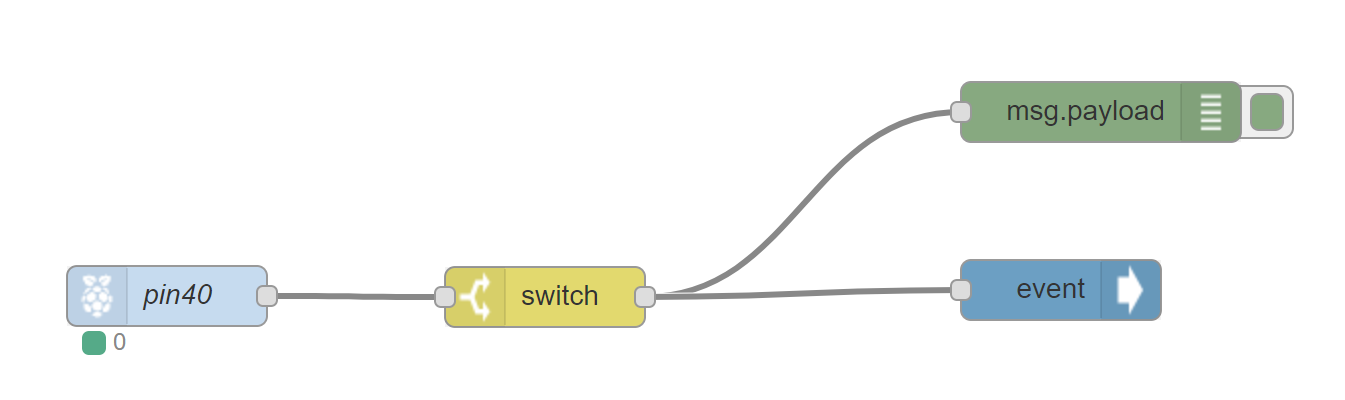

最終的にできたフローはこのようになりました。
switchでは、pin40が1(人感センサー)が検知したときだけ、
クラウドに情報を送信するという設定をしています。


あとは、これを自宅の玄関に設置して、完成です!

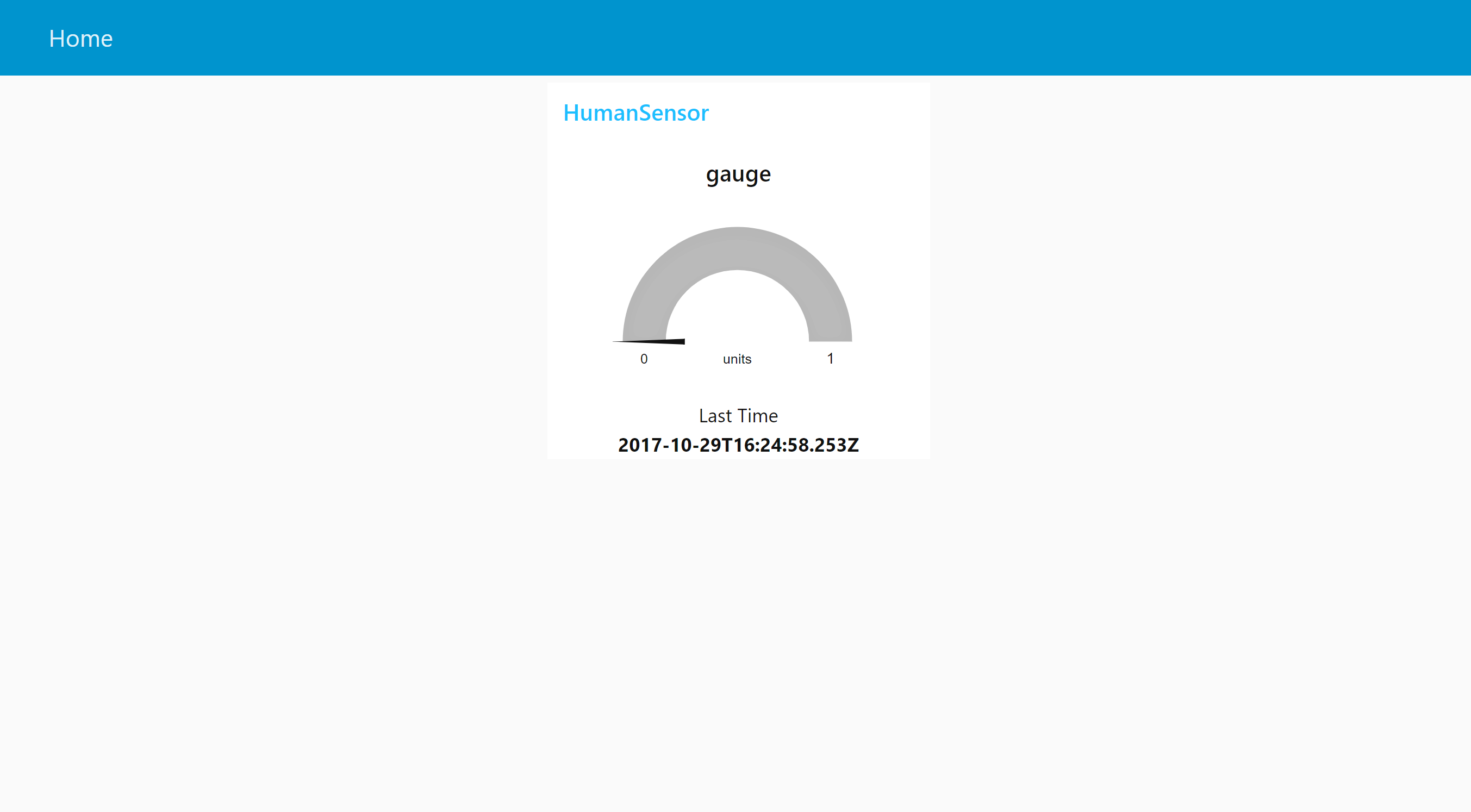

できたもの

玄関の出入りの時間を、記録します。
ダッシュボードのURLにアクセスすれば、
外出先からも参照可能です。


Node-REDたーのしー!

なお、1週間ほど設置していたのですが、
自分以外のタイムスタンプが記録されていたらどうしようかと
ドキドキしていたことを付け加え、締めさせていただきます。
