PIC で MIDI の送受信 - 1. MIDI 送受信の回路

PIC マイコンの EUSART モジュールを用いて、MIDI 信号を送受信してみます。

MIDI のハードウェア規格

まずは MIDI (Musical Instrument Digital Interface) のハードウェア規格を簡単にまとめておきます。

  • 転送速度 31.25 kbps (±1%) の非同期方式シリアル転送。
  • データは、スタートビット、データビット(8 ビット)、ストップビットの計 10 ビットの単位で転送される。
  • 5 mA のカレントループで、電流が流れている状態が "0" を、流れていない状態が "1" を表す。
  • 受信回路ではフォトカプラを使用して送信回路と絶縁する。
  • コネクタには 5 ピンの DIN を使用(各ピンのアサインは下表)。
ピン アサイン
Pin 1 未使用
Pin 2 シールド・接地(送信側のみ)
Pin 3 未使用
Pin 4 信号
Pin 5 信号

MIDI 送受信の回路

今回使用する回路です。
MIDI の規格書 にも、送受信の回路例が示されています。

回路図中の TX / RX はそれぞれ PIC の EUSART TX / RX ピンに接続します。

送信側

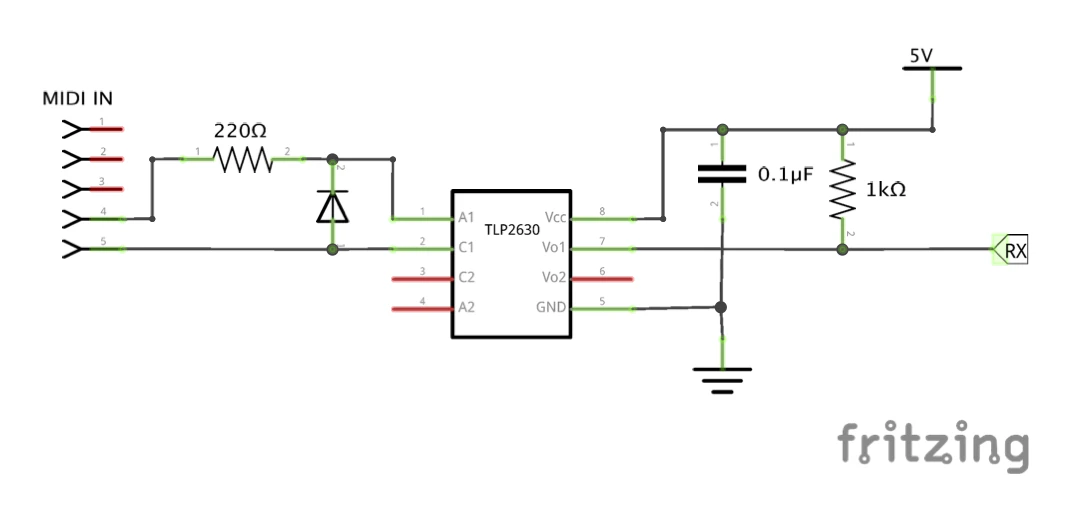

受信側


  • TLP2630 は、東芝のフォトカプラ TLP552 のデュアルチャネルタイプ(今回はその 1 チャネルのみを使用)。
  • ダイオードはフォトカプラ保護用。
  • 0.1 μF のコンデンサは TLP2630 のデータシートで指定されているバイパス用のもの。
  • 1 kΩ の抵抗はプルアップ抵抗。

次回は、PIC から MIDI 信号を送信するプログラムについて書きたいと思います。
