AWS CloudFormationでNAT構成を構築

Posted at

AWS CloudFormationでNATインスタンスを含む構成を構築しました。
CloudFormationを使うと複数のリソースをコマンド1つで構築・破棄できて大変便利です。

AWS CloudFormationとは

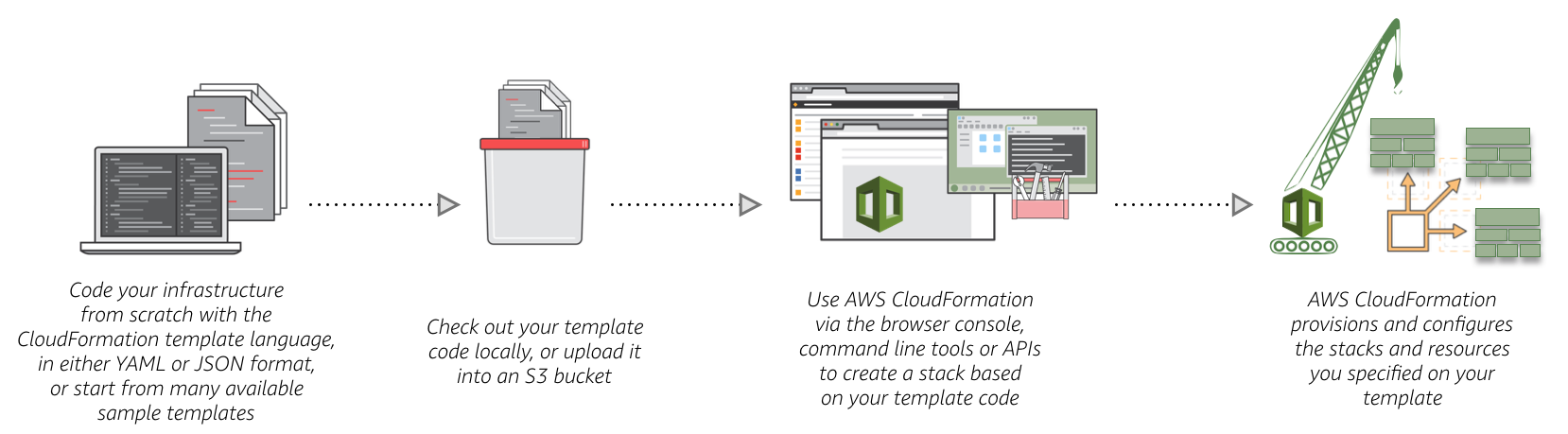

公式から分かりやすい図が公開されています。
YAMLかJSONで記述したテンプレートから、VPCやインスタンス等の様々なリソースをまとめて作成できます。

AWS CloudFormation (設定管理とオーケストレーション) | AWS

  1. YAMLかJSONにテンプレートを記述する
  2. テンプレートをS3にアップロードする
  3. テンプレートを実行する
  4. スタックと呼ばれるリソースの集合がテンプレート通りに作られる
  5. スタックを削除すればスタック内の全リソースが削除される

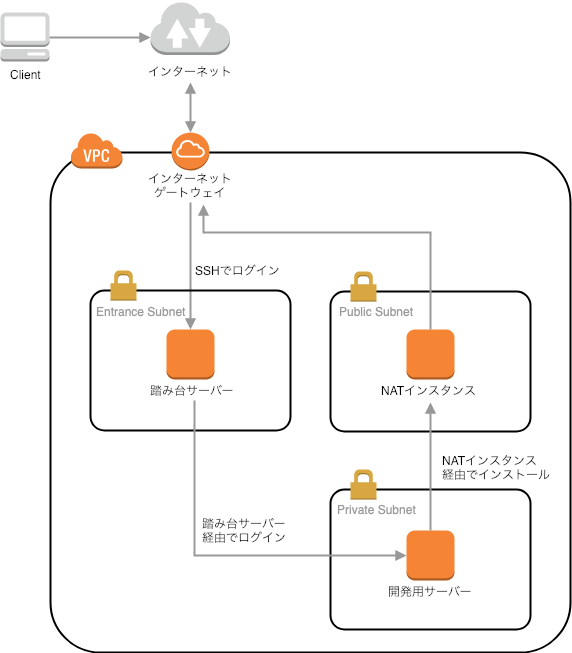

目指す構成

以前、マネージメントコンソールから構築したものと同じ構成です。

  • 踏み台サーバー1台
  • NATインスタンス1台
  • 開発用サーバー1台

AWSでNATインスタンス構築

手順

※ テンプレートファイルの設定を全て書くと長くなるので詳細は割愛します。

[1] デザイナーでテンプレート作成

CloudFormationを使うのは初めてということで、序盤はデザイナーを使ってテンプレートを作成しました。
デザイナーを使うと図面を作るような感覚でテンプレートを作成できます。
慣れたらデザイナーを使わずに済みますが、初めはデザイナーを使うと簡単かつ慣れたので使ってよかったです。

[1-1] デザイナー画面を開く

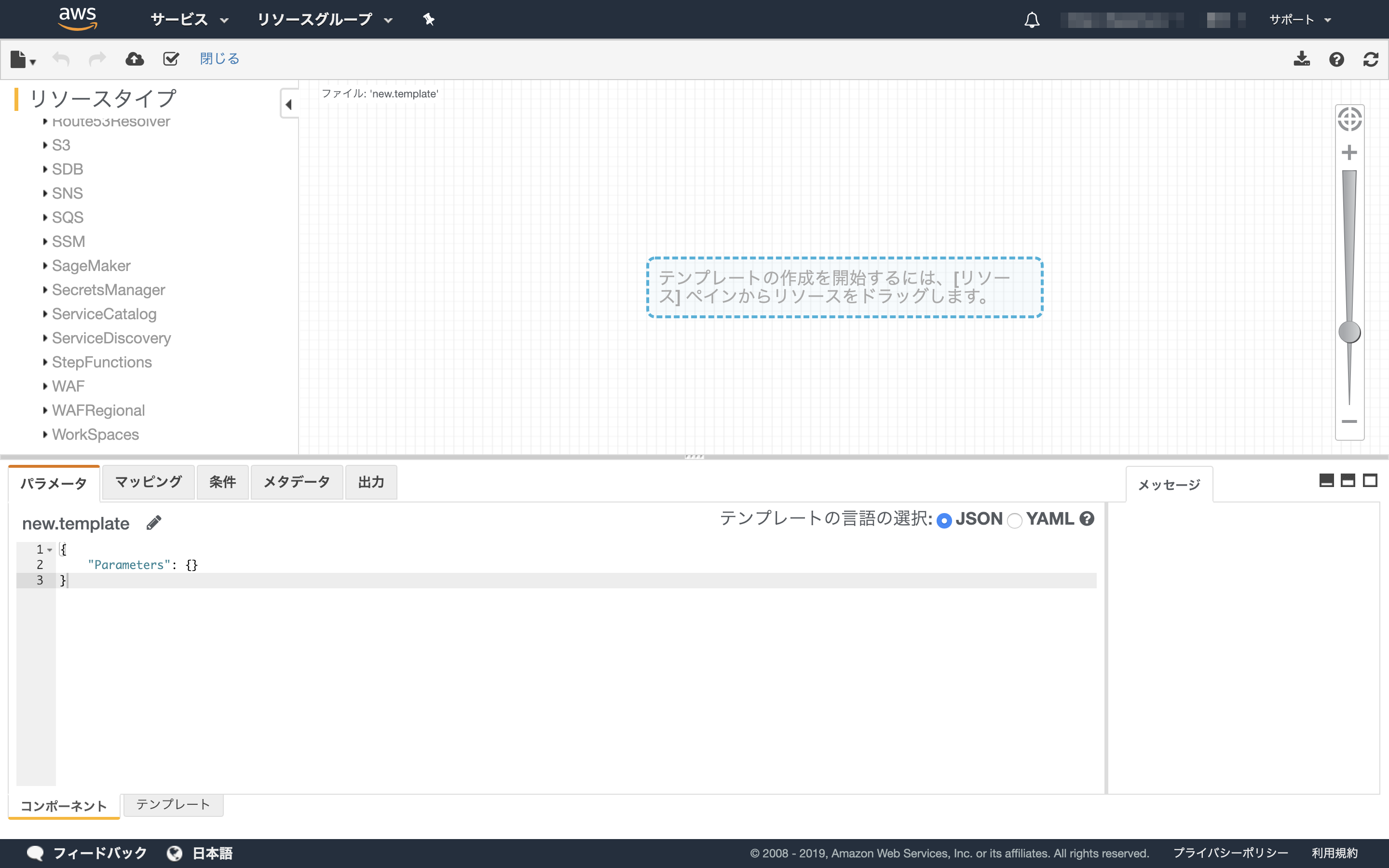

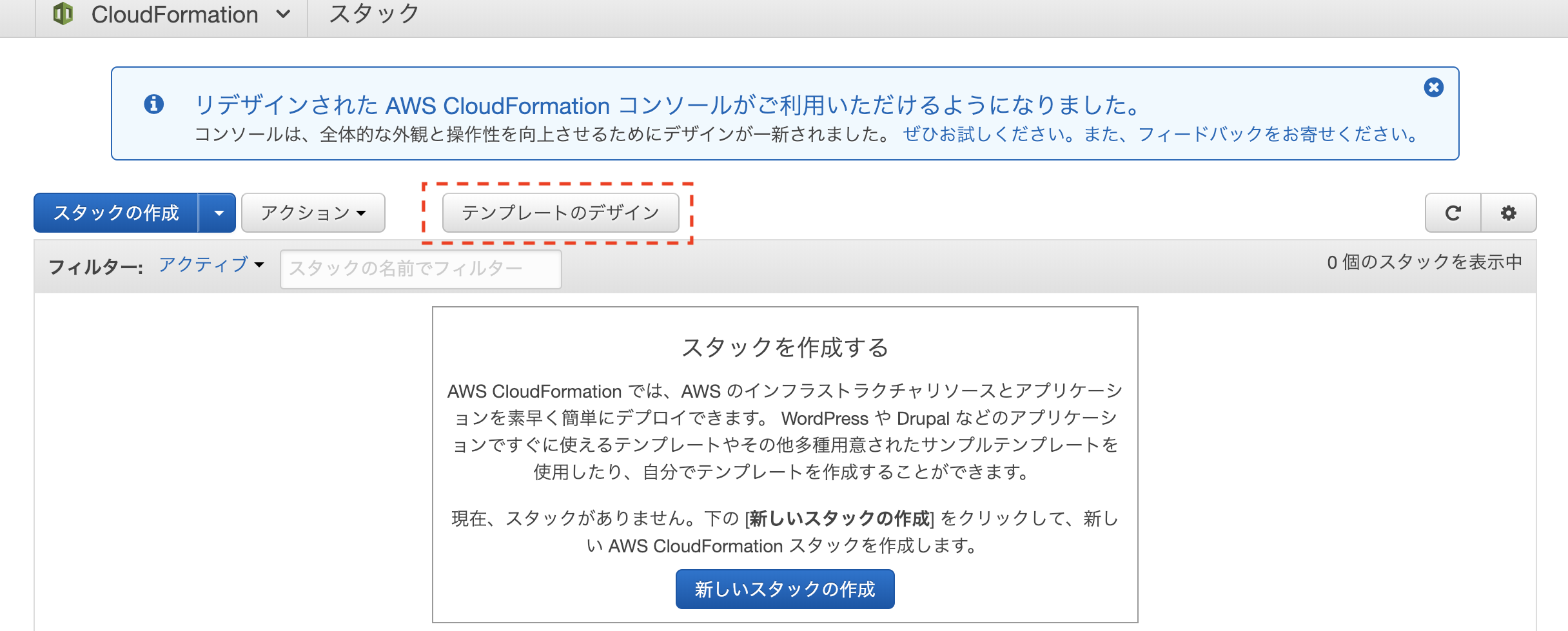

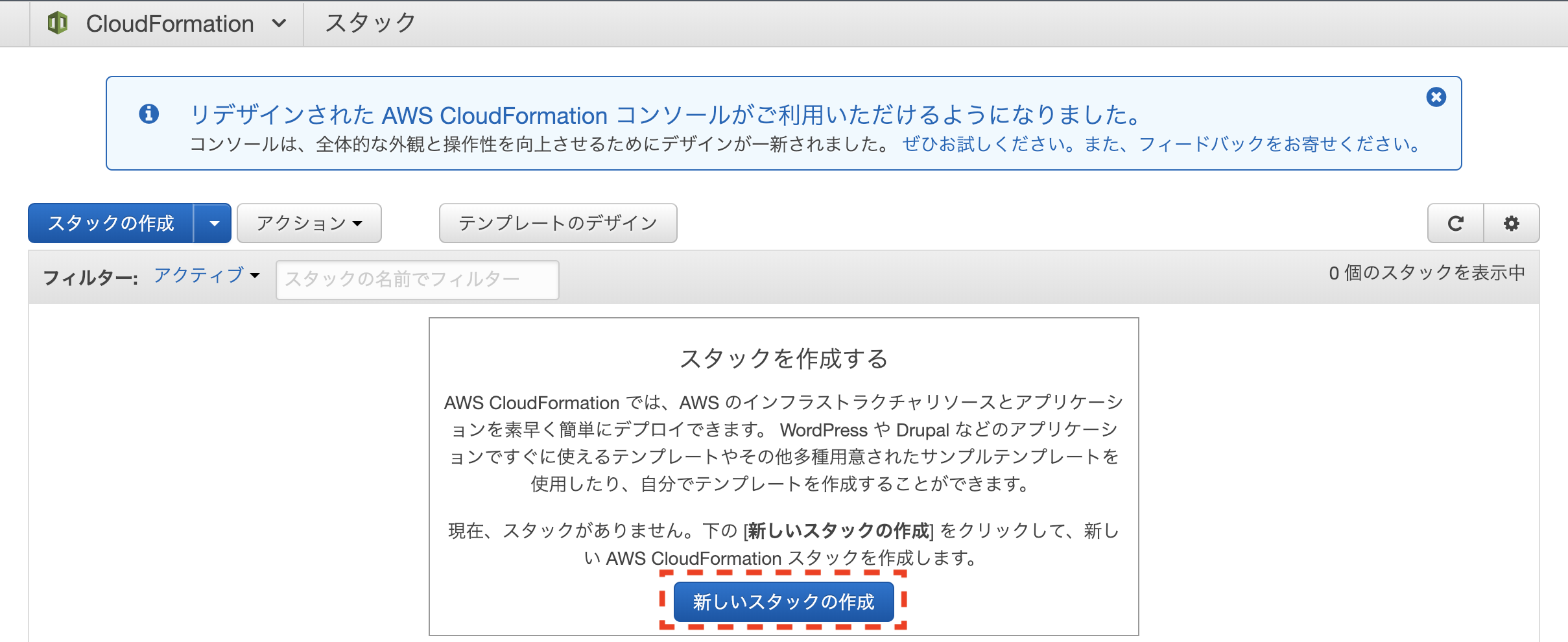

[テンプレートのデザイン]を押すと、以下のような画面が開きます。

[1-2] 部品を置く

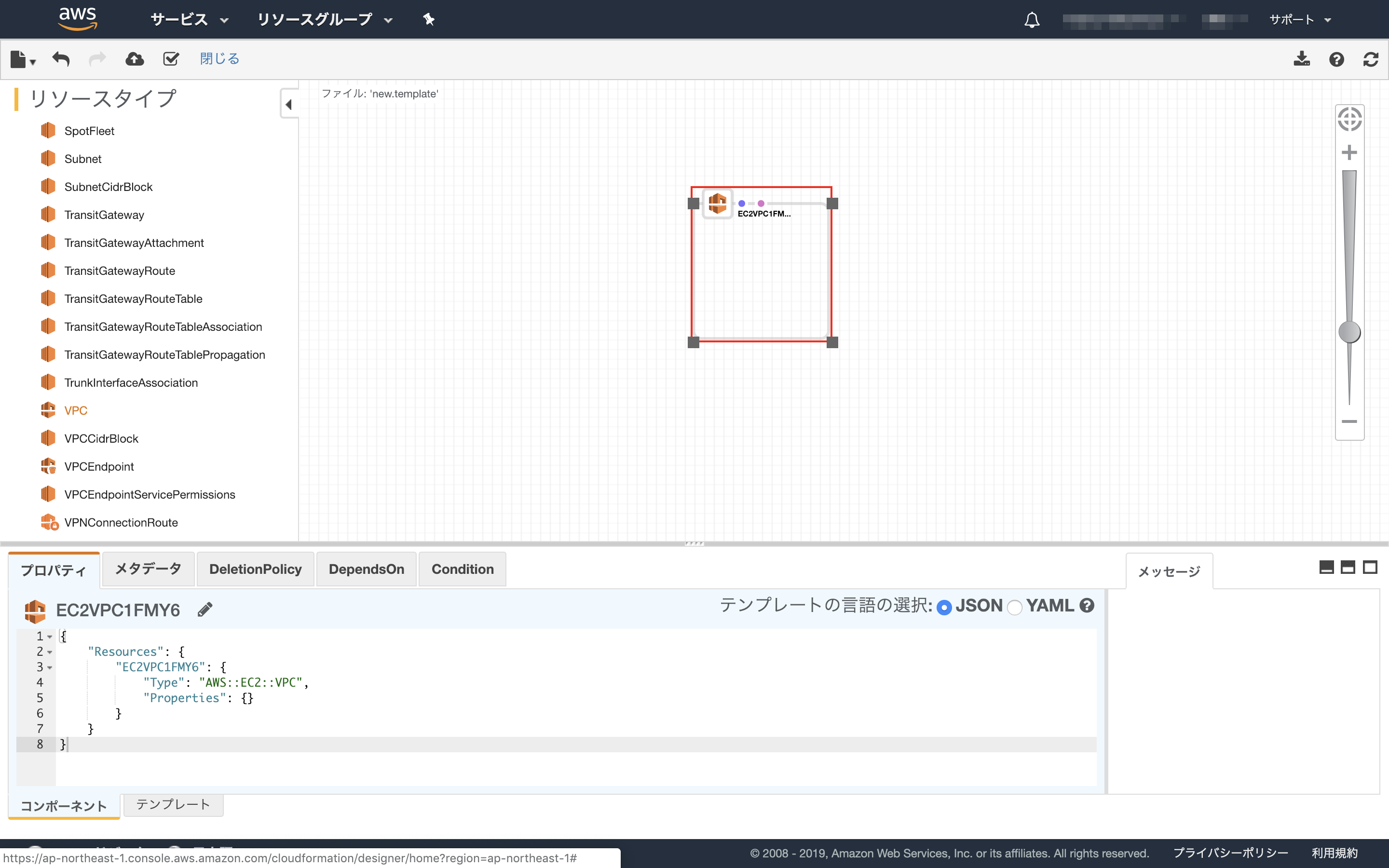

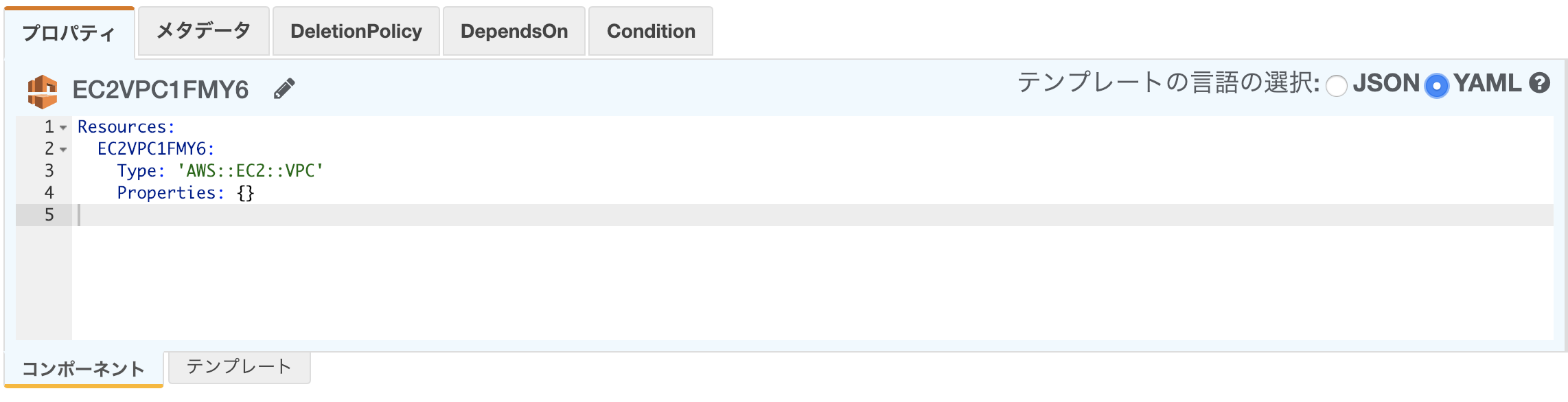

左のメニューから部品を探しドラッグ&ドロップすると、置いた部品のテンプレートが自動で記述されます。
JSONとYAML形式のうち「YAML形式」を今回は使います。
ラジオボタンの選択でJSONとYAMLの変換はいつでも行えます。

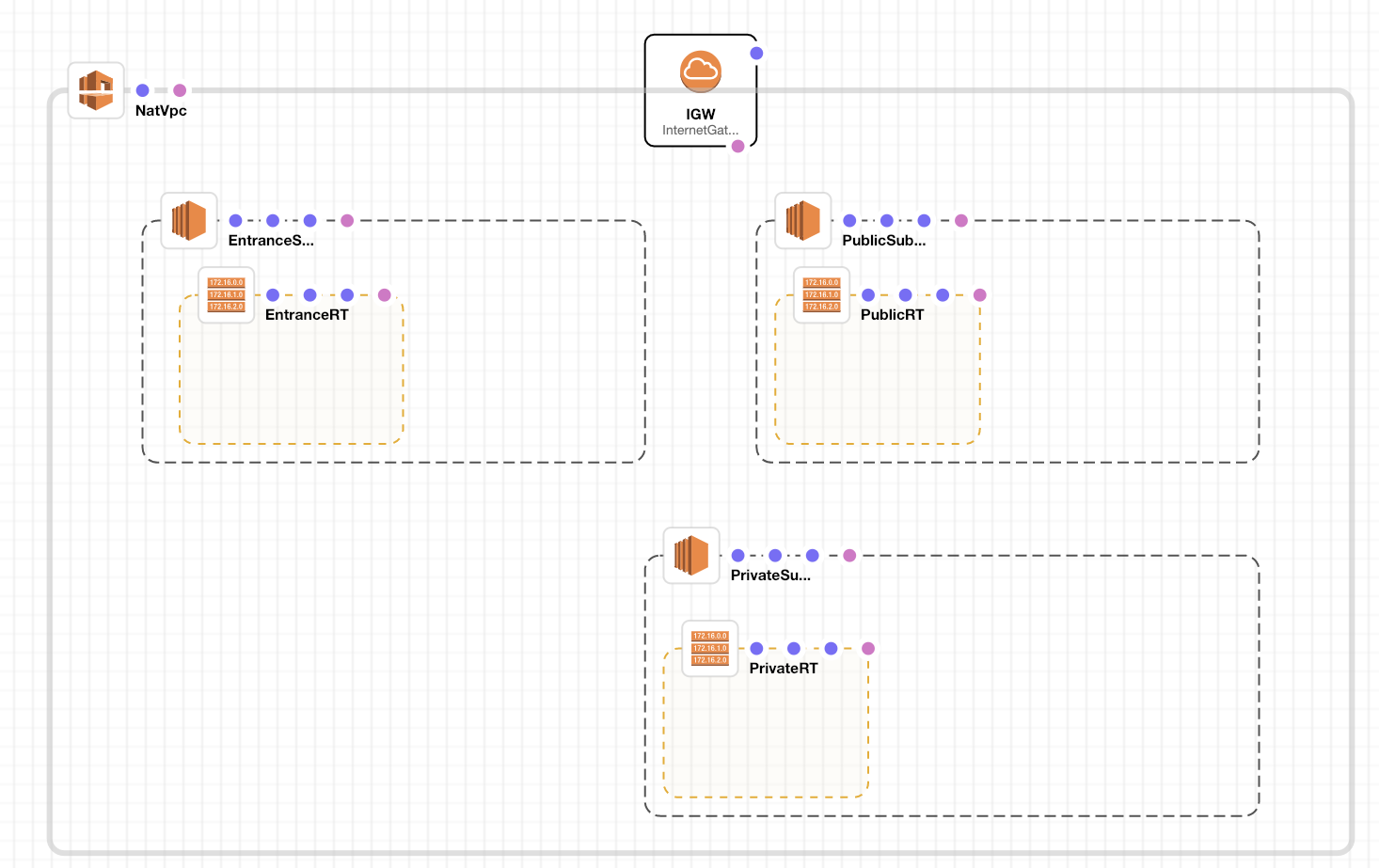

まずは、VPC, Subnet, RouteTable, InternetGatewayを配置しました。

[1-3] 部品をつなげる

部品同士の関連を記述していきます。
このインターネットゲートウェイはこのVPCに属している、このサブネットはこのルートテーブルと関連付けしている、等です。
部品外枠のマルをドラッグして、繋げたい部品にドロップします。

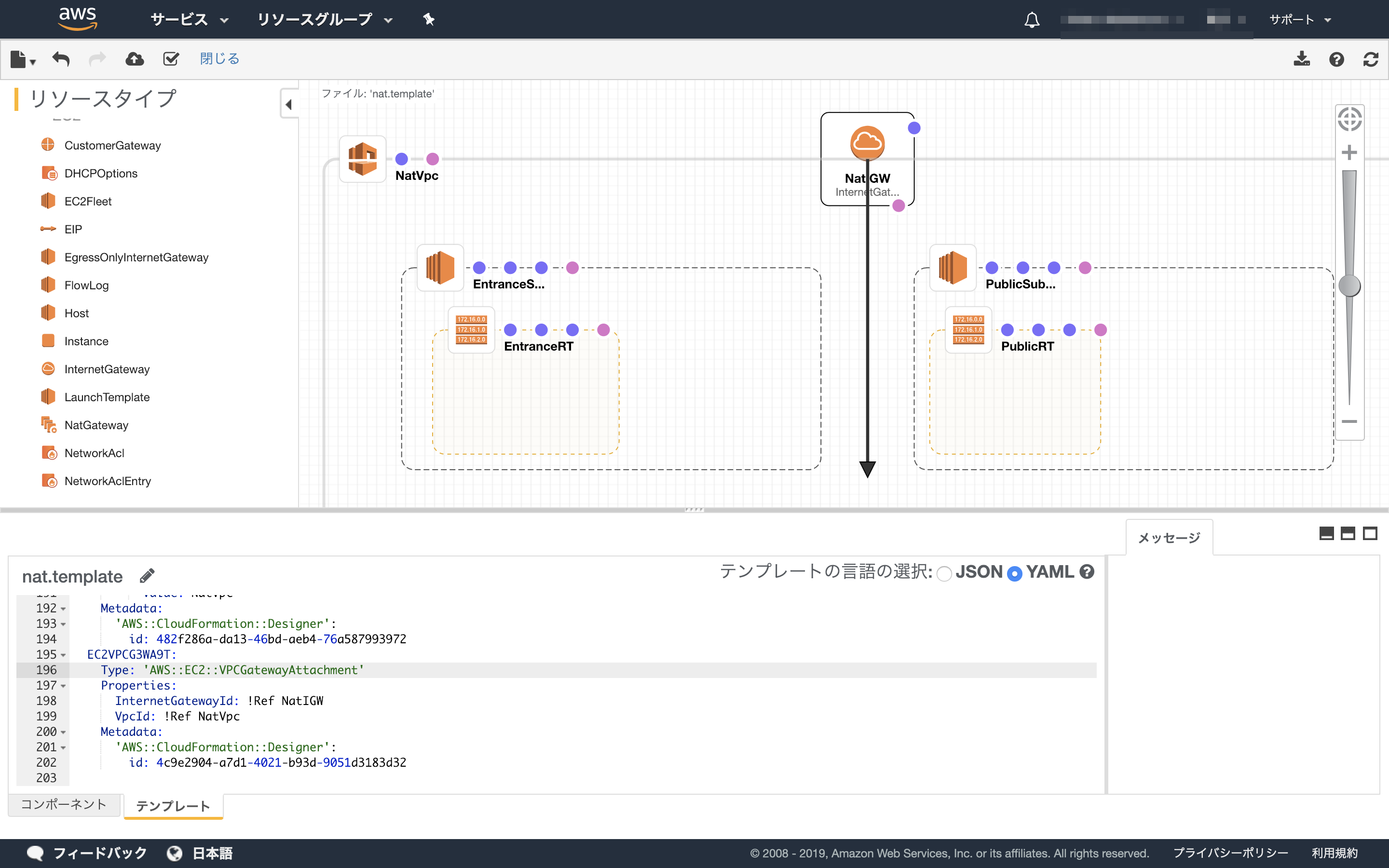

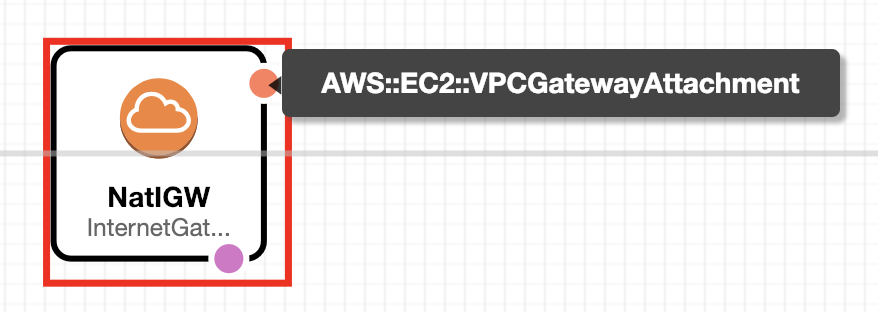

以下は、インターネットゲートウェイとVPCをつなぐ例です。
"VPCGatewayAttachment"という要素がテンプレートに追加されました。

[1-4] テンプレートの書き方

Resources直下の名称(下記ではNatVpc)は論理IDで、テンプレート内でユニークな必要があります。
他の部品との依存関係の記述などで使用されています。
半角英数字ならば、自由に変更できます。
デザイナーで変更すると、依存関係等の部分も自動で変更してくれます。

Propertiesに何を書けばよいかは、各部品の説明ページを見ると、ある程度分かります。

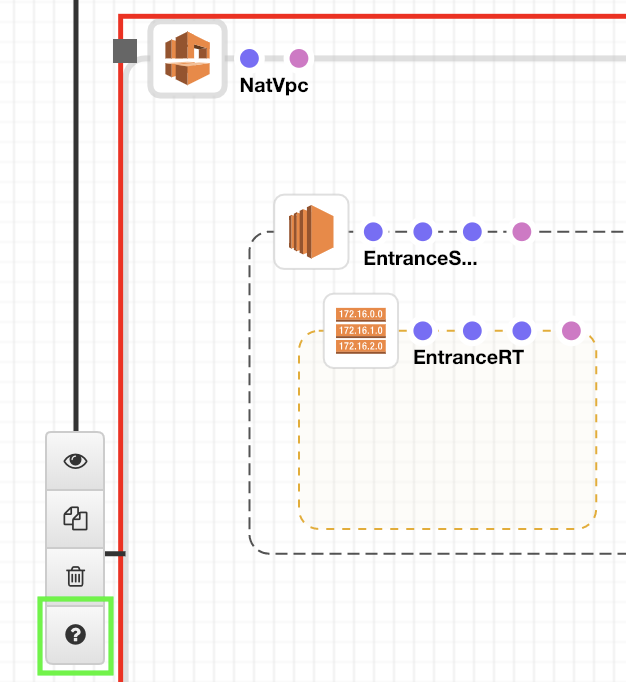

部品を右クリックしてハテナマークを選択すると、その部品の説明ページに飛びます。

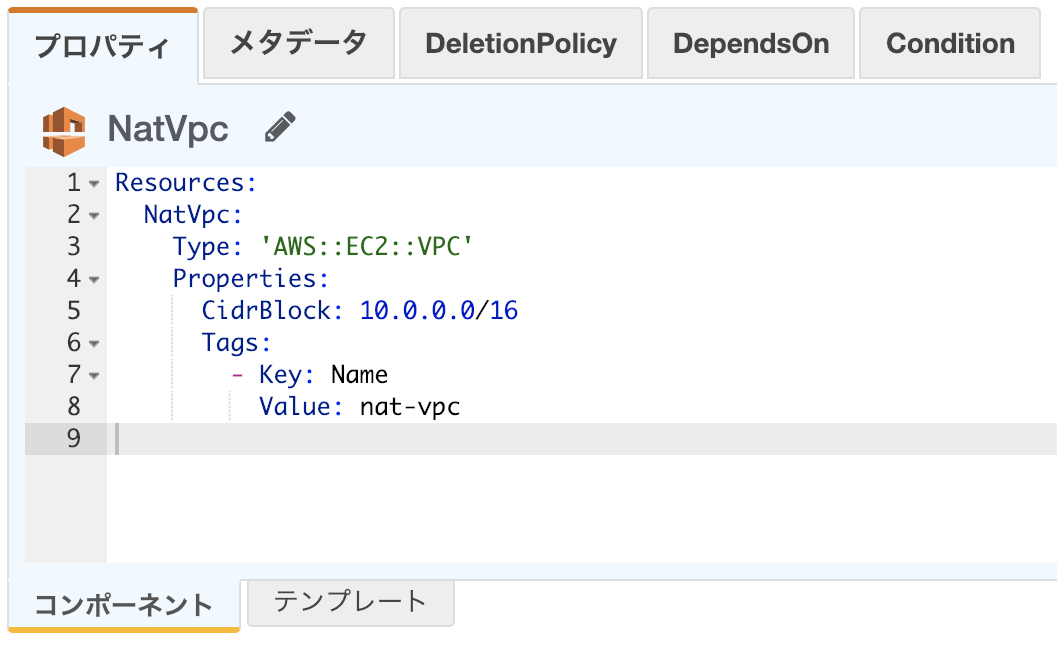

VPCには、CIDRブロックと名称を追記しました。

[1-5] 保存

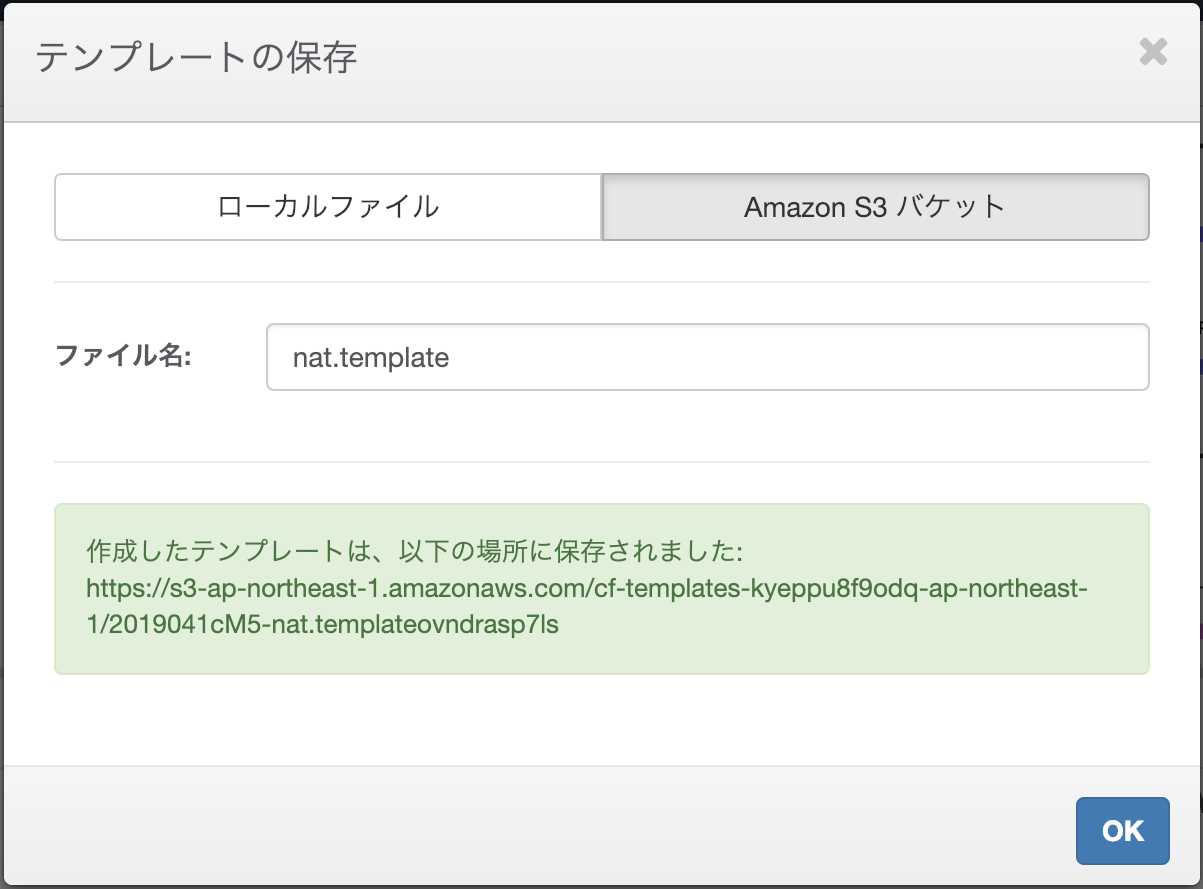

左上のファイルメニューの[保存]を選択します。
ローカルとS3、どちらのも保存できます。
S3に保存すると、自動でバケットが作成されバケット内にテンプレートが保存されます。

[2] お試しでスタック作成

インスタンスやストレージはありませんが、この状態でスタックを作成してみます。
万が一失敗したりセキュリティが甘くても、惨事にならずに済むので、ひとまずこの状態で作成して問題がないか確認していきます。

[2-1] 作成

[新しいスタックの作成]を選択します。

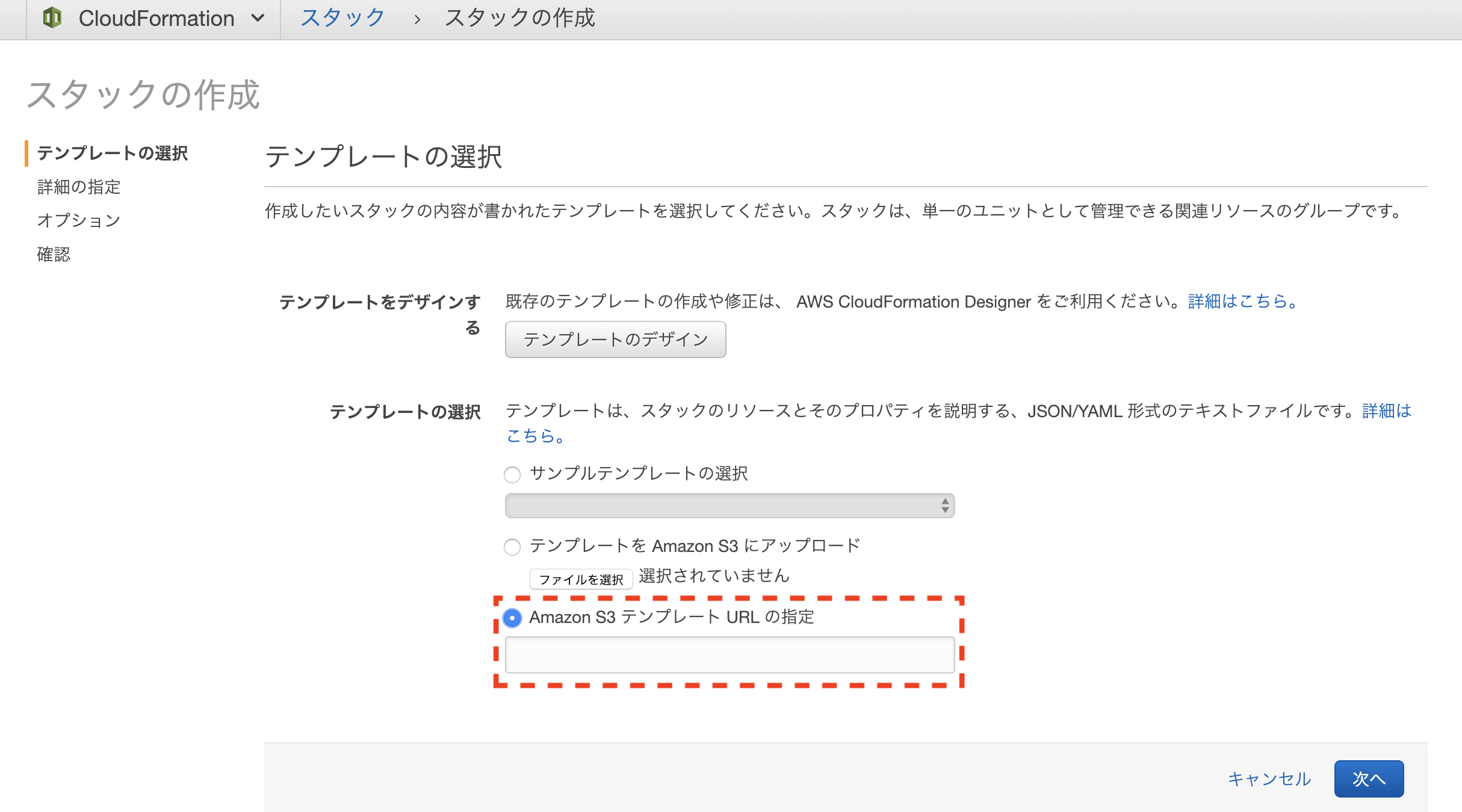

テンプレートの選択画面で先程保存したテンプレートのURLを入力します。
以降は特別な入力はなく作成まで行います。

[2-2] 作成結果の確認

スタックを作成すると、テンプレートに記述したリソースが順次作られていきます。

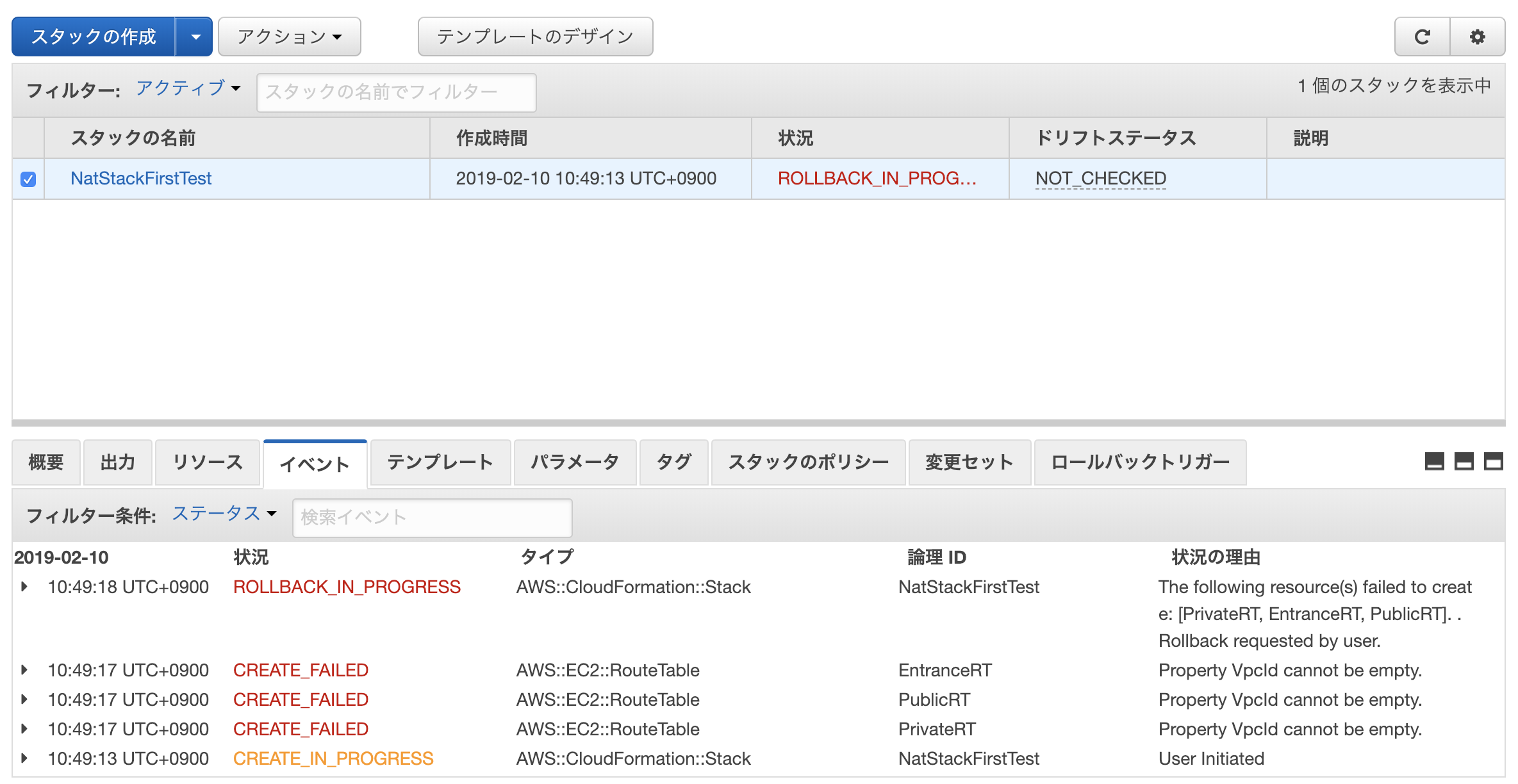

失敗すると以下のように失敗の理由が表示されます。
失敗までに作成したリソースはロールバックされ削除されます。

成功すると、状況欄に"CREATE_COMPLETE"が表示されます。
マネージメントコンソールから確認すると、テンプレート通りに作成されていました。

[3] デザイナー使用を諦める

ルートテーブルの設定やネットワークACL、セキュリティグループの追加していきますが、ここからはテンプレートファイルを直接編集しました。
デザイナーで追加しようとしましが、図面がゴチャゴチャして大変なことになりました。

[4] テンプレートを直接編集する

公式のリファレンスをみながら編集していきました。
数値や名称は例ですので、状況に応じて変更可能です。

Amazon EC2 リソースタイプのリファレンス

[4-1] インターネットゲートウェイ

"InternetGateway", "VPCGatewayAttachment"を追加します。
ゲートウェイを追加するだけでなくアタッチメントも追加が必要です。
他の項目でも同様に、部品と部品をつなぐ部品が存在します。

インターネットゲートウェイ
  NatIGW:
    Type: 'AWS::EC2::InternetGateway'
    Properties:
      Tags:
        - Key: Name
          Value: nat-igw
アタッチメント
  NatIGW2NatVpc:
    Type: 'AWS::EC2::VPCGatewayAttachment'
    Properties:
      InternetGatewayId: !Ref NatIGW
      VpcId: !Ref NatVpc

"!Ref"の後ろに論理IDを記述して別の部品を参照します。
VPCとインターネットゲートウェイを参照しています。

[4-2] サブネット

サブネットにCIDRと名称を追加します。

サブネット
  EntranceSubnet:
    Type: 'AWS::EC2::Subnet'
    Properties:
      VpcId: !Ref NatVpc
      CidrBlock: 10.0.0.0/24
      Tags:
        - Key: Name
          Value: entrance-sb

[4-3] ルートテーブル

ルートテーブルに名称を追加します。

ルートテーブル
  EntranceRT:
    Type: 'AWS::EC2::RouteTable'
    Properties:
      VpcId: !Ref NatVpc
      Tags:
        - Key: Name
          Value: entrance-rt

"SubnetRouteTableAssociation"で、ルートテーブルとサブネットを接続します。

ルートテーブルとサブネットを接続
  EntranceRT2EntranceSubnet:
    Type: 'AWS::EC2::SubnetRouteTableAssociation'
    Properties:
      SubnetId: !Ref EntranceSubnet
      RouteTableId: !Ref EntranceRT

"Route"を使用して、ルートテーブルとインターネットゲートウェイを接続します。

ルートテーブルとインターネットゲートウェイを接続
  EntranceRoute:
    Type: 'AWS::EC2::Route'
    Properties:
      GatewayId: !Ref NatIGW
      RouteTableId: !Ref EntranceRT
      DestinationCidrBlock: 0.0.0.0/0

[4-4] ネットワークACL

ネットワークACLを作成します。

ネットワークACL
  PublicNetworkAcl:
    Type: 'AWS::EC2::NetworkAcl'
    Properties:
      VpcId: !Ref NatVpc
      Tags:
        - Key: Name
          Value: public-nacl

次に、ネットワークACLのルール(InBound, OutBound)を作成します。
以下は、SSHのInboundと、ICMPのOutboundの例です。

ネットワークACLのルール(SSHのInbound)
  InSshAclPublic:
    Type: 'AWS::EC2::NetworkAclEntry'
    Properties:
      NetworkAclId: !Ref PublicNetworkAcl
      RuleNumber: 100
      Protocol: 6
      PortRange:
        From: 22
        To: 22
      CidrBlock: 0.0.0.0/0
      Egress: false
      RuleAction: allow
ネットワークACLのルール(ICMPのOutbound)
  OutIcmpAclPublic:
    Type: 'AWS::EC2::NetworkAclEntry'
    Properties:
      NetworkAclId: !Ref PublicNetworkAcl
      RuleNumber: 110
      Protocol: 1
      Icmp:
        Code: -1
        Type: -1
      CidrBlock: 0.0.0.0/0
      Egress: true
      RuleAction: allow

ネットワークACLとサブネットを関連付けます。

ネットワークACLとサブネットを関連付け
  PublicNetworkAcl2EntranceSubnet:
    Type: "AWS::EC2::SubnetNetworkAclAssociation"
    Properties:
      NetworkAclId: !Ref PublicNetworkAcl
      SubnetId: !Ref EntranceSubnet

[4-5] セキュリティグループ

セキュリテイグループを作成します。
ネットワークACLとは異なり、セキュリティグループのプロパティにルールを記述します。

セキュリティグループ
  SpringboardSecurityGroup:
    Type: 'AWS::EC2::SecurityGroup'
    Properties:
      GroupName: 'Springboard Security Group'
      GroupDescription: 'Springboard Security Group.'
      VpcId: !Ref NatVpc
      Tags:
        - Key: Name
          Value: springboard-sg
      SecurityGroupIngress:
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 0.0.0.0/0
        - IpProtocol: icmp
          FromPort: -1
          ToPort: -1
          CidrIp: 0.0.0.0/0
      SecurityGroupEgress:
        - IpProtocol: tcp
          FromPort: 22
          ToPort: 22
          CidrIp: 10.0.0.0/16
        - IpProtocol: icmp
          FromPort: -1
          ToPort: -1
          CidrIp: 0.0.0.0/0

[4-6] インスタンス

最後にインスタンスを作成します。

インスタンス
  SpringboardInstance:
    Type: 'AWS::EC2::Instance'
    Properties:
      ImageId: ami-0d7ed3ddb85b521a6  # Amazon Linux 2 AMI (HVM), SSD Volume Type
      InstanceType: t3.nano
      NetworkInterfaces:
        - AssociatePublicIpAddress: true
          DeviceIndex: 0
          GroupSet:
            - Ref: SpringboardSecurityGroup
          SubnetId:
            Ref: EntranceSubnet
          PrivateIpAddress: 10.0.0.10/24
      CreditSpecification:
        CPUCredits: standard
      KeyName: springboard-keypair
      Tags:
        - Key: Application
          Value: String
        - Key: Name
          Value: springboard-inst

※ キーペアは予め作成しておく必要があります。
作成済みのキーペア名を"KeyName"に設定します。

[5] パラメータの追加

テンプレートファイルに"Parameters"を追加します。
これまで設定してきたのは"Resources"です。

"Parameters"はデフォルト値有りの引数のように使うことができ、スタック作成時に指定することが可能です。
テンプレートファイル内で"!Ref"を使って参照できます。

以下では、インスタンスのIPアドレス、インスタンスタイプ、キーペア名を定義しています。
書き方は公式のサンプルを参考にしました。

パラメータ
  SpringboardInstanceIpAddress:
    Description: 'Springboard Instance IP Address.'
    Type: String
    Default: '10.1.0.10'
  SpringboardInstanceType:
    Description : 'Springboard Instance Type'
    Type: String
    Default: t3.nano
    ConstraintDescription : 'must be a valid EC2 instance type.'
  SpringboardKeyName:
    Description : 'Name of an existing EC2 KeyPair to enable SSH access to the instance'
    Type: AWS::EC2::KeyPair::KeyName
    Default: springboard-keypair
    ConstraintDescription : 'Can contain only ASCII characters.'

[6] スタックの作成・削除

[6-1]スタックの作成

2と同様の手順で作成します。

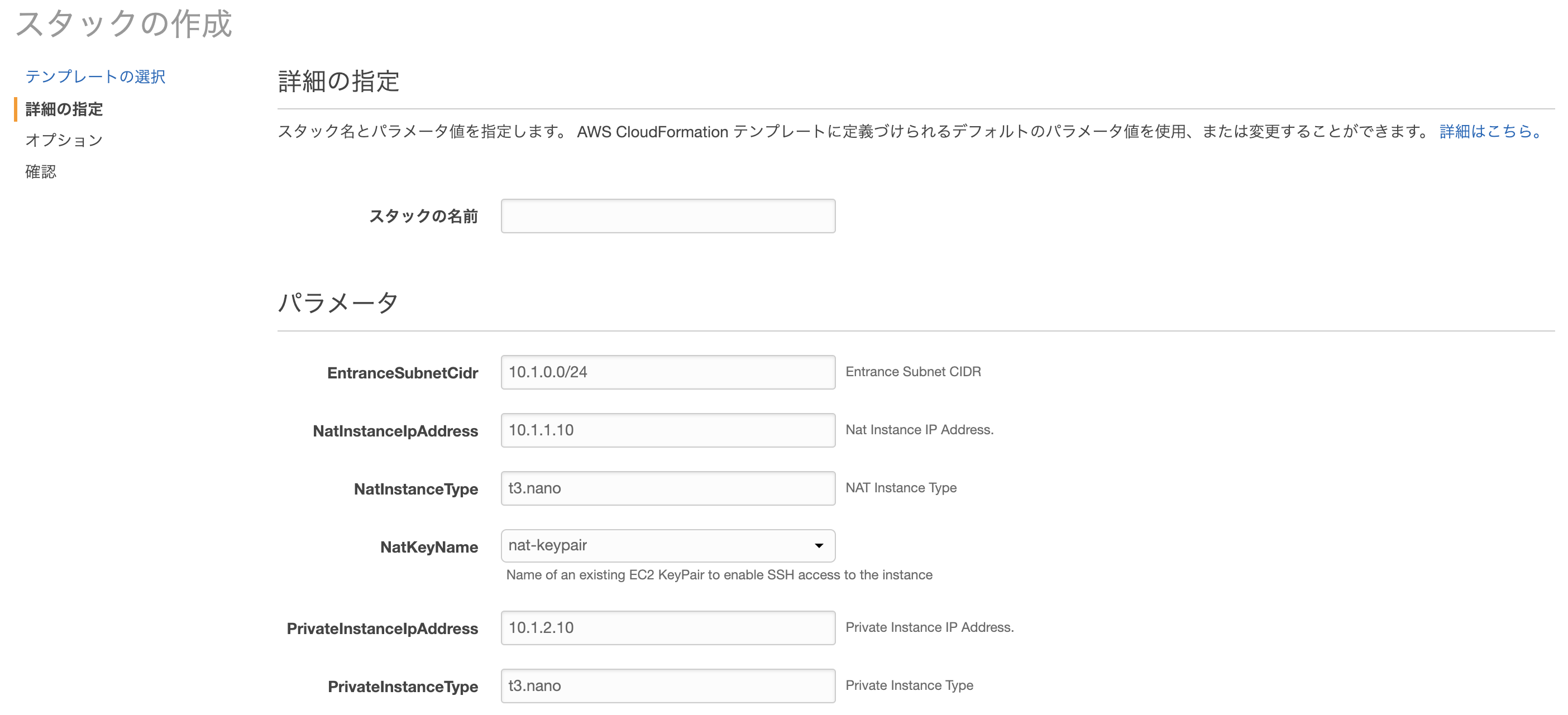

2とは異なり、5で追加したパラメータが設定できるようになっています。

[6-2]スタックの削除

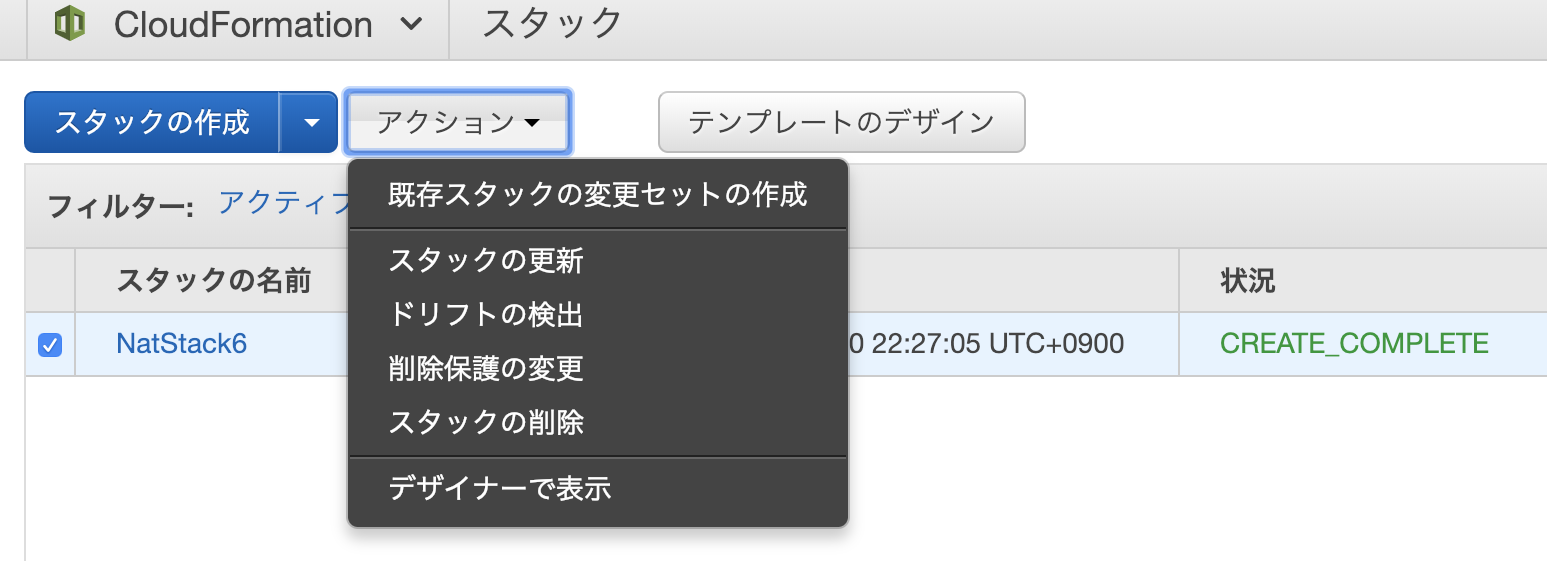

マネージメントコンソールより削除します。
削除すると、スタック内の全てのリソースが削除されます。

終わりに

これでNAT構成の構築・破棄がいつでも簡単に行えるようになりました。
これだけでも十分に便利ですが、まだまだ使っていない機能が沢山あるので、どんどん使っていこうと思います。
以下、今回やらなかったこと。

  • Availability Zoneの設定
  • IAMの設定
  • テンプレートファイルの分割
  • 組み込み関数の使用
  • ChangeSetの使用
  • CLIから操作する

参考資料

AWS CloudFormation (設定管理とオーケストレーション) | AWS
AWS Black Belt Online Seminar 2016 AWS CloudFormation
【CloudFormation入門1】5分と6行で始めるAWS CloudFormationテンプレートによるインフラ構築
How to create a functional VPC using CloudFormation
