mermaidを使ってMarkdownでシーケンス図を作成

サーバやらDBのやり取りで、処理の流れを整理したい事があった。
そのため、シーケンス図の作成手段を探していたところにmermaidを発見。
軽く試してみた結果を残しておきます。

参考記事

mermaid.jsが素晴らしいけどなかなか使ってる人見かけないので実例晒す

mermaidとは

mermaid(Github)
シーケンス図やらガントチャートやらフローチャートを、Markdown形式のテキストで書くことができる。
書式については、公式ドキュメントが分かりやすいので、そちらを参照。
Javascriptでweb上に描画する事もできるし、VSCodeのプラグインを使ってエディタ上でプレビューする方法もある。

使ってみた感じ

メリット

  • テキストで作成することで差分管理ができる。
    • 脱Excel!
  • テキストエディタの機能が使えるため、一括の修正も用意である。
  • javascriptにてweb上で動作するため、比較的環境を選ばずできる。

デメリット

  • 普段コードを書かない人は取っ付きづらいかもしれない。
  • 細部の見た目まで調整するのは難しい。
    • 一応スタイルシートが使えるけど、一部だけ調整とかやるとメリットが失われる。

まずは実行してみる

sequence_test01.html
<!DOCTYPE html>
<html lang="ja">
<head>
  <meta charset="utf-8">
</head>
<body>
  <div class="mermaid">
    sequenceDiagram
      A ->> B  : 要求
      B -->> A : 返答
  </div>
  <script src="https://unpkg.com/mermaid/dist/mermaid.min.js"></script>
  <script>mermaid.initialize({startOnLoad:true});</script>
</body>
</html>

結果

かなり短いコードで書ける。素晴らしい。
最新バージョンだと、cssをリンクしなくても見た目が整えられているようです。

もう少し実用的な物にしてみる

sequence_test02.html
<!DOCTYPE html>
<html lang="ja">
<head>
  <meta charset="utf-8">
</head>
<body>
  <div class="mermaid">
    sequenceDiagram
      # エイリアス
      participant cl as クライアント
      participant sv as サーバー
      participant db as データベース

      # データ取得コード
      cl ->>+ sv : データ取得要求
      sv ->>+ db : select発行
      db -->>- sv : select結果
      sv -->>- cl : データ取得要求結果

      alt 正常終了
        Note over cl : 取得データ表示
      else エラー
        Note over cl : エラー表示
      end
  </div>
  <script src="https://unpkg.com/mermaid/dist/mermaid.min.js"></script>
  <script>mermaid.initialize({startOnLoad:true});</script>
</body>
</html>


あまり複雑になるなら表を分けた方がいいですね。

シーケンス図以外

フローチャート

flowchart_test01.html
<!DOCTYPE html>
<html lang="ja">
<head>
  <meta charset="utf-8">
</head>
<body>
  <div class="mermaid">
    graph TD
      ST[Start] --> IF1{通信できる?}
      IF1 -->|できる| PC1[処理]
      IF1 -->|できない| ED[End]
      PC1 --> ED
  </div>
  <script src="https://unpkg.com/mermaid/dist/mermaid.min.js"></script>
  <script>mermaid.initialize({startOnLoad:true});</script>
</body>
</html>

分岐の見た目はちょっと違和感ありか。流れは上から下・左から右で指定できます。

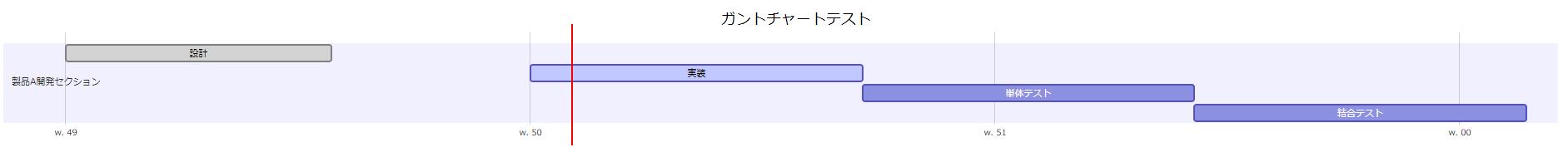

ガントチャート

gantchart_test01.html
<!DOCTYPE html>
<html lang="ja">
<head>
  <meta charset="utf-8">
</head>
<body>
  <div class="mermaid">
    gantt
      title ガントチャートテスト
      dateFormat YYYY-MM-DD
      section 製品A開発セクション
      設計        : done,   task1, 2017-12-11,  2017-12-15
      実装        : active, task2, 2017-12-18,  5d
      単体テスト  :         task3, after task2, 5d
      結合テスト  :         task4, after task3, 5d
  </div>
  <script src="https://unpkg.com/mermaid/dist/mermaid.min.js"></script>
  <script>mermaid.initialize({startOnLoad:true});</script>
</body>
</html>

他のよりマニュアルが少なめ。しかしながらクリティカルセクション等、最低限の機能は揃っている。

編集環境

公式ライブエディタ

mermaidLiveEditor
編集結果がリアルタイムプレビューで見れる他、SVG形式での保存にも対応。
生成結果はURLとして持っているようで、複雑にするとURLがかなりの長さになっていく。

VisualStudioCode

プラグインが色々出ていますが、Preview Sequence Diagramsを使っています。
機能的には大差ないので、日本人作者でサンプルの分かりやすい物を使いました。
<div class="mermaid"></div>の中のコードをテキストに書くとプレビュー可能になります。

プレビュー方法

Ctrl+Shift+Pでコマンドパレットを開き、「Preview Sequence Diagrams:Preview」 を選択。
コードにエラーが無ければプレビューウィンドウに図が表示される。
※言語モードをmermaid(.mmd)に切り替えておくと、エディタ右上の「Preview」からも実行できます。

まとめ

あまり細かい事をやろうとすると大変だけど、サッと作って整理するには大変便利です。
導入も簡単なので、気になったらとりあえず使ってみましょう!
