JAWSUG HPC: AWS Batch x OpenFoam HandsOn

Last updated at Posted at 2017-07-26
1 / 2

JAWSUG HPC支部 第10回勉強会 AWS Batch x OpenFoam Hands-On
https://jawsug-hpc.connpass.com/event/61919/

元ネタ:http://qiita.com/porcaro33/items/0b6cf3e2c2a0f88fc305

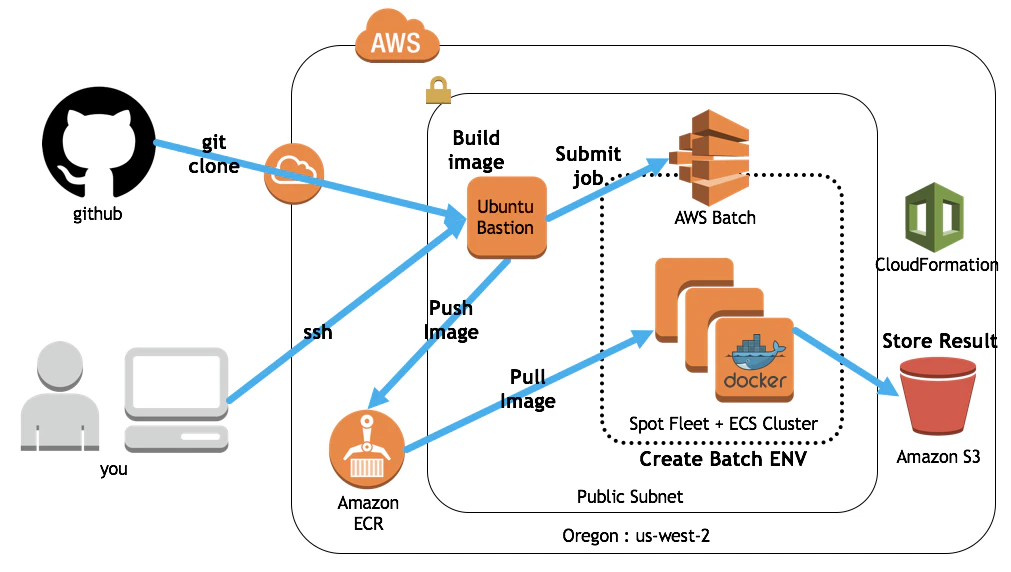

OpenFoam x AWS Batch ハンズオン環境

1. Build Infrastructure

Prerequisites

  • まずはAWSにログイン https://console.aws.amazon.com/
  • Oregonリージョンに移動、ログインしたユーザがEC2, S3, Batch, ECR, Cloudformation, IAM等を操作できる権限であることを確認してください。

Create KeyPair

  • Bastion Serverにアクセスするのに使用するKeyPairを作成します。
  • 後ほどCloudFormationを実行するときにKeyNameを入力するのでメモしといてください。
    AWS Console -> EC2 -> Key Pairs -> Create Key Pair -> Enter key name -> Create

Run CloudFormation

  • Docker Imageのビルド環境としてUbuntuサーバをAWS上にたてます。このハンズオンではCloudFormationで必要な環境を構築してしまいます。

  • VPC

  • Subnet

  • SecurityGroup

  • Bastion EC2 (Ubuntu16.06)

  • SpotFleet Role

  • AWS Batch Role

  • Batch Job Role

  • S3 Bucket

  • Container Repo

  • CloudFormationテンプレートをGithubからダウンロード
    https://raw.githubusercontent.com/porcaro33/openfoam-docker/master/aws_batch_base.yml

  • CloudFormation -> Create New Stack -> Choose File -> Next

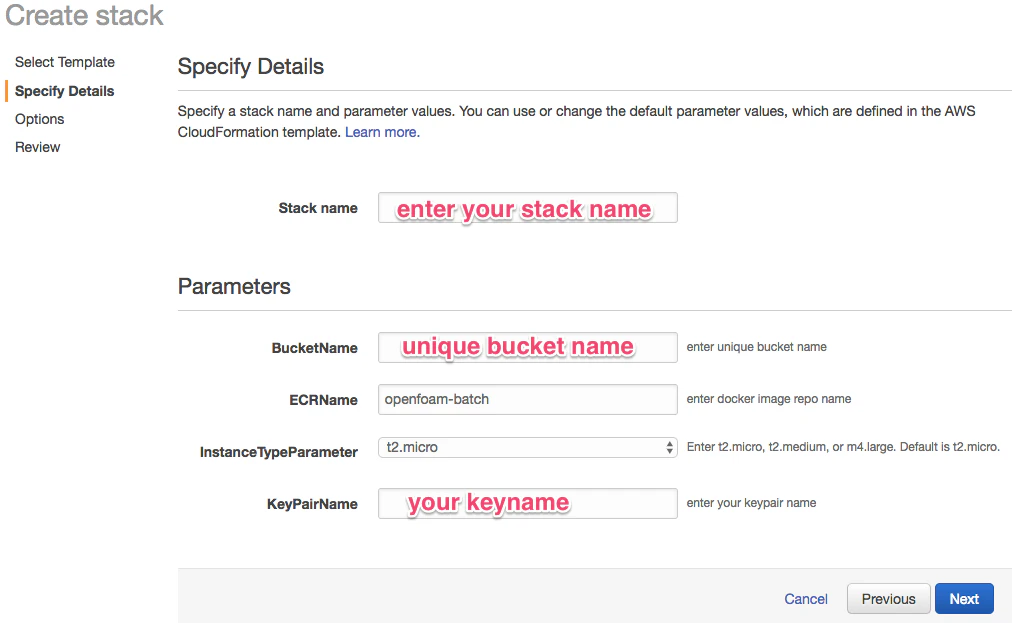

  • Enter Stack Name, Bucket Name, KeyPair Name -> Next

  • Next -> checkin at "I acknowledge that AWS CloudFormation..." -> Create

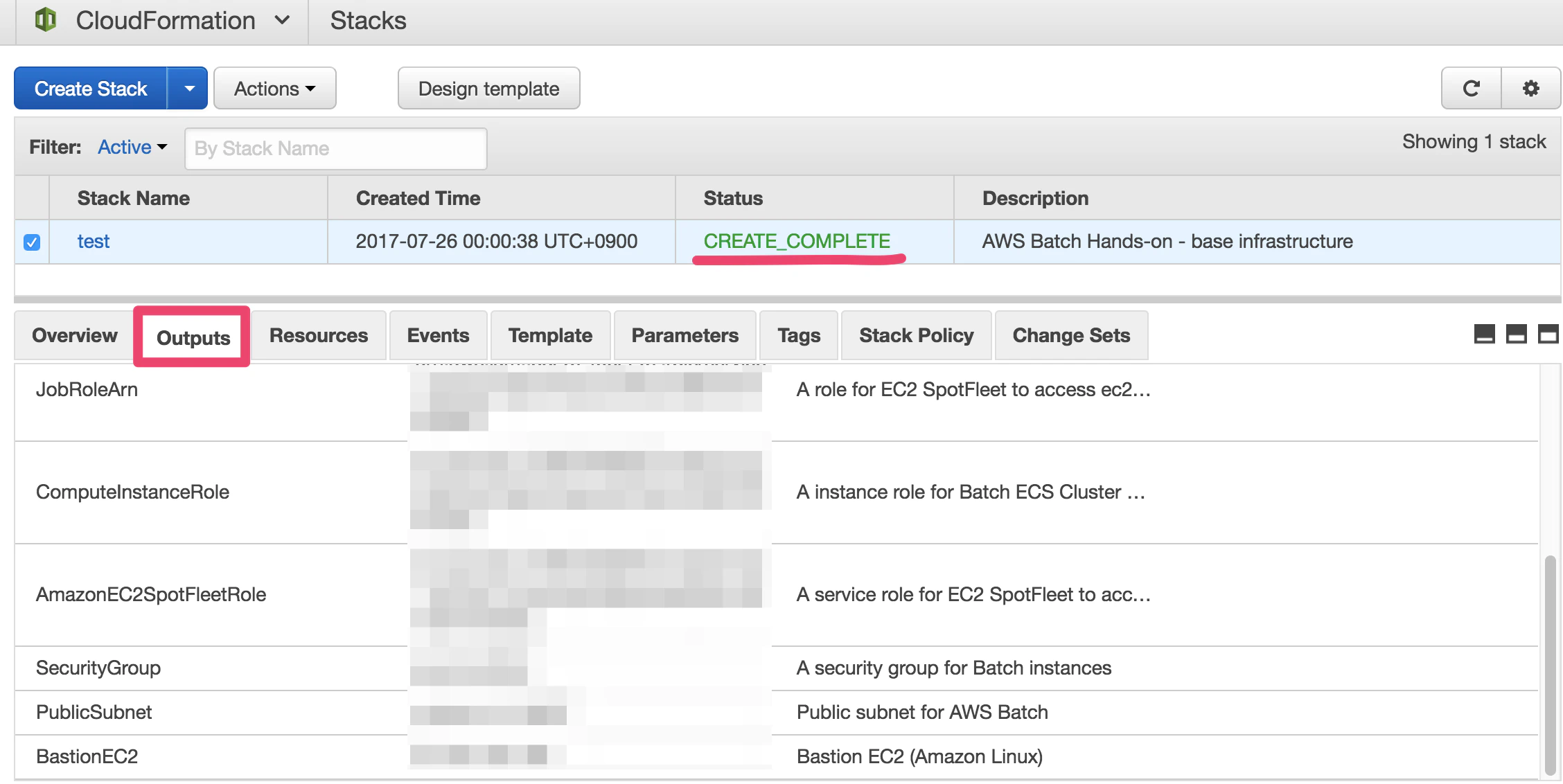

  • CloudFormaitonが収束したら、Outputsを見てください。ここの情報をBatch Jobを設定するスクリプト編集するときに使います。このBrowser Tabは残しておいてください。

2. Docker Build and Push

Bastion Server

  • CloudFormationで作成したUbuntuサーバにログインします。お好きなssh clientでログインしてください。ユーザ名は"ubuntu"です。
ssh -i <path_to_keypair> ubuntu@<IP_from_CF_OUTPUT>

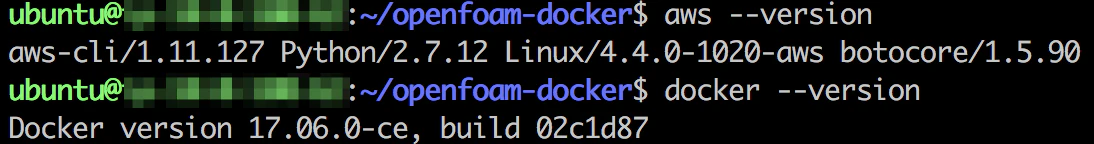

  • docker-ceとawscliはインストール済みです。確認してみましょう。
aws --version
docker --version


  • 必要なスクリプト類はgithubからダウンロード済みです。これも確認しておきましょう。
cd /home/ubuntu/openfoam-docker
ll


docker build/push

  • Docker内でOpenFoamを実行するスクリプトに作成したBucketNameを入力します。
sudo vi openfoam_run.sh


  • BucketNameの編集がおわったらビルドします。
sudo docker build -t openfoam-batch:latest .
  • ビルドが終わったらECRにdocker imageをpushします。
  • Go to ECR
aws --region us-west-2 ecr get-login --no-include-email
  • 返り値の"docker login -u AWS -p ...."をコピー、sudoを前につけて、ペーストして実行。
    "Login Succeeded"と表示されたらOK。

*次はtagをつけて、pushします。

sudo docker tag openfoam-batch:latest <account-id>.dkr.ecr.us-west-2.amazonaws.com/openfoam-batch:latest
sudo docker push <account-id>.dkr.ecr.us-west-2.amazonaws.com/openfoam-batch:latest

3. Create Batch Environment

  • Batchを実行する上で必要な、Job Definition, Compute Environment, Job Queueを作成していきます。CloudFormationのOutputsをもとに3つのjsonファイル編集して、AWSCLIを実行していきます。

job_definition.json

sudo vi job_definition.json
  • imageにはarnではなくURIを入力する必要があるので、一度ECSの画面にいってURIをコピーしてjsonに貼り付ける。

compute_environment.json

sudo vi computing_env.json


job_queue.json

sudo vi job_queue.json
  • 特に変更点なし、内容だけ確認してください。

  • create job definition, compute enmvironment, job queueのCLI実行。それぞれ返り値を確認しながら実行してください。

aws --region us-west-2 batch register-job-definition --cli-input-json file://job_definition.json
aws --region us-west-2 batch create-compute-environment --cli-input-json file://computing_env.json
aws --region us-west-2 batch create-job-queue --cli-input-json file://job_queue.json

5.Submit Jobs

  • これでOpenFoamを実行する環境は準備できました。最後にジョブを実行します。AWSCLIをつかって10回ジョブを実行して、その結果をS3に保存していきます。
./submit_batch.sh
  • ジョブが実行されると、BatchのDashboardで各ジョブのstatusが次々を変わっていくのが見えます。ジョブがない場合はECS Clusterのコア数を0に設定しているので、ジョブに合わせてEC2 Instanceを起動していくのも見えます。

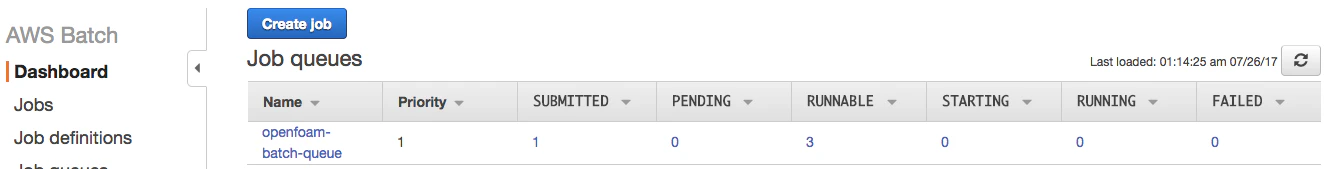

Batch Dashboard

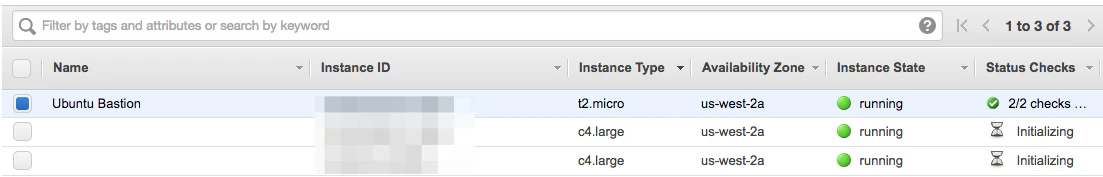

EC2

  • 最後にS3にファイルが保存されているのを確認しください。

6.Close this environment

  • Batch環境を消すには、作成とは逆の順番で消していく必要があります。
  • disable/delete job queue
  • disable/delete compute environment

  • deregister job definition

Batchを消したら、S3内の結果ファイルも消してください。バケットを空にしないとCloudFormationの削除でfailします。

  • delete s3 objects

  • delete container repo

  • delete cloudformation stack

fin!
