excelでトランジスタの静特性のグラフを描き上げるときに使ったテク

Last updated at Posted at 2021-07-11

excelでグラフを描くときに使えるテク

やりたかったこと

  • 値をいじらずにグラフの反転を行いたい
  • 反転したグラフを目盛りの値を変えずに複合したい
  • 目盛りラベルの０だけ消したい

値をいじらずにグラフの反転

before after
image-20210711160837642.png image-20210711161646667.png

  1. 反転させたいグラフの書式設定を開く

  2. グラフのオプションの右の▽をクリックし、反転させたい軸の書式設定を開く

    今回はY軸反転させたいので横軸を選択

  3. 一番右の軸のオプション→軸のオプション→軸を反転させるに☑

  4. もし、原点対象にしたい場合は同様に縦軸も反転させればOK

  5. おわり

反転したグラフを目盛りの値を変えずに複合

反転したグラフをコピペで合体すると、せっかく反転させたグラフが同じ象限になってしまうので、透明化させてから自力で合体するようにした。

before after

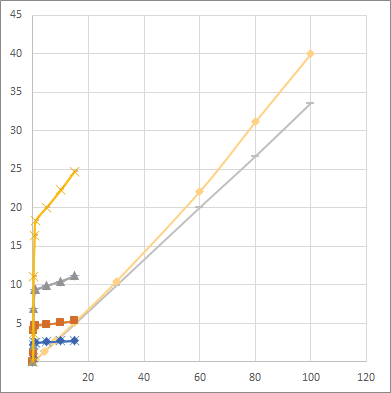

コピペのやつ image-20210711162845661.png image-20210711163059700.png
今回やりたいやつ image-20210711162904665.png image-20210711164743523.png

  1. グラフエリアの書式設定を開く

  2. 塗りつぶしと線から塗りつぶしなしと線なしを選択する


  3. プロットエリアの書式設定を開く

  4. 塗りつぶし→単色→色を白にする


  5. もう一方のグラフも同じ手順を繰り返す

  6. グラフエリアの書式設定で二つのグラフの高さと幅を合わせる


  7. 軸が重なるように調整を行う

  8. おわり

目盛りラベルの０だけ消したい

グラフを重ねたら目盛りの０だけ重複するので消したい

before after
image-20210711170320063.png image-20210711170416968.png

  1. 軸の書式設定

  2. 軸のオプションの表示形式を開く

  3. カテゴリからユーザー設定を選択

  4. 表示形式コードに#,##0;-#;と入力して追加を押す

  5. 目盛りの０だけ消える

    ※例）目盛りが小数点一桁の場合は#,##0.0;-#;と入力しよう

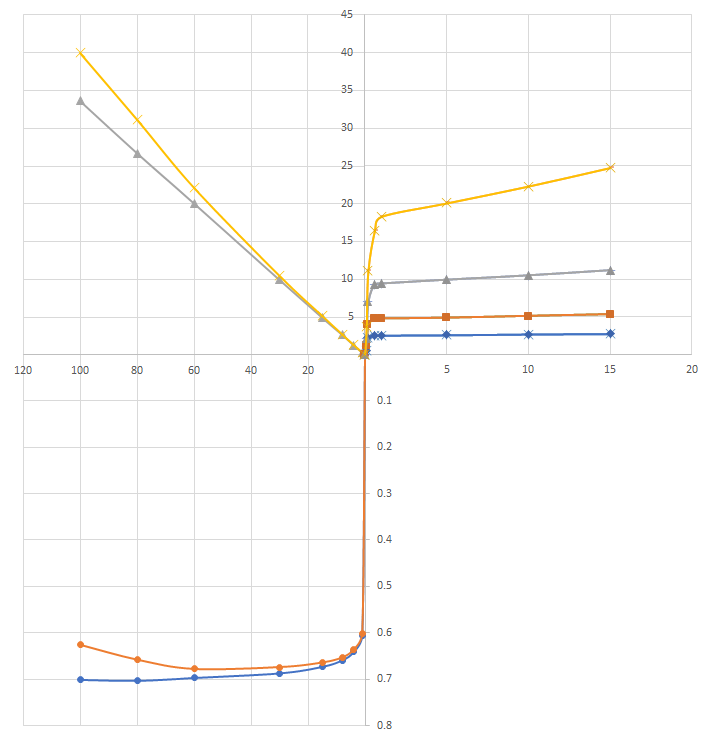

    ##完成！！
