はじめに
院試があってここ最近開発ができていなかったので、久しぶりの記事投稿になります。
今回は Kubernetes でいい感じにログを収集・可視化する仕組みを整えたので紹介していこうと思います。
やりたいこと
現状はログを確認するために毎回サーバーに SSH でログインして kubectl logs でログを確認しています。
しかしこの方法だと、
- Pod が削除されるとログを確認できなくなる
- 細かいログ検索ができない
という問題があります。
そこで、
- kubernetes の各 Pod の標準出力を収集し、Pod や Node が削除されてもログが保持され続けるようにする
- サーバーに SSH で入らなくてもログを UI 上で確認できるようにする
- 無料のログ集積サービス・ログ解析ツールと連携する
ということをやっていきます。
技術選定
ログ周りで使う技術は大きく分けて以下の 3 つがあります。
- ログ収集
- ログ集積
- ログ解析
ここではそれぞれで使うツールを選定していきます。
ログ収集
ログ収集のツールとして以下の 3 つを比較してみました。
- Fluentd
- Logstash
- Apache Flume
| Fluentd | Logstash | Apache Flume | |
|---|---|---|---|
| メリット | 日本語の参考記事が多い・採用企業が多い | Fluentd よりシンプル | |
| デメリット | メンテ頻度が微妙・設定が複雑 |
日本語記事の多さ・採用企業の多さから Fluentd を使うことにしました。
ログ解析
ログ解析のツールとして以下の 2 つを比較しました。
- Loki
- Kibana
| Loki | Kibana | |
|---|---|---|
| メリット | メトリクス監視に使ってる Grafana にそのまま埋め込める | UI が使いやすい |
| デメリット |
これに関しては、はじめは Kibana だけを使おうと思っていましたが、Grafana に埋め込めるという点が魅力的だったので、両方を使えるようにして、用途に応じて使い分けることにしました。
この記事では Kibana でログを確認する方法を紹介していこうと思います。
ログ集積
調べたところ、Elasticsearch や InfluxDB、Datadog などがよく使われるようでした。
今回はログ解析に Kibana を使うことを決めていたので、連携がしやすい Elasticsearch を使うことにしました。
(EFK スタックという言葉があるらしく、参考資料が豊富で良さそう)
実装
ES・Kibana
まずは ElasticSearch と Kibana を設定していきます。
Elastic Cloud on Kubernetes(ECK)というものがあるので、これを使います。
ECK を使うと、Kibana から Elastic Search へ接続するのに使う Secret が自動で作成されるので、便利です。
完成したコードはこちらから確認できます。
ポイントは以下の 2 つです。
Elastic Search で Volume サイズを明記
ES はデフォルトで 1GB のボリュームを確保しますが、1GB だとすぐに足りなくなってしまうため、あらかじめサイズを明記しておきます。
参考：https://www.elastic.co/guide/en/cloud-on-k8s/current/k8s-volume-claim-templates.html
volumeClaimTemplates:
- metadata:
name: elasticsearch-data # Do not change this name unless you set up a volume mount for the data path.
spec:
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 5Gi
storageClassName: # Your storage class
Kibana で publicBaseUrl を設定
Kibana では、publicBaseUrl を指定しておかないと警告が出るので、設定しておきます。
config:
server.publicBaseUrl: # Your Kibana Url
参考：
Fluentd
次に Fluentd を設定していきます。
Fluentd は Kubernetes 上で動かせる Daemonset が提供されているので、それを使います。
この中に、fluentd と Elastic Search を連携する例があるので、それを参考に設定していきます。
完成したコードはこちらから確認できます。
私は containerd を使っているため、fluentd の設定として以下の 2 つを追加しました。
dedot_filter.conf
label でkubernetes.labels.appのようなラベルが付与されるのですが、ES ではこのようなラベルだとエラーが生じていたため、de_dot の設定を追加しました。(参考：https://github.com/fluent/fluent-bit/issues/4386)
<filter kubernetes.**>
@type dedot
de_dot true
de_dot_separator _
de_dot_nested true
</filter>
tail_container_parse.conf
fluentd-kubernetes-daemonset ではデフォルトでログを JSON として処理するのですが、containerd では YYYY-MM-DD hh:mm:ss stdout F xxxxxの形式のログを出力するため、この形式のログを parse できるように設定します。(参考：https://github.com/fluent/fluentd-kubernetes-daemonset?tab=readme-ov-file#use-cri-parser-for-containerdcri-o-logs)
<parse>
@type "regexp"
expression /^(?<time>[^ ]+) (?<stream>stdout|stderr) (F|P) (?<log>.*)$/
</parse>
設定ファイルの追加方法はこちらから確認できます。
設定ファイルから ConfigMap を作成し、それを Volume として Pod にマウントします。
# kustomization.yaml
apiVersion: kustomize.config.k8s.io/v1beta1
kind: Kustomization
(略)
configMapGenerator:
- name: config-volume
files:
- conf/tail_container_parse.conf
- conf/dedot_filter.conf
# daemonset.yaml
apiVersion: apps/v1
kind: DaemonSet
(略)
spec:
template:
spec:
containers:
- name: fluentd
(略)
volumeMounts:
- name: config-volume
mountPath: /fluentd/etc/tail_container_parse.conf
readOnly: true
subPath: tail_container_parse.conf
- name: config-volume
mountPath: /fluentd/etc/conf.d/dedot_filter.conf
readOnly: true
subPath: dedot_filter.conf
(略)
volumes:
- name: config-volume
configMap:
name: config-volume
(略)
これで無事ログを Elastic Search に流すことができるようになります。
動作確認
Kibana に接続するための Ingress を作成し、URL にアクセスします。
ユーザー名は elastic、
パスワードは以下のコマンドで確認できます。(参考：https://www.elastic.co/guide/en/cloud-on-k8s/current/k8s-deploy-elasticsearch.html)
PASSWORD=$(kubectl get secret quickstart-es-elastic-user -o go-template='{{.data.elastic | base64decode}}')

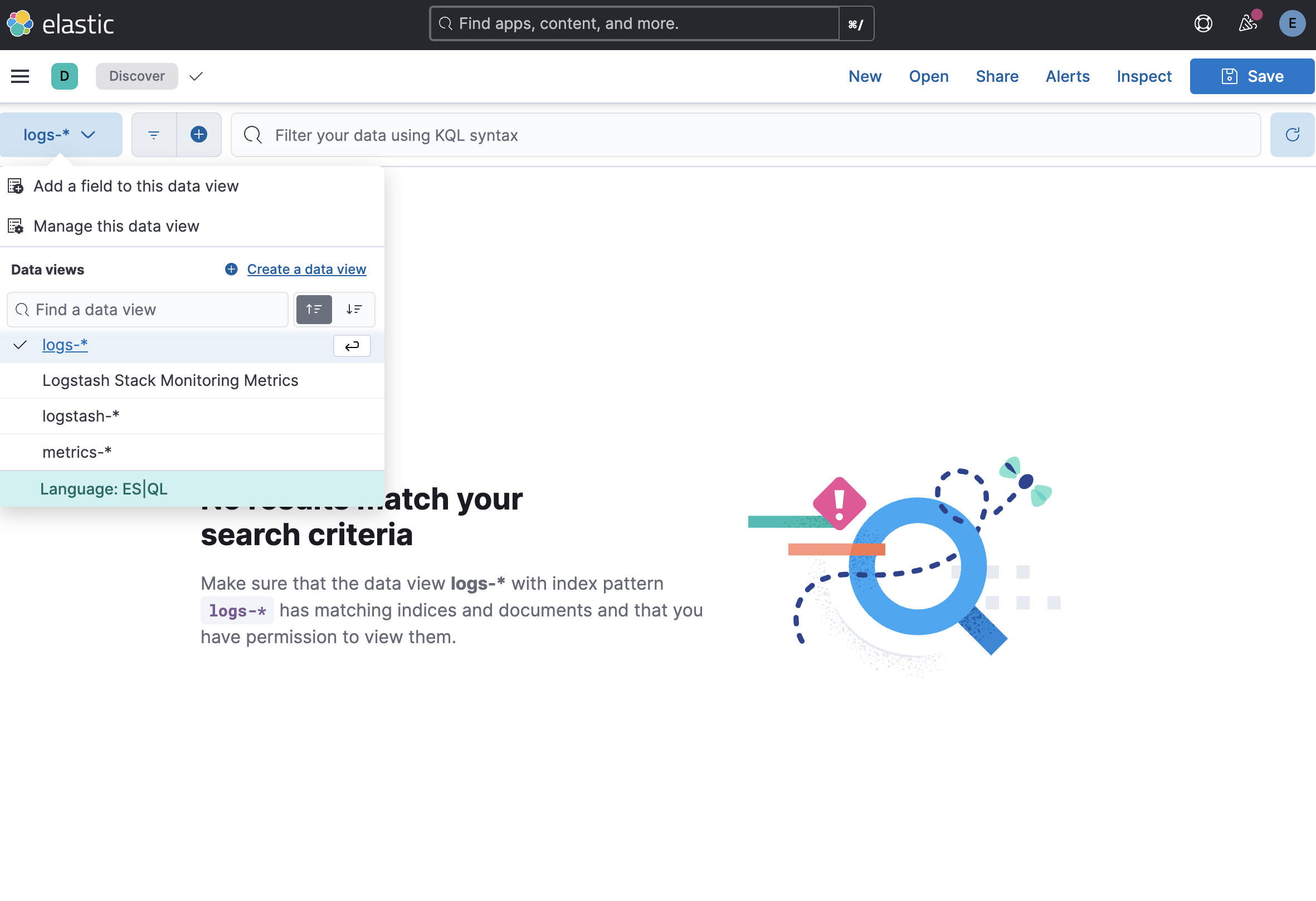

Analytics > Discover の Date View から Create new view を選び、 index にlogstash-* を指定します。
これで fluentd から送られてくるログを閲覧できます。
まとめ
今回は Kubernetes の Pod で生じたログを収集・解析する方法を紹介しました。
fluentd の設定方法について学べて、いい勉強になりました。
次回は Alertmanager を使って、サービスに異常が生じた際 Slack に alert が流れる仕組みを作っていこうと思います。
